2020 YAMAHA MT-125 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-5
6
13 Antriebskette• Den Durchhang, die Ausrichtung
und den Zustand der An-
triebskette kontrollieren.
• Den Kettendurchhang einstellen
und die Kette gründlich mit ei-
nem O-Ring-Kettenspray
schmieren.Alle 1000 km (600 mi) und nach
dem Waschen des Motorrads,
einer Fahrt im Regen oder in
feuchter Umgebung
14*Lenkkopflager• Lagerbaugruppen auf festen
Sitz kontrollieren.√√√√
• Mäßig mit Lithiumseifenfett
schmieren.√
15*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
16Handbremshebe-
lumlenkwelle• Mit Silikonfett schmieren.√√√√√
17Fußbremshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
18Kupplungshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
19Fußschalthebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
20Seitenständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
21*Seitenständer-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
22*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
23*Feder
bein• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
24*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels• Funktion prüfen.√√√√
• Mit Lithiumseifenfett schmieren.√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UB6GG0G0.book Page 5 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-6
6
GAU72750
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger
gereinigt bzw. erneuert werden.
Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er-
neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
25 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.Nach dem ersten Intervall
und danach alle 3000 km
(1800 mi).√
26 Ölfiltereinsatz•Ersetzen.√√√√√
27*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
28*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
29*Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
30*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
31*Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
16121824
0.6 3.5 7 10.5 14
UB6GG0G0.book Page 6 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-7
6
GAU18782
Verkleidungsteile abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU46742Verkleidungsteil A
Verkleidungsteil abnehmen
Die Schrauben entfernen und das Verklei-
dungsteil abnehmen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAU19623
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
ze erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Mo-
tor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
1. Verkleidungsteil A
1. Schraube
ZAUM17381
1
Empfohlene Zündkerze:
NGK/MR8E9
UB6GG0G0.book Page 7 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-8
6
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAUM2584
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen. ACHTUNG: Das Fahr-
zeug nicht benutzen, bis Sie sicher-
gestellt haben, dass der Ölstand
ausreichend ist.
[GCA10012]
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
1. Motoröl-Einfüllschraubverschluss
UB6GG0G0.book Page 8 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-9
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Einfüllschraubverschluss anbrin-
gen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Deckel der Motoröl-Einfüllöff-
nung und die Motoröl-Ablassschrau-
be, zusammen mit dem O-Ring, der
Druckfeder und dem Ölsieb entfernen,
um das Motoröl aus dem Kurbelge-
häuses abzulassen. ACHTUNG:
Beim Herausschrauben der Motor-
öl-Ablassschraube fallen der O-
Ring, die Druckfeder und das Ölsieb
heraus. Darauf achten, dass diese
Teile nicht verloren gehen.
[GCA11002]
4. Das Ölsieb mit einem Lösungsmittel
reinigen.
HINWEIS
Die Schritte 5…7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
6. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.
1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
ZAUE1300
1. Motoröl-Ablassschraube
2. O-Ring
3. Druckfeder
4. Spanner
5. Ölwanne
1. Schraube
2. Ölfiltereinsatzabdeckung
UB6GG0G0.book Page 9 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-10
6
7. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
8. Das Ölsieb, die Druckfeder, den O-
Ring, sowie die Motoröl-Ablass-
schraube montieren und sie anschlie-
ßend vorschriftsmäßig festziehen.
ACHTUNG: Vor dem Einsetzen der
Motoröl-Ablassschraube nicht ver-
gessen, den O-Ring, die Druckfeder
und das Ölsieb in Position zu brin-
gen.
[GCA10422]
9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
11. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.

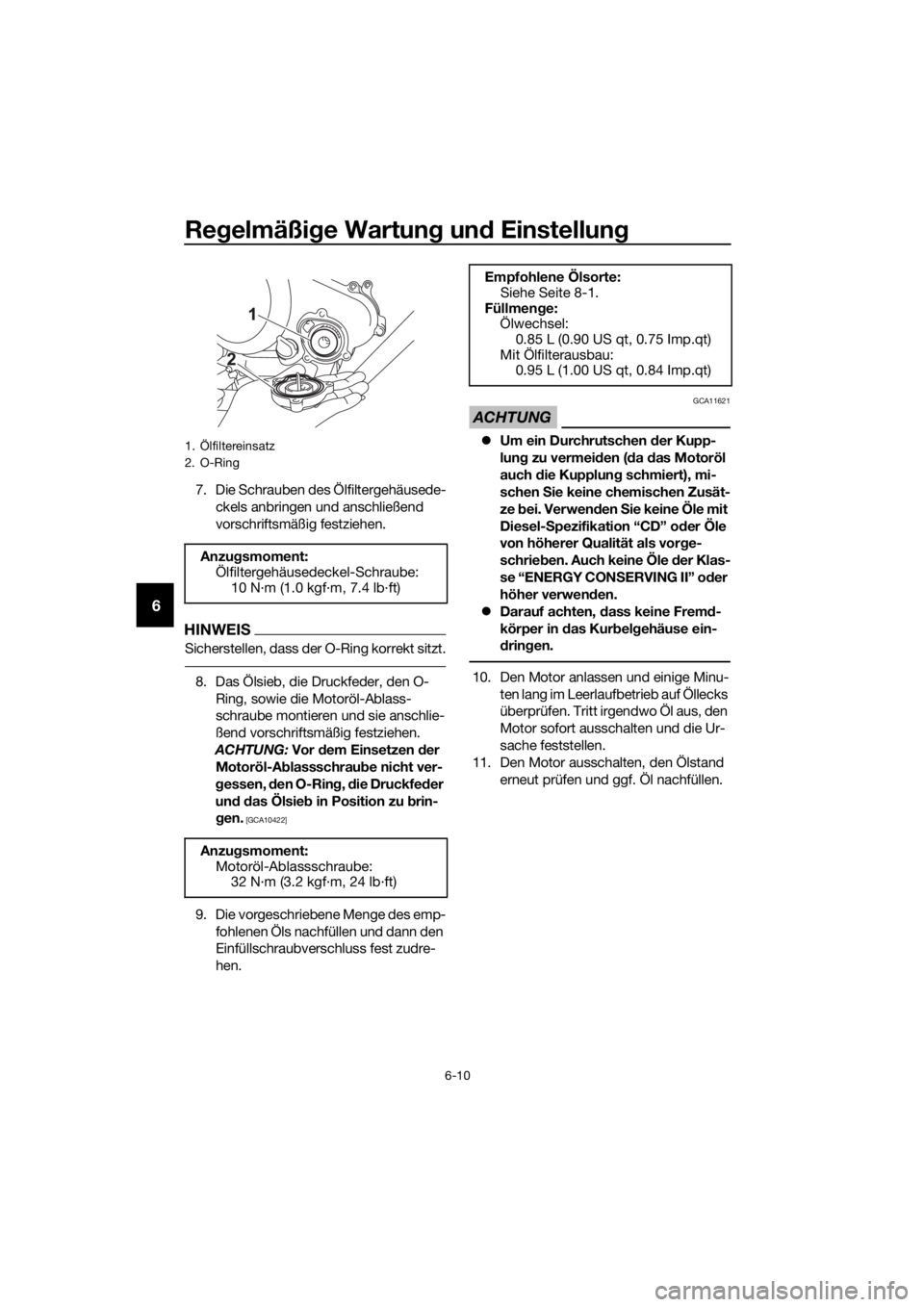

1. Ölfiltereinsatz
2. O-Ring
Anzugsmoment:
Ölfiltergehäusedeckel-Schraube:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Anzugsmoment:
Motoröl-Ablassschraube:
32 N·m (3.2 kgf·m, 24 lb·ft)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ölwechsel:
0.85 L (0.90 US qt, 0.75 Imp.qt)
Mit Ölfilterausbau:
0.95 L (1.00 US qt, 0.84 Imp.qt)
UB6GG0G0.book Page 10 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-11
6
GAU85450
Warum Yamalube
YAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des
Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAU20071
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUE4091Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
3. Das Fahrzeug in gerader Stellung hal-
ten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
4. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
UB6GG0G0.book Page 11 Monday, August 26, 2019 1:51 PM

Regelmäßige Wartung und Einstellung
6-12
6
5. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, den Schutz des
Kühlflüssigkeits-Ausgleichsbehälter-
deckels abschrauben und den Kühl-
flüssigkeits-Ausgleichsbehälterde-
ckel abnehmen.6. Kühlflüssigkeit bis zur Maximalstand-
Markierung hinzufügen und dann den
Kühlflüssigkeits-Ausgleichsbehälter-
deckel anbringen. WARNUNG! Nur
den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.

[GWA15162]
ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung steht,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und Kor-
rosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen,
da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
7. Den Schutz des Kühlflüssigkeits-Aus-
gleichsbehälterdeckels montieren.
8. Das Verkleidungsteil montieren.
GAU33032Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Schutz des Kühlflüssigkeits-Ausgleichsbe-
hälterdeckels
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.15 L (0.16 US qt, 0.13 Imp.qt)
UB6GG0G0.book Page 12 Monday, August 26, 2019 1:51 PM
