2020 YAMAHA MT-09 Instructieboekje (in Dutch)

Speciale kenmerken
3-2
1
234
5
6
7
8
9
10
11
12

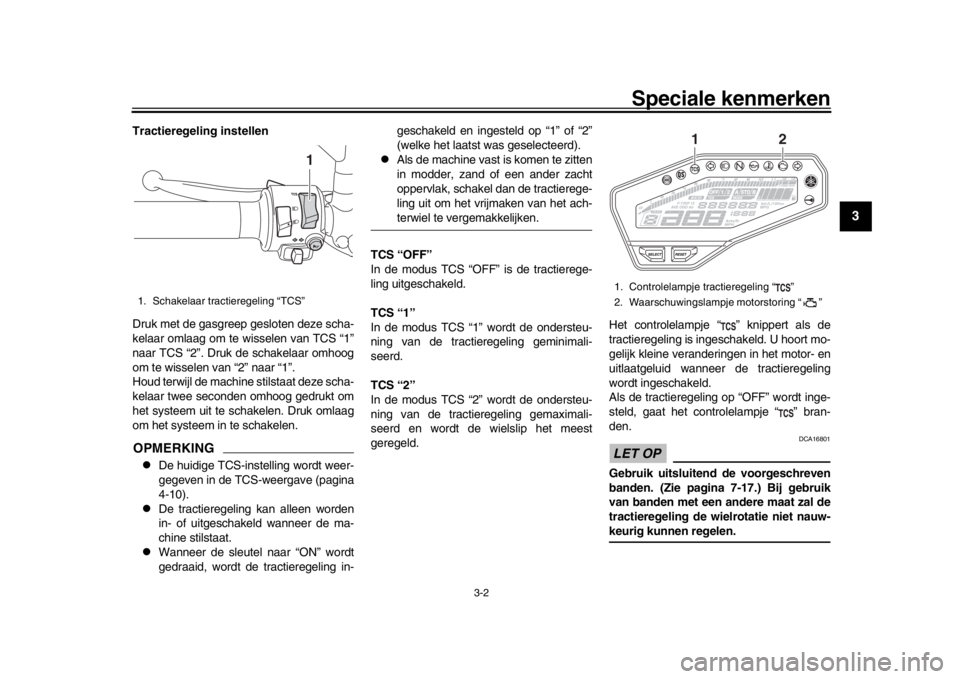

Tractieregeling instellen
Druk met de gasgreep gesloten deze scha-
kelaar omlaag om te wisselen van TCS “1”
naar TCS “2”. Druk de schakelaar omhoog
om te wisselen van “2” naar “1”.
Houd terwijl de machine stilstaat deze scha-
kelaar twee seconden omhoog gedrukt om
het systeem uit te schakelen. Druk omlaag
om het systeem in te schakelen.OPMERKING
De huidige TCS-instelling wordt weer-
gegeven in de TCS-weergave (pagina
4-10).

De tractieregeling kan alleen worden
in- of uitgeschakeld wanneer de ma-
chine stilstaat.

Wanneer de sleutel naar “ON” wordt
gedraaid, wordt de tractieregeling in- geschakeld en ingesteld op “1” of “2”
(welke het laatst was geselecteerd).

Als de machine vast is komen te zitten
in modder, zand of een ander zacht
oppervlak, schakel dan de tractierege-
ling uit om het vrijmaken van het ach-terwiel te vergemakkelijken.
TCS “OFF”
In de modus TCS “OFF” is de tractierege-
ling uitgeschakeld.
TCS “1”
In de modus TCS “1” wordt de ondersteu-
ning van de tractieregeling geminimali-
seerd.
TCS “2”
In de modus TCS “2” wordt de ondersteu-
ning van de tractier egeling gemaximali-
seerd en wordt de wielslip het meest
geregeld. Het controlelampje “ ” knippert als de
tractieregeling is ingeschakeld. U hoort mo-
gelijk kleine veranderingen in het motor- en
uitlaatgeluid wanneer de tractieregeling
wordt ingeschakeld.
Als de tractieregeling op “OFF” wordt inge-
steld, gaat het controlelampje “ ” bran-
den.
LET OP
DCA16801
Gebruik uitsluitend de voorgeschreven
banden. (Zie pagina 7-17.) Bij gebruik
van banden met een andere maat zal de
tractieregeling de wielrotatie niet nauw-keurig kunnen regelen.
1. Schakelaar tractieregeling “TCS”
1
1. Controlelampje tractieregeling “ ”
2. Waarschuwingslampje motorstoring “ ”
12
BS2-9-D3.book 2 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

Speciale kenmerken
3-3
1
23
4
5
6
7
8
9
10
11
12
De tractieregeling terugstellen
De tractieregeling word t automatisch uitge-
schakeld wanneer:
het voor- of achterwiel van de grond
komt tijdens het rijden.

tijdens het rijden overmatige wielslip
van het achterwiel wordt gedetec-
teerd.

een van de wielen wordt rondgedraaid
terwijl de sleutel op “ON” staat (zoals
bij het uitvoeren van onderhoud).
Als de tractieregeling wordt uitgeschakeld,
gaan zowel het controlelampje “ ” als het
waarschuwingslampje “ ” branden.
Probeer als dit gebeurt het systeem als
volgt terug te stellen. 1. Stop de machine en draai de sleutel
naar “OFF”.
2. Wacht enkele seconden en draai dan de sleutel terug naar “ON”.
3. Het controlelampje “ ” dient uit te gaan en het systeem dient te worden
ingeschakeld.
OPMERKINGAls het controlelampje “ ” na het terug-
stellen blijft branden, kan nog steeds met de
machine worden gereden; laat de machine
echter zo snel mogelijk nakijken door uwYamaha dealer.
4. Laat een Yamaha dealer het voertuig nakijken en het controlelampje “ ”
uitschakelen.
DAU76401
SnelschakelsysteemHet snelschakelsysteem (QS) maakt bij
volgas elektronisch
ondersteund opschake-
len zonder koppelingshendel mogelijk. Als
de schakelschakelaar beweging van het
schakelpedaal (pagi na 4-13) detecteert,
worden het motorvermogen en aandrijfkop-
pel tijdelijk aangepast om het opschakelen
mogelijk te maken.OPMERKING
Het snelschakelsysteem werkt bij
snelheden van minimaal 20 km/h (12
mi/h) met een motortoerental van
2300 tpm of hoger en alleen bij optrek-
ken.

Het werkt niet als de koppelingshendelwordt ingetrokken.
BS2-9-D3.book 3 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

4-1
1
2
345
6
7
8
9
10
11
12
Functies van instrumenten en bedieningselementenDAU10979
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel

twee standaardsleutels

een transponder (in elke sleutel)

een startblokkeereenheid (op het
voertuig)

een ECU (op het voertuig)

een controlelampje voor het systeem
(pagina 4-6)
Over de sleutels
De sleutel met het rode bovendeel wordt gebruikt om de twee standaardsleutels te
coderen. Bewaar de codeersleutel op een
veilige plaats. Ga als dat nodig is met de
machine en alle drie sleutels naar een
Yamaha dealer om de sleutels opnieuw te
laten coderen.
Gebruik de sleutel met het rode bovendeel
niet om met het voertuig te rijden. Deze
sleutel dient uitsluitend te worden gebruikt
voor het opnieuw coderen van de stan-
daardsleutels. Gebruik altijd een standaard-
sleutel om met het voertuig te rijden.
OPMERKING
Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.

Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnenze signaalstoring veroorzaken.
LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de codeersleu-
tel bent verloren, kan de machine nog
worden gestart met de bestaande stan-
daardsleutels. Het is echter niet meermogelijk om een nieuwe standaardsleu-
tel te registreren. Als alle sleutels zijn
verloren of beschadigd, moet het volle-
dige startblokkeersysteem worden ver-
vangen. Ga daarom zorgvuldig met de
sleutels om.

Dompel ze niet onder in water.

Stel ze niet bloot aan hoge tempera-
turen.

Plaats ze niet in de buurt van mag-
neten.

Plaats ze niet in de buurt van appa-
raten die elektrische signalen uit-
zenden.

Ga er niet ruw mee om.

Probeer ze niet te slijpen of te wijzi-
gen.

Probeer ze niet uit elkaar te halen.

Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfdesleutelring.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
BS2-9-D3.book 1 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

Functies van instrumenten en bedieningselementen
4-2
1
2
34
5
6
7
8
9
10
11
12
DAU10474
Contactslot/stuurslotVia het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleut el (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-lies te minimaliseren.
DAU85040
ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge- start. De sleutel kan niet worden uitgeno-
men.
OPMERKING
Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.

De koplamp gaat automatisch bran-den als de motor wordt gestart.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-val.
DAU1068B
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-en.
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
BS2-9-D3.book 2 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

Functies van instrumenten en bedieningselementen
4-3
1
2
345
6
7
8
9
10
11
12
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU59680
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.LET OP
DCA20760
Als u de alarmverlichting of de richting-
aanwijzers langdurig gebruikt, kan dit deaccu ontladen.
DAU66055
StuurschakelaarsLinks Rechts
DAU76731
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om met de koplam-
pen een lichtsignaal te geven.OPMERKINGAls de dimlichtschakelaar is ingesteld op
“ ”, heeft de lichtsignaalschakelaar geeneffect.
DAU66021
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht. (Zie pagina 7-33.)
1. Drukken.
2. Draaien.12
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
5. Schakelaar tractieregeling “TCS”
2341
5
1. Stop/Run/Start-schakelaar “ / / ”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
123
BS2-9-D3.book 3 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

Functies van instrumenten en bedieningselementen
4-4
1
2
34
5
6
7
8
9
10
11
12
DAU66040
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te gev en. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU66030
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU73961
Schakelaar tractieregeling “TCS”
Zie pagina 3-1 voor uitleg over de werking
van de tractieregeling.
DAU66060
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 6-1 voor star tinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU66010
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU73931
Rijmodusschakelaar “MODE”
Zie pagina 3-1 voor ui tleg over de rijmodus.
DAU4939G
Controlelampjes en
waarschuwingslampjes1. ABS-waarschuwingslampje “ ”
2. Controlelampje snelschakelen “ ”
3. Controlelampje tractieregeling “ ”
4. Controlelampje linker richtingaanwijzers
“”
5. Controlelampje grootlicht “ ”
6. Vrijstandcontrolelampje “ ”
7. Waarschuwingslampje olieniveau “ ”
8. Waarschuwingslampje koelvloeistoftemperatuur “ ”
9. Waarschuwingslampje motorstoring “ ”
10.Controlelampje rechter richtingaanwijzers “”
11.Controlelampje startblokkering “ ”
2
1
3
4
910
5
6
7
8
11
ABS
BS2-9-D3.book 4 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

Functies van instrumenten en bedieningselementen
4-5
1
2
345
6
7
8
9
10
11
12
DAU11022
Controlelampje richtingaanwijzers
“”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11259
Waarschuwingslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is. Vul zo snel mo-
gelijk motorolie bij om schade aan de motor
te voorkomen.
Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geen
sprake van een storing. Als er een pro-
bleem wordt gedetecteerd in het circuit van
het waarschuwingslampje olieniveau, knip-
pert het waarschuwingslampje olieniveau
herhaaldelijk. Als dit zich voordoet, vraag
dan een Yamaha-dealer de machine te con- troleren.
OPMERKINGAls de machine wordt ingeschakeld, gaat dit
lampje enkele seconden branden en gaat
het vervolgens weer uit. Als het lampje niet
gaat branden of blijft branden terwijl het
olieniveau correct is (zie pagina 7-11), laat
de machine dan controleren door eenYamaha dealer.
DAU11448
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Als de machine wordt ingeschakeld, gaat dit
lampje enkele seconden branden en gaat
het vervolgens weer uit. Als het lampje niet
gaat branden of blijft branden, vraag dan uw
Yamaha dealer om de machine te controle-
ren. OPMERKING
Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur.

Als de motor oververhit raakt, staan op
pagina 7-37 nadere instructies ver-
meld.
LET OP
DCA10022
Laat de motor niet draaien terwijl dezeoververhit is.
DAU73172
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de mo-
tor of een ander regelsysteem van de ma-
chine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.OPMERKINGAls de machine wordt ingeschakeld, gaat
het lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine tecontroleren.
DAU69892
ABS-waarschuwingslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
ABS
BS2-9-D3.book 5 ページ ２０１９年８月２６日　月曜日　午前１０時２６分

Functies van instrumenten en bedieningselementen
4-6
1
2
34
5
6
7
8
9
10
11
12
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed. (Zie pagina 4-14.)OPMERKINGAls het lampje helemaal niet gaat branden
of blijft branden bij een snelheid boven 10
km/h (6 mi/h), vraag dan uw Yamaha dealerom de machine te controleren.
WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
als het waarschuwingslampje tijdens het
rijden gaat branden of knipperen, keert
het remsysteem terug naar conventio-
neel remmen. Als een van de boven-
staande gevallen zich voordoet, of als
het waarschuwingslampje helemaal niet
gaat branden, rij dan extra voorzichtig
om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealercontroleren.
DAU77002
Controlelampje tractieregeling “ ”
Dit controlelampje knippert als de tractiere- geling is ingeschakeld. Als de tractierege-
ling wordt uitgeschakeld, gaat het
controlelampje branden.
Als de machine wordt ingeschakeld, voert
het lampje een circuitcontrole uit (het gaat
enkele seconden branden en dooft dan
weer). Als het lampje bij de circuitcontrole
niet gaat branden, of als het lampje niet uit-
gaat, laat dan een Yamaha dealer de ma-
chine controleren.
DAU76411
Controlelampje snelschakelen “ ”
Als de sleutel naar “ON” wordt gedraaid,
wordt het snelschakelsysteem (pagina 3-3)
ingeschakeld en gaat dit controlelampje
branden.
Als een storing wordt gedetecteerd in het
snelschakelsysteem, gaat dit lampje uit en
is het snelschakelsysteem niet beschik-
baar. Vraag een Yamaha dealer de machi-
ne te controleren.
DAU73120
Controlelampje startblokkering “ ”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersyst
eem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld. Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon knip-
pert, laat de machine dan nazien door een
Yamaha dealer. (Als er een probleem wordt
gedetecteerd in het startblokkeersysteem,
gaat het controlelampje startblokkering in
een patroon knipperen.)
OPMERKINGAls het controlelampje startblokkering knip-
pert in het patroon 5 keer langzaam gevolgd
door 2 keer snel, be
treft dit mogelijk een
storing in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het volgen-de.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
BS2-9-D3.book 6 ページ ２０１９年８月２６日　月曜日　午前１０時２６分
