Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. L’ajout d’un liquide de frein
autre que le DOT 4 risque de provoquer une
réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du
liquide et pourrait provoquer un bouchon de
vapeur ou “vapor lock”.
FBU24283Changement du liquide de freinFaire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques. Il convient également de faire remplacer
les bagues d’étanchéité du maître-cylindre de
frein et des étriers, ainsi que les durites de frein
aux fréquences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.
Bagues d’étanchéité : Remplacer tous les deux
ans.
 Durites de frein : Remplacer tous les quatre ans.

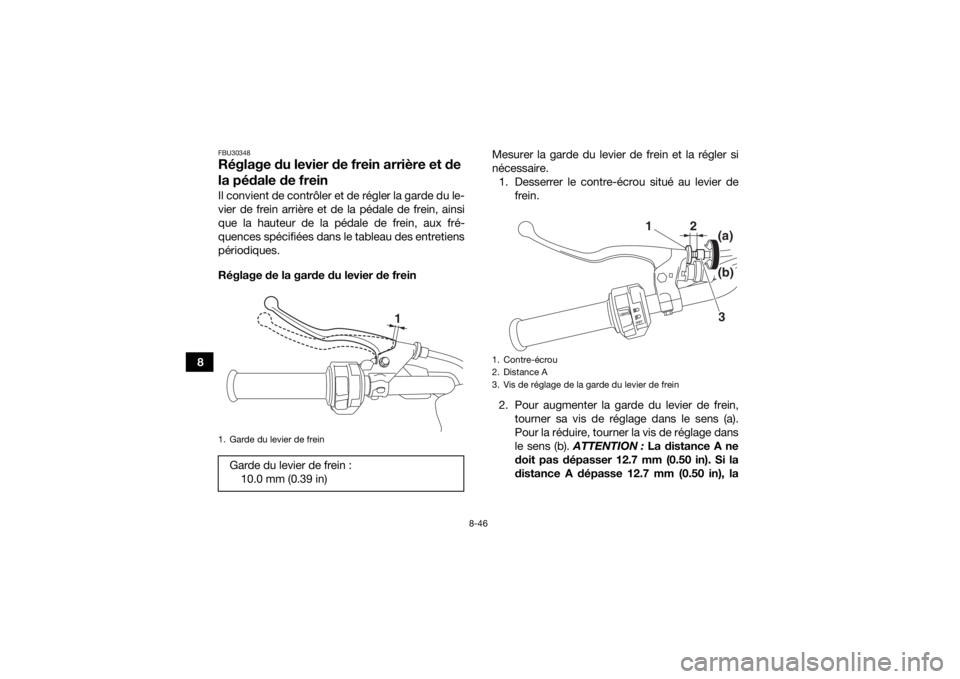

FBU24396Contrôle de la garde du levier de frein
avantIl ne peut y avoir de jeu à l’extrémité du levier de
frein. En cas de jeu, faire contrôler le circuit de frei-
nage par un concessionnaire Yamaha.1. Garde nulle au levier de frein
UBB562F0.book Page 45 Wednesday, March 13, 2019 1:44 PM

8-46
8
FBU30348Réglage du levier de frein arrière et de
la pédale de freinIl convient de contrôler et de régler la garde du le-
vier de frein arrière et de la pédale de frein, ainsi
que la hauteur de la pédale de frein, aux fré-
quences spécifiées dans le tableau des entretiens
périodiques.
Réglage de la garde du levier de freinMesurer la garde du levier de frein et la régler si
nécessaire.

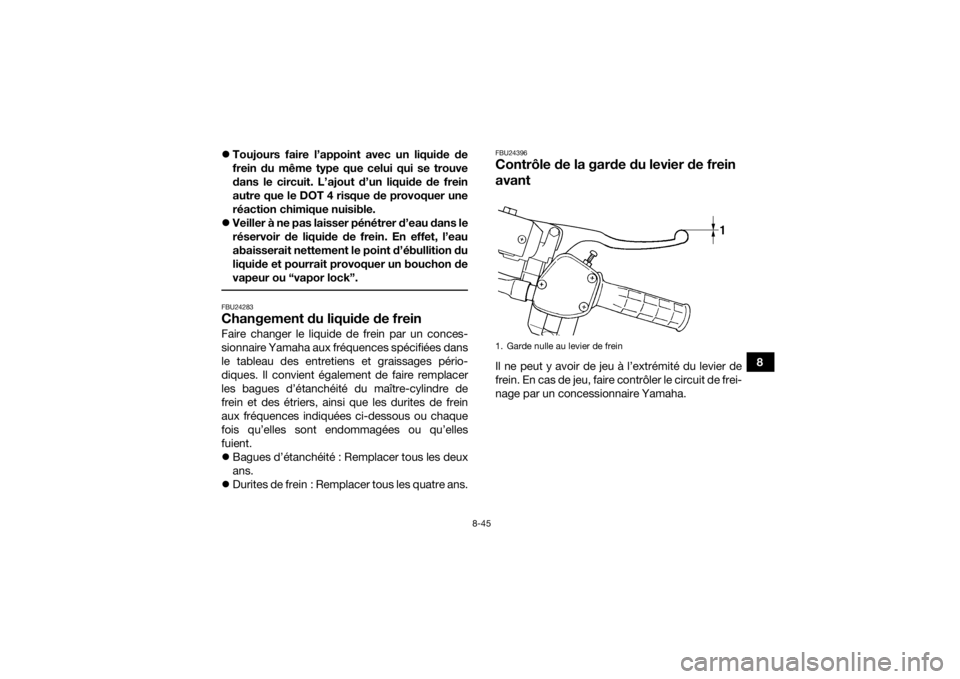

1. Desserrer le contre-écrou situé au levier de frein.
2. Pour augmenter la garde du levier de frein, tourner sa vis de réglage dans le sens (a).
Pour la réduire, tourner la vis de réglage dans
le sens (b). ATTENTION : La distance A ne
doit pas dépasser 12.7 mm (0.50 in). Si la
distance A dépasse 12.7 mm (0.50 in), la1. Garde du levier de freinGarde du levier de frein : 10.0 mm (0.39 in)
1
1. Contre-écrou
2. Distance A
3. Vis de réglage de la garde du levier de frein
12
3
(a)
(b)
UBB562F0.book Page 46 Wednesday, March 13, 2019 1:44 PM

8-47
8
garde du levier de frein spécifiée ne peut
être obtenue, et il convient alors d’effec-
tuer les étapes suivantes.
[FCB01143]
N.B.Si la garde spécifiée du levier de frein a pu être ob-
tenue comme décrit ci-dessus, sauter les étapes
3-8. 3. Desserrer le câble de frein en tournant la vis
de réglage à fond dans le sens (a).
4. Faire glisser le cache en caoutchouc vers l’ar- rière.
5. Desserrer le contre-écrou du dispositif de ré-glage du câble de frein.
6. Pour augmenter la garde du levier de frein, tourner son écrou de réglage dans le sens (a).
Pour réduire la garde au levier de frein, tour-
ner l’écrou de réglage dans le sens (b).
ATTENTION : S’assurer que la distance B
est inférieure ou égale à 22 mm (0.87 in). Si
la distance B atteint 22 mm (0.87 in), régler
à nouveau la garde du levier de frein au ni-
veau du levier de frein. Si la distance A dé-
1. Contre-écrou du dispositif de réglage du câble de frein
2. Écrou de réglage de la garde du levier de frein
3. Cache en caoutchouc
4. Distance B
(a)
(b)3
2
1
4
UBB562F0.book Page 47 Wednesday, March 13, 2019 1:44 PM

8-48
8passe 12.7 mm (0.50 in), faire contrôler le
véhicule par un concessionnaire Yamaha.
[FCB01153]
7. Serrer le contre-écrou du dispositif de ré-
glage du câble de frein.
8. Faire glisser le cache en caoutchouc à sa place.
9. Serrer le contre-écrou au levier de frein.
Réglage de la hauteur de la pédale de frein Mesurer la hauteur de la pédale de frein et la régler
si nécessaire.

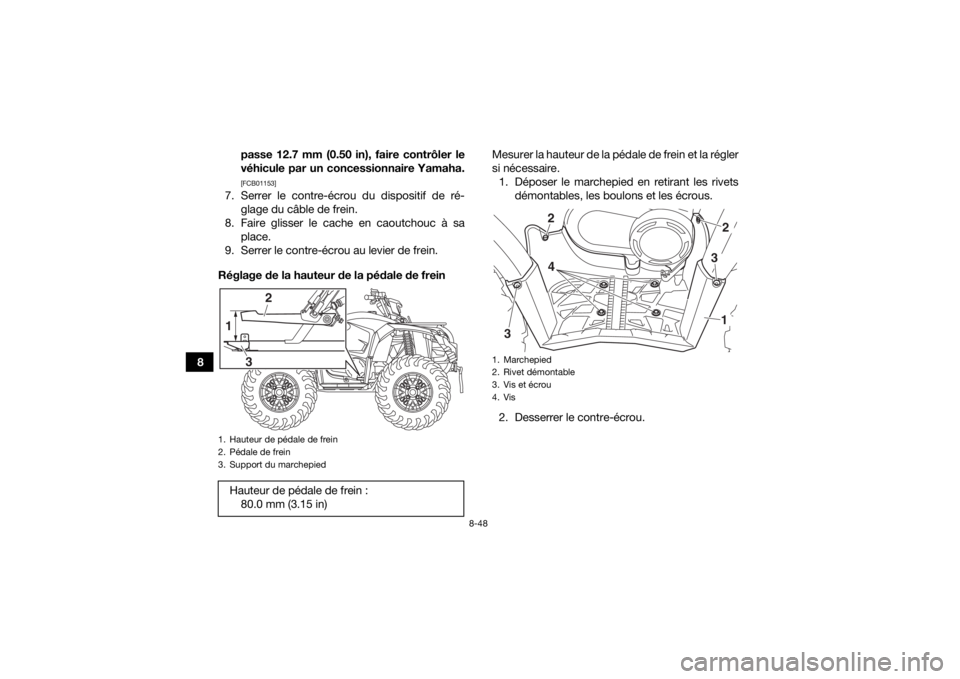

1. Déposer le marchepied en retirant les rivets démontables, les boulons et les écrous.
2. Desserrer le contre-écrou.1. Hauteur de pédale de frein
2. Pédale de frein
3. Support du marchepiedHauteur de pédale de frein : 80.0 mm (3.15 in)1
2
3
1. Marchepied
2. Rivet démontable
3. Vis et écrou
4. Vis
42
3
312
UBB562F0.book Page 48 Wednesday, March 13, 2019 1:44 PM

8-49
8
3. Visser ou dévisser la vis de réglage jusqu’à ce
que la hauteur de pédale de frein soit dans les
limites spécifiées.
4. Serrer le contre-écrou.

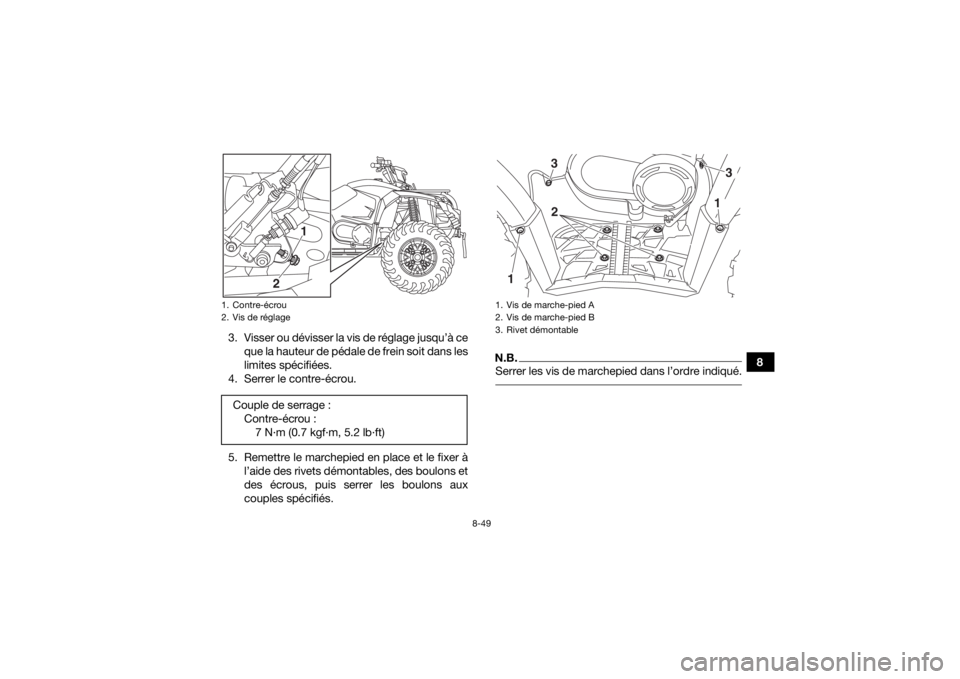

5. Remettre le marchepied en place et le fixer à l’aide des rivets démontables, des boulons et
des écrous, puis serrer les boulons aux
couples spécifiés.
N.B.Serrer les vis de marchepied dans l’ordre indiqué.
1. Contre-écrou
2. Vis de réglageCouple de serrage :Contre-écrou :7 N·m (0.7 kgf·m, 5.2 lb·ft)
2
1
1. Vis de marche-pied A
2. Vis de marche-pied B
3. Rivet démontable
3
1
2
1
3
UBB562F0.book Page 49 Wednesday, March 13, 2019 1:44 PM

8-50
8Réglage de la garde de la pédale de frein
Mesurer la garde de la pédale de frein et la régler
si nécessaire.
N.B.Il convient de régler la garde du levier de frein et la
hauteur de la pédale de frein avant de procéder au
réglage de la garde de la pédale de frein. 1. Desserrer le contre-écrou.
Couples de serrage :
Vis de marchepied A :4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Vis de marchepied B : 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
4
32
5
5
1. Garde de la pédale de freinGarde de la pédale de frein :20.0 mm (0.79 in)
1
UBB562F0.book Page 50 Wednesday, March 13, 2019 1:44 PM

8-51
8
2. Pour augmenter la garde de la pédale de
frein, tourner son écrou de réglage dans le
sens (a). Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
3. Serrer le contre-écrou.

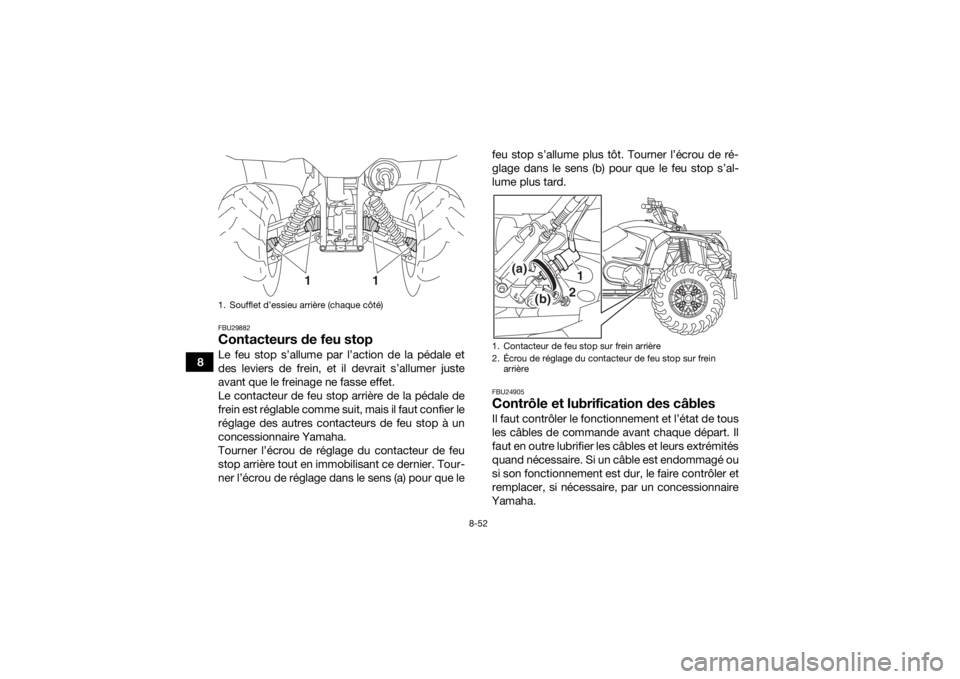

FBU24231Soufflets d’essieuContrôler l’état des soufflets d’essieu aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques. S’assurer que les souf- flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.1. Écrou de réglage de la garde de la pédale de frein
2. Contre-écrou
21
(a)
(b)
1. Soufflet d’essieu avant (chaque côté)
1
1
UBB562F0.book Page 51 Wednesday, March 13, 2019 1:44 PM

8-52
8

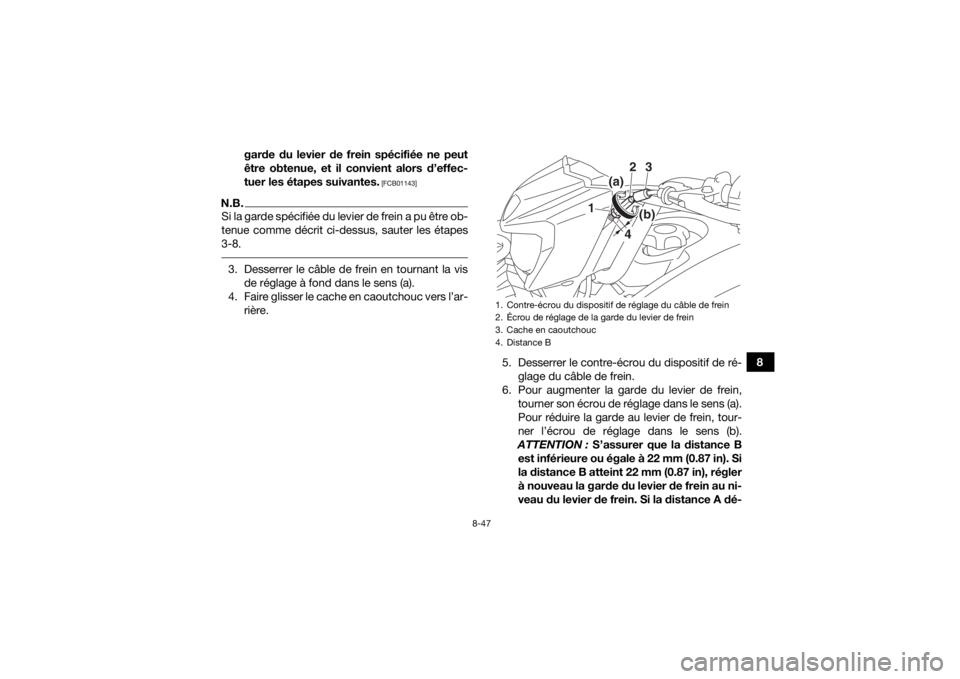

FBU29882Contacteurs de feu stopLe feu stop s’allume par l’action de la pédale et
des leviers de frein, et il devrait s’allumer juste
avant que le freinage ne fasse effet.
Le contacteur de feu stop arrière de la pédale de
frein est réglable comme suit, mais il faut confier le
réglage des autres contacteurs de feu stop à un
concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de feu
stop arrière tout en immobilisant ce dernier. Tour-
ner l’écrou de réglage dans le sens (a) pour que lefeu stop s’allume plus tôt. Tourner l’écrou de ré-
glage dans le sens (b) pour que le feu stop s’al-
lume plus tard.
FBU24905Contrôle et lubrification des câblesIl faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.

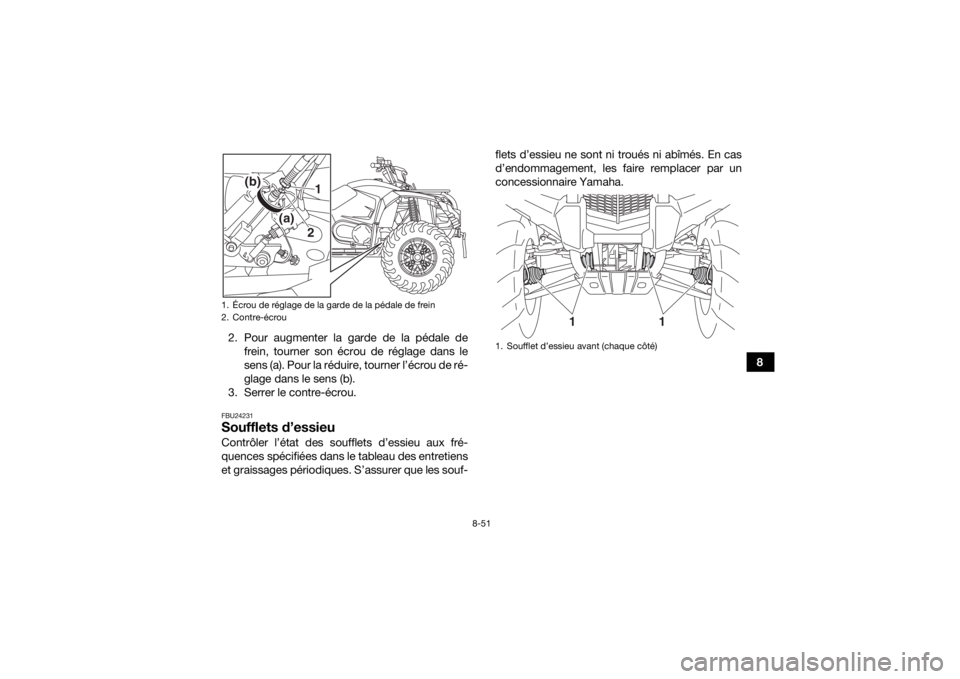

1. Soufflet d’essieu arrière (chaque côté)
1
1
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
12
(a)
(b)
