2020 YAMAHA FX SVHO Manuale de Empleo (in Spanish)

Resolución de averías
105
SJU34562
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU45330Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
El motor no arran-
ca (el motor de
arranque no gira)Sistema de
seguridad
Ya m a h aEl sistema está blo-
queadoDesbloquear el siste-
ma 27
Interruptor de
paro de
emergencia
del motorLa pinza no está co-
locadaColocar la pinza
28
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do111
Batería Descargada Cargarla 94
Terminales flojos Apretarlos según sea
necesario94
Terminal corroído Limpiar o cambiar 94
Motor de
arranqueAveriado Hacerlo revisar en un
concesionario
Ya m a h a—
Manilla del
aceleradorApretada Soltar 28
Averiado Hacerlo revisar en un
concesionario
Ya m a h a—
Manilla RiDE Apretada Soltar 28
Averiado Hacerlo revisar en un
concesionario
Ya m a h a—
UF3X71S0.book Page 105 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
106
El motor no arran-
ca (el motor de
arranque gira)Combustible Depósito de com-
bustible vacíoRepostar lo antes po-
sible62
Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Ya m a h a—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Sistema de
inyección de
combustibleBomba de combusti-
ble averiadaHacerlo revisar en un
concesionario
Ya m a h a—
El motor funciona
de forma irregular o
se calaCombustible Depósito de com-
bustible vacíoRepostar lo antes po-
sible62
Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Octanaje incorrecto Utilizar el combusti-
ble correcto62
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Ya m a h a—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Ya m a h a—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Ya m a h a— PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3X71S0.book Page 106 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
107
Se muestra la alar-
maAlarma de ni-
vel de com-
bustibleDepósito de com-
bustible vacíoRepostar lo antes po-
sible 62
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Ya m a h a52
Alarma de re-
calentamien-
to del motorTo m a d e a d m i s i ó n
del chorro obstruidaLimpiar
109
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Ya m a h a52 PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3X71S0.book Page 107 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
108
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
d e l a m o t o d e
aguaModo de control de
marcha activadoDesactivar o ajustar
el modo de control
de marcha39
Cavitación Toma de admisión
del chorro obstruidaLimpiar
109
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Ya m a h a109
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del mo-
tor activadoLimpiar la toma de
admisión del chorro y
enfriar el motor52
Alarma de
presión de
aceiteControl de reducción
del régimen del mo-
tor activadoAñadir aceite
52
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Ya m a h a—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Octanaje incorrecto Utilizar el combusti-
ble correcto62
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Ya m a h a—
Acumulación de
aceiteHacerlo revisar en un
concesionario
Ya m a h a—
Manilla del
aceleradorAveriado Hacerlo revisar en un
concesionario
Ya m a h a— PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3X71S0.book Page 108 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
109
SJU34625
Procedimientos de emergenciaSJU44590Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayaduras. La-
dee la moto de agua sobre su costado
como se muestra. ATENCIÓN: Al ladear
la moto de agua sobre su costado, su-
jete la proa para que el manillar no se
doble o resulte dañado.
[SCJ02690]
(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de trans-
UF3X71S0.book Page 109 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
110
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU43472Elevación de la compuerta de
inversión
Si el sistema RiDE falla y la compuerta de in-
versión permanece en posición bajada, la
moto de agua no podrá moverse avante.
Después de levantar la compuerta de inver-
sión para que la moto de agua pueda mover-
se avante, regrese a tierra inmediatamente y
haga reparar la moto de agua en un conce-
sionario Yamaha.
Para levantar la compuerta de inversión:
(1) Pare el motor y retire la pinza del inte-
rruptor de paro de emergencia.
(2) Métase en el agua y vaya a la popa de la
moto de agua.
(3) Desplace la unión de la varilla del inver-
sor hacia proa y desacóplela de la rótula.(4) Levante la compuerta de inversión hasta
la posición de marcha avante.
NOTA:
Mientras la varilla del inversor esté desaco-
plada, la compuerta de inversión no se mo-
verá a la posición de punto muerto o a la
posición de marcha atrás cuando se aprie-
te la manilla RiDE.
Si se aprieta la manilla RiDE mientras la va-
rilla del inversor está desacoplada, la moto
de agua se moverá avante.
SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliares
ADVERTENCIA
SWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).

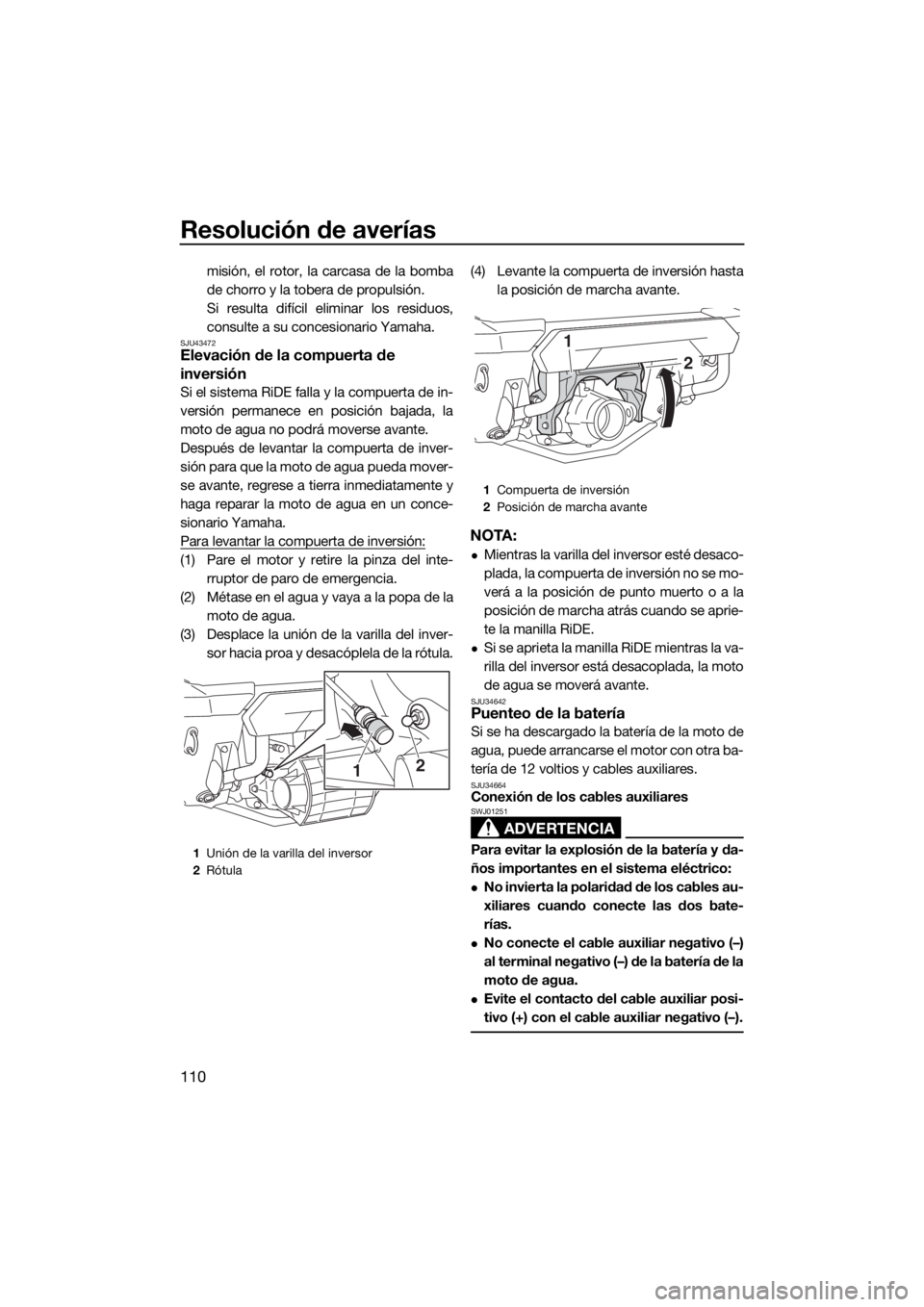

1Unión de la varilla del inversor
2Rótula
12
1Compuerta de inversión
2Posición de marcha avante
2
1
UF3X71S0.book Page 110 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
111
(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar
negativo (–) al terminal negativo (–) de la
batería auxiliar.
(3) Conecte el otro extremo del cable auxi-
liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. (Consulte en la página 28 la in-
formación relativa al arranque del motor).SJU43482Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte los asientos y el pañol estan-
co extraíble. (Consulte en la página 54
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 60 la
información sobre el pañol estanco ex-
traíble).
(2) Mientras presiona el saliente de cada
cierre, desplace los cierres hacia fuera.

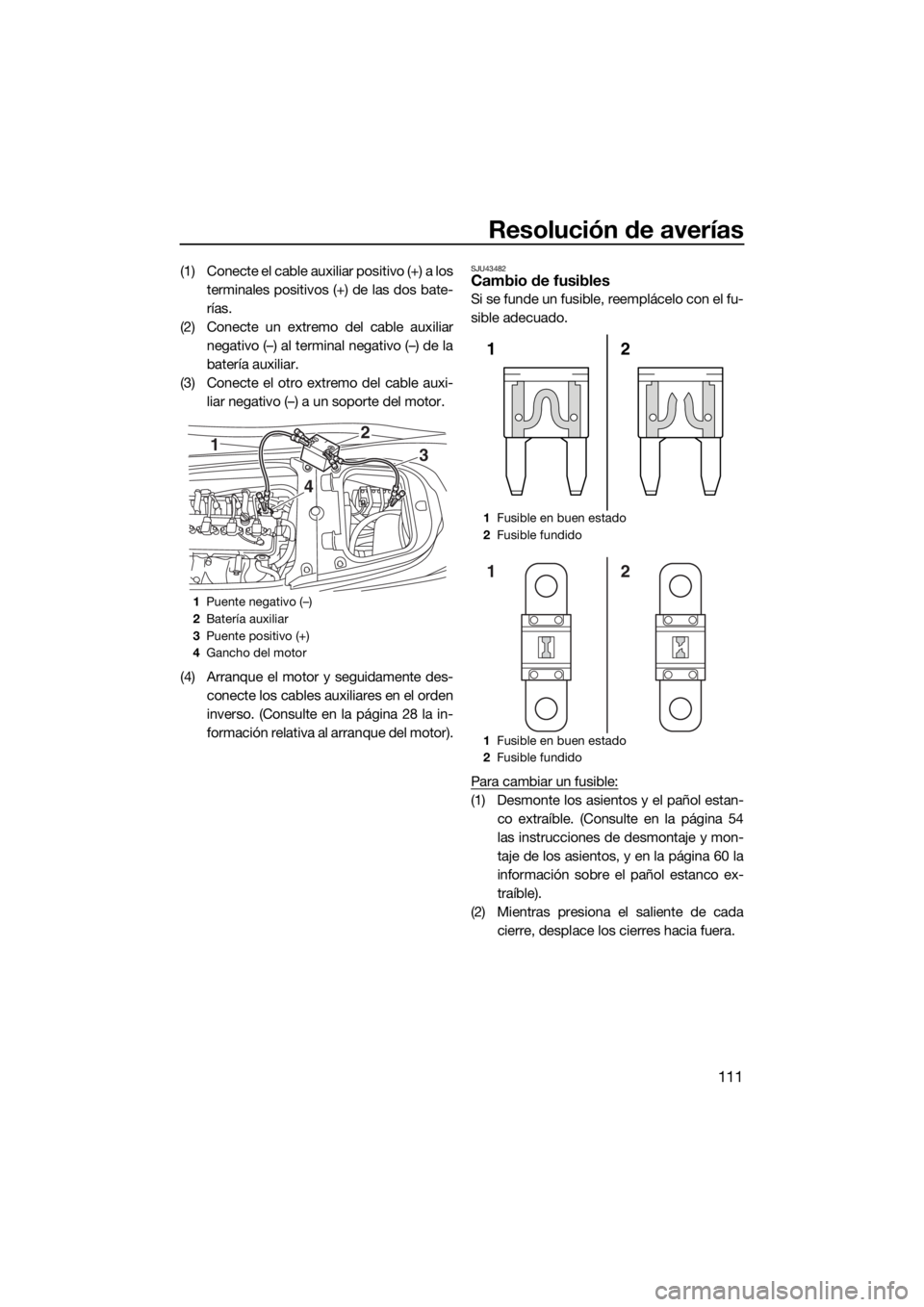

1Puente negativo (–)
2Batería auxiliar
3Puente positivo (+)
4Gancho del motor
1
4
3
2
1Fusible en buen estado
2Fusible fundido
1Fusible en buen estado
2Fusible fundido
2 1
2 1
UF3X71S0.book Page 111 Tuesday, July 2, 2019 4:51 PM

Resolución de averías
112
(3) Retire la tapa de la caja de componentes
eléctricos.
(4) Mientras empuja hacia dentro los dos la-
dos de la caja de fusibles, tire de la tapa
hacia proa y extráigala.(5) Para cambiar el fusible SCU, extraiga los
tornillos y luego el fusible. Coloque el fu-
sible de repuesto y apriete los tornillos.
(6) Para cambiar un fusible que no sea SCU,
extraiga el fusible con el extractor de fu-
sibles. Coloque un fusible de repuesto
del amperaje correcto. ¡ADVERTENCIA!
No utilice fusibles de amperaje dife-
rente al recomendado. La sustitución
de un fusible por otro de un amperaje
inadecuado puede provocar averías
graves en el sistema eléctrico y un in-
cendio.
[SWJ00803]
1Tapa de la caja de componentes eléctricos
2Bloqueo
3Saliente
1Tapa de la caja de fusibles
2
3
2
3
1
1
1Fusible de la válvula de mariposa electróni-
ca
2Fusible de la bomba de combustible
3Fusible del accionamiento del relé principal
4Fusible principal
5Fusible de repuesto
6Extractor de fusibles
7Fusible de la batería
8Tornillo
9Fusible SCU (Fusible BCU)
10Fusible no utilizado
1
5 23 4 5 6 7
8
9
8
10
