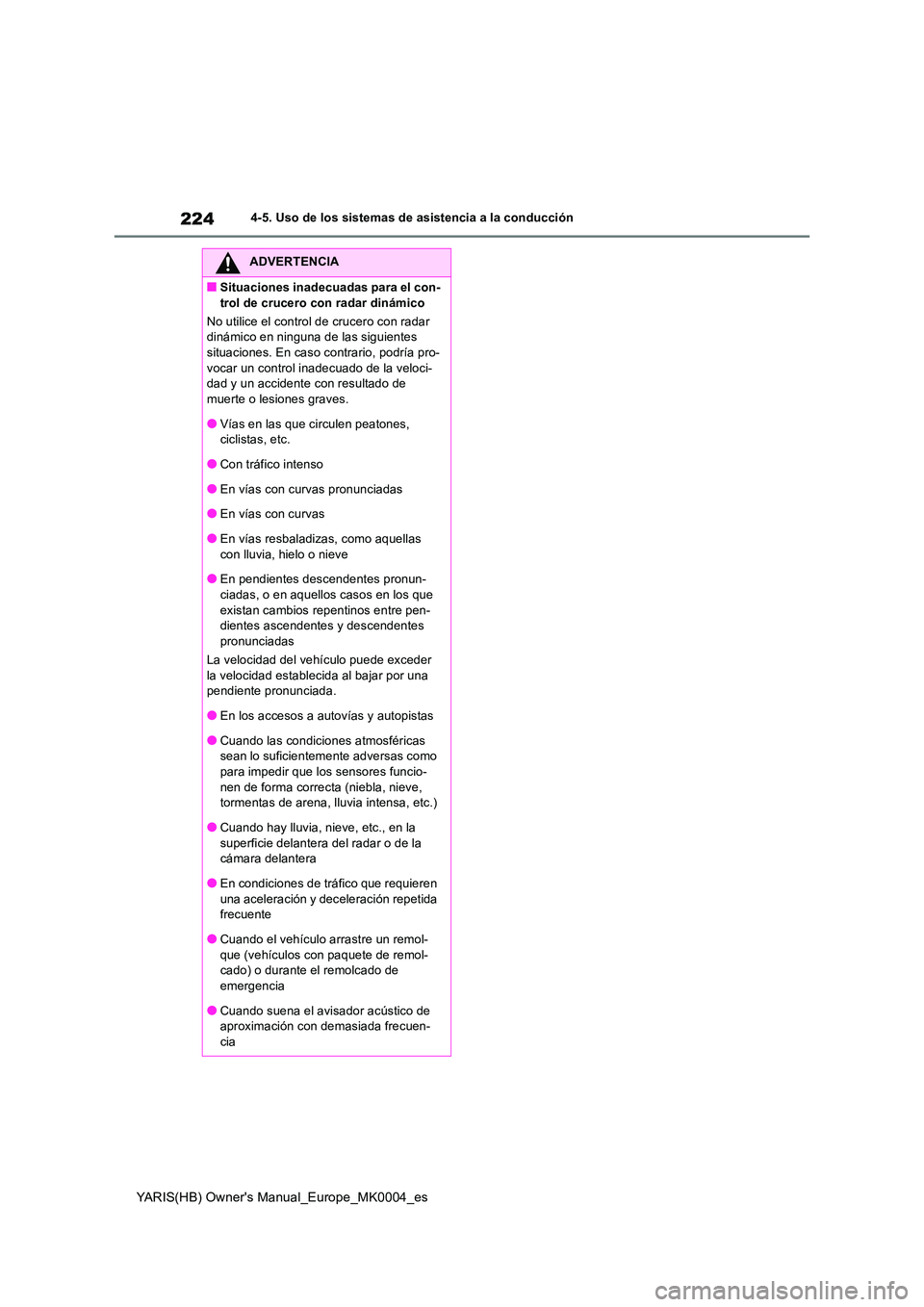

224
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
ADVERTENCIA
■Situaciones inadecuadas para el con-
trol de crucero con radar dinámico
No utilice el control de crucero con radar dinámico en ninguna de las siguientes situaciones. En caso contrario, podría pro-
vocar un control inadecuado de la veloci- dad y un accidente con resultado de muerte o lesiones graves.
●Vías en las que circulen peatones, ciclistas, etc.
●Con tráfico intenso
●En vías con curvas pronunciadas
●En vías con curvas
●En vías resbaladizas, como aquellas
con lluvia, hielo o nieve
●En pendientes descendentes pronun- ciadas, o en aquellos casos en los que
existan cambios repentinos entre pen- dientes ascendentes y descendentes pronunciadas
La velocidad del vehículo puede exceder
la velocidad establecida al bajar por una pendiente pronunciada.
●En los accesos a autovías y autopistas
●Cuando las condiciones atmosféricas sean lo suficientemente adversas como
para impedir que los sensores funcio- nen de forma correcta (niebla, nieve, tormentas de arena, lluvia intensa, etc.)
●Cuando hay lluvia, nieve, etc., en la superficie delantera del radar o de la cámara delantera
●En condiciones de tráfico que requieren una aceleración y dec eleración repetida frecuente
●Cuando el vehículo arrastre un remol-que (vehículos con paquete de remol-cado) o durante el remolcado de
emergencia
●Cuando suena el avisador acústico de aproximación con demasiada frecuen-
cia

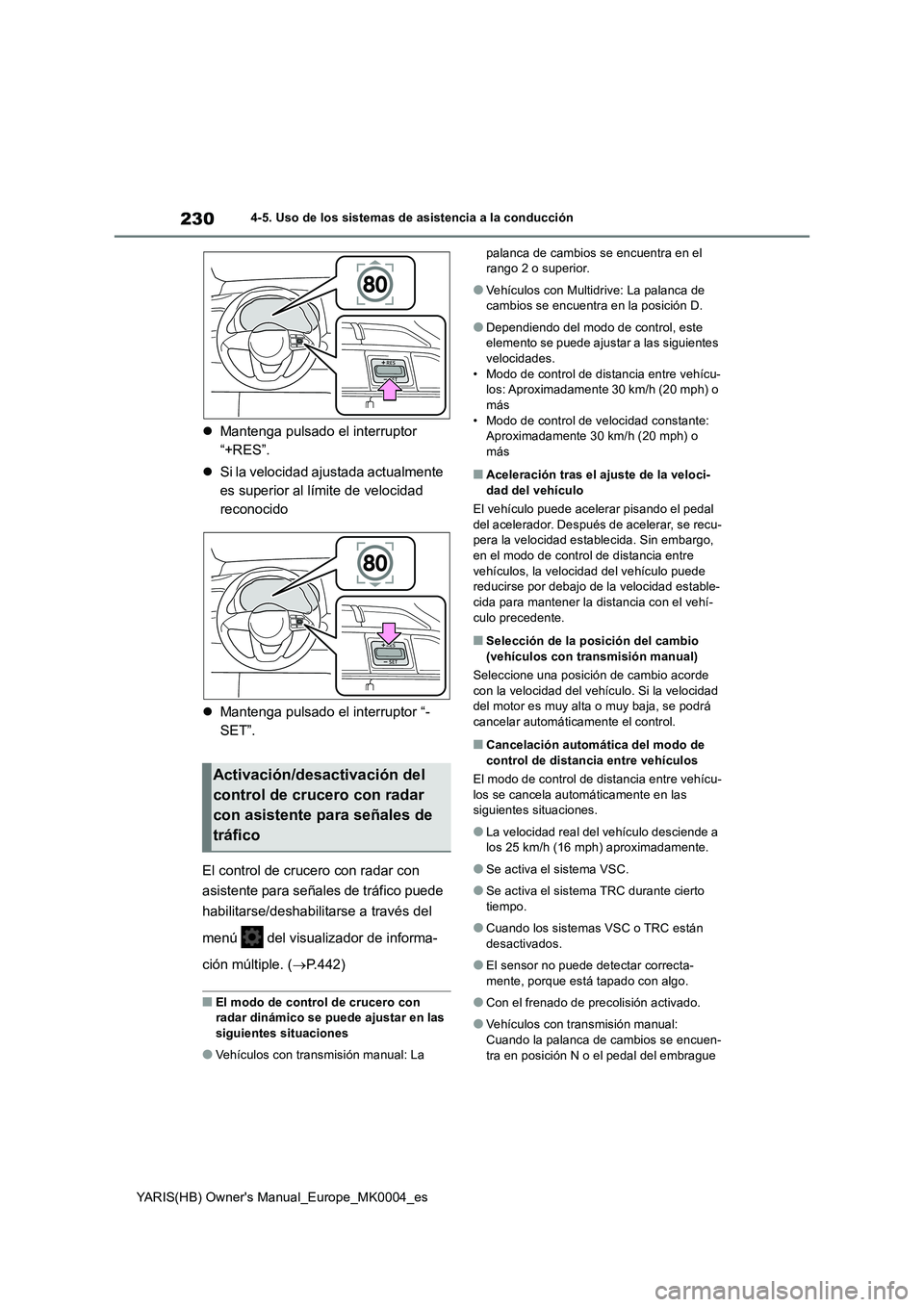

230
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
zMantenga pulsado el interruptor
“+RES”.
z Si la velocidad ajustada actualmente
es superior al límite de velocidad
reconocido
z Mantenga pulsado el interruptor “-
SET”.
El control de crucero con radar con
asistente para señales de tráfico puede
habilitarse/deshabilitarse a través del
menú del visualizador de informa-
ción múltiple. ( →P.442)
■El modo de control de crucero con radar dinámico se puede ajustar en las siguientes situaciones
●Vehículos con transmisión manual: La
palanca de cambios se encuentra en el rango 2 o superior.
●Vehículos con Multidrive: La palanca de cambios se encuentra en la posición D.
●Dependiendo del modo de control, este elemento se puede ajustar a las siguientes velocidades.
• Modo de control de distancia entre vehícu- los: Aproximadamente 30 km/h (20 mph) o más
• Modo de control de velocidad constante: Aproximadamente 30 km/h (20 mph) o más
■Aceleración tras el ajuste de la veloci-
dad del vehículo
El vehículo puede acelerar pisando el pedal del acelerador. Después de acelerar, se recu-pera la velocidad establecida. Sin embargo,
en el modo de control de distancia entre vehículos, la velocidad del vehículo puede reducirse por debajo de la velocidad estable-
cida para mantener la distancia con el vehí- culo precedente.
■Selección de la posición del cambio (vehículos con transmisión manual)
Seleccione una posición de cambio acorde
con la velocidad del vehículo. Si la velocidad del motor es muy alta o muy baja, se podrá cancelar automáticamente el control.
■Cancelación automática del modo de
control de distancia entre vehículos
El modo de control de distancia entre vehícu- los se cancela automáticamente en las siguientes situaciones.
●La velocidad real del vehículo desciende a los 25 km/h (16 mph) aproximadamente.
●Se activa el sistema VSC.
●Se activa el sistema TRC durante cierto tiempo.
●Cuando los sistemas VSC o TRC están desactivados.
●El sensor no puede detectar correcta-mente, porque está tapado con algo.
●Con el frenado de precolisión activado.
●Vehículos con transmisión manual:
Cuando la palanca de cambios se encuen- tra en posición N o el pedal del embrague
Activación/desactivación del
control de crucero con radar
con asistente para señales de
tráfico

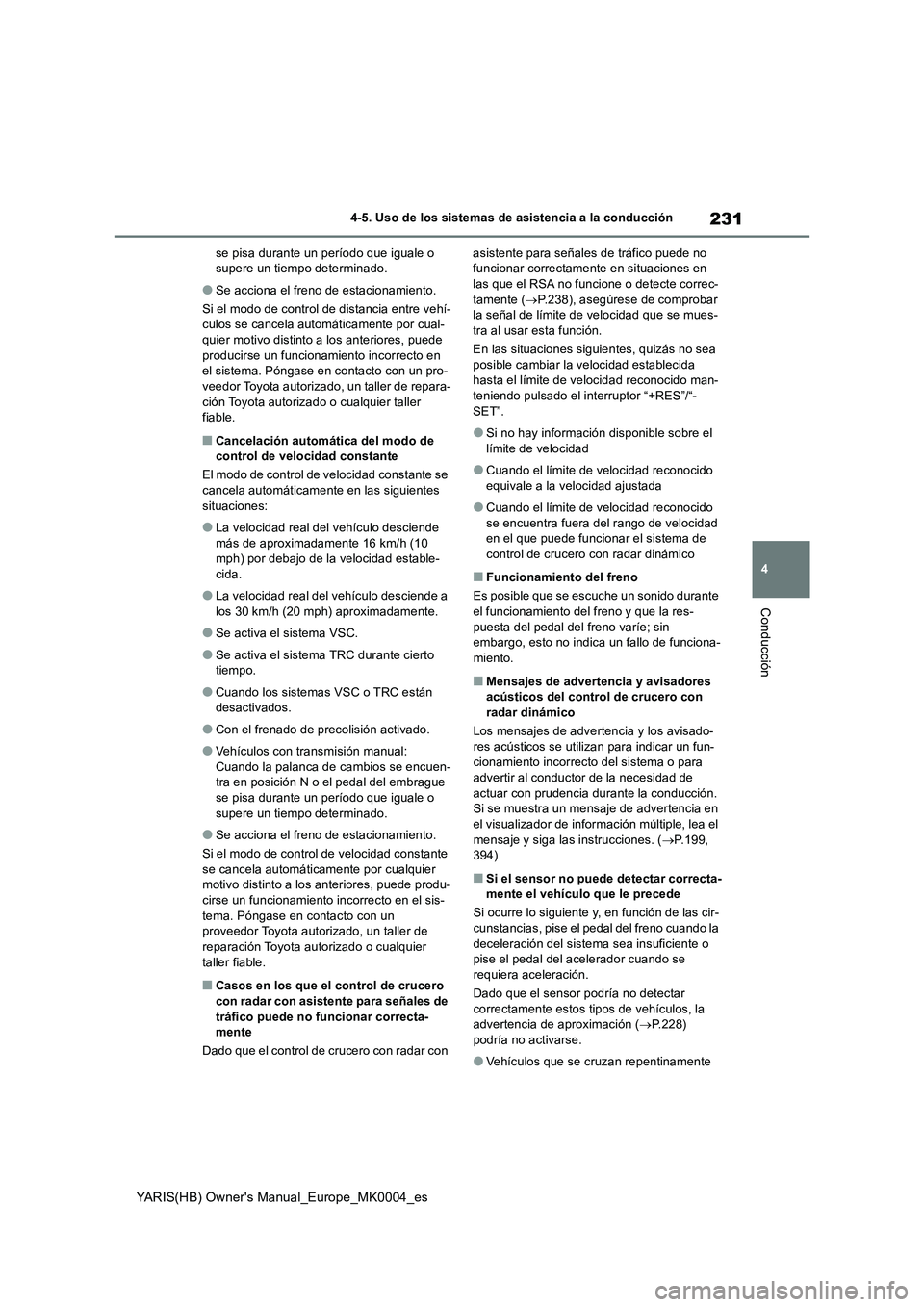

231
4
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
se pisa durante un período que iguale o
supere un tiempo determinado.
●Se acciona el freno de estacionamiento.
Si el modo de control de distancia entre vehí-
culos se cancela automáticamente por cual-
quier motivo distinto a los anteriores, puede
producirse un funcionamiento incorrecto en
el sistema. Póngase en contacto con un pro-
veedor Toyota autorizado, un taller de repara-
ción Toyota autorizado o cualquier taller
fiable.
■Cancelación automática del modo de
control de velocidad constante
El modo de control de velocidad constante se
cancela automáticamente en las siguientes
situaciones:
●La velocidad real del vehículo desciende
más de aproximadamente 16 km/h (10
mph) por debajo de la velocidad estable-
cida.
●La velocidad real del vehículo desciende a
los 30 km/h (20 mph) aproximadamente.
●Se activa el sistema VSC.
●Se activa el sistema TRC durante cierto
tiempo.
●Cuando los sistemas VSC o TRC están
desactivados.
●Con el frenado de precolisión activado.
●Vehículos con transmisión manual:
Cuando la palanca de cambios se encuen-
tra en posición N o el pedal del embrague
se pisa durante un período que iguale o
supere un tiempo determinado.
●Se acciona el freno de estacionamiento.
Si el modo de control de velocidad constante
se cancela automáticamente por cualquier
motivo distinto a los anteriores, puede produ-
cirse un funcionamiento incorrecto en el sis-
tema. Póngase en contacto con un
proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier
taller fiable.
■Casos en los que el control de crucero
con radar con asistente para señales de
tráfico puede no funcionar correcta-
mente
Dado que el control de crucero con radar con asistente para señales de tráfico puede no
funcionar correctamente en situaciones en
las que el RSA no funcione o detecte correc-
tamente (→P.238), asegúrese de comprobar
la señal de límite de velocidad que se mues-
tra al usar esta función.
En las situaciones siguientes, quizás no sea
posible cambiar la velocidad establecida
hasta el límite de velocidad reconocido man-
teniendo pulsado el interruptor “+RES”/“-
SET”.
●Si no hay información disponible sobre el
límite de velocidad
●Cuando el límite de velocidad reconocido
equivale a la velocidad ajustada
●Cuando el límite de velocidad reconocido
se encuentra fuera del rango de velocidad
en el que puede funcionar el sistema de
control de crucero con radar dinámico
■Funcionamiento del freno
Es posible que se escuche un sonido durante
el funcionamiento del freno y que la res-
puesta del pedal del freno varíe; sin
embargo, esto no indica un fallo de funciona-
miento.
■Mensajes de advertencia y avisadores
acústicos del control de crucero con
radar dinámico
Los mensajes de advertencia y los avisado-
res acústicos se utilizan para indicar un fun-
cionamiento incorrecto del sistema o para
advertir al conductor de la necesidad de
actuar con prudencia durante la conducción.
Si se muestra un mensaje de advertencia en
el visualizador de información múltiple, lea el
mensaje y siga las instrucciones. (→P.199,
394)
■Si el sensor no puede detectar correcta-
mente el vehículo que le precede
Si ocurre lo siguiente y, en función de las cir-
cunstancias, pise el pedal del freno cuando la
deceleración del sistema sea insuficiente o
pise el pedal del acelerador cuando se
requiera aceleración.
Dado que el sensor podría no detectar
correctamente estos tipos de vehículos, la
advertencia de aproximación (→P.228)
podría no activarse.
●Vehículos que se cruzan repentinamente

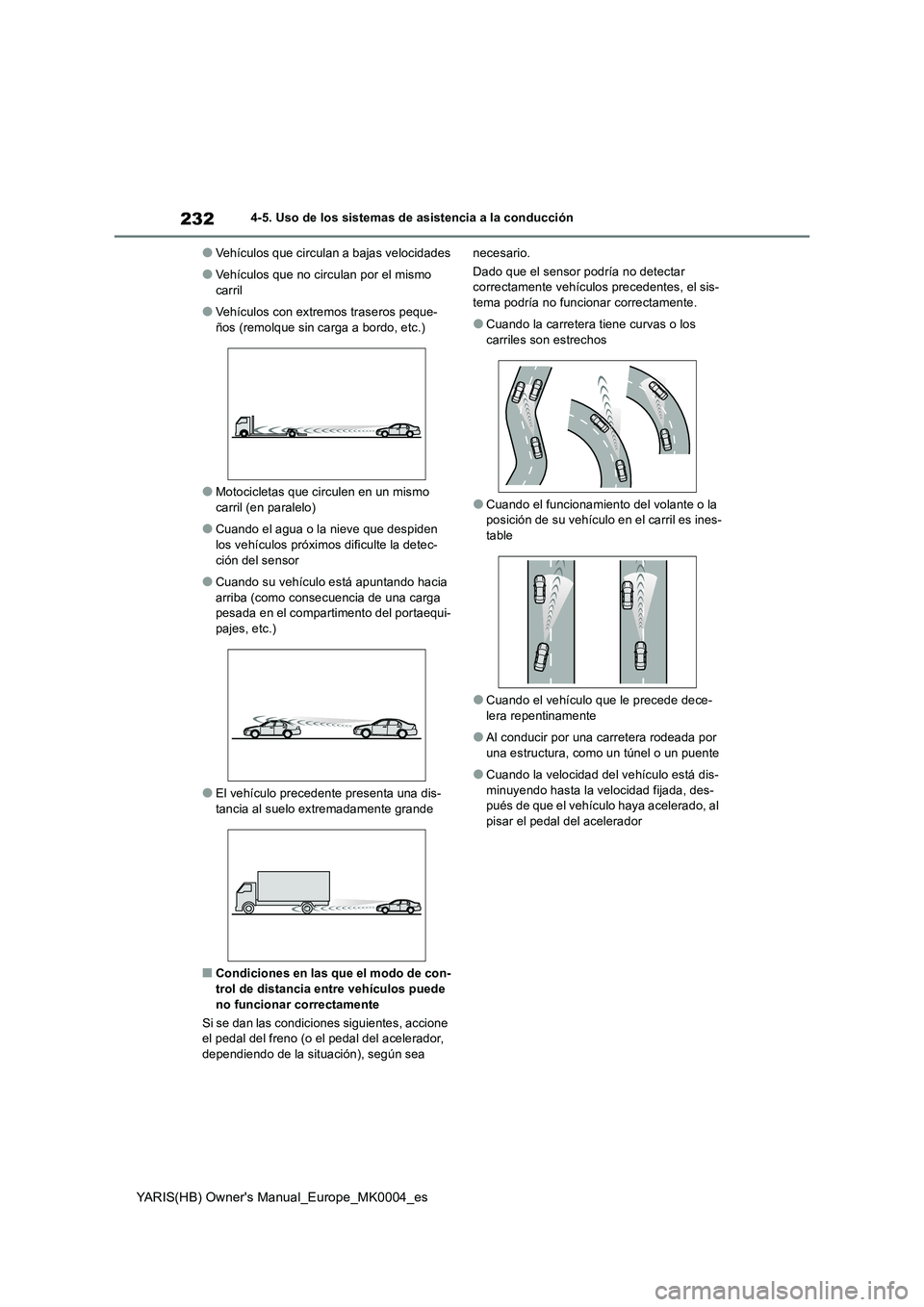

232
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
●Vehículos que circulan a bajas velocidades
●Vehículos que no circulan por el mismo
carril
●Vehículos con extremos traseros peque-
ños (remolque sin carga a bordo, etc.)
●Motocicletas que circulen en un mismo
carril (en paralelo)
●Cuando el agua o la nieve que despiden
los vehículos próximos dificulte la detec-
ción del sensor
●Cuando su vehículo está apuntando hacia
arriba (como consecuencia de una carga
pesada en el compartimento del portaequi-
pajes, etc.)
●El vehículo precedente presenta una dis-
tancia al suelo extremadamente grande
■Condiciones en las que el modo de con-
trol de distancia entre vehículos puede
no funcionar correctamente
Si se dan las condiciones siguientes, accione
el pedal del freno (o el pedal del acelerador,
dependiendo de la situación), según sea necesario.
Dado que el sensor podría no detectar
correctamente vehículos precedentes, el sis-
tema podría no funcionar correctamente.
●Cuando la carretera tiene curvas o los
carriles son estrechos
●Cuando el funcionamiento del volante o la
posición de su vehículo en el carril es ines-
table
●Cuando el vehículo que le precede dece-
lera repentinamente
●Al conducir por una carretera rodeada por
una estructura, como un túnel o un puente
●Cuando la velocidad del vehículo está dis-
minuyendo hasta la velocidad fijada, des-
pués de que el vehículo haya acelerado, al
pisar el pedal del acelerador

238
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
*3: Se muestra cuando el sistema detecta
que el vehículo circula por una vía de
enlace.
En las situaciones siguientes, el sis-
tema RSA alertará al conductor.
zCuando la velocidad del vehículo
supera el umbral de advertencia de
velocidad para la señal de límite de
velocidad, se llama la atención
sobre la señal visualizada y suena
un avisador acústico.
zCuando el sistema RSA reconoce
una señal de dirección prohibida y
detecta que el vehículo ha entrado
en una zona de dirección prohibida
de acuerdo con la información carto-
gráfica del sistema de navegación,
la señal de dirección prohibida par-
padea y suena un avisador acústico.
(Para vehículos con sistema de
navegación)
zSi se detecta que su vehículo está
realizando un adelantamiento
cuando hay una señal de prohibición
de adelantamiento en el visualizador
de información múltiple, la señal
visualizada parpadeará y sonará un
avisador acústico.
Dependiendo de la situación, es posi-
ble que el sistema no detecte correcta-
mente el entorno del tráfico (dirección
del tráfico, unidad de velocidad) y que,
por tanto, la función de notificaciones
no funcione de forma correcta.
■Procedimiento de ajuste
1Pulse / (visualizador vertical) o
/ (visualizador horizontal) en los interruptores de control de los contado-
res y seleccione .
2Pulse / (visualizador vertical) o
/ (visualizador horizontal) en los
interruptores de control de los contado-
res, seleccione y después pulse
.
■Apagado automático de la visualización
de la señal de RSA
Una o varias señales se apagan automática-
mente en las situaciones siguientes.
●No se reconoce una señal a una distancia
determinada.
●La carretera cambia por un giro a la
izquierda o a la derecha, etc.
■Condiciones en las que puede que el
sistema no funcione o detecte correcta-
mente
En las situaciones siguientes, el RSA no fun-
ciona de forma normal y puede que no reco-
nozca señales, muestre la señal incorrecta,
etc. Sin embargo, esto no indica que haya
una avería.
●La cámara delantera se descentra debido
a un impacto fuerte en el sensor, etc.
●Hay suciedad, nieve, adhesivos, etc., en la
zona del parabrisas próxima a la cámara
delantera.
●En condiciones meteorológicas muy
adversas, como lluvia intensa, niebla,
nieve o tormentas de arena.
●La luz de un vehículo que circula en sen-
tido opuesto, el sol, etc., entra en la
cámara delantera.
●La señal está sucia, descolorida, inclinada
o doblada.
●El contraste de la señal electrónica es
bajo.
●La señal o parte de ella queda escondida
por las hojas de un árbol, un poste, etc.
●La señal solo es visible para la cámara
delantera brevemente.
Función de notificaciones

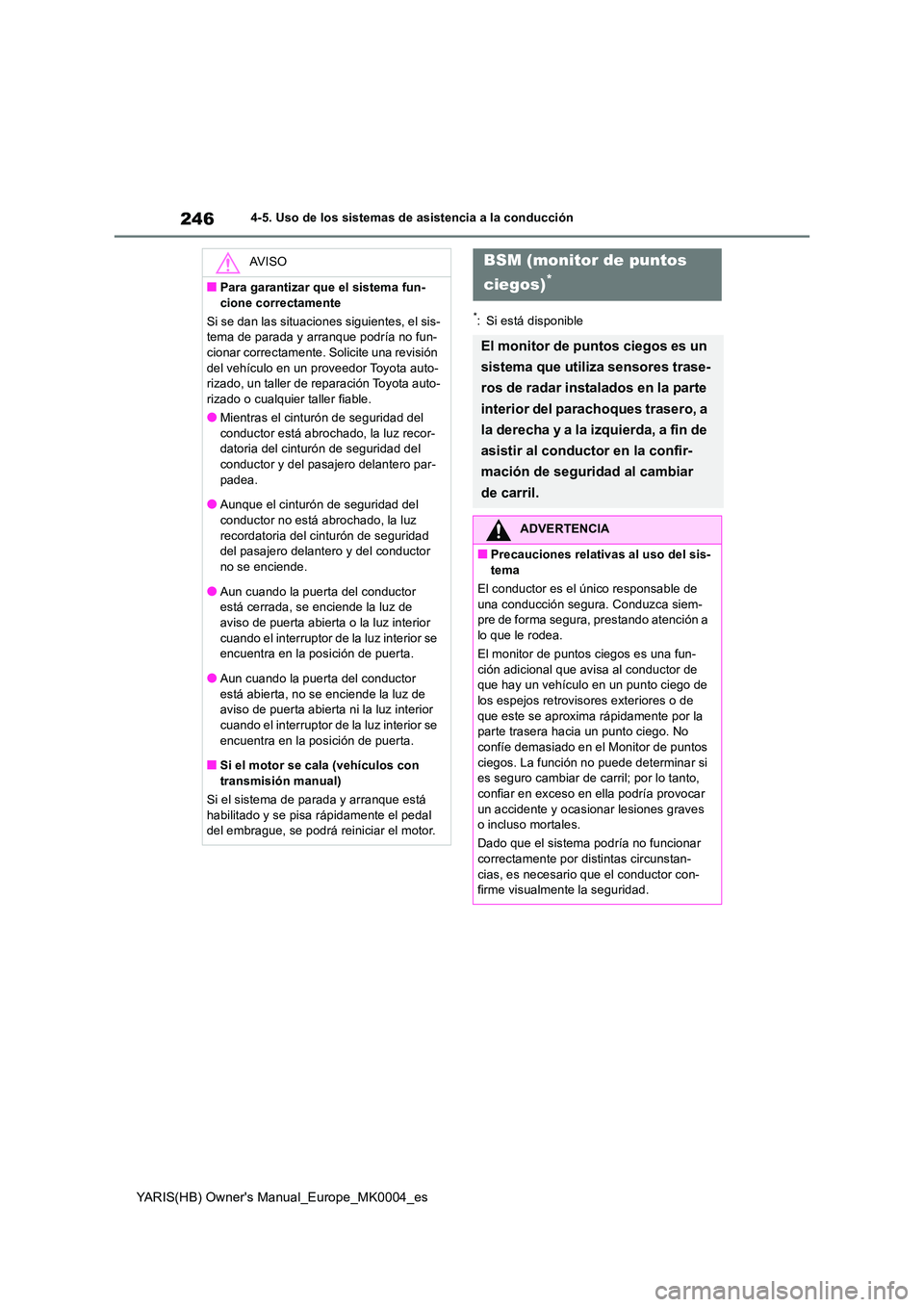

246
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
*: Si está disponible
AV I S O
■Para garantizar que el sistema fun-
cione correctamente
Si se dan las situaciones siguientes, el sis- tema de parada y arranque podría no fun-cionar correctamente. Solicite una revisión
del vehículo en un proveedor Toyota auto- rizado, un taller de reparación Toyota auto-rizado o cualquier taller fiable.
●Mientras el cinturón de seguridad del
conductor está abrochado, la luz recor- datoria del cinturón de seguridad del conductor y del pasajero delantero par-
padea.
●Aunque el cinturón de seguridad del conductor no está abrochado, la luz
recordatoria del cinturón de seguridad del pasajero delantero y del conductor no se enciende.
●Aun cuando la puerta del conductor está cerrada, se enciende la luz de aviso de puerta abierta o la luz interior
cuando el interruptor de la luz interior se encuentra en la posición de puerta.
●Aun cuando la puerta del conductor
está abierta, no se enciende la luz de aviso de puerta abierta ni la luz interior
cuando el interruptor de la luz interior se encuentra en la posición de puerta.
■Si el motor se cala (vehículos con
transmisión manual)
Si el sistema de parada y arranque está habilitado y se pisa rápidamente el pedal del embrague, se podrá reiniciar el motor.
BSM (monitor de puntos
ciegos)*
El monitor de puntos ciegos es un
sistema que utiliza sensores trase-
ros de radar instalados en la parte
interior del parachoques trasero, a
la derecha y a la izquierda, a fin de
asistir al conductor en la confir-
mación de seguridad al cambiar
de carril.
ADVERTENCIA
■Precauciones relativas al uso del sis-
tema
El conductor es el único responsable de una conducción segura. Conduzca siem-pre de forma segura, prestando atención a
lo que le rodea.
El monitor de puntos ciegos es una fun- ción adicional que avisa al conductor de que hay un vehículo en un punto ciego de
los espejos retrovisores exteriores o de que este se aproxima rápidamente por la parte trasera hacia un punto ciego. No
confíe demasiado en el Monitor de puntos ciegos. La función no puede determinar si es seguro cambiar de carril; por lo tanto,
confiar en exceso en ella podría provocar un accidente y ocasionar lesiones graves o incluso mortales.
Dado que el sistema podría no funcionar
correctamente por distintas circunstan- cias, es necesario que el conductor con-firme visualmente la seguridad.

247
4
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Interruptores de control de los con-
tadores
Activación/desactivación del monitor de pun-
tos ciegos.
Indicadores de los espejos retrovi-
sores exteriores
Cuando se detecta un vehículo en un punto
ciego de los espejos retrovisores exteriores
o que se acerca rápidamente por detrás de
un punto ciego, el indicador del espejo retro-
visor exterior del lado detectado se
enciende. Si se acciona la palanca del inter-
mitente hacia el lado de la detección, el indi-
cador del espejo retrovisor exterior
parpadea.
Indicador de desactivación de BSM
Se ilumina cuando está deshabilitado el
monitor de puntos ciegos.
■Visibilidad del indicador de los espejos
retrovisores exteriores
Cuando la luz del sol es fuerte, es posible que resulte difícil ver el indicador del espejo retrovisor exterior.
■Cuando aparece “BSM no disponible
Ver manual del propietario” en el visua- lizador de información múltiple
Es posible que la zona del parachoques tra- sero alrededor de los sensores esté cubierta
de hielo, nieve, barro, etc. ( →P.247) El sis-
tema debería volver a funcionar con normali- dad una vez retirado el hielo, la nieve, el barro, etc., del parachoques trasero. Ade-
más, es posible que lo s sensores no funcio- nen correctamente al conducir el vehículo en condiciones de calor o frío extremo.
■Cuando aparece “Avería de BSM Visite
su concesionario” en el visualizador de información múltiple
Es posible que se haya producido un error en el sensor o que esté mal alineado. Solicite
una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■Personalización
Algunas funciones pueden personalizarse.
( →P.442)
■Certificaciones del monitor de puntos ciegos
→ P.552
Componentes del sistema
ADVERTENCIA
■Manipulación del sensor del radar
trasero
Los sensores del monitor de puntos cie- gos están instalados detrás del paracho-
ques trasero, en el lado derecho e izquierdo respectivamente. Observe las indicaciones siguientes para asegurarse
de que el monitor de puntos ciegos fun- cione correctamente.

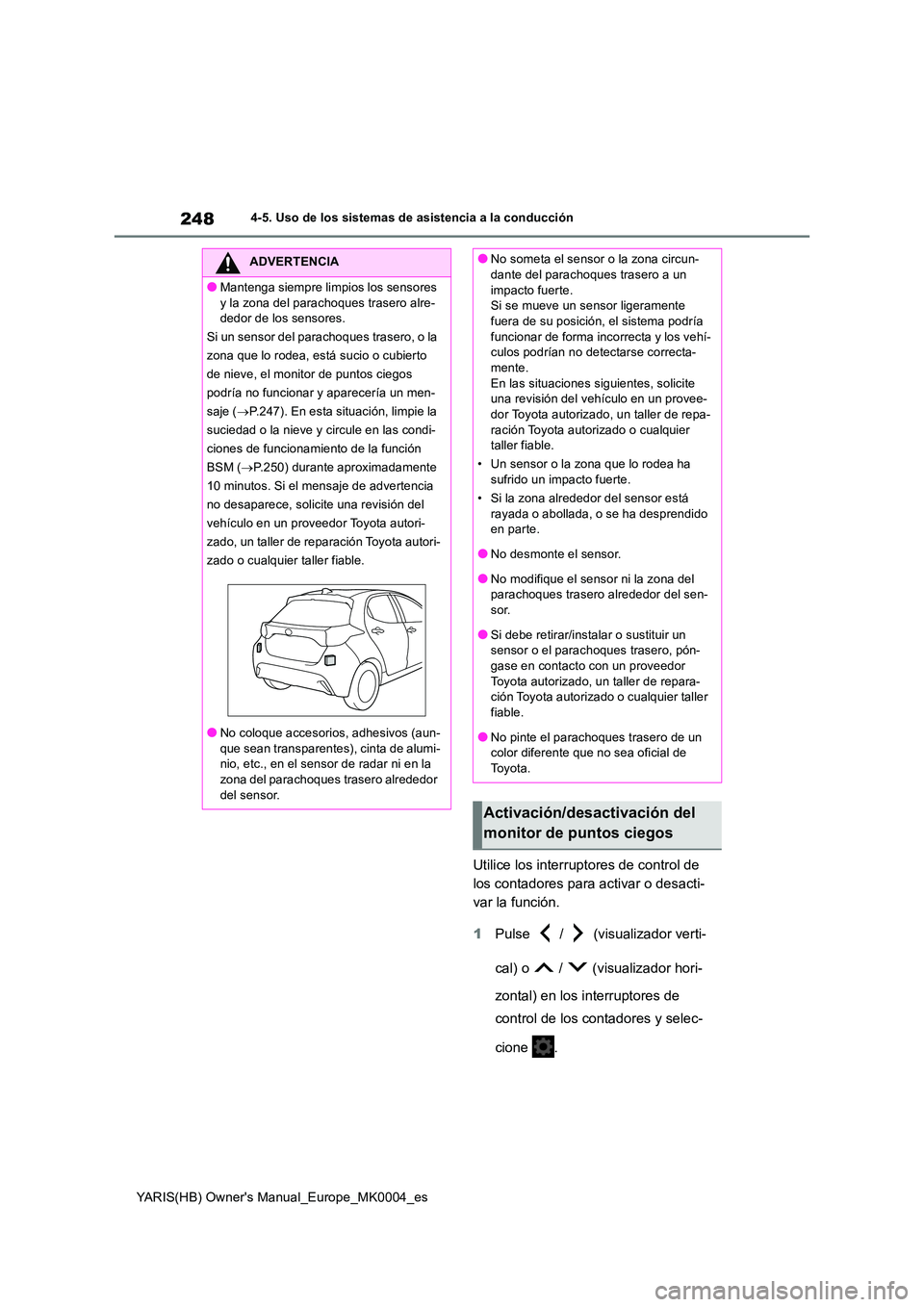

248
YARIS(HB) Owner's Manual_Europe_MK0004_es
4-5. Uso de los sistemas de asistencia a la conducción
Utilice los interruptores de control de
los contadores para activar o desacti-
var la función.
1 Pulse / (visualizador verti-
cal) o / (visualizador hori-
zontal) en los interruptores de
control de los contadores y selec-
cione .
ADVERTENCIA
●Mantenga siempre limpios los sensores
y la zona del parachoques trasero alre- dedor de los sensores.
Si un sensor del parac hoques trasero, o la
zona que lo rodea, está sucio o cubierto
de nieve, el monitor de puntos ciegos
podría no funcionar y aparecería un men-
saje ( →P.247). En esta situación, limpie la
suciedad o la nieve y circule en las condi-
ciones de funcionamiento de la función
BSM ( →P.250) durante aproximadamente
10 minutos. Si el mensaje de advertencia
no desaparece, solicite una revisión del
vehículo en un proveedor Toyota autori-
zado, un taller de reparación Toyota autori-
zado o cualquier taller fiable.
●No coloque accesorios, adhesivos (aun- que sean transparentes), cinta de alumi-nio, etc., en el sensor de radar ni en la
zona del parachoques trasero alrededor del sensor.
●No someta el sensor o la zona circun-dante del parachoques trasero a un
impacto fuerte. Si se mueve un sensor ligeramente fuera de su posición, el sistema podría
funcionar de forma incorrecta y los vehí- culos podrían no detectarse correcta-mente.
En las situaciones siguientes, solicite una revisión del vehículo en un provee-dor Toyota autorizado, un taller de repa-
ración Toyota autorizado o cualquier taller fiable.
• Un sensor o la zona que lo rodea ha sufrido un impacto fuerte.
• Si la zona alrededor del sensor está
rayada o abollada, o se ha desprendido en parte.
●No desmonte el sensor.
●No modifique el sensor ni la zona del parachoques trasero alrededor del sen-sor.
●Si debe retirar/instalar o sustituir un sensor o el parach oques trasero, pón- gase en contacto con un proveedor
Toyota autorizado, un taller de repara- ción Toyota autorizado o cualquier taller fiable.
●No pinte el parachoques trasero de un color diferente que no sea oficial de Toyota.
Activación/desactivación del
monitor de puntos ciegos
