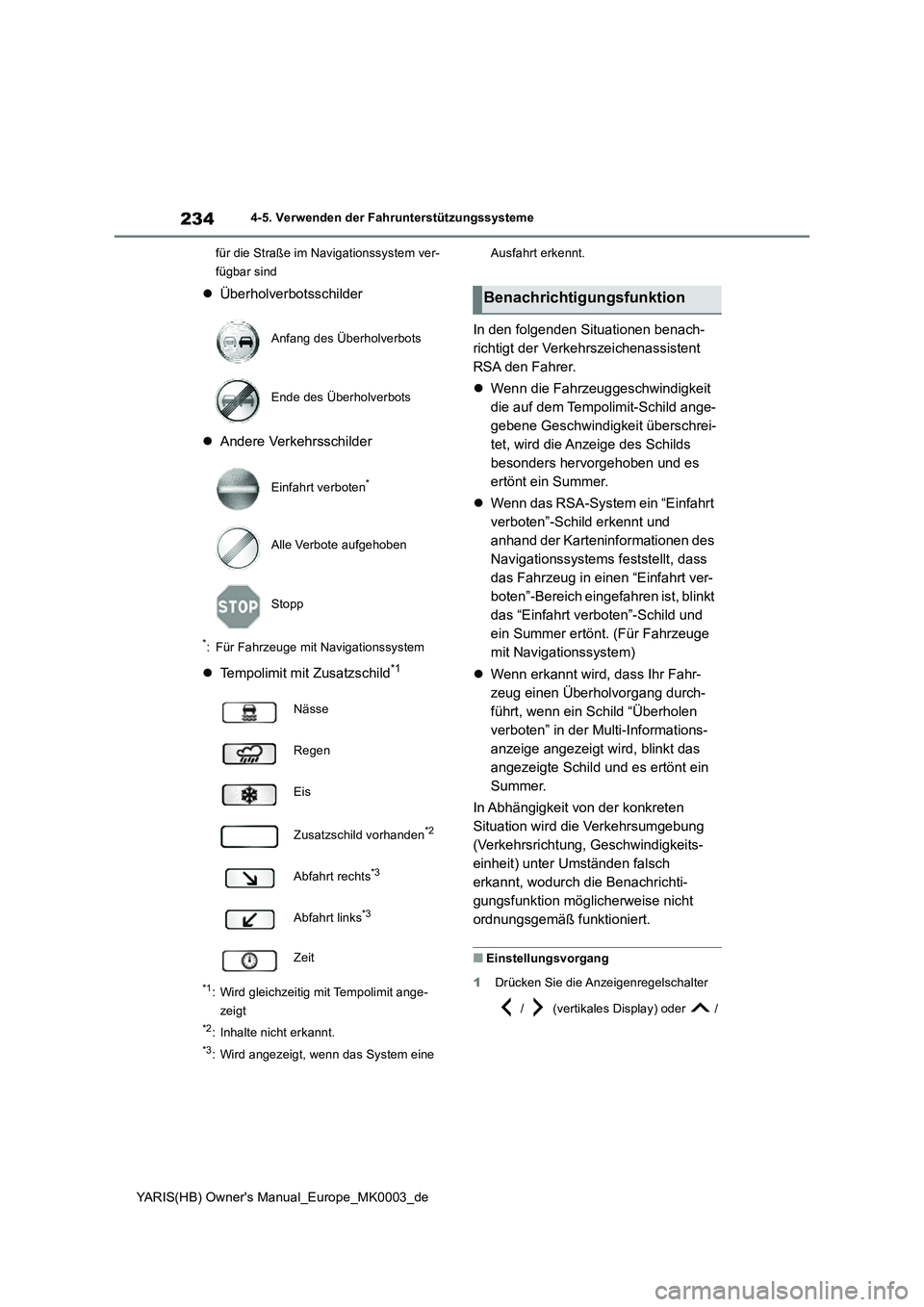

234
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
für die Straße im Navigationssystem ver-
fügbar sind
zÜberholverbotsschilder
zAndere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem
zTempolimit mit Zusatzschild*1
*1: Wird gleichzeitig mit Tempolimit ange-
zeigt
*2: Inhalte nicht erkannt.
*3: Wird angezeigt, wenn das System eine Ausfahrt erkennt.
In den folgenden Situationen benach-
richtigt der Verkehrszeichenassistent
RSA den Fahrer.
zWenn die Fahrzeuggeschwindigkeit
die auf dem Tempolimit-Schild ange-
gebene Geschwindigkeit überschrei-
tet, wird die Anzeige des Schilds
besonders hervorgehoben und es
ertönt ein Summer.
zWenn das RSA-System ein “Einfahrt
verboten”-Schild erkennt und
anhand der Karteninformationen des
Navigationssystems feststellt, dass
das Fahrzeug in einen “Einfahrt ver-
boten”-Bereich eingefahren ist, blinkt
das “Einfahrt verboten”-Schild und
ein Summer ertönt. (Für Fahrzeuge
mit Navigationssystem)
zWenn erkannt wird, dass Ihr Fahr-
zeug einen Überholvorgang durch-
führt, wenn ein Schild “Überholen
verboten” in der Multi-Informations-
anzeige angezeigt wird, blinkt das
angezeigte Schild und es ertönt ein
Summer.
In Abhängigkeit von der konkreten
Situation wird die Verkehrsumgebung
(Verkehrsrichtung, Geschwindigkeits-
einheit) unter Umständen falsch
erkannt, wodurch die Benachrichti-
gungsfunktion möglicherweise nicht
ordnungsgemäß funktioniert.
■Einstellungsvorgang
1Drücken Sie die Anzeigenregelschalter
/ (vertikales Display) oder / Anfang des Überholverbots
Ende des Überholverbots
Einfahrt verboten
*
Alle Verbote aufgehoben
Stopp
Nässe
Regen
Eis
Zusatzschild vorhanden
*2
Abfahrt rechts*3
Abfahrt links*3
Zeit
Benachrichtigungsfunktion

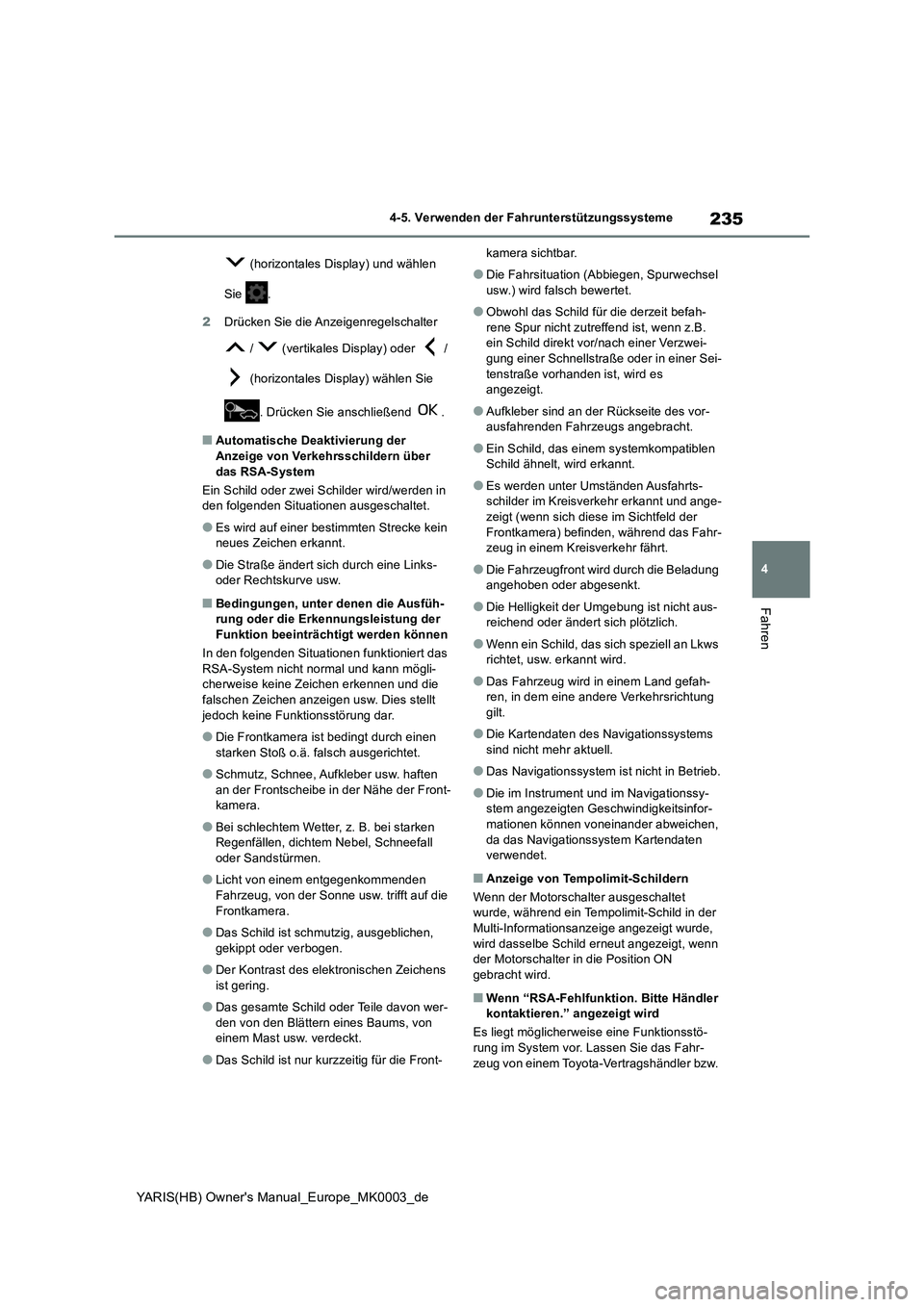

235
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
(horizontales Display) und wählen
Sie .
2Drücken Sie die Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display) wählen Sie
. Drücken Sie anschließend .
■Automatische Deaktivierung der
Anzeige von Verkehrsschildern über
das RSA-System
Ein Schild oder zwei Schilder wird/werden in
den folgenden Situationen ausgeschaltet.
●Es wird auf einer bestimmten Strecke kein
neues Zeichen erkannt.
●Die Straße ändert sich durch eine Links-
oder Rechtskurve usw.
■Bedingungen, unter denen die Ausfüh-
rung oder die Erkennungsleistung der
Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das
RSA-System nicht normal und kann mögli-
cherweise keine Zeichen erkennen und die
falschen Zeichen anzeigen usw. Dies stellt
jedoch keine Funktionsstörung dar.
●Die Frontkamera ist bedingt durch einen
starken Stoß o.ä. falsch ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. haften
an der Frontscheibe in der Nähe der Front-
kamera.
●Bei schlechtem Wetter, z. B. bei starken
Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.
●Licht von einem entgegenkommenden
Fahrzeug, von der Sonne usw. trifft auf die
Frontkamera.
●Das Schild ist schmutzig, ausgeblichen,
gekippt oder verbogen.
●Der Kontrast des elektronischen Zeichens
ist gering.
●Das gesamte Schild oder Teile davon wer-
den von den Blättern eines Baums, von
einem Mast usw. verdeckt.
●Das Schild ist nur kurzzeitig für die Front-kamera sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel
usw.) wird falsch bewertet.
●Obwohl das Schild für die derzeit befah-
rene Spur nicht zutreffend ist, wenn z.B.
ein Schild direkt vor/nach einer Verzwei-
gung einer Schnellstraße oder in einer Sei-
tenstraße vorhanden ist, wird es
angezeigt.
●Aufkleber sind an der Rückseite des vor-
ausfahrenden Fahrzeugs angebracht.
●Ein Schild, das einem systemkompatiblen
Schild ähnelt, wird erkannt.
●Es werden unter Umständen Ausfahrts-
schilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der
Frontkamera) befinden, während das Fahr-
zeug in einem Kreisverkehr fährt.
●Die Fahrzeugfront wird durch die Beladung
angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-
reichend oder ändert sich plötzlich.
●Wenn ein Schild, das sich speziell an Lkws
richtet, usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung
gilt.
●Die Kartendaten des Navigationssystems
sind nicht mehr aktuell.
●Das Navigationssystem ist nicht in Betrieb.
●Die im Instrument und im Navigationssy-
stem angezeigten Geschwindigkeitsinfor-
mationen können voneinander abweichen,
da das Navigationssystem Kartendaten
verwendet.
■Anzeige von Tempolimit-Schildern
Wenn der Motorschalter ausgeschaltet
wurde, während ein Tempolimit-Schild in der
Multi-Informationsanzeige angezeigt wurde,
wird dasselbe Schild erneut angezeigt, wenn
der Motorschalter in die Position ON
gebracht wird.
■Wenn “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.

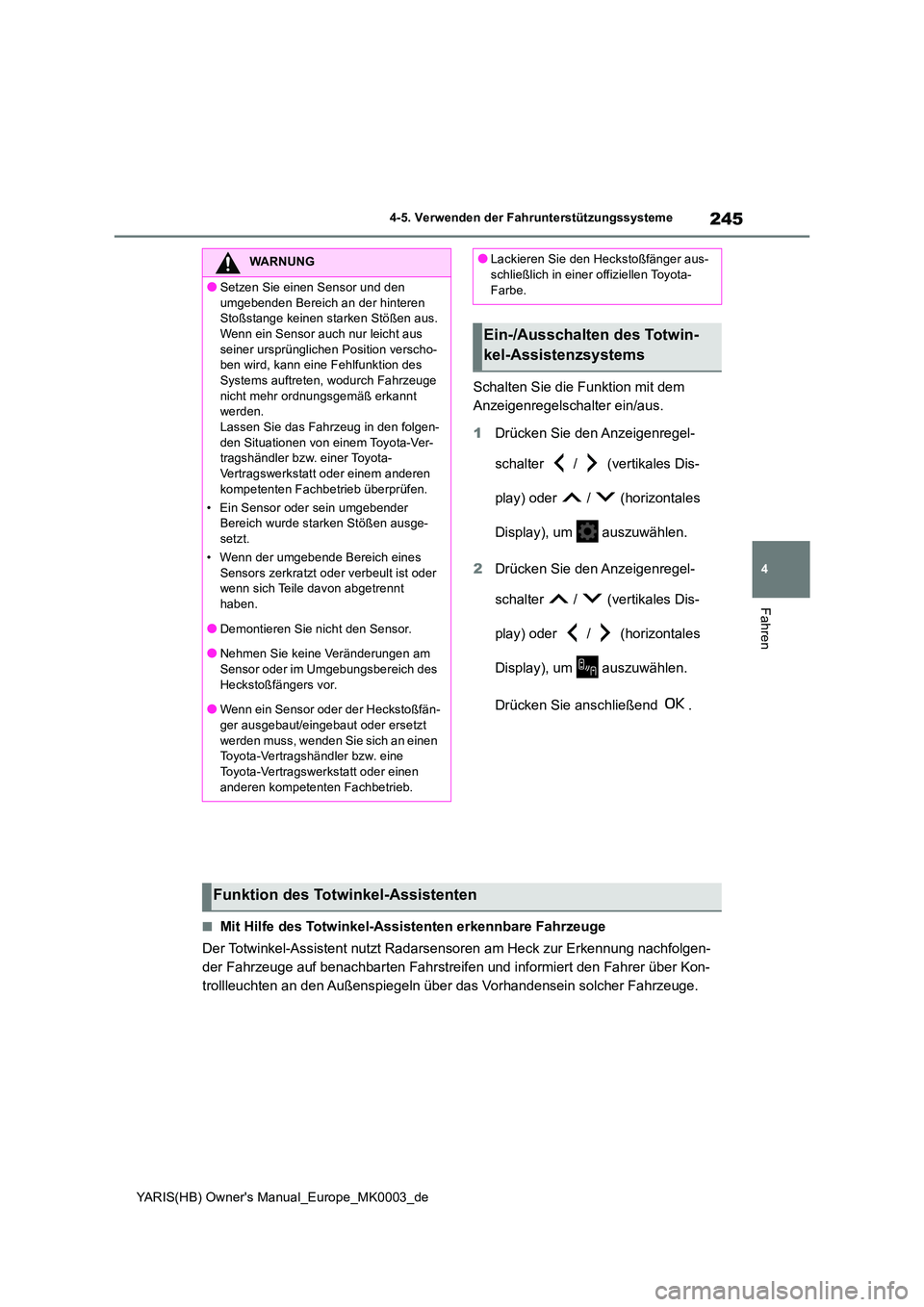

245
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
1 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
Drücken Sie anschließend .
■Mit Hilfe des Totwinkel-Assistenten erkennbare Fahrzeuge
Der Totwinkel-Assistent nutzt Radarsensoren am Heck zur Erkennung nachfolgen-
der Fahrzeuge auf benachbarten Fahrstreifen und informiert den Fahrer über Kon-
trollleuchten an den Außenspiegeln über das Vorhandensein solcher Fahrzeuge.
WARNUNG
●Setzen Sie einen Sensor und den
umgebenden Bereich an der hinteren Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht aus
seiner ursprünglichen Position verscho- ben wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge
nicht mehr ordnungsgemäß erkannt werden.Lassen Sie das Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
• Ein Sensor oder sein umgebender Bereich wurde starken Stößen ausge-setzt.
• Wenn der umgebende Bereich eines
Sensors zerkratzt oder verbeult ist oder wenn sich Teile davon abgetrennt haben.
●Demontieren Sie nicht den Sensor.
●Nehmen Sie keine Veränderungen am Sensor oder im Umgebungsbereich des
Heckstoßfängers vor.
●Wenn ein Sensor oder der Heckstoßfän-
ger ausgebaut/eingebaut oder ersetzt werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Lackieren Sie den Heckstoßfänger aus-schließlich in einer offiziellen Toyota-
Farbe.
Ein-/Ausschalten des Totwin-
kel-Assistenzsystems
Funktion des Totwinkel-Assistenten

249
4

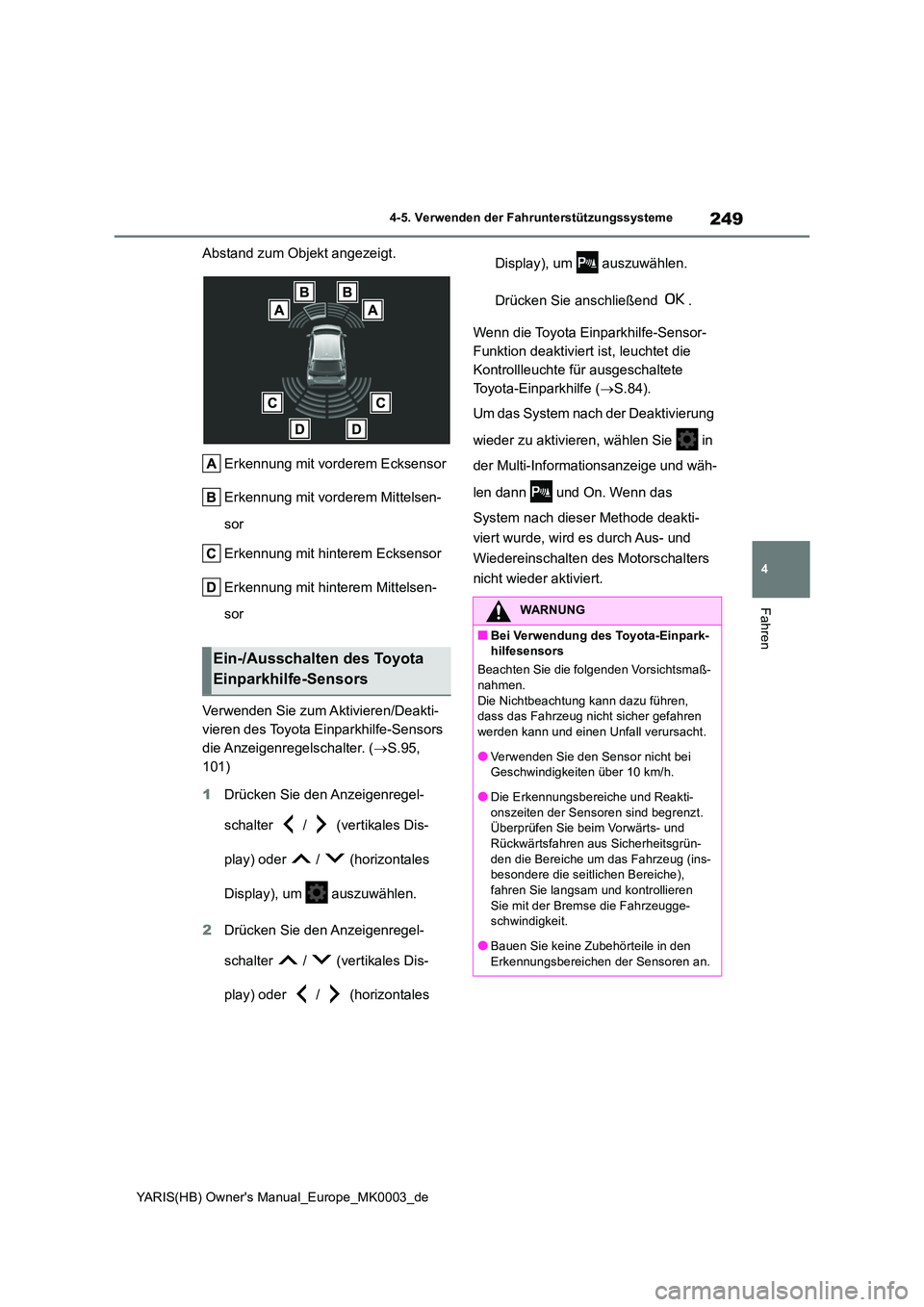

YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Abstand zum Objekt angezeigt.
Erkennung mit vorderem Ecksensor
Erkennung mit vorderem Mittelsen-
sor
Erkennung mit hinterem Ecksensor
Erkennung mit hinterem Mittelsen-
sor
Verwenden Sie zum Aktivieren/Deakti-
vieren des Toyota Einparkhilfe-Sensors
die Anzeigenregelschalter. ( →S.95,
101)
1 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
Drücken Sie anschließend .
Wenn die Toyota Einparkhilfe-Sensor-
Funktion deaktiviert ist, leuchtet die
Kontrollleuchte für ausgeschaltete
Toyota-Einparkhilfe ( →S.84).
Um das System nach der Deaktivierung
wieder zu aktivieren, wählen Sie in
der Multi-Informationsanzeige und wäh-
len dann und On. Wenn das
System nach dieser Methode deakti-
viert wurde, wird es durch Aus- und
Wiedereinschalten des Motorschalters
nicht wieder aktiviert.
Ein-/Ausschalten des Toyota
Einparkhilfe-Sensors
WARNUNG
■Bei Verwendung des Toyota-Einpark- hilfesensors
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Die Nichtbeachtung kann dazu führen, dass das Fahrzeug nicht sicher gefahren
werden kann und einen Unfall verursacht.
●Verwenden Sie den Sensor nicht bei Geschwindigkeiten über 10 km/h.
●Die Erkennungsbereiche und Reakti-onszeiten der Sensoren sind begrenzt. Überprüfen Sie beim Vorwärts- und
Rückwärtsfahren aus Sicherheitsgrün- den die Bereiche um das Fahrzeug (ins-besondere die seitlichen Bereiche),
fahren Sie langsam und kontrollieren Sie mit der Bremse die Fahrzeugge-schwindigkeit.
●Bauen Sie keine Zubehörteile in den Erkennungsbereichen der Sensoren an.

253
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

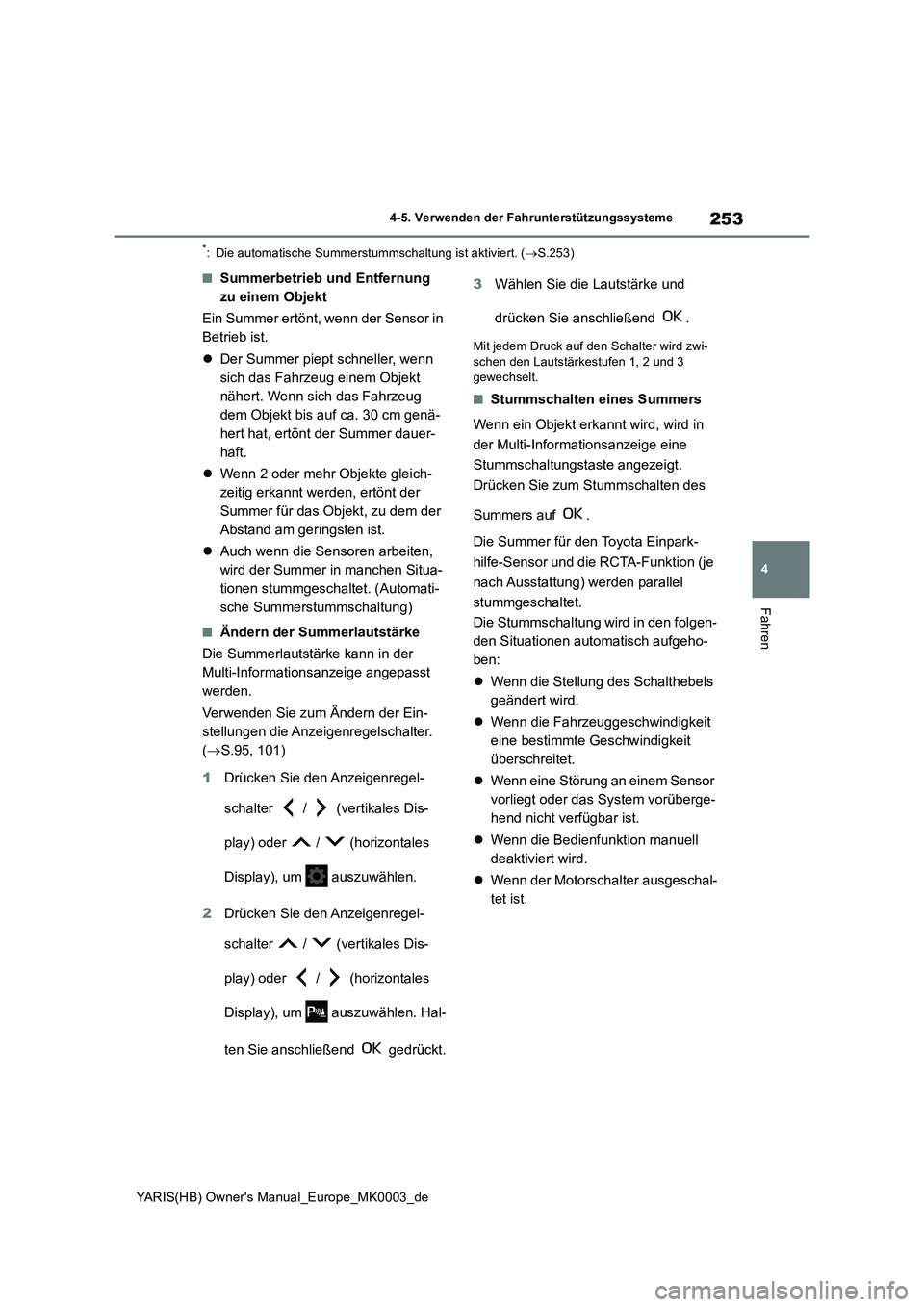

*: Die automatische Summerstummschaltung ist aktiviert. (→S.253)
■Summerbetrieb und Entfernung
zu einem Objekt
Ein Summer ertönt, wenn der Sensor in
Betrieb ist.
zDer Summer piept schneller, wenn
sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug
dem Objekt bis auf ca. 30 cm genä-
hert hat, ertönt der Summer dauer-
haft.
zWenn 2 oder mehr Objekte gleich-
zeitig erkannt werden, ertönt der
Summer für das Objekt, zu dem der
Abstand am geringsten ist.
zAuch wenn die Sensoren arbeiten,
wird der Summer in manchen Situa-
tionen stummgeschaltet. (Automati-
sche Summerstummschaltung)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der
Multi-Informationsanzeige angepasst
werden.
Verwenden Sie zum Ändern der Ein-
stellungen die Anzeigenregelschalter.
(→S.95, 101)
1Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen. Hal-
ten Sie anschließend gedrückt.3Wählen Sie die Lautstärke und
drücken Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi-
schen den Lautstärkestufen 1, 2 und 3
gewechselt.
■Stummschalten eines Summers
Wenn ein Objekt erkannt wird, wird in
der Multi-Informationsanzeige eine
Stummschaltungstaste angezeigt.
Drücken Sie zum Stummschalten des
Summers auf .
Die Summer für den Toyota Einpark-
hilfe-Sensor und die RCTA-Funktion (je
nach Ausstattung) werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch aufgeho-
ben:
zWenn die Stellung des Schalthebels
geändert wird.
zWenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
zWenn eine Störung an einem Sensor
vorliegt oder das System vorüberge-
hend nicht verfügbar ist.
zWenn die Bedienfunktion manuell
deaktiviert wird.
zWenn der Motorschalter ausgeschal-
tet ist.

254

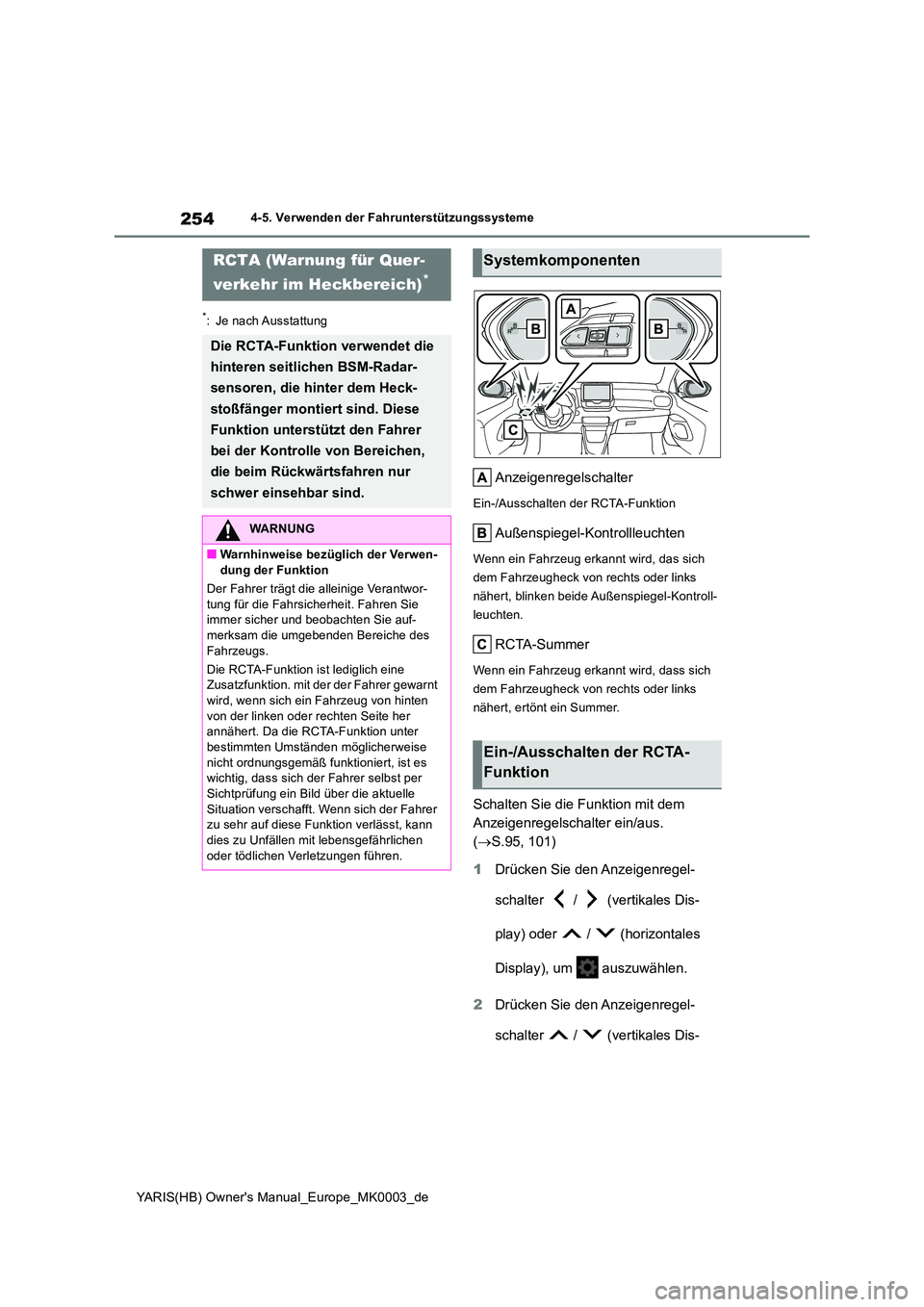

YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
*: Je nach Ausstattung
Anzeigenregelschalter
Ein-/Ausschalten der RCTA-Funktion
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug erkannt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, blinken beide Außenspiegel-Kontroll-
leuchten.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, dass sich
dem Fahrzeugheck von rechts oder links
nähert, ertönt ein Summer.
Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
( →S.95, 101)
1 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
RCTA (Warnung für Quer-
verkehr im Heckbereich)*
Die RCTA-Funktion verwendet die
hinteren seitlichen BSM-Radar-
sensoren, die hinter dem Heck-
stoßfänger montiert sind. Diese
Funktion unterstützt den Fahrer
bei der Kontrolle von Bereichen,
die beim Rückwärtsfahren nur
schwer einsehbar sind.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung der Funktion
Der Fahrer trägt die alleinige Verantwor- tung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie auf-
merksam die umgebenden Bereiche des Fahrzeugs.
Die RCTA-Funktion ist lediglich eine Zusatzfunktion. mit der der Fahrer gewarnt
wird, wenn sich ein Fahrzeug von hinten von der linken oder rechten Seite her annähert. Da die RCTA-Funktion unter
bestimmten Umständen möglicherweise nicht ordnungsgemäß funktioniert, ist es wichtig, dass sich der Fahrer selbst per
Sichtprüfung ein Bild über die aktuelle Situation verschafft. Wenn sich der Fahrer zu sehr auf diese Funktion verlässt, kann
dies zu Unfällen mit lebensgefährlichen oder tödlichen Verletzungen führen.
Systemkomponenten
Ein-/Ausschalten der RCTA-
Funktion

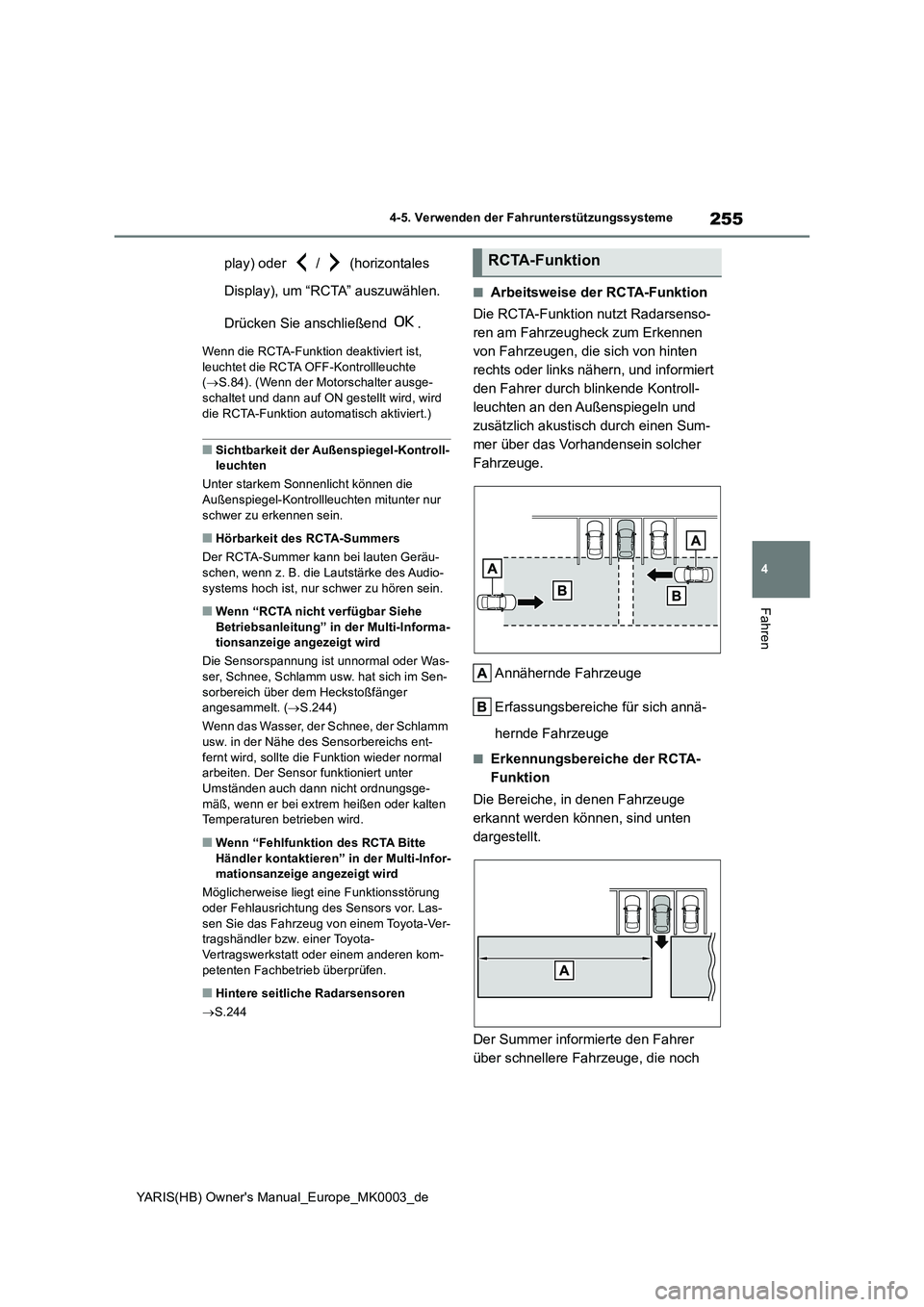

255
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
play) oder / (horizontales
Display), um “RCTA” auszuwählen.
Drücken Sie anschließend .
Wenn die RCTA-Funktion deaktiviert ist, leuchtet die RCTA OFF-Kontrollleuchte ( →S.84). (Wenn der Motorschalter ausge-
schaltet und dann auf ON gestellt wird, wird die RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegel-Kontroll-leuchten
Unter starkem Sonnenlicht können die
Außenspiegel-Kontrollleuchten mitunter nur schwer zu erkennen sein.
■Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann bei lauten Geräu- schen, wenn z. B. die Lautstärke des Audio-
systems hoch ist, nur schwer zu hören sein.
■Wenn “RCTA nicht verfügbar Siehe Betriebsanleitung” in der Multi-Informa-tionsanzeige angezeigt wird
Die Sensorspannung ist unnormal oder Was-
ser, Schnee, Schlamm usw. hat sich im Sen- sorbereich über dem Heckstoßfänger angesammelt. ( →S.244)
Wenn das Wasser, der Schnee, der Schlamm
usw. in der Nähe des Sensorbereichs ent- fernt wird, sollte die Funktion wieder normal arbeiten. Der Sensor funktioniert unter
Umständen auch dann nicht ordnungsge- mäß, wenn er bei extrem heißen oder kalten Temperaturen betrieben wird.
■Wenn “Fehlfunktion des RCTA Bitte
Händler kontaktieren” in der Multi-Infor- mationsanzeige angezeigt wird
Möglicherweise liegt eine Funktionsstörung oder Fehlausrichtung des Sensors vor. Las-
sen Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
■Hintere seitliche Radarsensoren
→ S.244
■Arbeitsweise der RCTA-Funktion
Die RCTA-Funktion nutzt Radarsenso-
ren am Fahrzeugheck zum Erkennen
von Fahrzeugen, die sich von hinten
rechts oder links nähern, und informiert
den Fahrer durch blinkende Kontroll-
leuchten an den Außenspiegeln und
zusätzlich akustisch durch einen Sum-
mer über das Vorhandensein solcher
Fahrzeuge.
Annähernde Fahrzeuge
Erfassungsbereiche für sich annä-
hernde Fahrzeuge
■Erkennungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erkannt werden können, sind unten
dargestellt.
Der Summer informierte den Fahrer
über schnellere Fahrzeuge, die noch
RCTA-Funktion

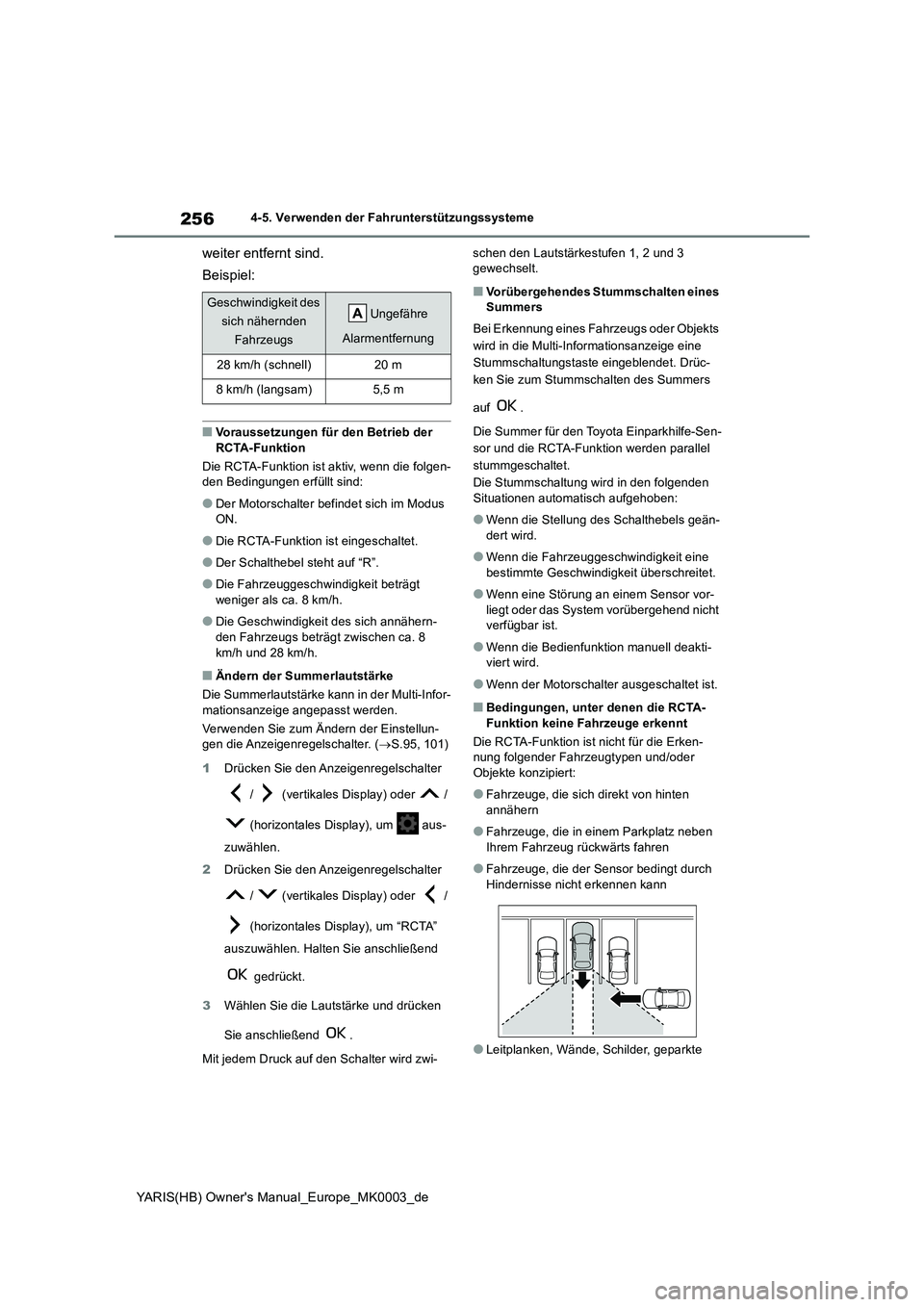

256
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
weiter entfernt sind.
Beispiel:
■Voraussetzungen für den Betrieb der
RCTA-Funktion
Die RCTA-Funktion ist aktiv, wenn die folgen- den Bedingungen erfüllt sind:
●Der Motorschalter befindet sich im Modus ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf “R”.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich annähern-den Fahrzeugs beträgt zwischen ca. 8
km/h und 28 km/h.
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der Multi-Infor- mationsanzeige angepasst werden.
Verwenden Sie zum Ändern der Einstellun- gen die Anzeigenregelschalter. ( →S.95, 101)
1 Drücken Sie den Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display), um aus-
zuwählen.
2 Drücken Sie den Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display), um “RCTA”
auszuwählen. Halten Sie anschließend
gedrückt.
3 Wählen Sie die Lautstärke und drücken
Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi-
schen den Lautstärkestufen 1, 2 und 3 gewechselt.
■Vorübergehendes Stummschalten eines Summers
Bei Erkennung eines Fahrzeugs oder Objekts
wird in die Multi-Informationsanzeige eine
Stummschaltungstaste eingeblendet. Drüc-
ken Sie zum Stummschalten des Summers
auf .
Die Summer für den Toyota Einparkhilfe-Sen-
sor und die RCTA-Funktion werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgenden
Situationen automatisch aufgehoben:
●Wenn die Stellung des Schalthebels geän-
dert wird.
●Wenn die Fahrzeuggeschwindigkeit eine
bestimmte Geschwindigkeit überschreitet.
●Wenn eine Störung an einem Sensor vor-
liegt oder das System vorübergehend nicht verfügbar ist.
●Wenn die Bedienfunktion manuell deakti-viert wird.
●Wenn der Motorschalter ausgeschaltet ist.
■Bedingungen, unter denen die RCTA-Funktion keine Fahrzeuge erkennt
Die RCTA-Funktion ist nicht für die Erken- nung folgender Fahrzeugtypen und/oder
Objekte konzipiert:
●Fahrzeuge, die sich direkt von hinten
annähern
●Fahrzeuge, die in einem Parkplatz neben
Ihrem Fahrzeug rückwärts fahren
●Fahrzeuge, die der Sensor bedingt durch
Hindernisse nicht erkennen kann
●Leitplanken, Wände, Schilder, geparkte
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre
Alarmentfernung
28 km/h (schnell)20 m
8 km/h (langsam)5,5 m
