2020 TOYOTA YARIS HATCHBACK display

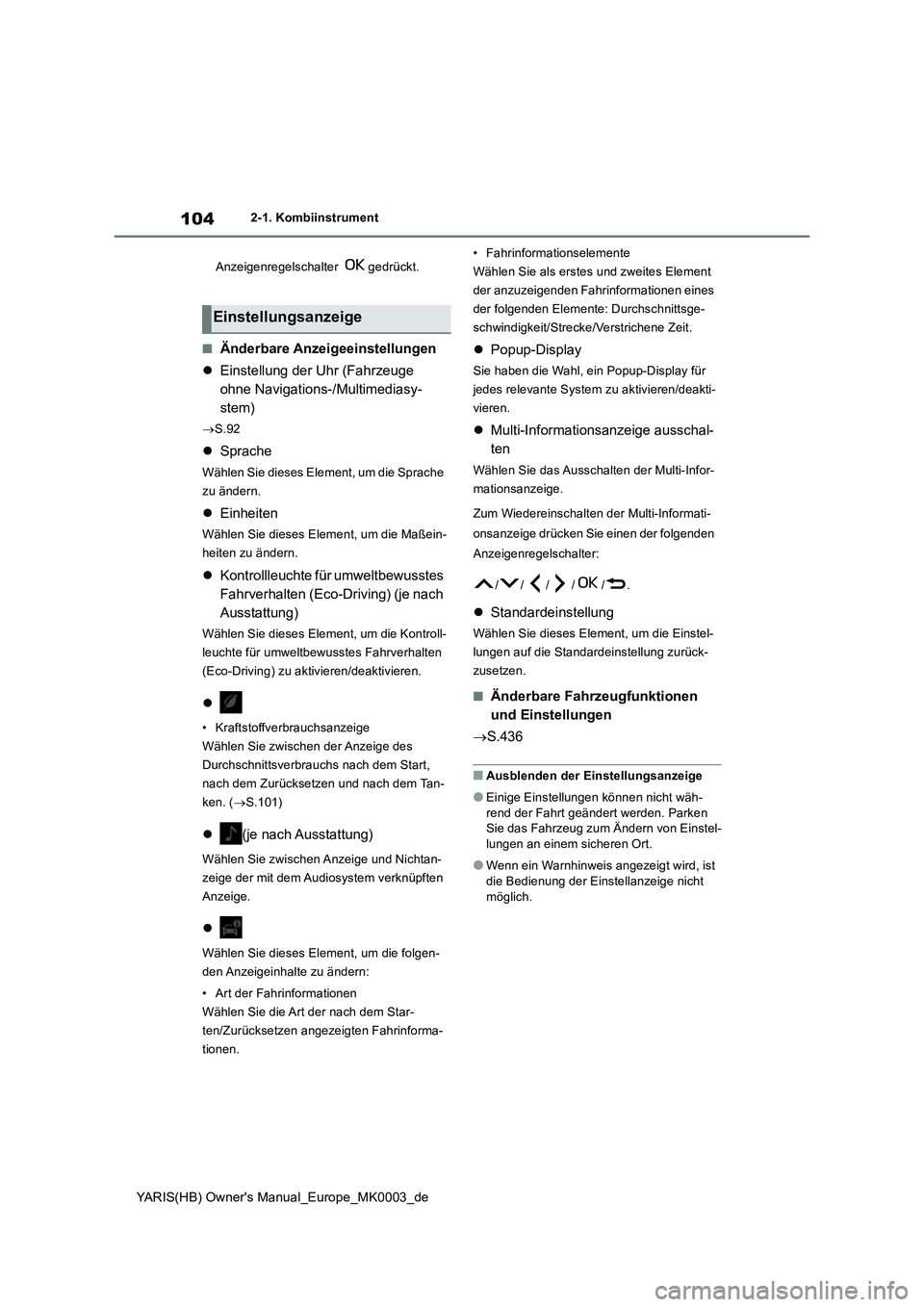

104
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Anzeigenregelschalter gedrückt.
■Änderbare Anzeigeeinstellungen
zEinstellung der Uhr (Fahrzeuge
ohne Navigations-/Multimediasy-
stem)
→S.92
zSprache
Wählen Sie dieses Element, um die Sprache
zu ändern.
zEinheiten
Wählen Sie dieses Element, um die Maßein-
heiten zu ändern.
zKontrollleuchte für umweltbewusstes
Fahrverhalten (Eco-Driving) (je nach
Ausstattung)
Wählen Sie dieses Element, um die Kontroll-
leuchte für umweltbewusstes Fahrverhalten
(Eco-Driving) zu aktivieren/deaktivieren.
z
• Kraftstoffverbrauchsanzeige
Wählen Sie zwischen der Anzeige des
Durchschnittsverbrauchs nach dem Start,
nach dem Zurücksetzen und nach dem Tan-
ken. (→S.101)
z(je nach Ausstattung)
Wählen Sie zwischen Anzeige und Nichtan-
zeige der mit dem Audiosystem verknüpften
Anzeige.
z
Wählen Sie dieses Element, um die folgen-
den Anzeigeinhalte zu ändern:
• Art der Fahrinformationen
Wählen Sie die Art der nach dem Star-
ten/Zurücksetzen angezeigten Fahrinforma-
tionen.• Fahrinformationselemente
Wählen Sie als erstes und zweites Element
der anzuzeigenden Fahrinformationen eines
der folgenden Elemente: Durchschnittsge-
schwindigkeit/Strecke/Verstrichene Zeit.
zPopup-Display
Sie haben die Wahl, ein Popup-Display für
jedes relevante System zu aktivieren/deakti-
vieren.
zMulti-Informationsanzeige ausschal-
ten
Wählen Sie das Ausschalten der Multi-Infor-
mationsanzeige.
Zum Wiedereinschalten der Multi-Informati-
onsanzeige drücken Sie einen der folgenden
Anzeigenregelschalter:
//// /.
zStandardeinstellung
Wählen Sie dieses Element, um die Einstel-
lungen auf die Standardeinstellung zurück-
zusetzen.
■Änderbare Fahrzeugfunktionen
und Einstellungen
→S.436
■Ausblenden der Einstellungsanzeige
●Einige Einstellungen können nicht wäh-
rend der Fahrt geändert werden. Parken
Sie das Fahrzeug zum Ändern von Einstel-
lungen an einem sicheren Ort.
●Wenn ein Warnhinweis angezeigt wird, ist
die Bedienung der Einstellanzeige nicht
möglich.
Einstellungsanzeige

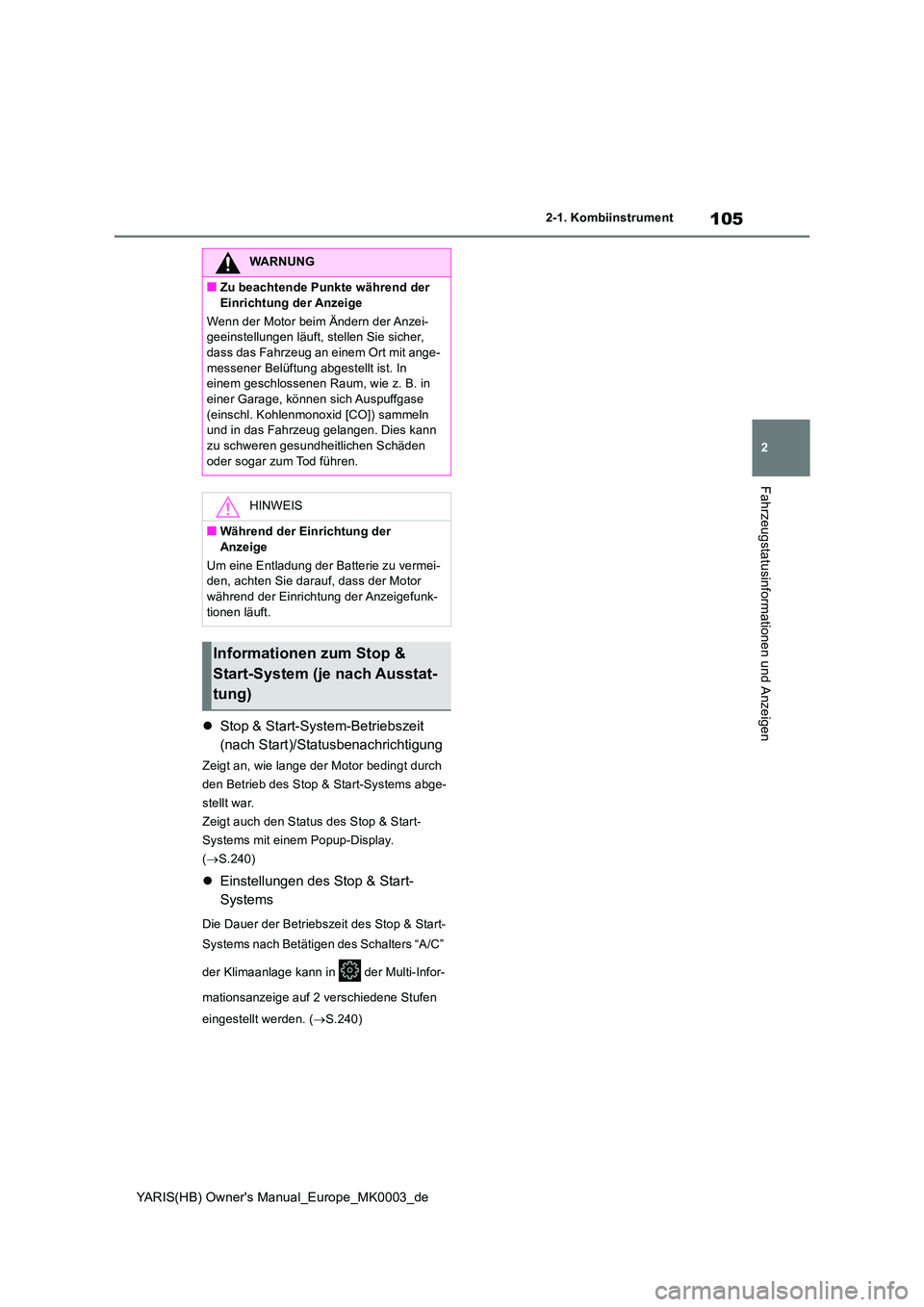

105
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
zStop & Start-System-Betriebszeit
(nach Start)/Statusbenachrichtigung
Zeigt an, wie lange der Motor bedingt durch
den Betrieb des Stop & Start-Systems abge-
stellt war.
Zeigt auch den Status des Stop & Start-
Systems mit einem Popup-Display.
( →S.240)
zEinstellungen des Stop & Start-
Systems
Die Dauer der Betriebszeit des Stop & Start-
Systems nach Betätigen des Schalters “A/C”
der Klimaanlage kann in der Multi-Infor-
mationsanzeige auf 2 verschiedene Stufen
eingestellt werden. ( →S.240)
WARNUNG
■Zu beachtende Punkte während der
Einrichtung der Anzeige
Wenn der Motor beim Ändern der Anzei- geeinstellungen läuft, stellen Sie sicher, dass das Fahrzeug an einem Ort mit ange-
messener Belüftung abgestellt ist. In einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann zu schweren gesundheitlichen Schäden
oder sogar zum Tod führen.
HINWEIS
■Während der Einrichtung der
Anzeige
Um eine Entladung der Batterie zu vermei- den, achten Sie darauf, dass der Motor während der Einrichtung der Anzeigefunk-
tionen läuft.
Informationen zum Stop &
Start-System (je nach Ausstat-
tung)

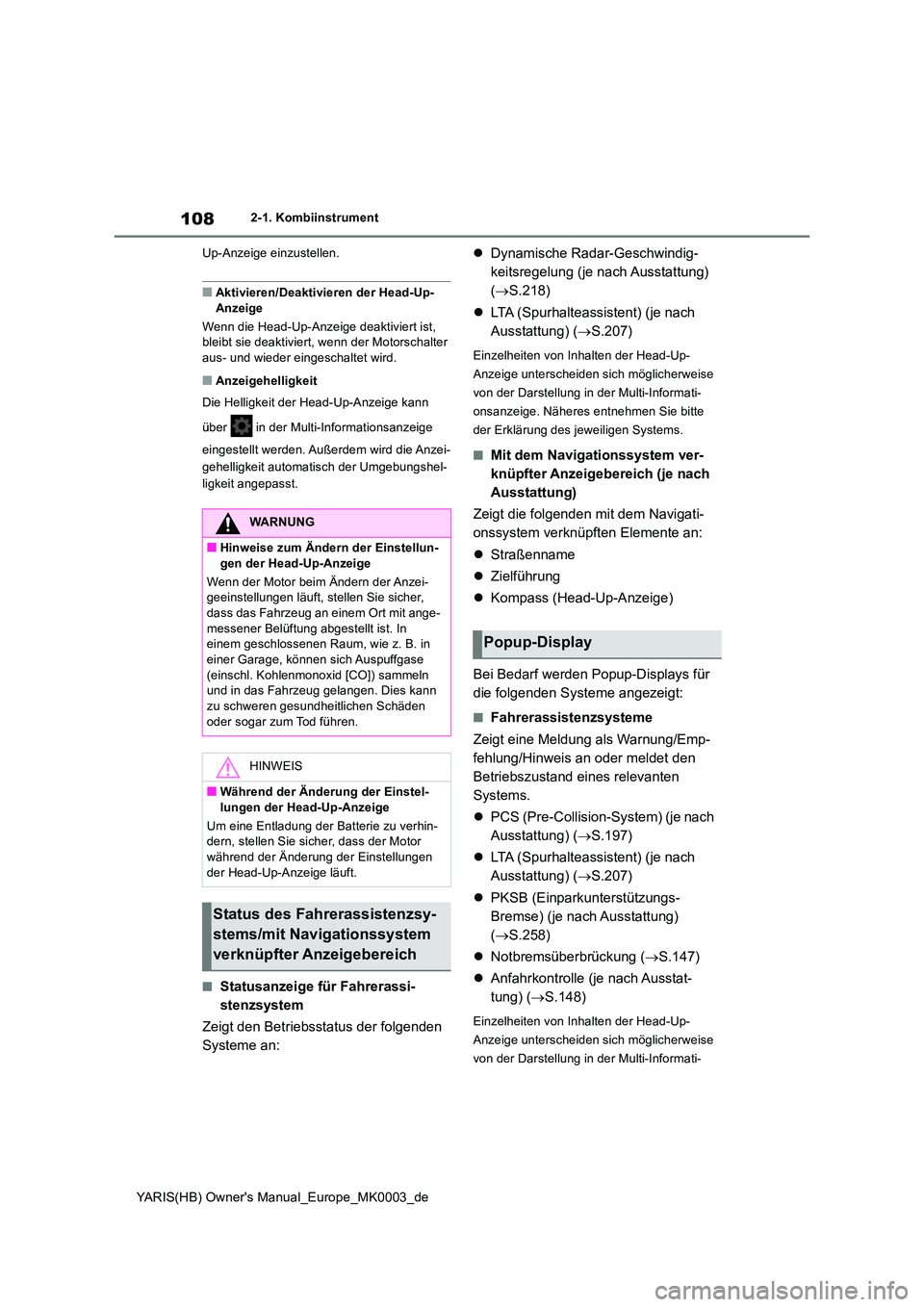

108
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Up-Anzeige einzustellen.
■Aktivieren/Deaktivieren der Head-Up-
Anzeige
Wenn die Head-Up-Anzeige deaktiviert ist, bleibt sie deaktiviert, wenn der Motorschalter aus- und wieder eingeschaltet wird.
■Anzeigehelligkeit
Die Helligkeit der Head-Up-Anzeige kann
über in der Multi-Informationsanzeige
eingestellt werden. Außerdem wird die Anzei-
gehelligkeit automatisch der Umgebungshel-
ligkeit angepasst.
■Statusanzeige für Fahrerassi-
stenzsystem
Zeigt den Betriebsstatus der folgenden
Systeme an:
z Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( →S.218)
z LTA (Spurhalteassistent) (je nach
Ausstattung) ( →S.207)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Mit dem Navigationssystem ver-
knüpfter Anzeigebereich (je nach
Ausstattung)
Zeigt die folgenden mit dem Navigati-
onssystem verknüpften Elemente an:
z Straßenname
z Zielführung
z Kompass (Head-Up-Anzeige)
Bei Bedarf werden Popup-Displays für
die folgenden Systeme angezeigt:
■Fahrerassistenzsysteme
Zeigt eine Meldung als Warnung/Emp-
fehlung/Hinweis an oder meldet den
Betriebszustand eines relevanten
Systems.
z PCS (Pre-Collision-System) (je nach
Ausstattung) ( →S.197)
z LTA (Spurhalteassistent) (je nach
Ausstattung) ( →S.207)
z PKSB (Einparkunterstützungs-
Bremse) (je nach Ausstattung)
( →S.258)
z Notbremsüberbrückung (→S.147)
z Anfahrkontrolle (je nach Ausstat-
tung) ( →S.148)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
WARNUNG
■Hinweise zum Ändern der Einstellun- gen der Head-Up-Anzeige
Wenn der Motor beim Ändern der Anzei- geeinstellungen läuft, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit ange- messener Belüftung abgestellt ist. In einem geschlossenen Raum, wie z. B. in
einer Garage, können sich Auspuffgase (einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■Während der Änderung der Einstel-
lungen der Head-Up-Anzeige
Um eine Entladung der Batterie zu verhin- dern, stellen Sie sicher, dass der Motor während der Änderung der Einstellungen
der Head-Up-Anzeige läuft.
Status des Fahrerassistenzsy-
stems/mit Navigationssystem
verknüpfter Anzeigebereich
Popup-Display

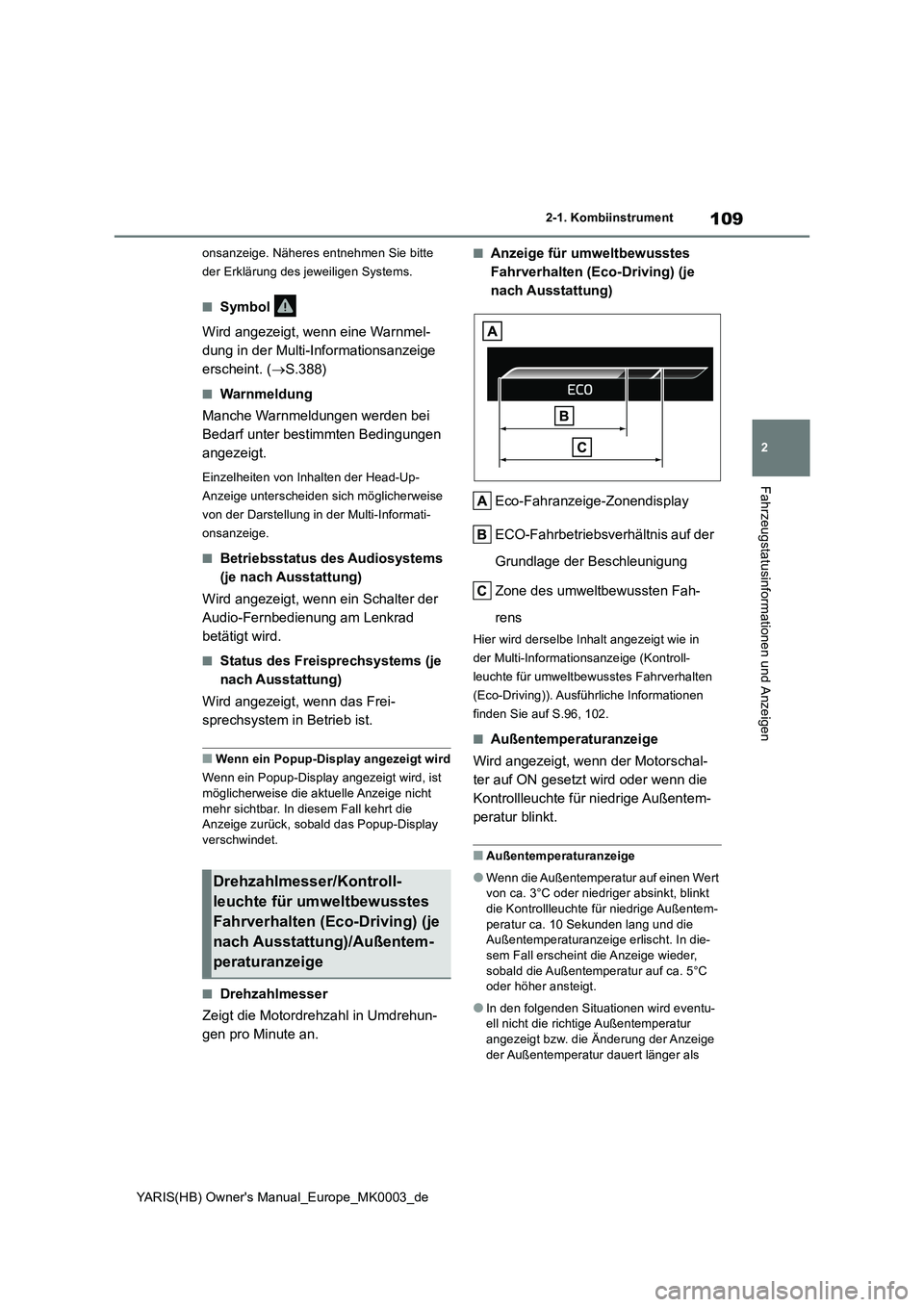

109
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Symbol
Wird angezeigt, wenn eine Warnmel-
dung in der Multi-Informationsanzeige
erscheint. (→S.388)
■Warnmeldung
Manche Warnmeldungen werden bei
Bedarf unter bestimmten Bedingungen
angezeigt.
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige.
■Betriebsstatus des Audiosystems
(je nach Ausstattung)
Wird angezeigt, wenn ein Schalter der
Audio-Fernbedienung am Lenkrad
betätigt wird.
■Status des Freisprechsystems (je
nach Ausstattung)
Wird angezeigt, wenn das Frei-
sprechsystem in Betrieb ist.
■Wenn ein Popup-Display angezeigt wird
Wenn ein Popup-Display angezeigt wird, ist
möglicherweise die aktuelle Anzeige nicht
mehr sichtbar. In diesem Fall kehrt die
Anzeige zurück, sobald das Popup-Display
verschwindet.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehun-
gen pro Minute an.
■Anzeige für umweltbewusstes
Fahrverhalten (Eco-Driving) (je
nach Ausstattung)
Eco-Fahranzeige-Zonendisplay
ECO-Fahrbetriebsverhältnis auf der
Grundlage der Beschleunigung
Zone des umweltbewussten Fah-
rens
Hier wird derselbe Inhalt angezeigt wie in
der Multi-Informationsanzeige (Kontroll-
leuchte für umweltbewusstes Fahrverhalten
(Eco-Driving)). Ausführliche Informationen
finden Sie auf S.96, 102.
■Außentemperaturanzeige
Wird angezeigt, wenn der Motorschal-
ter auf ON gesetzt wird oder wenn die
Kontrollleuchte für niedrige Außentem-
peratur blinkt.
■Außentemperaturanzeige
●Wenn die Außentemperatur auf einen Wert
von ca. 3°C oder niedriger absinkt, blinkt
die Kontrollleuchte für niedrige Außentem-
peratur ca. 10 Sekunden lang und die
Außentemperaturanzeige erlischt. In die-
sem Fall erscheint die Anzeige wieder,
sobald die Außentemperatur auf ca. 5°C
oder höher ansteigt.
●In den folgenden Situationen wird eventu-
ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige
der Außentemperatur dauert länger als
Drehzahlmesser/Kontroll-
leuchte für umweltbewusstes
Fahrverhalten (Eco-Driving) (je
nach Ausstattung)/Außentem-
peraturanzeige

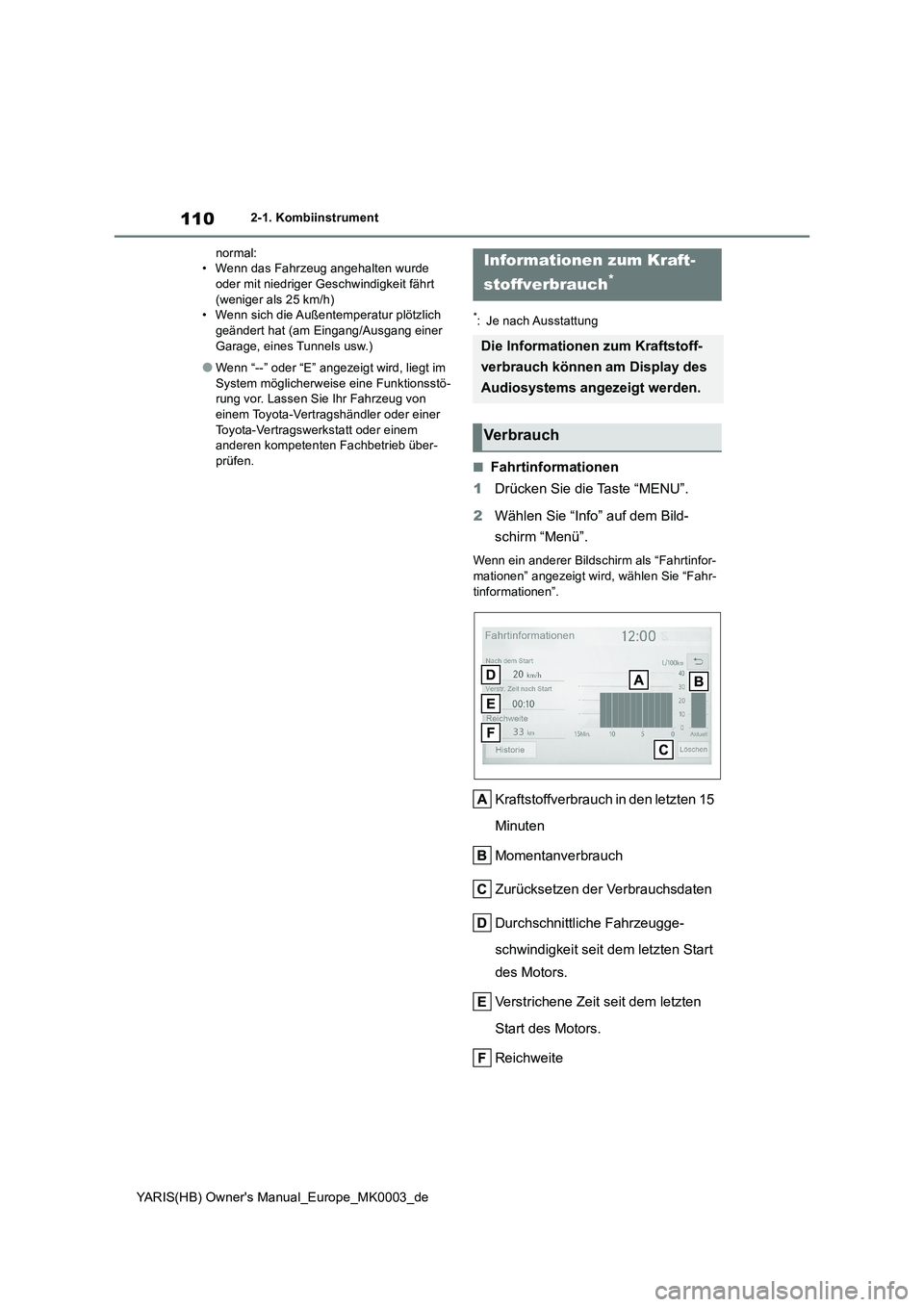

110
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
normal:
• Wenn das Fahrzeug angehalten wurde
oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich
geändert hat (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt im
System möglicherweise eine Funktionsstö-
rung vor. Lassen Sie Ihr Fahrzeug von
einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*: Je nach Ausstattung
■Fahrtinformationen
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Fahrtinfor-
mationen” angezeigt wird, wählen Sie “Fahr-
tinformationen”.
Kraftstoffverbrauch in den letzten 15
Minuten
Momentanverbrauch
Zurücksetzen der Verbrauchsdaten
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem letzten Start
des Motors.
Verstrichene Zeit seit dem letzten
Start des Motors.
Reichweite
Informationen zum Kraft-
stoffverbrauch
*
Die Informationen zum Kraftstoff-
verbrauch können am Display des
Audiosystems angezeigt werden.
Verbrauch

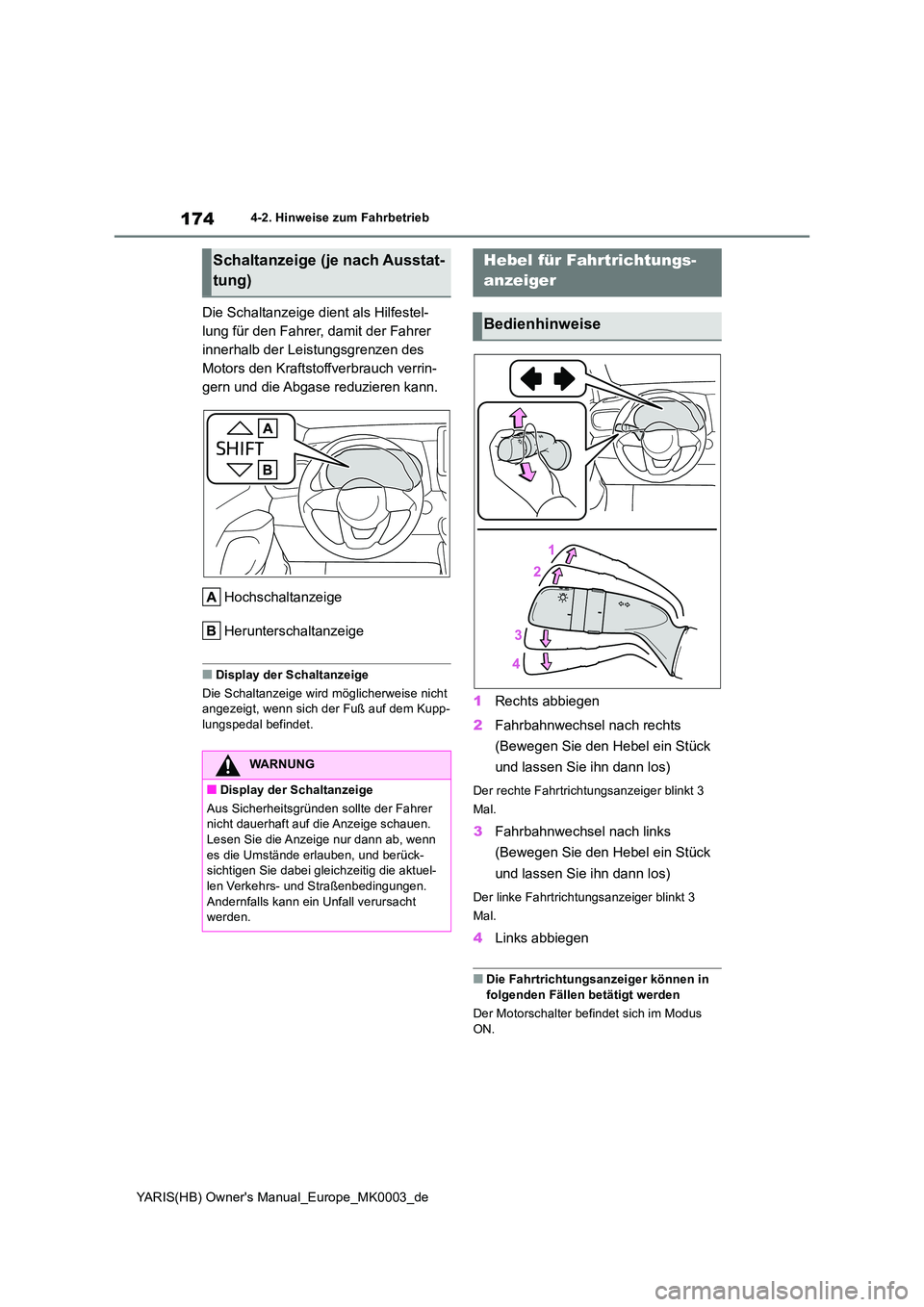

174
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Die Schaltanzeige dient als Hilfestel-
lung für den Fahrer, damit der Fahrer
innerhalb der Leistungsgrenzen des
Motors den Kraftstoffverbrauch verrin-
gern und die Abgase reduzieren kann.
Hochschaltanzeige
Herunterschaltanzeige
■Display der Schaltanzeige
Die Schaltanzeige wird möglicherweise nicht angezeigt, wenn sich der Fuß auf dem Kupp-lungspedal befindet.
1 Rechts abbiegen
2 Fahrbahnwechsel nach rechts
(Bewegen Sie den Hebel ein Stück
und lassen Sie ihn dann los)
Der rechte Fahrtrichtungsanzeiger blinkt 3
Mal.
3 Fahrbahnwechsel nach links
(Bewegen Sie den Hebel ein Stück
und lassen Sie ihn dann los)
Der linke Fahrtrichtungsanzeiger blinkt 3
Mal.
4 Links abbiegen
■Die Fahrtrichtungsanzeiger können in
folgenden Fällen betätigt werden
Der Motorschalter befindet sich im Modus ON.
Schaltanzeige (je nach Ausstat-
tung)
WARNUNG
■Display der Schaltanzeige
Aus Sicherheitsgründen sollte der Fahrer nicht dauerhaft auf die Anzeige schauen. Lesen Sie die Anzeige nur dann ab, wenn
es die Umstände erlauben, und berück- sichtigen Sie dabei gleichzeitig die aktuel-len Verkehrs- und Straßenbedingungen.
Andernfalls kann ein Unfall verursacht werden.
Hebel für Fahrtrichtungs-
anzeiger
Bedienhinweise

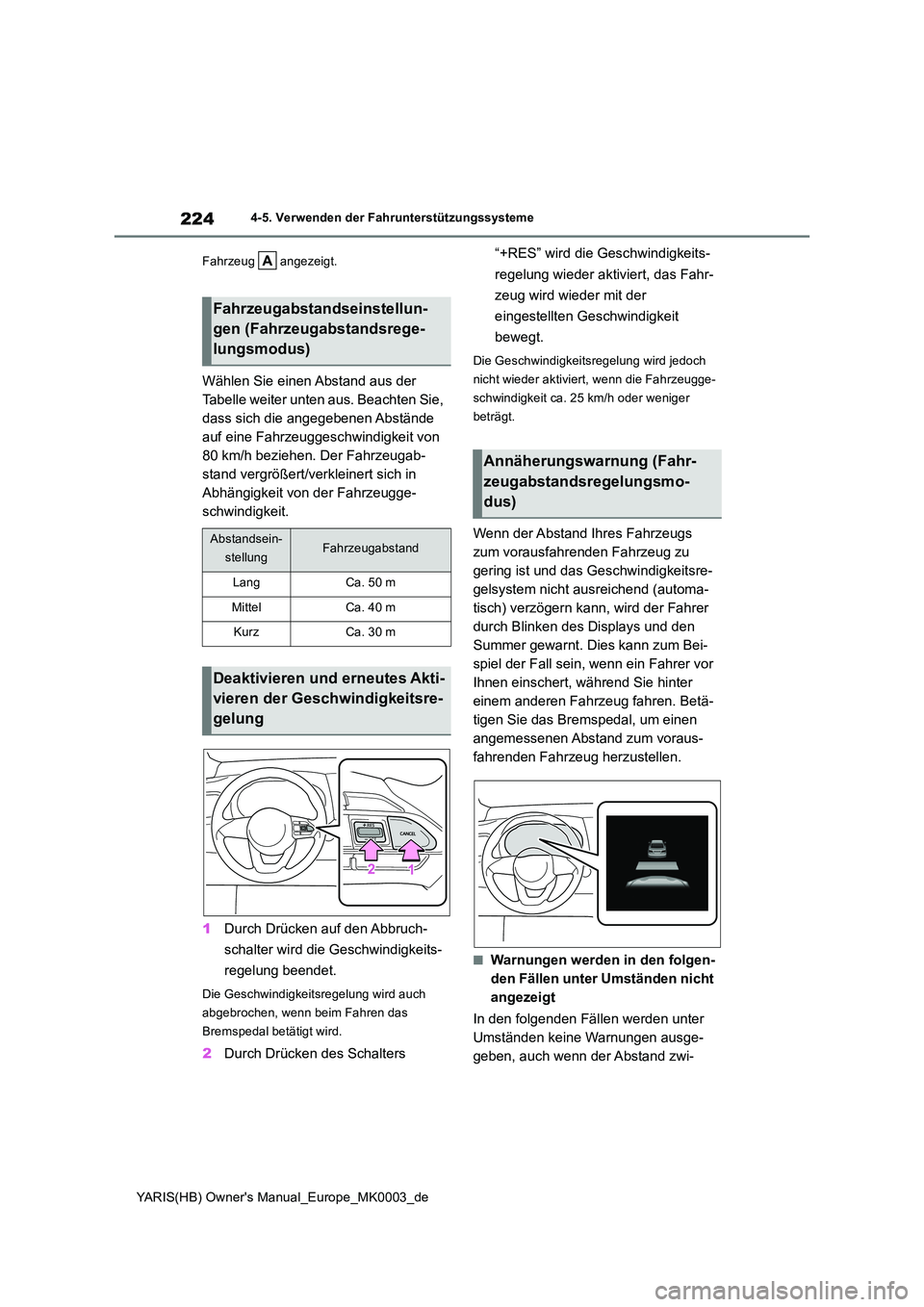

224
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahrzeug angezeigt.
Wählen Sie einen Abstand aus der
Tabelle weiter unten aus. Beachten Sie,
dass sich die angegebenen Abstände
auf eine Fahrzeuggeschwindigkeit von
80 km/h beziehen. Der Fahrzeugab-
stand vergrößert/verkleinert sich in
Abhängigkeit von der Fahrzeugge-
schwindigkeit.
1 Durch Drücken auf den Abbruch-
schalter wird die Geschwindigkeits-
regelung beendet.
Die Geschwindigkeitsregelung wird auch
abgebrochen, wenn beim Fahren das
Bremspedal betätigt wird.
2 Durch Drücken des Schalters
“+RES” wird die Geschwindigkeits-
regelung wieder aktiviert, das Fahr-
zeug wird wieder mit der
eingestellten Geschwindigkeit
bewegt.
Die Geschwindigkeitsregelung wird jedoch
nicht wieder aktiviert, wenn die Fahrzeugge-
schwindigkeit ca. 25 km/h oder weniger
beträgt.
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und das Geschwindigkeitsre-
gelsystem nicht ausreichend (automa-
tisch) verzögern kann, wird der Fahrer
durch Blinken des Displays und den
Summer gewarnt. Dies kann zum Bei-
spiel der Fall sein, wenn ein Fahrer vor
Ihnen einschert, während Sie hinter
einem anderen Fahrzeug fahren. Betä-
tigen Sie das Bremspedal, um einen
angemessenen Abstand zum voraus-
fahrenden Fahrzeug herzustellen.
■Warnungen werden in den folgen-
den Fällen unter Umständen nicht
angezeigt
In den folgenden Fällen werden unter
Umständen keine Warnungen ausge-
geben, auch wenn der Abstand zwi-
Fahrzeugabstandseinstellun-
gen (Fahrzeugabstandsrege-
lungsmodus)
Abstandsein-
stellungFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
Deaktivieren und erneutes Akti-
vieren der Geschwindigkeitsre-
gelung
Annäherungswarnung (Fahr-
zeugabstandsregelungsmo-
dus)

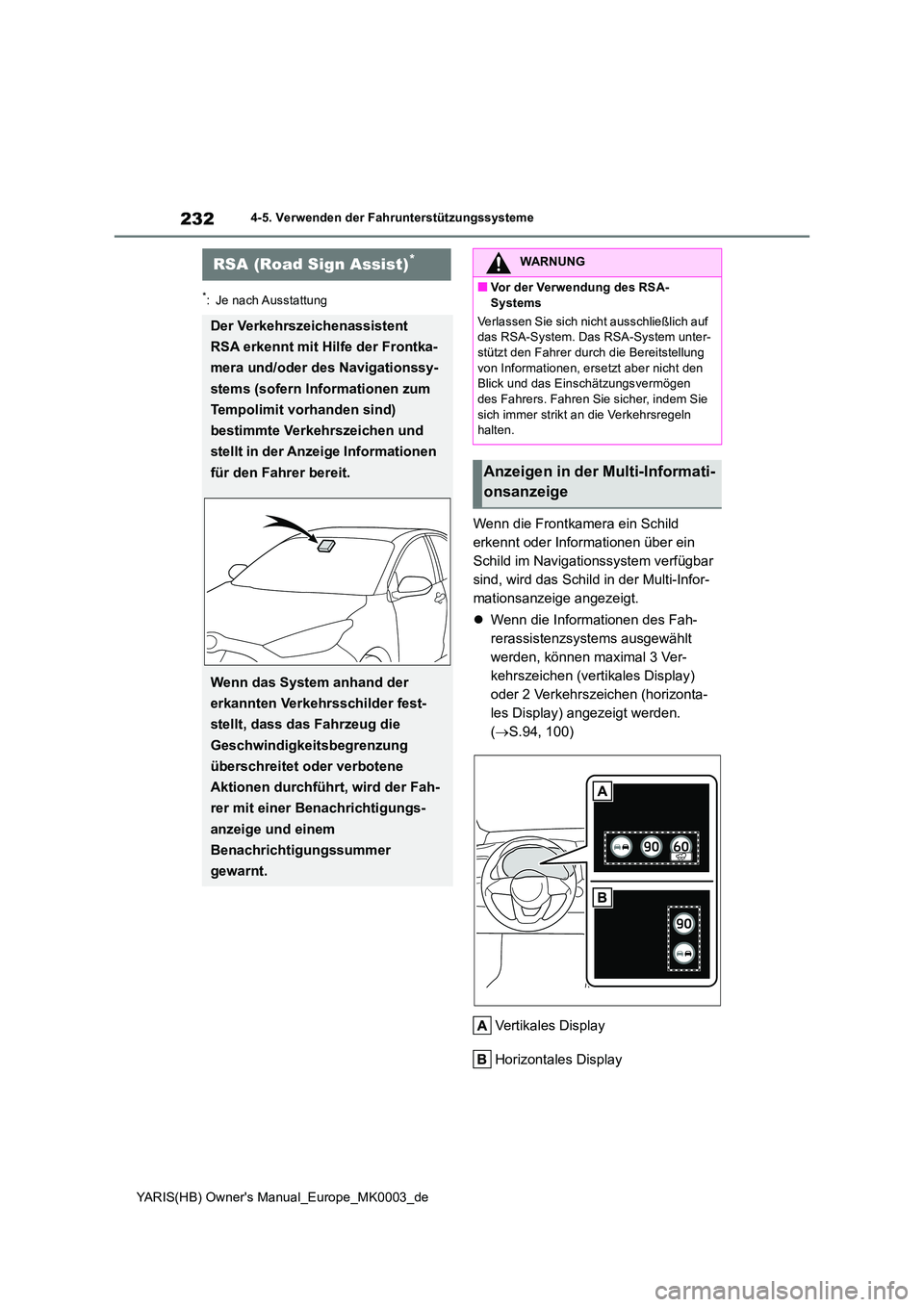

232
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
*: Je nach Ausstattung
Wenn die Frontkamera ein Schild
erkennt oder Informationen über ein
Schild im Navigationssystem verfügbar
sind, wird das Schild in der Multi-Infor-
mationsanzeige angezeigt.
z Wenn die Informationen des Fah-
rerassistenzsystems ausgewählt
werden, können maximal 3 Ver-
kehrszeichen (vertikales Display)
oder 2 Verkehrszeichen (horizonta-
les Display) angezeigt werden.
( →S.94, 100)
Vertikales Display
Horizontales Display
RSA (Road Sign Assist)*
Der Verkehrszeichenassistent
RSA erkennt mit Hilfe der Frontka-
mera und/oder des Navigationssy-
stems (sofern Informationen zum
Tempolimit vorhanden sind)
bestimmte Verkehrszeichen und
stellt in der Anzeige Informationen
für den Fahrer bereit.
Wenn das System anhand der
erkannten Verkehrsschilder fest-
stellt, dass das Fahrzeug die
Geschwindigkeitsbegrenzung
überschreitet oder verbotene
Aktionen durchführt, wird der Fah-
rer mit einer Benachrichtigungs-
anzeige und einem
Benachrichtigungssummer
gewarnt.
WARNUNG
■Vor der Verwendung des RSA-
Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System unter-stützt den Fahrer durch die Bereitstellung
von Informationen, ersetzt aber nicht den Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem Sie
sich immer strikt an die Verkehrsregeln halten.
Anzeigen in der Multi-Informati-
onsanzeige
