2020 TOYOTA YARIS HATCHBACK airbag

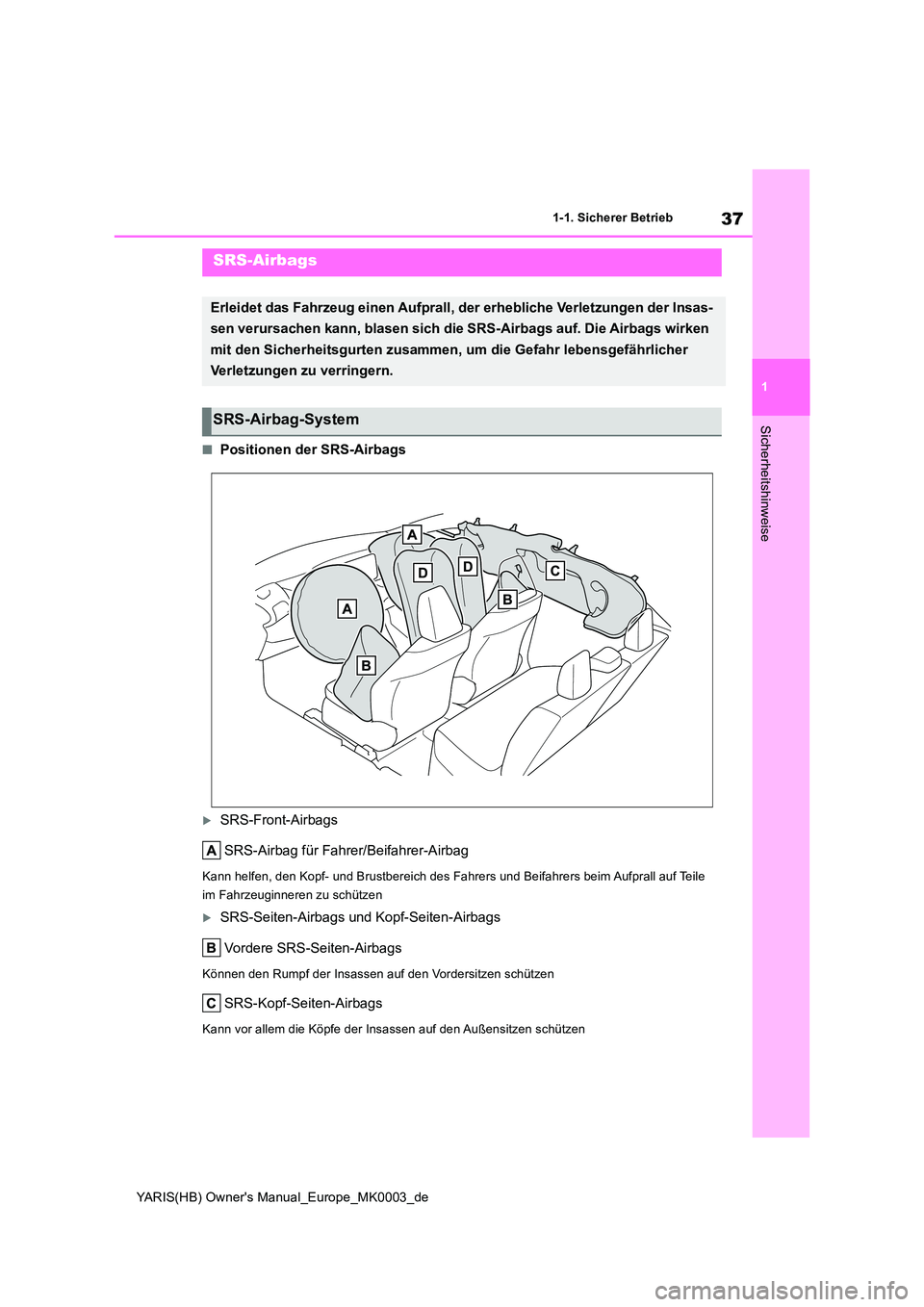

37
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
Sicherheitshinweise
■Positionen der SRS-Airbags
SRS-Front-Airbags
SRS-Airbag für Fahrer/Beifahrer-Airbag
Kann helfen, den Kopf- und Brustbereich des Fahrers und Beifahrers beim Aufprall auf Teile
im Fahrzeuginneren zu schützen
SRS-Seiten-Airbags und Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Können den Rumpf der Insassen auf den Vordersitzen schützen
SRS-Kopf-Seiten-Airbags
Kann vor allem die Köpfe der Insassen auf den Außensitzen schützen
SRS-Airbags
Erleidet das Fahrzeug einen Aufprall, der erhebliche Verletzungen der Insas-
sen verursachen kann, blasen sich die SRS-Airbags auf. Die Airbags wirken
mit den Sicherheitsgurten zusammen, um die Gefahr lebensgefährlicher
Verletzungen zu verringern.
SRS-Airbag-System

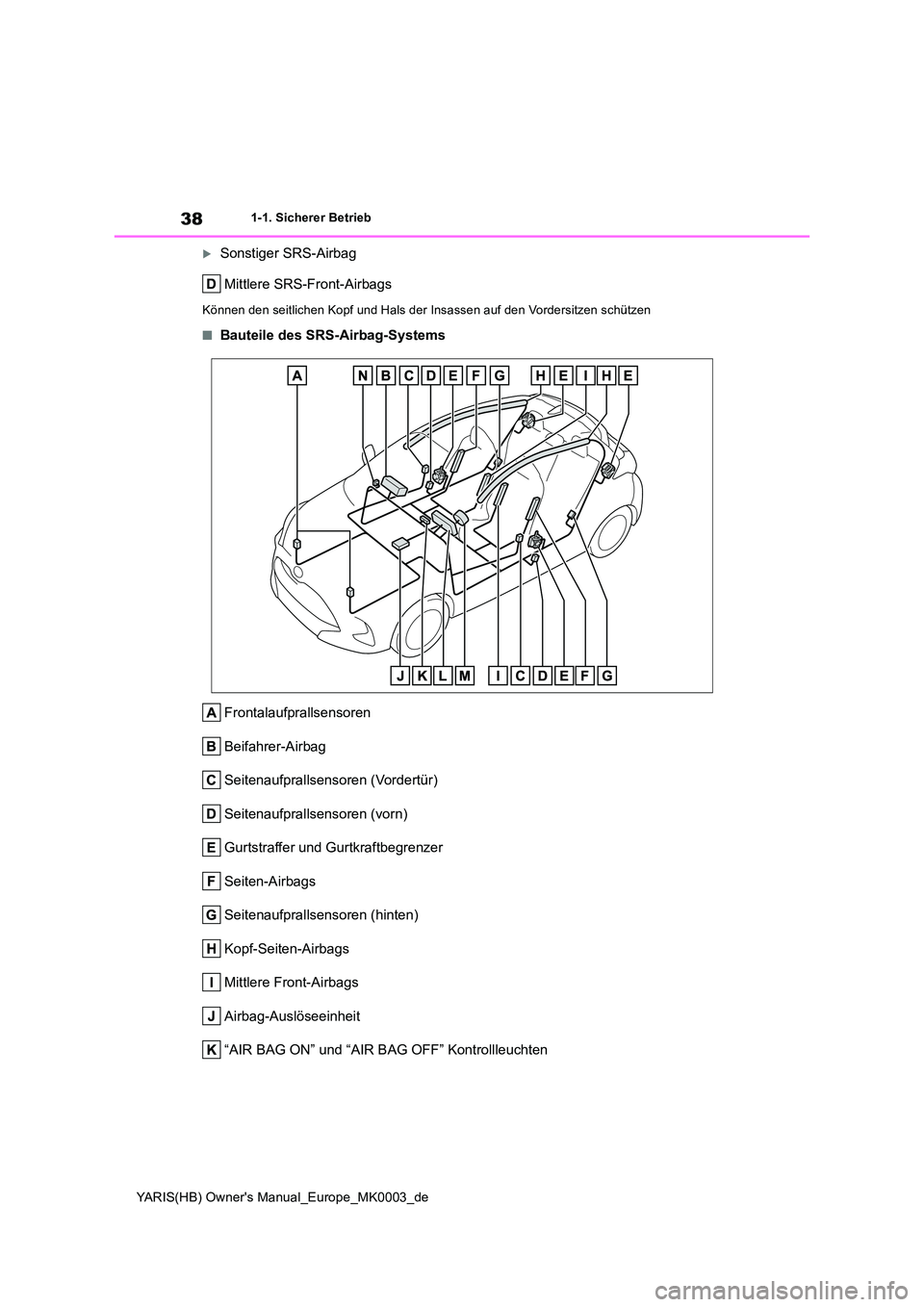

38
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
Sonstiger SRS-Airbag
Mittlere SRS-Front-Airbags
Können den seitlichen Kopf und Hals der Insassen auf den Vordersitzen schützen
■Bauteile des SRS-Airbag-Systems
Frontalaufprallsensoren
Beifahrer-Airbag
Seitenaufprallsensoren (Vordertür)
Seitenaufprallsensoren (vorn)
Gurtstraffer und Gurtkraftbegrenzer
Seiten-Airbags
Seitenaufprallsensoren (hinten)
Kopf-Seiten-Airbags
Mittlere Front-Airbags
Airbag-Auslöseeinheit
“AIR BAG ON” und “AIR BAG OFF” Kontrollleuchten

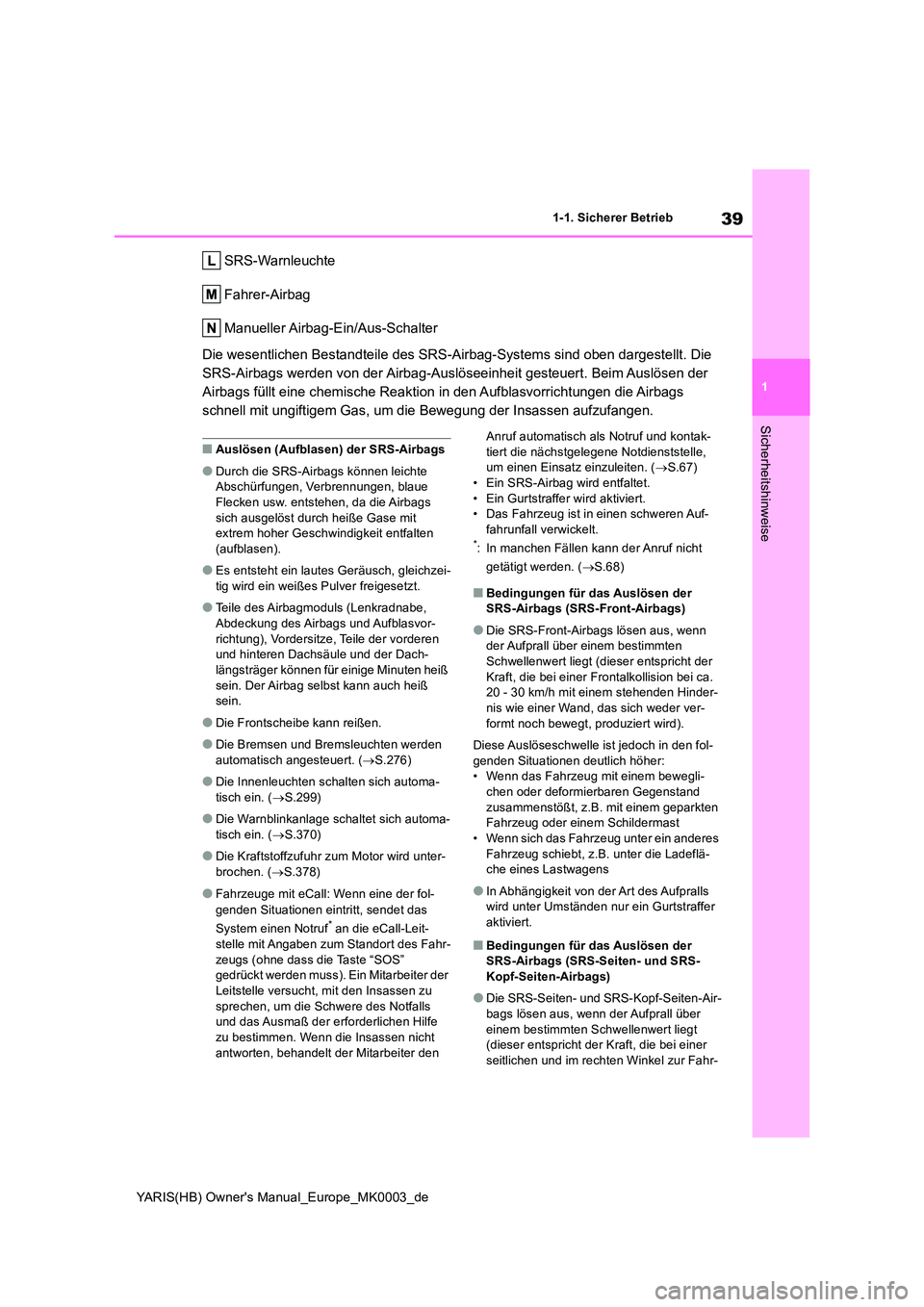

39
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
Sicherheitshinweise
SRS-Warnleuchte
Fahrer-Airbag
Manueller Airbag-Ein/Aus-Schalter
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Die
SRS-Airbags werden von der Airbag-Auslöseeinheit gesteuert. Beim Auslösen der
Airbags füllt eine chemische Reaktion in den Aufblasvorrichtungen die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.
■Auslösen (Aufblasen) der SRS-Airbags
●Durch die SRS-Airbags können leichte Abschürfungen, Verbrennungen, blaue
Flecken usw. entstehen, da die Airbags sich ausgelöst durch heiße Gase mit extrem hoher Geschwindigkeit entfalten
(aufblasen).
●Es entsteht ein lautes Geräusch, gleichzei-
tig wird ein weißes Pulver freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvor- richtung), Vordersitze, Teile der vorderen und hinteren Dachsäule und der Dach-
längsträger können für einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
●Die Frontscheibe kann reißen.
●Die Bremsen und Bremsleuchten werden automatisch angesteuert. ( →S.276)
●Die Innenleuchten schalten sich automa- tisch ein. ( →S.299)
●Die Warnblinkanlage schaltet sich automa- tisch ein. ( →S.370)
●Die Kraftstoffzufuhr zum Motor wird unter- brochen. ( →S.378)
●Fahrzeuge mit eCall: Wenn eine der fol-
genden Situationen eintritt, sendet das
System einen Notruf* an die eCall-Leit-
stelle mit Angaben zum Standort des Fahr- zeugs (ohne dass die Taste “SOS” gedrückt werden muss). Ein Mitarbeiter der
Leitstelle versucht, mit den Insassen zu sprechen, um die Schwere des Notfalls und das Ausmaß der erforderlichen Hilfe
zu bestimmen. Wenn die Insassen nicht antworten, behandelt der Mitarbeiter den
Anruf automatisch als Notruf und kontak-
tiert die nächstgelegene Notdienststelle, um einen Einsatz einzuleiten. ( →S.67) • Ein SRS-Airbag wird entfaltet.
• Ein Gurtstraffer wird aktiviert. • Das Fahrzeug ist in einen schweren Auf-fahrunfall verwickelt.*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( →S.68)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca. 20 - 30 km/h mit einem stehenden Hinder-
nis wie einer Wand, das sich weder ver- formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den fol- genden Situationen deutlich höher:• Wenn das Fahrzeug mit einem bewegli-
chen oder deformier baren Gegenstand zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z.B. unter die Ladeflä-che eines Lastwagens
●In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und SRS-Kopf-Seiten-Airbags)
●Die SRS-Seiten- und SRS-Kopf-Seiten-Air-
bags lösen aus, wenn der Aufprall über einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer
seitlichen und im rechten Winkel zur Fahr-

40
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
trichtung erfolgten Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgast-zelle bei einer Geschwindigkeit von ca. 20
- 30 km/h produziert wird).
●Beide SRS-Kopf-Seiten-Airbags können
bei einem schweren Seitenaufprall auslö- sen.
●Beide SRS-Kopf-Seiten-Airbags können auch bei einem schweren Frontalaufprall auslösen.
■Andere Bedingungen als ein Aufprall,
die zum Auslösen (Aufblasen) der SRS- Airbags führen können
Bei einem starken Aufprall an der Unterseite des Fahrzeugs können die SRS-Front-Air-
bags und die SRS-Seiten- und SRS-Kopf- Seiten-Airbags (je nach Ausstattung) eben-falls auslösen. Einige Beispiele werden in der
Abbildung dargestellt.
●Überfahren von Bordsteinen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
●Durchfahren oder Überfahren tiefer
Schlaglöcher
●Hartes Aufsetzen oder Aufschlagen
■Aufprallarten, bei denen die SRS-Air- bags (SRS-Front-Airbags) möglicher-
weise nicht auslösen
Die SRS-Front-Airbags lösen bei einem Sei- tenaufprall, einem Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem
Frontalaufprall mit geringer Geschwindigkeit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausreichende Vor-
wärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der SRS-Front-Air-bags kommen.
●Seitenaufprall
●Aufprall von hinten
●Überschlagen des Fahrzeugs
■Aufprallarten, bei denen die SRS-Air-bags (SRS-Seiten- und SRS-Kopf-Sei-ten-Airbags) möglicherweise nicht
auslösen
SRS-Seiten-Airbags und Kopf-Seiten-Air- bags lösen möglicherwe ise nicht aus, wenn der Aufprallwinkel ungewöhnlich ist oder
wenn von einem Seitenaufprall nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie betroffen sind.
●Seitenaufprall an anderer Stelle als der Fahrgastzelle
●Aufprall schräg von der Seite
Die SRS-Seiten-Airbags lösen bei einem Frontal- oder Heckaufprall, bei einem Über-schlag des Fahrzeugs oder bei einem Seiten-
aufprall mit geringer Geschwindigkeit im Allgemeinen nicht aus.
●Aufprall von vorn
●Aufprall von hinten
●Überschlagen des Fahrzeugs
Die SRS-Kopf-Seiten-Airbags lösen bei

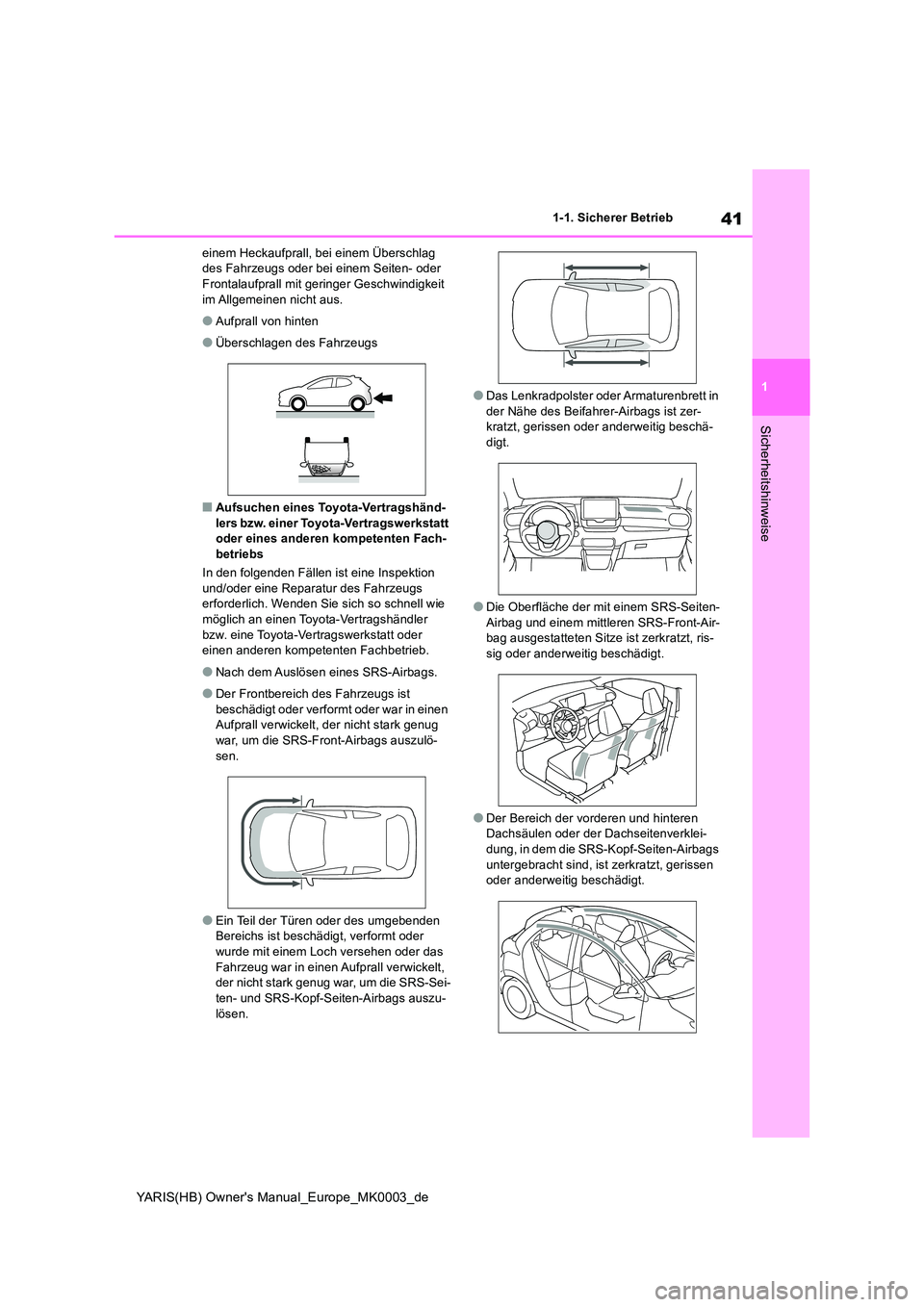

41
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
Sicherheitshinweise
einem Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem Seiten- oder Frontalaufprall mit geringer Geschwindigkeit
im Allgemeinen nicht aus.
●Aufprall von hinten
●Überschlagen des Fahrzeugs
■Aufsuchen eines Toyota-Vertragshänd- lers bzw. einer Toyota-Vertragswerkstatt oder eines anderen kompetenten Fach-
betriebs
In den folgenden Fällen ist eine Inspektion und/oder eine Reparatur des Fahrzeugs erforderlich. Wenden Sie sich so schnell wie
möglich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Nach dem Auslösen eines SRS-Airbags.
●Der Frontbereich des Fahrzeugs ist beschädigt oder verformt oder war in einen Aufprall verwickelt, der nicht stark genug
war, um die SRS-Front-Airbags auszulö- sen.
●Ein Teil der Türen oder des umgebenden Bereichs ist beschädigt, verformt oder wurde mit einem Loch versehen oder das
Fahrzeug war in einen Aufprall verwickelt, der nicht stark genug war, um die SRS-Sei-ten- und SRS-Kopf-Seiten-Airbags auszu-
lösen.
●Das Lenkradpolster oder Armaturenbrett in der Nähe des Beifahrer-Airbags ist zer-kratzt, gerissen oder anderweitig beschä-
digt.
●Die Oberfläche der mit einem SRS-Seiten-
Airbag und einem mittleren SRS-Front-Air- bag ausgestatteten Sitze ist zerkratzt, ris-sig oder anderweitig beschädigt.
●Der Bereich der vorderen und hinteren Dachsäulen oder der Dachseitenverklei-
dung, in dem die SRS-Kopf-Seiten-Airbags untergebracht sind, ist zerkratzt, gerissen oder anderweitig beschädigt.

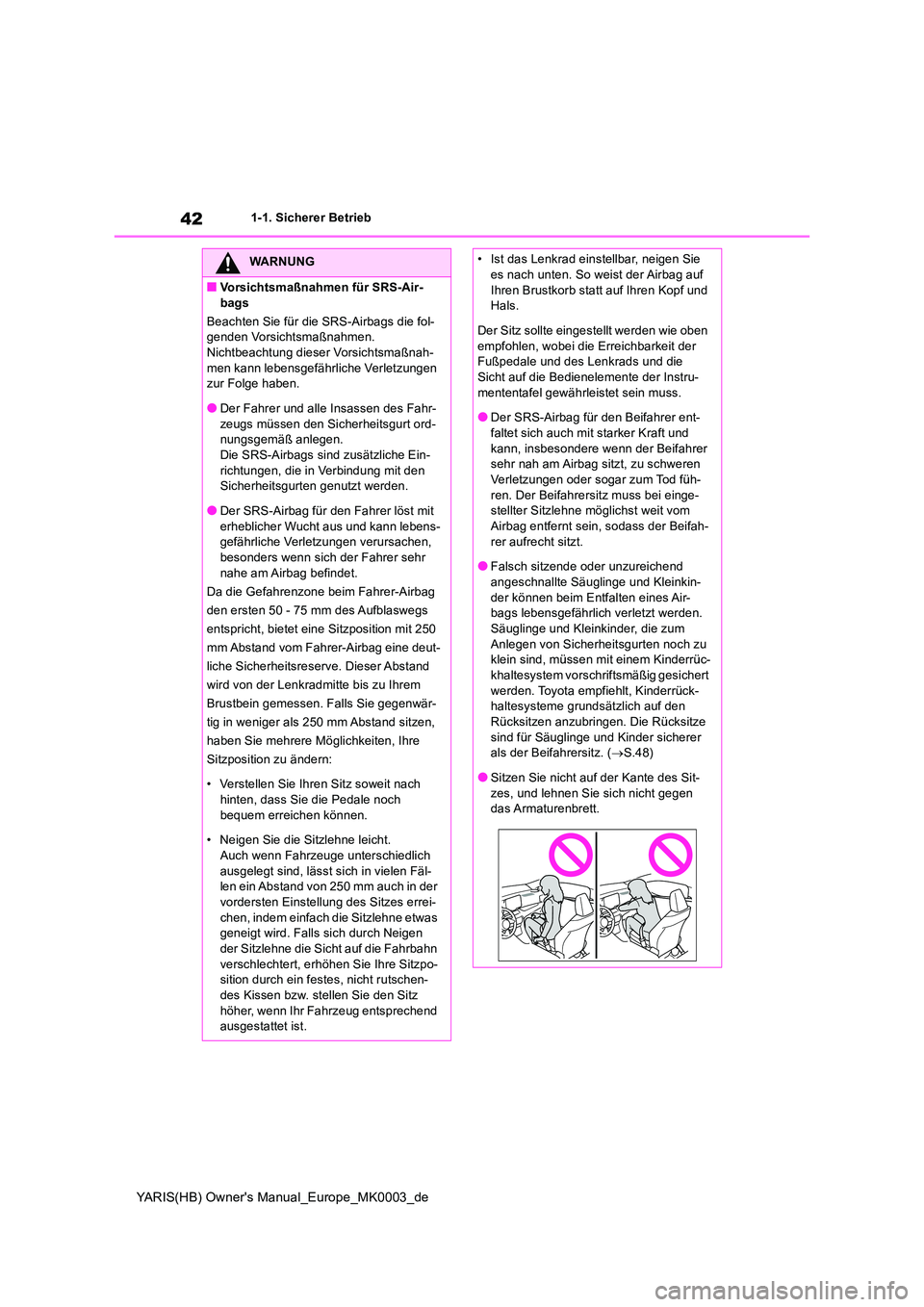

42
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
WARNUNG
■Vorsichtsmaßnahmen für SRS-Air-
bags
Beachten Sie für die SRS-Airbags die fol- genden Vorsichtsmaßnahmen.Nichtbeachtung dieser Vorsichtsmaßnah-
men kann lebensgefährliche Verletzungen zur Folge haben.
●Der Fahrer und alle Insassen des Fahr-
zeugs müssen den Sicherheitsgurt ord- nungsgemäß anlegen.Die SRS-Airbags sind zusätzliche Ein-
richtungen, die in Verbindung mit den Sicherheitsgurten genutzt werden.
●Der SRS-Airbag für den Fahrer löst mit
erheblicher Wucht aus und kann lebens- gefährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr
nahe am Airbag befindet.
Da die Gefahrenzone beim Fahrer-Airbag
den ersten 50 - 75 mm des Aufblaswegs
entspricht, bietet eine Sitzposition mit 250
mm Abstand vom Fahrer-Airbag eine deut-
liche Sicherheitsreserve. Dieser Abstand
wird von der Lenkradmitte bis zu Ihrem
Brustbein gemessen. Falls Sie gegenwär-
tig in weniger als 250 mm Abstand sitzen,
haben Sie mehrere Möglichkeiten, Ihre
Sitzposition zu ändern:
• Verstellen Sie Ihren Sitz soweit nach
hinten, dass Sie die Pedale noch bequem erreichen können.
• Neigen Sie die Sitzlehne leicht.
Auch wenn Fahrzeuge unterschiedlich ausgelegt sind, lässt sich in vielen Fäl-len ein Abstand von 250 mm auch in der
vordersten Einstellung des Sitzes errei- chen, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch Neigen
der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie Ihre Sitzpo-sition durch ein festes, nicht rutschen-
des Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausgestattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb statt auf Ihren Kopf und Hals.
Der Sitz sollte eingestellt werden wie oben
empfohlen, wobei die Erreichbarkeit der Fußpedale und des Lenkrads und die Sicht auf die Bedienelemente der Instru-
mententafel gewährleistet sein muss.
●Der SRS-Airbag für den Beifahrer ent- faltet sich auch mit starker Kraft und
kann, insbesondere wenn der Beifahrer sehr nah am Airbag sitzt, zu schweren Verletzungen oder sogar zum Tod füh-
ren. Der Beifahrersitz muss bei einge- stellter Sitzlehne möglichst weit vom Airbag entfernt sein, sodass der Beifah-
rer aufrecht sitzt.
●Falsch sitzende oder unzureichend angeschnallte Säuglinge und Kleinkin-
der können beim Entfalten eines Air- bags lebensgefährlich verletzt werden. Säuglinge und Kleinkinder, die zum
Anlegen von Sicherheitsgurten noch zu klein sind, müssen mit einem Kinderrüc-khaltesystem vorschriftsmäßig gesichert
werden. Toyota empfiehlt, Kinderrück- haltesysteme grundsätzlich auf den Rücksitzen anzubringen. Die Rücksitze
sind für Säuglinge und Kinder sicherer als der Beifahrersitz. ( →S.48)
●Sitzen Sie nicht auf der Kante des Sit-
zes, und lehnen Sie sich nicht gegen das Armaturenbrett.

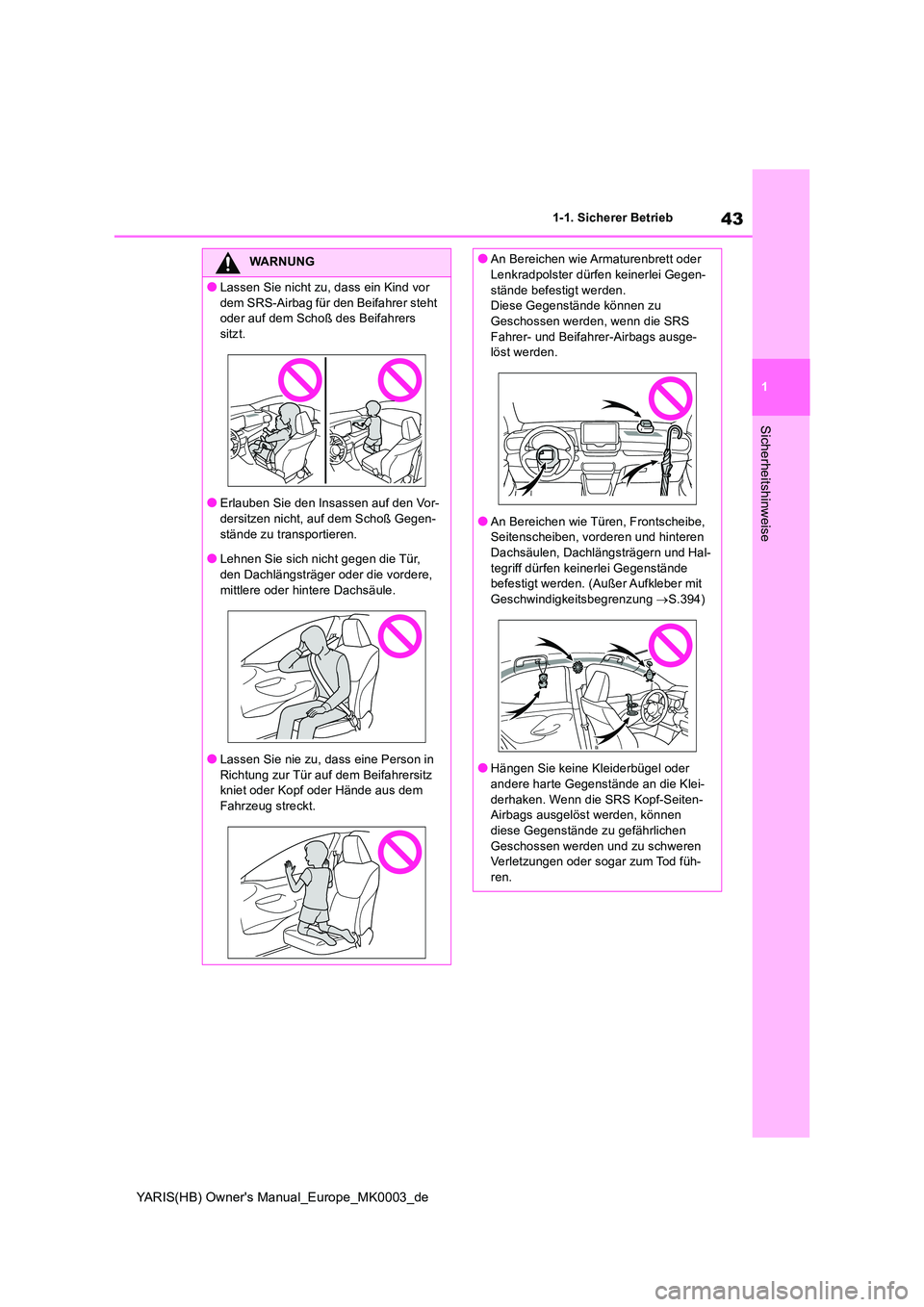

43
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
Sicherheitshinweise
WARNUNG
●Lassen Sie nicht zu, dass ein Kind vor
dem SRS-Airbag für den Beifahrer steht oder auf dem Schoß des Beifahrers sitzt.
●Erlauben Sie den Insassen auf den Vor-dersitzen nicht, auf dem Schoß Gegen-
stände zu transportieren.
●Lehnen Sie sich nicht gegen die Tür, den Dachlängsträger oder die vordere,
mittlere oder hintere Dachsäule.
●Lassen Sie nie zu, dass eine Person in Richtung zur Tür auf dem Beifahrersitz kniet oder Kopf oder Hände aus dem
Fahrzeug streckt.
●An Bereichen wie Armaturenbrett oder Lenkradpolster dürfen keinerlei Gegen-
stände befestigt werden. Diese Gegenstände können zu Geschossen werden, wenn die SRS
Fahrer- und Beifahrer-Airbags ausge- löst werden.
●An Bereichen wie Türen, Frontscheibe, Seitenscheiben, vorderen und hinteren Dachsäulen, Dachlängsträgern und Hal-
tegriff dürfen keinerlei Gegenstände befestigt werden. (Außer Aufkleber mit Geschwindigkeitsbegrenzung →S.394)
●Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Klei-
derhaken. Wenn die SRS Kopf-Seiten- Airbags ausgelöst werden, können diese Gegenstände zu gefährlichen
Geschossen werden und zu schweren Verletzungen oder sogar zum Tod füh-ren.

44
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-1. Sicherer Betrieb
WARNUNG
●Verwenden Sie kein Sitzzubehör, das
die Bereiche abdeckt, in denen sich die SRS-Seiten-Airbags entfalten, da es die SRS-Airbags bei ihrer Entfaltung behin-
dern kann. Solche Zubehörteile verhin- dern eventuell die ordnungsgemäße Aktivierung der Seitenairbags oder die
Deaktivierung des Systems. Außerdem können sie zum versehentlichen Auslö-sen der Seiten-Airbags führen, was
schwere oder tödliche Verletzungen zur Folge haben kann.
●SRS-Airbag-Bauteile oder die Vordertü-
ren dürfen keinen übermäßig hohen Kräften ausgesetzt werden.Dies kann die Funktion der SRS-Air-
bags beeinträchtigen.
●Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags
keines der Einzelteile, da diese heiß sein können.
●Falls das Atmen nach dem Auslösen
des SRS-Airbags schwierig wird, öffnen Sie eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen
Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller
Reizungen sollten Rückstände so schnell wie möglich von der Haut abge-waschen werden.
●Wenn die Teile, hinter denen die SRS-Airbags verstaut sind, z. B. Lenkradpol-ster und vordere sowie hintere Verklei-
dung der Säulen, beschädigt oder gerissen sind, lassen Sie diese von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erset-
zen.
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor der Entsorgung Ihres
Fahrzeugs oder vor der Durchführung der folgenden Änderungen unbedingt an Ihren Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb. Die Funktion der SRS-Airbags kann gestört oder die
Airbags unbeabsichtigt ausgelöst (aufge- blasen) werden, was zu ernsthaften oder sogar tödlichen Verletzungen führen kann.
●Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
●Instandsetzungen, Umbauten, Ausbau
oder Austausch folgender Teile: Lenk- rad, Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seit-
liche und hintere Dachsäulen oder Dachlängsträger, Vordertürblech, Vor-dertürverkleidungen und Vordertür-Laut-
sprecher
●Modifikationen am Vordertürblech (z.B. Loch bohren)
●Instandsetzungen oder Umbauten fol-gender Teile: vordere Kotflügel, vordere Stoßfänger oder Seitenwand der Fahr-
gastzelle
●Einbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kän-
gurus usw.), Schneepflugs oder einer Winde
●Veränderungen am Fahrwerk
●Einbau von elektronischen Geräten wie mobile Funkgeräte (HF-Sender) oder CD-Player
