2020 TOYOTA SUPRA reset

38
Supra Owner's Manual_EM
2-1. KURZANLEITUNG
Die Reifenfülldruckangaben befinden
sich auf dem Reifenfülldruckschild an
der Türsäule.
Bei Reifen Druck Control (RDC):
Die korrigierten Reifenfülldrücke wer-
den automatisch beaufschlagt. Darauf
achten, dass die korrekten Reifenein-
stellungen vorgenommen wurden.
Bei Reifen, die nicht auf den Reifenfüll-
druckangaben am Control Display zu
finden sind, Reset der Reifen Druck
Control (RDC) durchführen.
Regelmäßig prüfen und ggf. korrigie-
ren:
• Mindestens zweimal monatlich.
• Vor einer längeren Fahrt.
Ein aktueller Messwert steht nach ca. 30 Minuten normaler Fahrt zur Verfü-
gung.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Motorölstand"
Je nach Motorölstand werden unter-
schiedliche Meldungen am Control Dis-
play angezeigt. Diese Meldungen
beachten
Fahrzeug sicher abstellen und Fahrbe-
reitschaft ausschalten, bevor Motoröl
nachgefüllt wird.
Motoröl erst nachfüllen, wenn die Mel-
dung in der Instrumentenkombination
angezeigt wird.
Die Nachfüllmenge in der Meldung
beachten.
Nicht zu viel Motoröl einfüllen.
Empfohlene Motorölsorten beachten.
Räder und Reifen
Reifenfülldruckangaben
Nach Korrektur des Reifenfüll-
drucks
Reifenfülldruck prüfen
Elektronische Ölmessung
Funktionsvoraussetzungen
Motorölstand anzeigen
Motoröl nachfüllen
Allgemein
Nachfüllen
Supra_OM_German_OM99V76M.book 38 ページ ２０１９年８月２８日　水曜日　午後４時１４分

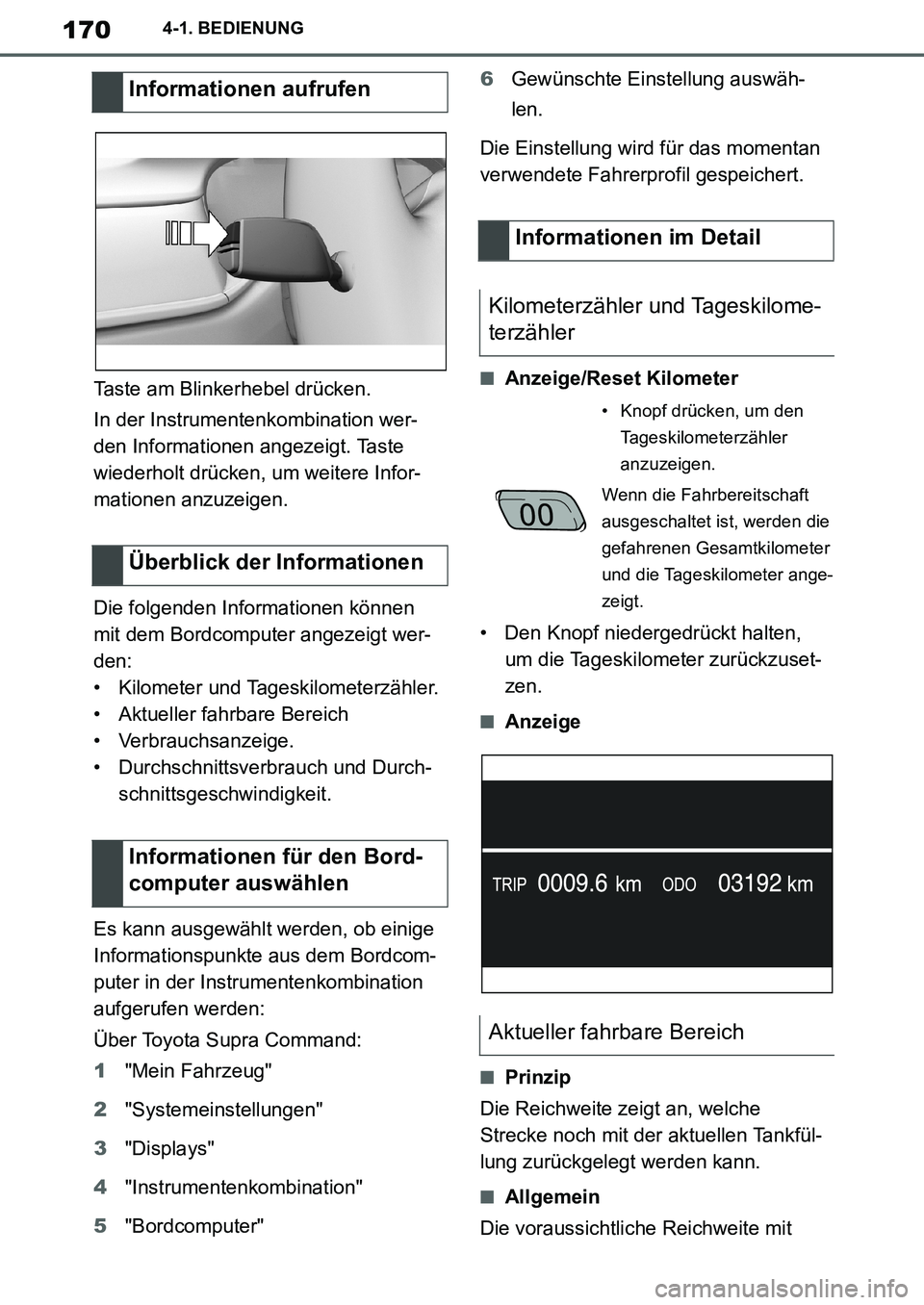

170
Supra Owner's Manual_EM
4-1. BEDIENUNG
Taste am Blinkerhebel drücken.
In der Instrumentenkombination wer-
den Informationen angezeigt. Taste
wiederholt drücken, um weitere Infor-
mationen anzuzeigen.
Die folgenden Informationen können
mit dem Bordcomputer angezeigt wer-
den:
• Kilometer und Tageskilometerzähler.
• Aktueller fahrbare Bereich
• Verbrauchsanzeige.
• Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit.
Es kann ausgewählt werden, ob einige
Informationspunkte aus dem Bordcom-
puter in der Instrumentenkombination
aufgerufen werden:
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Instrumentenkombination"
5"Bordcomputer"6Gewünschte Einstellung auswäh-
len.
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.■Anzeige/Reset Kilometer
• Den Knopf niedergedrückt halten,
um die Tageskilometer zurückzuset-
zen.
■Anzeige
■Prinzip
Die Reichweite zeigt an, welche
Strecke noch mit der aktuellen Tankfül-
lung zurückgelegt werden kann.
■Allgemein
Die voraussichtliche Reichweite mit
Informationen aufrufen
Überblick der Informationen
Informationen für den Bord-
computer auswählen
Informationen im Detail
Kilometerzähler und Tageskilome-
terzähler
• Knopf drücken, um den
Tageskilometerzähler
anzuzeigen.
Wenn die Fahrbereitschaft
ausgeschaltet ist, werden die
gefahrenen Gesamtkilometer
und die Tageskilometer ange-
zeigt.
Aktueller fahrbare Bereich
Supra_OM_German_OM99V76M.book 170 ページ ２０１９年８月２８日　水曜日　午後４時１４分

284
Supra Owner's Manual_EM
6-1. MOBILITÄT
5Den Reifenfülldruck eines Reifens
korrigieren, wenn ein Wert zwi-
schen den aktuellen und angegebe-
nen Reifenfülldrücken abweicht.
Bei Reifen Druck Control (RDC):
Bei Reifen, die nicht auf den Reifenfüll-
druckangaben am Control Display zu
finden sind, Reset der Reifen Druck
Control (RDC) durchführen.
Q = bis zu 160 km/h
R = bis zu 170 km/h
S = bis zu 180 km/h
T = bis zu 190 km/h
H = bis zu 210 km/h
V = bis zu 240 km/h
W = bis zu 270 km/h
Y = bis zu 300 km/h
Reifenprofiltiefe von 3 mm nicht unter-
schreiten, sonst besteht hohe Aquapla-
ninggefahr.
Reifenprofiltiefe von 4 mm nicht unter-
schreiten, sonst ist die Wintertauglich-
keit eingeschränkt.Verschleißanzeigen verteilen sich über
den Reifenumfang und haben die
gesetzliche Mindesthöhe von 1,6 mm.
Die Positionen der Verschleißanzeigen
sind auf der Reifenseitenwand mit TWI,
Tread Wear Indicator, gekennzeichnet.
Reifen regelmäßig auf Beschädigun-
gen, Fremdkörper und Verschleiß kon-
trollieren.
Hinweise auf einen Reifenschaden
oder sonstigen Defekt am Fahrzeug:
• Ungewöhnliche Vibrationen.
• Ungewöhnliche Abroll– oder Laufge-
räusche.
• Ungewöhnliches Fahrverhalten wie
heftiges Ziehen nach links oder
rechts.
Schäden können z. B. durch folgende
Situationen verursacht werden:
• Überfahren von Bordsteinkanten.
• Straßenschäden.
• Zu wenig Reifenfülldruck.
• Überladung des Fahrzeugs.
• Falsche Reifenlagerung.
Nach Korrektur des Reifenfüll-
drucks
Geschwindigkeitsbuchstabe
Reifenprofil
Sommerreifen
Winterreifen
Mindestprofiltiefe
Reifenschäden
Allgemein
Supra_OM_German_OM99V76M.book 284 ページ ２０１９年８月２８日　水曜日　午後４時１４分

293
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
5Verbindungsschlauch des Kom-
pressors vom Reifenventil
abschrauben.
6Stecker aus der Steckdose im Fahr-
zeuginnenraum ziehen.
7Mobility System im Fahrzeug ver-
stauen.
Zulässige Höchstgeschwindigkeit von
80 km/h nicht überschreiten.
Reset der Reifen Druck Control (RDC),
siehe Seite 293, durchführen.
Den defekten Reifen und den Dichtmit-
telbehälter des Mobility Systems so
schnell wie möglich ersetzen lassen.
Reifenketten dürfen nicht montiert wer-
den. Anstatt dessen sollten Winterrei-
fen verwendet werden.
Das System überwacht den Reifenfüll-
druck in den vier montierten Reifen.
Das System warnt, wenn in einem oder
mehreren Reifen der Reifenfülldruck abgefallen ist.
Sensoren in den Reifenventilen mes-
sen den Reifenfülldruck und die Reifen-
temperatur.
Das System erkennt die montierten
Reifen automatisch. Am Control Dis-
play zeigt das System die vorgegebe-
nen Solldrücke an und vergleicht diese
mit den aktuellen Reifenfülldrücken.
Bei Reifen, die nicht auf den Reifenfüll-
druckangaben am Fahrzeug, siehe
Seite 282, zu finden sind, z. B. Reifen
mit Sonderzulassung, muss das
System aktiv mit einem Reset zurück-
gesetzt werden. Dadurch werden die
aktuellen Reifenfülldrücke als Soll-
drücke übernommen.
Für die Bedienung des Systems auch
die weiteren Informationen und Hin-
weise im Kapitel Reifenfülldruck, siehe
Seite 282, beachten.
Für das System müssen folgende Vor-
Fahrt fortsetzen
Schneeketten
Reifenketten auswählen
HINWEIS
■Fahren mit Reifenketten
Keine Reifenketten anbringen. Reifenket-
ten können die Fahrzeugkarosserie sowie
das Fahrwerk beschädigen und die
Fahreigenschaften beeinträchtigen.
Reifen Druck Control (RDC)
Prinzip
Allgemein
Sicherheitshinweis
WARNUNG
Die Anzeige der Solldrücke ersetzt nicht
die Reifenfülldruckangaben am Fahrzeug.
Falsche Angaben in den Reifeneinstellun-
gen führen zu falschen Soll-Reifenfülldrüc-
ken. Eine zuverlässige Meldung eines
Reifenfülldruckverlusts ist dann nicht
gewährleistet. Es besteht Verletzungsge-
fahr und die Gefahr von Sachschäden.
Darauf achten, dass die Reifengrößen der
montierten Reifen korrekt angezeigt wer-
den und mit den Angaben auf den Reifen
und den Reifenangaben übereinstimmen.
Funktionsvoraussetzungen
Supra_OM_German_OM99V76M.book 293 ページ ２０１９年８月２８日　水曜日　午後４時１４分

294
Supra Owner's Manual_EM
6-1. MOBILITÄT
aussetzungen erfüllt sein, sonst ist eine
zuverlässige Meldung eines Reifenfüll-
druckverlusts nicht gewährleistet:
• Nach jedem Reifen- oder Radwech-
sel wurden die montierten Reifen
vom System erkannt, aktualisiert
und nach kurzer Fahrt am Control
Display angezeigt.
Die Angaben zu den montierten Reifen
in den Reifeneinstellungen eintragen,
wenn die Reifen nicht automatisch vom
System erkannt werden.
• Bei Reifen mit Sonderzulassung:
• Nach einem Reifen- oder Radwech-
sel wurde bei korrektem Reifenfüll-
druck ein Reset durchgeführt.
• Nach einer Anpassung des Reifen-
fülldrucks auf einen neuen Wert
wurde ein Reset durchgeführt.
• Räder mit RDC-Radelektronik.
Die Angaben zu den montierten Reifen
können in den Reifeneinstellungen ein-
getragen werden, wenn die Reifen nicht
automatisch vom System erkannt wer-
den.
Die Reifengrößen zu den montierten
Reifen können auf den Reifenfülldruck-
angaben am Fahrzeug, siehe Seite
282, oder direkt am Reifen abgelesen
werden.
Die Reifenangaben müssen nicht
erneut eingegeben werden, wenn der
Reifenfülldruck korrigiert wird.
Für die Sommer- und Winterreifen sind
jeweils die zuletzt eingegebenen Rei-
fenangaben abgespeichert. Dadurch
können nach einem Reifen- oder Rad-
wechsel die Einstellungen der zuletzt benutzten Reifensätze ausgewählt wer-
den.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
Über Toyota Supra Command:
1"Reifeneinstellungen"
2Reifen auswählen:
• "Sommerreifen"
• "Winterreifen/Ganzjahresreifen"
3"aktuell:"
4Reifentyp auswählen, der auf der
Hinterachse montiert ist:
• Reifengröße, z. B. 245/45 R18 96 Y.
• Bei Reifen mit Sonderzulassung:
"Anderer Reifen"
5Beladungszustand des Fahrzeugs
auswählen, wenn eine Reifengröße
ausgewählt wurde.
6"Einstellungen bestätigen"
Die Messung des aktuellen Reifenfüll-
drucks wird gestartet. Der Fortschritt
der Messung wird angezeigt.
Der Status des Systems kann am Con-
trol Display angezeigt werden, z. B. ob
das System aktiv ist.
Reifeneinstellungen
Allgemein
Menü aufrufen
Einstellungen vornehmen
Statusanzeige
Aktueller Status
Supra_OM_German_OM99V76M.book 294 ページ ２０１９年８月２８日　水曜日　午後４時１４分

295
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
Der aktuelle Status wird angezeigt.
Der aktuelle Reifenfülldruck wird für
jeden Reifen angezeigt.
Die aktuellen Reifenfülldrücke können
sich durch den Fahrbetrieb oder die
Außentemperatur ändern.
Modellabhängig werden die aktuellen
Reifentemperaturen angezeigt.
Die aktuellen Reifentemperaturen kön-
nen sich durch den Fahrbetrieb oder
die Außentemperatur ändern.
Am Control Display wird der Reifen-
und Systemzustand durch die Farbe
der Räder und einen Text dargestellt.
Vorhandene Meldungen werden nicht
gelöscht, wenn bei der Korrektur des
Reifenfülldrucks der angezeigte Soll-
druck nicht erreicht wird.
• Das System ist aktiv und bezieht
sich für die Warnung auf die ange-
zeigten Solldrücke.
• Bei Reifen mit Sonderzulassung:
Das System ist aktiv und bezieht sich für die Warnung auf die zuletzt
beim Reset gespeicherten Reifen-
fülldrücke.
Eine Reifenpanne oder ein größerer
Reifenfülldruckverlust in den angezeig-
ten Reifen liegt vor.
Reifenfülldruckverluste können ggf.
nicht erkannt werden.
Mögliche Ursachen:
• Funktionsstörung.
• Während der Reifenfülldruckmes-
sung, nach Bestätigung der Rei-
feneinstellungen.
• Bei Reifen mit Sonderzulassung:
Reset des Systems wird durchge-
führt.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
4"Reifeneinstellungen"
5Reifen auswählen:
• "Sommerreifen"
• "Winterreifen/Ganzjahresreifen"
6"aktuell:"
Bei Nichtauswahl von "Anderer Rei-
fen":
7"Beladung"
8"Einstellungen bestätigen"
9Fahrzeug fahren.
Aktueller Reifenfülldruck
Aktuelle Reifentemperatur
Reifenzustände
Allgemein
Alle Räder grün
Ein bis vier Räder gelb
Räder grau
Reset durchführen
Supra_OM_German_OM99V76M.book 295 ページ ２０１９年８月２８日　水曜日　午後４時１４分

296
Supra Owner's Manual_EM
6-1. MOBILITÄT
Bei Auswahl von "Anderer Reifen":
7"Reifeneinstellungen"
8Fahrbereitschaft einschalten und
nicht losfahren.
9Reifenfülldruck zurücksetzen:
"Reset durchführen".
10Losfahren.
Nach kurzer Fahrzeit über 30 km/h wer-
den die eingestellten Reifenfülldrücke
als vorgegebene Reifenfülldrücke über-
nommen. Der Reset wird während der
Fahrt automatisch abgeschlossen.
Nach erfolgreich abgeschlossenem
Reset werden die Räder am Control
Display grün dargestellt.
Die Fahrt kann jederzeit unterbrochen
werden. Der Reset wird bei einer Wei-
terfahrt automatisch fortgesetzt.
Bei der Meldung eines niedrigen Rei-
fenfülldrucks wird ggf. die Fahrzeugsta-
bilitätsregelung VSC eingeschaltet.
■Meldung
Ein Symbol mit einer Fahrzeugmeldung
wird am Control Display angezeigt.
■Maßnahme
Reifenfülldruck prüfen und ggf. korrigie-
ren.
■Meldung
Zusätzlich wird ein Symbol mit einer
Fahrzeugmeldung am Control Display
angezeigt.
Meldungen: Bei Reifen ohne
Sonderzulassung
Allgemein
Sicherheitshinweis
WARNUNG
Ein beschädigter Normalreifen mit zu
geringem oder fehlendem Reifenfülldruck
beeinträchtigt die Fahreigenschaften, z. B.
Lenk- und Bremsverhalten. Reifen mit Not-
laufeigenschaften können eine begrenzte
Stabilität aufrechterhalten. Es besteht
Unfallgefahr. Nicht weiterfahren, wenn das
Fahrzeug mit Normalreifen ausgestattet
ist. Hinweise zur Bereifung mit Notlaufei-
genschaften und Weiterfahrt mit diesen
Reifen beachten.
Bei erforderlicher Reifenfülldruck-
prüfung
SymbolMögliche Ursache
Die Befüllung wurde nicht
vorschriftsmäßig durchge-
führt, z. B. bei nicht genügend
eingefüllter Luft oder natürli-
chem, gleichmäßigen Reifen-
fülldruckverlust.
Bei zu niedrigem Reifenfülldruck
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
Supra_OM_German_OM99V76M.book 296 ページ ２０１９年８月２８日　水曜日　午後４時１４分

298
Supra Owner's Manual_EM
6-1. MOBILITÄT
■Maßnahme
1Reifenfülldruck prüfen und ggf. kor-
rigieren.
2Einen Reset des Systems durchfüh-
ren.
■Meldung
Zusätzlich wird ein Symbol mit einer
Fahrzeugmeldung am Control Display
angezeigt.
■Maßnahme
1Die Geschwindigkeit reduzieren.
Geschwindigkeit von 130 km/h nicht
mehr überschreiten.
2Bei nächster Gelegenheit, z. B. an
einer Tankstelle, den Reifenfüll-
druck in allen vier Reifen prüfen und
ggf. korrigieren.
3Einen Reset des Systems durchfüh-
ren.
■Meldung
Zusätzlich wird ein Symbol mit dem
betroffenen Reifen in einer Fahrzeug-
meldung am Control Display angezeigt.
SymbolMögliche Ursache
Die Befüllung wurde nicht
vorschriftsmäßig durchge-
führt, z. B. bei nicht genügend
eingefüllter Luft.
Das System hat einen Rad-
wechsel erkannt, ohne dass
ein Reset durchgeführt
wurde.
Der Reifenfülldruck ist gegen-
über dem letzten Reset abge-
fallen.
Für das System wurde kein
Reset durchgeführt. Das
System bezieht sich für die
Warnung auf die zuletzt beim
Reset gespeicherten Reifen-
fülldrücke.
Bei zu niedrigem Reifenfülldruck
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
SymbolMögliche Ursache
Ein Reifenfülldruckverlust
liegt vor.
Für das System wurde kein
Reset durchgeführt. Das
System bezieht sich für die
Warnung auf die zuletzt beim
Reset gespeicherten Reifen-
fülldrücke.
Bei starkem Reifenfülldruckverlust
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
Supra_OM_German_OM99V76M.book 298 ページ ２０１９年８月２８日　水曜日　午後４時１４分
