2020 TOYOTA SUPRA park assist

240
Supra Owner's Manual_EM
4-1. BEDIENUNG
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Je nach Ausstattung wird zusätzlich
eine entsprechende Kameraansicht
eingeschaltet.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Wenn beim Drücken der Parkassistenz-
taste der Rückwärtsgang eingelegt ist,
wird das Bild der Rückfahrkamera
angezeigt.
■Allgemein
Die Annäherung an ein Objekt wird der
Position entsprechend durch einen
Intervallton signalisiert. Wird z. B. links
hinter dem Fahrzeug ein Objekt
erkannt, ertönt der Signalton aus dem
Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt
wird, desto kürzer werden die Inter-
valle.
Ist der Abstand zu einem erkannten Objekt kleiner als ca. 25 cm, ertönt ein
Dauerton.
Befinden sich gleichzeitig Objekte vor
und hinter dem Fahrzeug, mit einem
Abstand kleiner als ca. 25 cm, ertönt
ein abwechselnder Dauerton.
Intervallton und Dauerton werden beim
Einlegen der Wählhebelposition P
abgeschaltet.
Der Intervallton wird bei stehendem
Fahrzeug nach kurzer Zeit abgeschal-
tet.
■Lautstärke
Die Lautstärke des Parksenso-
ren-Signaltons kann eingestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Klang"
4"Lautstärkenausgleich"
5"Nur Parksensoren"
6Gewünschten Wert einstellen.
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Die Annäherung an ein Objekt wird am
Control Display angezeigt. Weiter ent-
fernte Objekte werden dort bereits
Automatisch ausschalten bei Vor-
wärtsfahrt
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Warnung
Signaltöne
Optische Warnung
Supra_OM_German_OM99V76M.book 240 ページ ２０１９年８月２８日　水曜日　午後４時１４分

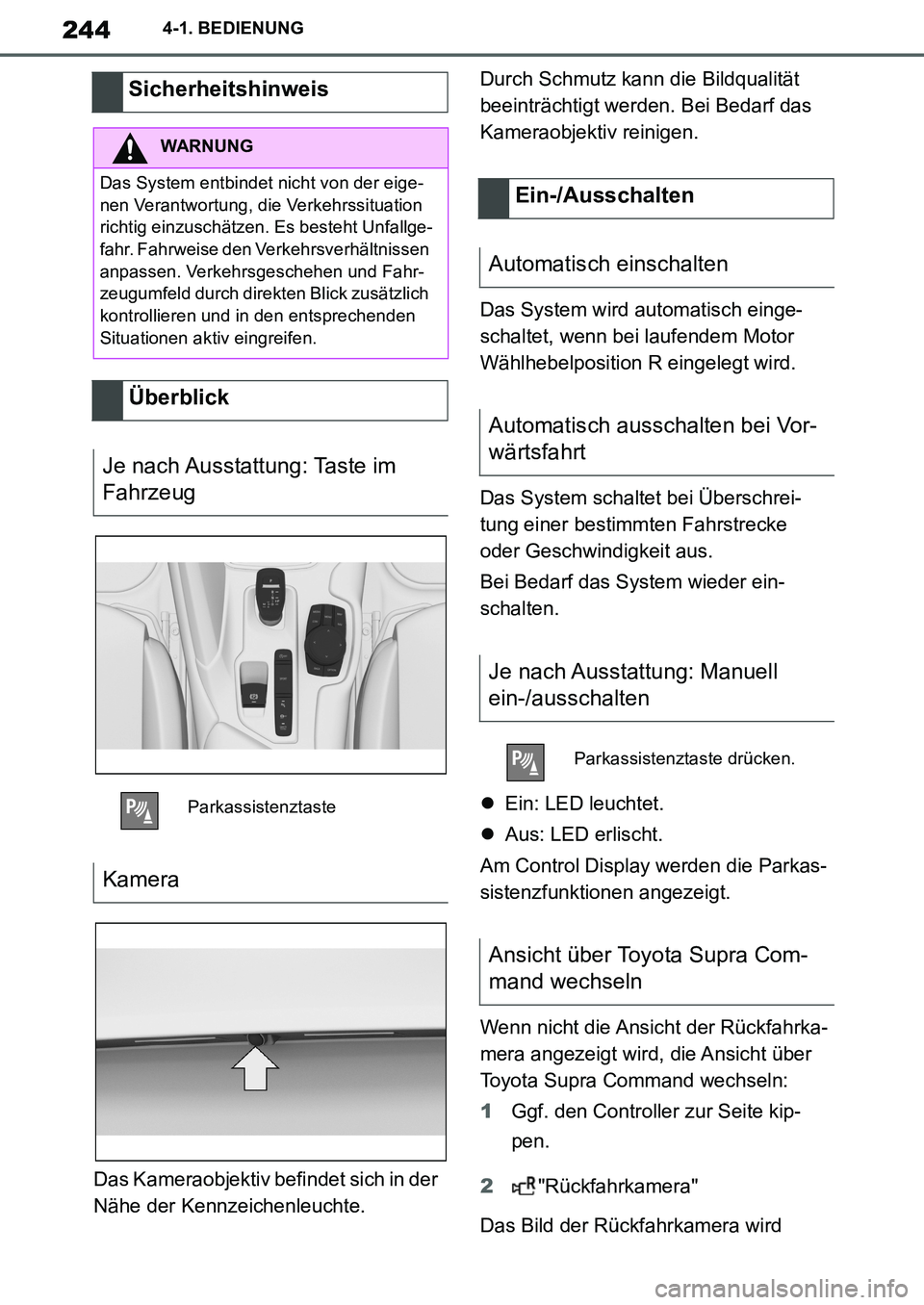

244
Supra Owner's Manual_EM
4-1. BEDIENUNG
Das Kameraobjektiv befindet sich in der
Nähe der Kennzeichenleuchte.Durch Schmutz kann die Bildqualität
beeinträchtigt werden. Bei Bedarf das
Kameraobjektiv reinigen.
Das System wird automatisch einge-
schaltet, wenn bei laufendem Motor
Wählhebelposition R eingelegt wird.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Am Control Display werden die Parkas-
sistenzfunktionen angezeigt.
Wenn nicht die Ansicht der Rückfahrka-
mera angezeigt wird, die Ansicht über
Toyota Supra Command wechseln:
1Ggf. den Controller zur Seite kip-
pen.
2"Rückfahrkamera"
Das Bild der Rückfahrkamera wird
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen und Fahr-
zeugumfeld durch direkten Blick zusätzlich
kontrollieren und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Je nach Ausstattung: Taste im
Fahrzeug
Parkassistenztaste
Kamera
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Ansicht über Toyota Supra Com-
mand wechseln
Supra_OM_German_OM99V76M.book 244 ページ ２０１９年８月２８日　水曜日　午後４時１４分

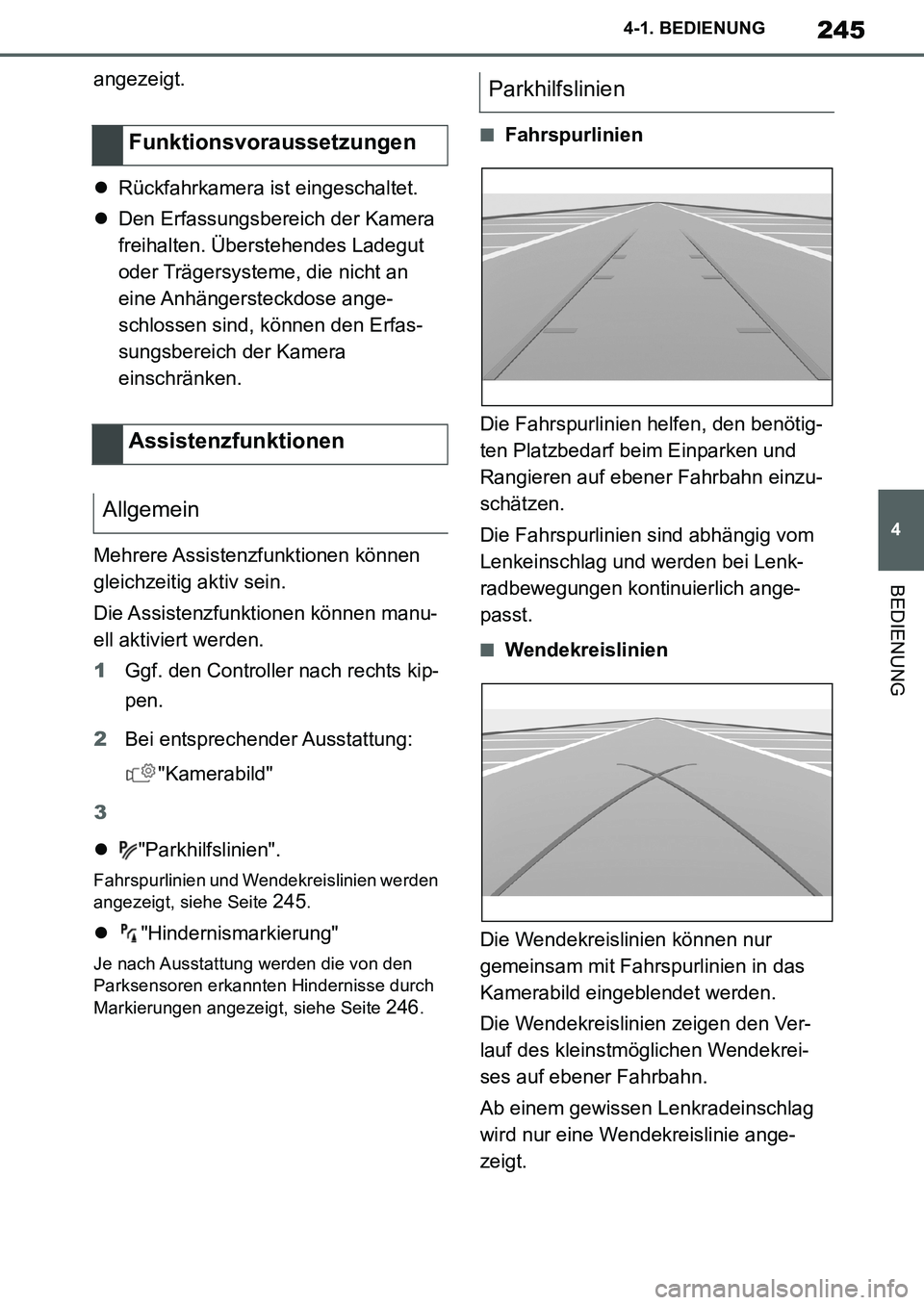

245
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
angezeigt.
Rückfahrkamera ist eingeschaltet.
Den Erfassungsbereich der Kamera
freihalten. Überstehendes Ladegut
oder Trägersysteme, die nicht an
eine Anhängersteckdose ange-
schlossen sind, können den Erfas-
sungsbereich der Kamera
einschränken.
Mehrere Assistenzfunktionen können
gleichzeitig aktiv sein.
Die Assistenzfunktionen können manu-
ell aktiviert werden.
1Ggf. den Controller nach rechts kip-
pen.
2Bei entsprechender Ausstattung:
"Kamerabild"
3
"Parkhilfslinien".
Fahrspurlinien und Wendekreislinien werden
angezeigt, siehe Seite 245.
"Hindernismarkierung"
Je nach Ausstattung werden die von den
Parksensoren erkannten Hindernisse durch
Markierungen angezeigt, siehe Seite
246.
■Fahrspurlinien
Die Fahrspurlinien helfen, den benötig-
ten Platzbedarf beim Einparken und
Rangieren auf ebener Fahrbahn einzu-
schätzen.
Die Fahrspurlinien sind abhängig vom
Lenkeinschlag und werden bei Lenk-
radbewegungen kontinuierlich ange-
passt.
■Wendekreislinien
Die Wendekreislinien können nur
gemeinsam mit Fahrspurlinien in das
Kamerabild eingeblendet werden.
Die Wendekreislinien zeigen den Ver-
lauf des kleinstmöglichen Wendekrei-
ses auf ebener Fahrbahn.
Ab einem gewissen Lenkradeinschlag
wird nur eine Wendekreislinie ange-
zeigt.
Funktionsvoraussetzungen
Assistenzfunktionen
Allgemein
Parkhilfslinien
Supra_OM_German_OM99V76M.book 245 ページ ２０１９年８月２８日　水曜日　午後４時１４分

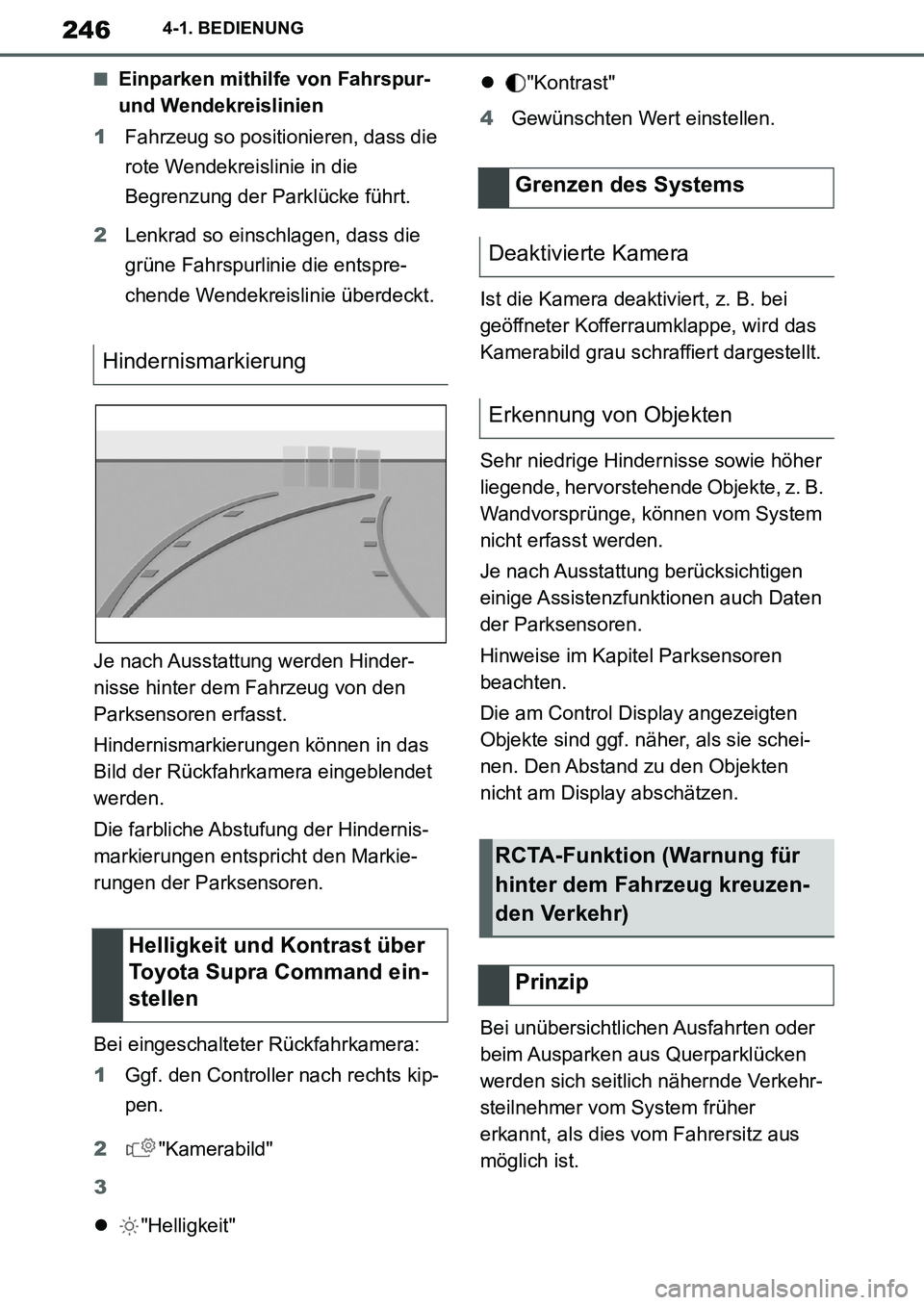

246
Supra Owner's Manual_EM
4-1. BEDIENUNG
■Einparken mithilfe von Fahrspur-
und Wendekreislinien
1Fahrzeug so positionieren, dass die
rote Wendekreislinie in die
Begrenzung der Parklücke führt.
2Lenkrad so einschlagen, dass die
grüne Fahrspurlinie die entspre-
chende Wendekreislinie überdeckt.
Je nach Ausstattung werden Hinder-
nisse hinter dem Fahrzeug von den
Parksensoren erfasst.
Hindernismarkierungen können in das
Bild der Rückfahrkamera eingeblendet
werden.
Die farbliche Abstufung der Hindernis-
markierungen entspricht den Markie-
rungen der Parksensoren.
Bei eingeschalteter Rückfahrkamera:
1Ggf. den Controller nach rechts kip-
pen.
2"Kamerabild"
3
"Helligkeit""Kontrast"
4Gewünschten Wert einstellen.
Ist die Kamera deaktiviert, z. B. bei
geöffneter Kofferraumklappe, wird das
Kamerabild grau schraffiert dargestellt.
Sehr niedrige Hindernisse sowie höher
liegende, hervorstehende Objekte, z. B.
Wandvorsprünge, können vom System
nicht erfasst werden.
Je nach Ausstattung berücksichtigen
einige Assistenzfunktionen auch Daten
der Parksensoren.
Hinweise im Kapitel Parksensoren
beachten.
Die am Control Display angezeigten
Objekte sind ggf. näher, als sie schei-
nen. Den Abstand zu den Objekten
nicht am Display abschätzen.
Bei unübersichtlichen Ausfahrten oder
beim Ausparken aus Querparklücken
werden sich seitlich nähernde Verkehr-
steilnehmer vom System früher
erkannt, als dies vom Fahrersitz aus
möglich ist.
Hindernismarkierung
Helligkeit und Kontrast über
Toyota Supra Command ein-
stellen
Grenzen des Systems
Deaktivierte Kamera
Erkennung von Objekten
RCTA-Funktion (Warnung für
hinter dem Fahrzeug kreuzen-
den Verkehr)
Prinzip
Supra_OM_German_OM99V76M.book 246 ページ ２０１９年８月２８日　水曜日　午後４時１４分

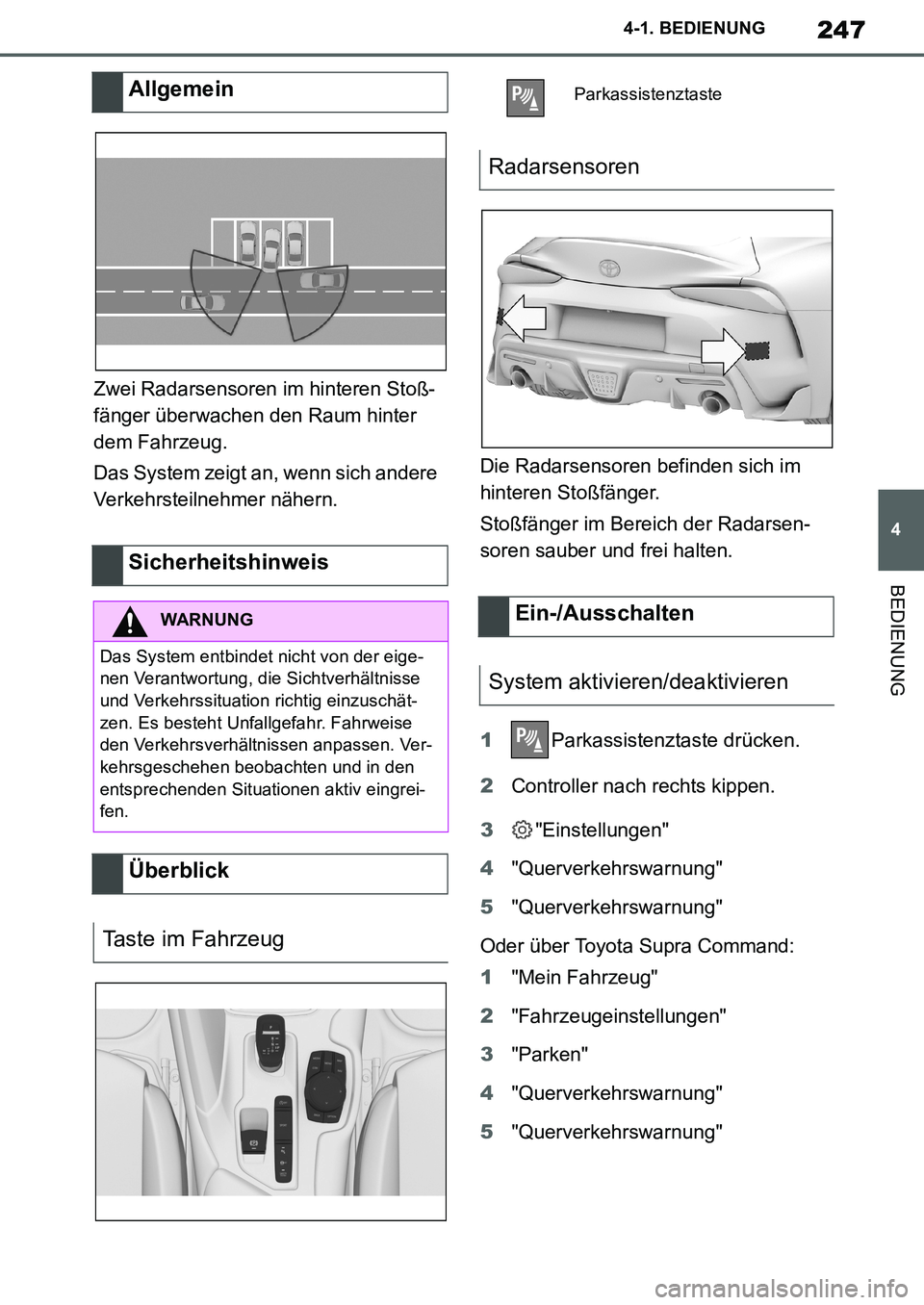

247
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Zwei Radarsensoren im hinteren Stoß-
fänger überwachen den Raum hinter
dem Fahrzeug.
Das System zeigt an, wenn sich andere
Verkehrsteilnehmer nähern.Die Radarsensoren befinden sich im
hinteren Stoßfänger.
Stoßfänger im Bereich der Radarsen-
soren sauber und frei halten.
1Parkassistenztaste drücken.
2Controller nach rechts kippen.
3"Einstellungen"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Oder über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Allgemein
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Radarsensoren
Ein-/Ausschalten
System aktivieren/deaktivieren
Supra_OM_German_OM99V76M.book 247 ページ ２０１９年８月２８日　水曜日　午後４時１４分

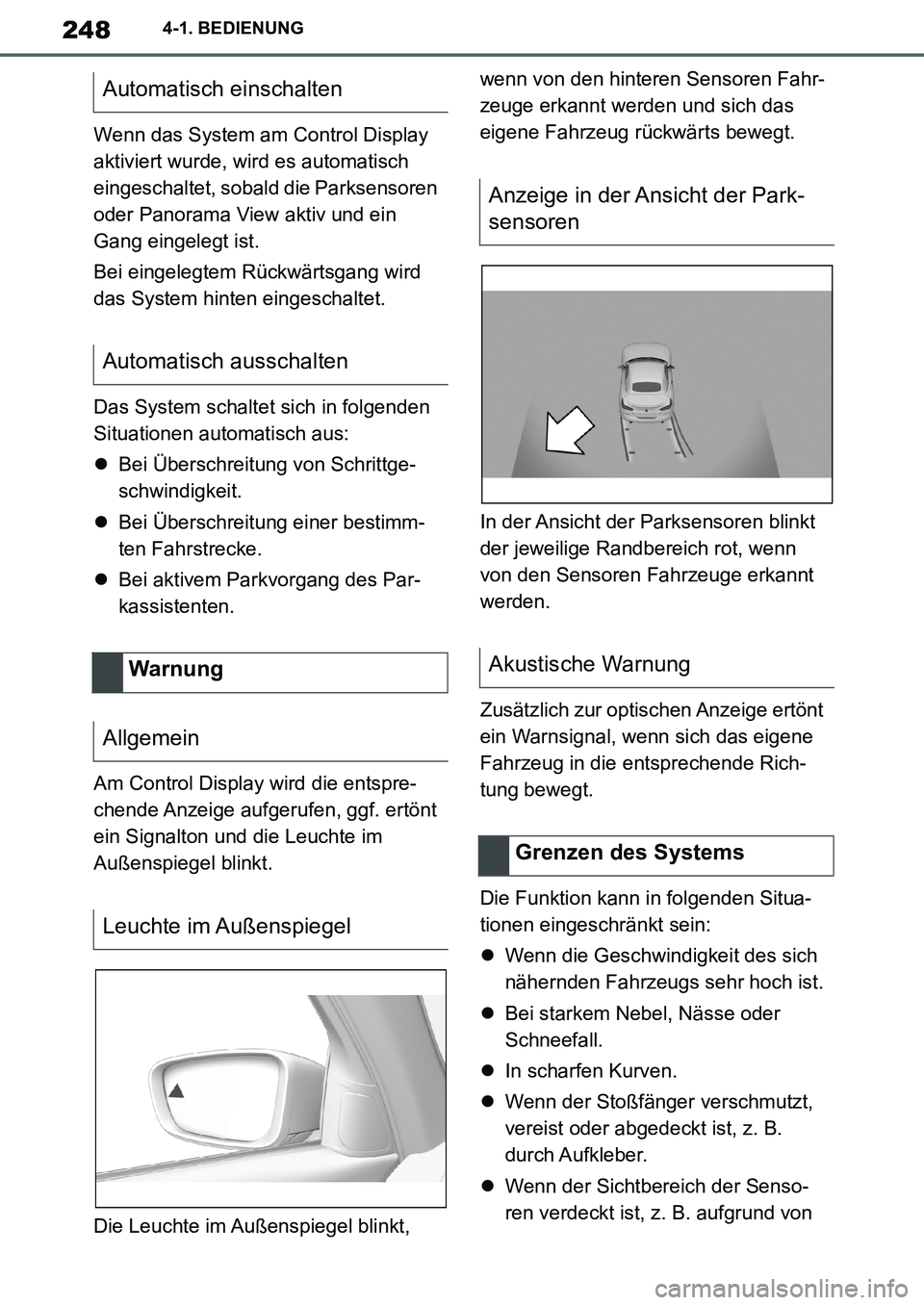

248
Supra Owner's Manual_EM
4-1. BEDIENUNG
Wenn das System am Control Display
aktiviert wurde, wird es automatisch
eingeschaltet, sobald die Parksensoren
oder Panorama View aktiv und ein
Gang eingelegt ist.
Bei eingelegtem Rückwärtsgang wird
das System hinten eingeschaltet.
Das System schaltet sich in folgenden
Situationen automatisch aus:
Bei Überschreitung von Schrittge-
schwindigkeit.
Bei Überschreitung einer bestimm-
ten Fahrstrecke.
Bei aktivem Parkvorgang des Par-
kassistenten.
Am Control Display wird die entspre-
chende Anzeige aufgerufen, ggf. ertönt
ein Signalton und die Leuchte im
Außenspiegel blinkt.
Die Leuchte im Außenspiegel blinkt, wenn von den hinteren Sensoren Fahr-
zeuge erkannt werden und sich das
eigene Fahrzeug rückwärts bewegt.
In der Ansicht der Parksensoren blinkt
der jeweilige Randbereich rot, wenn
von den Sensoren Fahrzeuge erkannt
werden.
Zusätzlich zur optischen Anzeige ertönt
ein Warnsignal, wenn sich das eigene
Fahrzeug in die entsprechende Rich-
tung bewegt.
Die Funktion kann in folgenden Situa-
tionen eingeschränkt sein:
Wenn die Geschwindigkeit des sich
nähernden Fahrzeugs sehr hoch ist.
Bei starkem Nebel, Nässe oder
Schneefall.
In scharfen Kurven.
Wenn der Stoßfänger verschmutzt,
vereist oder abgedeckt ist, z. B.
durch Aufkleber.
Wenn der Sichtbereich der Senso-
ren verdeckt ist, z. B. aufgrund von
Automatisch einschalten
Automatisch ausschalten
Warnung
Allgemein
Leuchte im Außenspiegel
Anzeige in der Ansicht der Park-
sensoren
Akustische Warnung
Grenzen des Systems
Supra_OM_German_OM99V76M.book 248 ページ ２０１９年８月２８日　水曜日　午後４時１４分

444
Supra Owner's Manual_EM
Alphabetischer Index
Alphabetischer Index
A
A/C-Taste, siehe Kühlfunktion ............ 252
Abbiegelicht .......................................... 179
Abblendautomatik, siehe Automatisches
Fernlicht.............................................. 180
Abblendender Außenspiegel............... 109
Abblendender Innenspiegel ................ 109
Abblendlicht.......................................... 178
Abfahrtszeit, Standlüftung .................. 257
Abfahrtszeit, Zusatzheizung................ 257
Abgasanlage ......................................... 271
Abgaspartikelfilter ................................ 271
Abkippen, Beifahrerspiegel, siehe Bord-
steinautomatik ................................... 109
Abklappstellung der Scheibenwischer
............................................................. 146
Ablagefächer in den Türen .................. 264
Ablagemöglichkeiten ........................... 263
Abmessungen....................................... 356
ABS, Anti-Blockier-System.................. 218
Abschleppen ......................................... 346
Abschleppöse ....................................... 348
Abschleppseil ....................................... 347
Abschleppstange ................................. 347
Abschließen, siehe Öffnen und Schließen
............................................................... 82
Abstandswarnung, siehe Parksensoren
............................................................. 238
ACC, siehe Dynamische
Radar-Geschwindigkeitsregelung.... 228
Achslasten, Gewichte .......................... 357
Active Guard, siehe Toyota Supra Safety
............................................................. 196
Adaptiver Bremsassistent ................... 219
Adaptives variables Fahrwerk............. 249
Adaptives variables Fahrwerk, adaptiv
............................................................. 249
Airbags .................................................. 183
Airbags, Kontroll-/Warnleuchte........... 185Airbagschalter, siehe Schlüsselschalter
für Beifahrerairbags .......................... 193
Aktive Motorhaube, siehe Aktiver Fuß-
gängerschutz ..................................... 195
Aktiver Fußgängerschutz .................... 195
Aktivierung, Airbags ............................ 193
Aktivkohlefilter ..................................... 255
Aktualität der Betriebsanleitung............. 7
Alarm, ungewollt .................................... 96
Alarmanlage ........................................... 95
Allgemeine Einstellungen ..................... 64
Allgemeine Fahrhinweise .................... 271
Altbatterie entsorgen ........................... 330
Anbringen von Kinderrückhaltesystemen
............................................................ 114
Angurten, siehe Sicherheitsgurte ...... 102
Anhängerkupplung, Rückfahrkamera 245
Anschleppen ........................................ 346
Anti-Blockier-System, ABS ................. 218
Anzeige in Frontscheibe, siehe Head-Up
Display................................................ 174
Anzeigen ............................................... 154
Anzeigenbeleuchtung, siehe Instrumen-
tenbeleuchtung.................................. 182
Apple CarPlay, Verbindung zum Fahrzeug
.............................................................. 76
Aquaplaning ......................................... 273
Arbeiten am Motorraum ...................... 309
Auf-/Abblenden, siehe Automatisches
Fernlicht ............................................. 180
Auffahrwarnung mit City-Bremsfunktion
............................................................ 198
Aufschließen, siehe Öffnen und Schlie-
ßen ........................................................ 82
Ausfallmeldung, siehe Fahrzeugmeldun-
gen ...................................................... 155
Auslässe, siehe Belüftung .................. 255
Auspuff, siehe Abgasanlage ............... 271
Außenbeleuchtung beim Entriegeln .... 83
Außenbeleuchtung mit verriegeltem
Fahrzeug .............................................. 84
Supra_OM_German_OM99V76M.book 444 ページ ２０１９年８月２８日　水曜日　午後４時１４分
