2020 TOYOTA RAV4 sensor

1402-1. Agrupamento de instrumentos
de códigos ID do sensor do sistema de
aviso da pressão dos pneus num con-
cessionário Toyota autorizado, repara-
dor Toyota autorizado ou em qualquer
reparador da sua confiança.
Para obter mais informações relaciona-
das com a alteração dos códigos ID
registados, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
■ Configurações
“Idioma”
Selecione para alterar o idioma no
mostrador de informações múltiplas.
“Unidade”
Selecione para alterar a unidade de
medida apresentada.
“Tipo de painel” (mostrador de 7”)
Selecione para alterar o modo de
visualização do velocímetro.
 (Indicador EV) (P. 8 0 )
Selecione ativar/desativar o indicador EV.
 (Configurações do mostrador
da informação de condução)
Selecione para configurar os itens que
se seguem.
• “Sist. híbrido”
Selecione para ativar/desativar o guia
de aceleração Eco. (P.134)
• “Consum. combustível”
Selecione para alterar o mostrador de
economia de combustível. (P.134)
 (Configurações áudio) (se
equipado)
Selecione para ativar/desativar o ecrã .
 (Configurações do mostra-
dor de informação do veículo)
• “Conteúdos exib”
Selecione para configurar os itens que se seguem.
“Monitor de energia”:
Selecione para ativar/desativar o moni-
tor de energia. (P.142)
AWD (Modelos AWD):
Selecione para ativar/desativar o mos-
trador do sistema AWD. (P.137)
• “Tipo inf. cond”
Selecione para alterar o mostrador do
tipo de informação de condução entre
viagem e total (P.136).
• “Info. condução”
Selecione para configurar os itens que
serão visualizados na parte superior e
inferior do ecrã de informação de con-
dução: média da velocidade, distância
e tempo total.
“Resumo viagem”
Selecione para configurar os itens
apresentados quando o interruptor
Power estiver desligado.
“Ecrã pop-up” (se equipado)
Selecione para ativar/desativar os mos-
tradores pop-up que se seguem e que
podem aparecer em determinadas
situações.
• Mostrador de orientação de interse-
ções do sistema associado ao sis-
tema de navegação (se equipado)
• Mostrador de chamada recebida do
sistema mãos-livres (se equipado)
• Funcionamento do áudio (se equipado)
• Funcionamento do volume (se equi-
pado)
• Controlo de voz (se equipado)
“MID OFF”
Será apresentado um ecrã em branco.
“Defin. padrão”
Selecione para redefinir as configura-
ções do mostrador do medidor.
■Suspensão do mostrador das con-
figurações
●Em algumas situações, o funciona-
mento do mostrador das configurações
pM_RAV4-HV_OM_OM42D32PT.book Page 140 Wednesday, January 27, 2021 6:28 PM

175
3 3-2. Abertura, fecho e trancamento das portas
Antes de conduzir
3-2.Opening, closing and locking the doors
■Função de entrada (veículos
com sistema de chave inteli-
gente para entrada e arranque)
Para ativar esta funcionalidade
deve ter a chave eletrónica na sua
posse.
1Segure o manípulo da porta da
frente para destrancar as portas.
Certifique-se que toca no sensor que se
encontra na parte de trás do manípulo.
Não é possível destrancar as portas
nos 3 segundos que se seguem após
estas terem sido trancadas.
2Toque no sensor de tranca-
mento (saliências na parte
superior do manípulo) para tran-
car as portas.
Certifique-se que a porta está devida-
mente trancada.
■Comando remoto
1Tranca todas as portas
Certifique-se que a porta está devida-
mente trancada.
Pressione e mantenha premido para
fechar os vidros laterais e o teto
panorâmico (se equipado).
*
2Destranca todas as portas
Pressione e mantenha premido para
abrir os vidros laterais e o teto
panorâmico (se equipado).
*
*
: Estas configurações devem ser per-
sonalizadas por um concessionário
Toyota autorizado, reparador Toyota
autorizado ou por qualquer reparador
da sua confiança.
■Alterar a função de destranca-
mento das portas (veículos com
sistema de chave inteligente para
entrada e arranque equipada com
função de entrada)
É possível determinar quais as portas
que serão destrancadas pela função de
entrada utilizando o comando remoto.
1Coloque o interruptor Power em
OFF (desligado).
2Cancele o sensor de intrusão e o
sensor de inclinação do alarme para
evitar uma ativação inadvertida do
mesmo enquanto altera as configu-
rações. (se equipado) (P.112)
3Quando a luz do indicador na superfí-
cie da chave não estiver acesa, pres-
sione e mantenha premido ou
Portas laterais
Pode trancar e destrancar o
veículo utilizando a função de
entrada, o comando remoto ou
o interruptor de trancamento
das portas.
Destrancar e trancar as por-
tas pelo exterior
pM_RAV4-HV_OM_OM42D32PT.book Page 175 Wednesday, January 27, 2021 6:28 PM

1763-2. Abertura, fecho e trancamento das portas
durante, aproximadamente, 5
segundos enquanto pressiona e man-
têm premido .
Esta configuração altera de cada vez
que executar uma operação, tal como
indicado abaixo. (Quando alterar a con-
figuração continuamente, liberte as
teclas, aguarde, pelo menos, 5 segun-
dos e repita o passo 3.)
Para veículos com alarme: Para impedir o
acionamento inadvertido do alarme, des-
tranque as portas usando o comando
remoto e abra e feche a porta uma vez
depois das configurações terem sido alte-
radas. (Se não abrir uma porta no espaço
de 30 segundos depois de pressionar
as portas trancam novamente e
o alarme será ativado automaticamente.
No caso do alarme ser acionado, pare-o
imediatamente. (P. 111 )
■Sistema de destrancamento das
portas por deteção de impacto
Na eventualidade do veículo ser sujeito a um impacto forte, todas as portas são
destrancadas. Contudo, dependendo da
força do impacto ou do tipo de acidente,
o sistema pode não funcionar.
■Indicadores de funcionamento
Portas: As luzes dos sinais de perigo
piscam para indicar que as portas foram
trancadas/destrancadas utilizando a
função de entrada (se equipado) ou o
comando remoto. (Trancar: uma vez;
Destrancar: duas vezes).
Vidros laterais e teto panorâmico (se equi-
pado): Soa um sinal sonoro para indicar
que os vidros laterais e o teto panorâmico
estão em funcionamento e que foram ati-
vados pelo comando remoto.
■Dispositivo de segurança
Se não abrir uma porta no espaço de,
cerca de, 30 segundos depois de ter des-
trancado o veículo utilizando a função de
entrada (se equipado) ou o comando
remoto, o dispositivo de segurança, auto-
maticamente, volta a trancar o veículo.
(Contudo, dependendo da localização da
chave eletrónica, esta pode ser detetada
como estando dentro do veículo. Neste
caso, é possível destrancar o veículo.)
■Quando não é possível trancar a
porta utilizando o sensor de tranca-
mento na parte superior do
manípulo da porta (veículos com
sistema de chave inteligente para
entrada e arranque equipado com
função de entrada)
Quando não conseguir trancar a porta
mesmo tocando na parte superior do
sensor, tente tocar na parte superior e
inferior do sensor ao mesmo tempo. Se
estiver a utilizar luvas, retire-as.
■Sinal sonoro de aviso de portas
trancadas
É emitido um sinal sonoro soa contínuo
durante 5 segundos nas seguintes
situações. Feche completamente todas
Mostrador de
informações
múltiplas/SomFunção de
destrancamento
(Veículos com
volante à esquerda)
(Veículos com
volante à direita)
Exterior: Soa 3 vezes
Interior: Sibila uma
vez
Se segurar o
manípulo da porta
do condutor des-
tranca apenas a
porta do condutor.
Se segurar o
manípulo da porta do
passageiro da frente
ou pressionar o inter-
ruptor de abertura da
porta da retaguarda
destranca todas as
portas.
Exterior: Soa duas
vezes
Interior: Sibila uma
vez
Se segurar o
manípulo de umas
das portas da frente
ou pressionar o inter-
ruptor de abertura da
porta da retaguarda
destranca todas as
portas.
pM_RAV4-HV_OM_OM42D32PT.book Page 176 Wednesday, January 27, 2021 6:28 PM

1843-2. Abertura, fecho e trancamento das portas
■Interruptor de abertura da
porta da retaguarda
Quando a porta da retaguarda estiver
destrancada: Pressione o interruptor
de abertura da porta da retaguarda.
Quando a porta da retaguarda estiver
trancada: Com a chave eletrónica na
sua posse, pressione o interruptor de
abertura da porta da retaguarda e
mantenha-o pressionado.
A porta da retaguarda elétrica abre
automaticamente.
Se pressionar o interruptor enquanto a
porta da retaguarda elétrica estiver a
abrir/fechar, esta operação será inter-
rompida.
■Interruptor da porta da reta-
guarda elétrica na porta da
retaguarda
Pressione o interruptor.
A porta da retaguarda elétrica fecha
automaticamente.
Se pressionar o interruptor enquanto a
porta da retaguarda elétrica estiver em
funcionamento, esta operação será
interrompida. Quando voltar a pressionar o interrup-
tor durante a operação interrompida, o
movimento da porta da retaguarda será
invertido.
■Manípulos da porta da reta-
guarda
Baixe a porta da retaguarda utili-
zando o respetivo manípulo .
A assistência ao fecho da porta da reta-
guarda elétrica (P.186) será ativada e
esta fecha completa e automaticamente.
■Sensor ativado pelo movi-
mento do pé (veículos com
sistema mãos-livres da porta
da retaguarda elétrica)
O sistema mãos-livres da porta da
retaguarda elétrica permite abrir e
fechar a porta da retaguarda elé-
trica automaticamente, colocando o
seu pé perto da parte inferior cen-
tral do para-choques traseiro e
afastando-o em seguida. Quando
utilizar sistema mãos-livres da
porta da retaguarda elétrica, certifi-
que-se que o interruptor Power
está em OFF (desligado) e que o
A
pM_RAV4-HV_OM_OM42D32PT.book Page 184 Wednesday, January 27, 2021 6:28 PM

185
3 3-2. Abertura, fecho e trancamento das portas
Antes de conduzir
sensor ativado pelo movimento do
pé está ativado (P.137). Para
além disso, a chave eletrónica tem
de estar na sua posse.
1Com uma chave eletrónica na
sua posse, mantenha-se dentro
da área de alcance do sistema
de chave inteligente para
entrada e arranque a, aproxima-
damente 30 a 50 cm do para-
-choques traseiro.
Sensor ativado pelo movimento
do pé
Área de deteção do sistema
mãos-livres da porta da reta-
guarda elétrica
Área de deteção do sistema de
chave inteligente para entrada e
arranque (P.193)
2Movimente o seu pé numa dis-
tância de, cerca de, 10 cm do
para-choques traseiro e, de
seguida, afaste-o.
Este movimento tem de ser feito no
espaço de 1 segundo.
A porta da retaguarda não entra em
funcionamento enquanto o sistema não
detetar um pé por baixo do para-cho-
ques traseiro.
Utilize o sistema mãos-livres da porta
da retaguarda elétrica sem tocar com o
pé no para-choques traseiro.
Se existir outra chave eletrónica dentro
do habitáculo ou no compartimento da
bagagem, esta operação pode demorar ligeiramente mais do que o habitual.
Sensor ativado pelo movimento
do pé
Área de deteção do sistema
mãos-livres da porta da reta-
guarda elétrica
3Quando o sensor detetar que
afastou o pé, soa um sinal
sonoro e, automaticamente, a
porta da retaguarda abre/fecha
por completo.
Se houver movimento de um pé por baixo
do para-choques traseiro enquanto a
porta da retaguarda estiver a abrir/fechar,
este movimento será interrompido.
Se houver novamente movimento de um
pé por baixo do para-choques traseiro
durante a interrupção do movimento da
porta da retaguarda, a orientação do
movimento será invertida.
■Luz do compartimento da bagagem
A luz do compartimento da bagagem
acende quando abrir a porta da reta-
guarda com o respetivo interruptor ligado.
Quando colocar o interruptor Power em
OFF (desligado), a luz apaga automati-
camente ao fim de 20 minutos.
A
B
C
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 185 Wednesday, January 27, 2021 6:28 PM

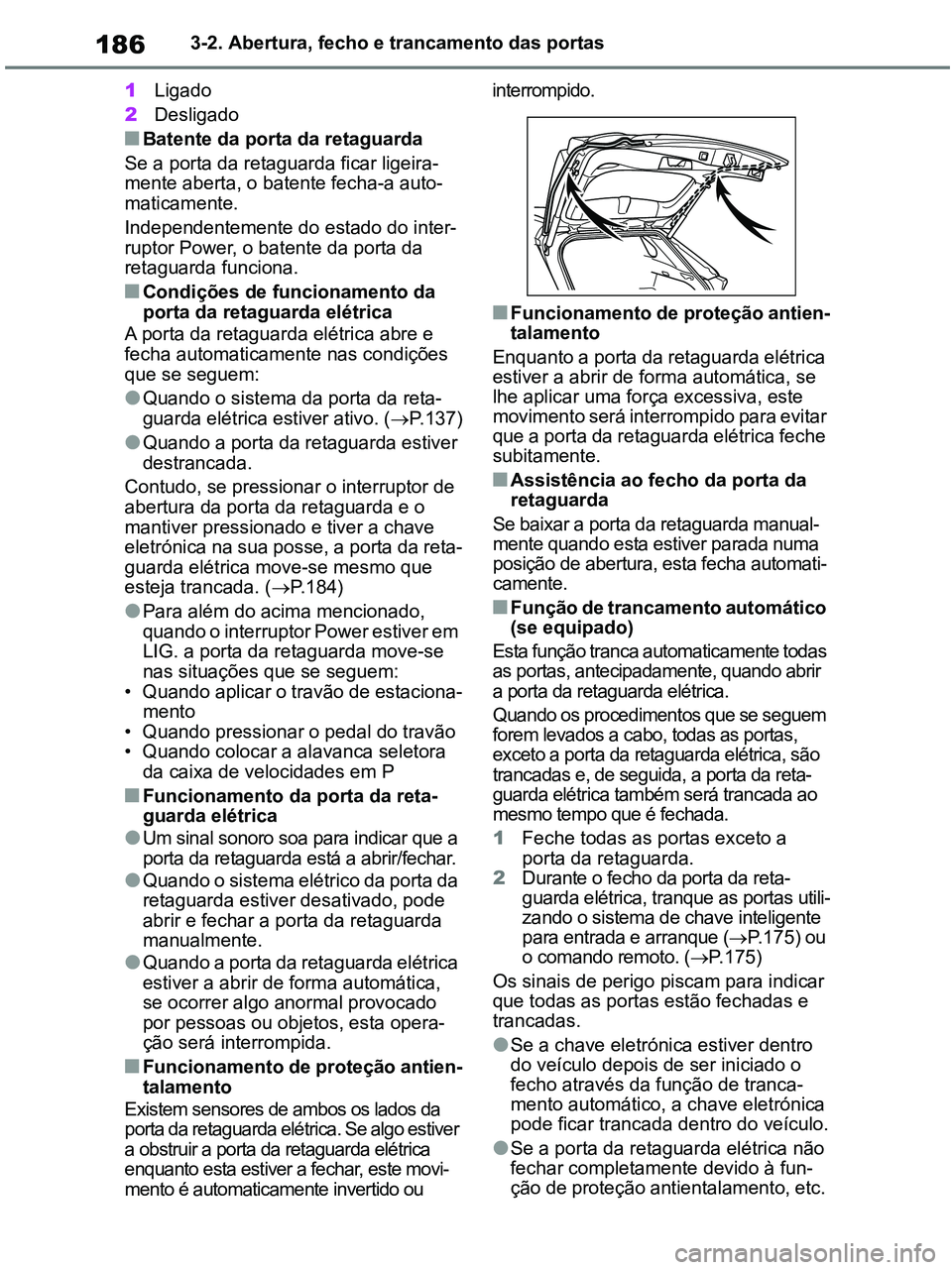

1863-2. Abertura, fecho e trancamento das portas
1Ligado
2Desligado
■Batente da porta da retaguarda
Se a porta da retaguarda ficar ligeira-
mente aberta, o batente fecha-a auto-
maticamente.
Independentemente do estado do inter-
ruptor Power, o batente da porta da
retaguarda funciona.
■Condições de funcionamento da
porta da retaguarda elétrica
A porta da retaguarda elétrica abre e
fecha automaticamente nas condições
que se seguem:
●Quando o sistema da porta da reta-
guarda elétrica estiver ativo. (P.137)
●Quando a porta da retaguarda estiver
destrancada.
Contudo, se pressionar o interruptor de
abertura da porta da retaguarda e o
mantiver pressionado e tiver a chave
eletrónica na sua posse, a porta da reta-
guarda elétrica move-se mesmo que
esteja trancada. (P.184)
●Para além do acima mencionado,
quando o interruptor Power estiver em
LIG. a porta da retaguarda move-se
nas situações que se seguem:
• Quando aplicar o travão de estaciona-
mento
• Quando pressionar o pedal do travão
• Quando colocar a alavanca seletora
da caixa de velocidades em P
■Funcionamento da porta da reta-
guarda elétrica
●Um sinal sonoro soa para indicar que a
porta da retaguarda está a abrir/fechar.
●Quando o sistema elétrico da porta da
retaguarda estiver desativado, pode
abrir e fechar a porta da retaguarda
manualmente.
●Quando a porta da retaguarda elétrica
estiver a abrir de forma automática,
se ocorrer algo anormal provocado
por pessoas ou objetos, esta opera-
ção será interrompida.
■Funcionamento de proteção antien-
talamento
Existem sensores de ambos os lados da
porta da retaguarda elétrica. Se algo estiver
a obstruir a porta da retaguarda elétrica
enquanto esta estiver a fechar, este movi-
mento é automaticamente invertido ou interrompido.
■Funcionamento de proteção antien-
talamento
Enquanto a porta da retaguarda elétrica
estiver a abrir de forma automática, se
lhe aplicar uma força excessiva, este
movimento será interrompido para evitar
que a porta da retaguarda elétrica feche
subitamente.
■Assistência ao fecho da porta da
retaguarda
Se baixar a porta da retaguarda manual-
mente quando esta estiver parada numa
posição de abertura, esta fecha automati-
camente.
■Função de trancamento automático
(se equipado)
Esta função tranca automaticamente todas
as portas, antecipadamente, quando abrir
a porta da retaguarda elétrica.
Quando os procedimentos que se seguem
forem levados a cabo, todas as portas,
exceto a porta da retaguarda elétrica, são
trancadas e, de seguida, a porta da reta-
guarda elétrica também será trancada ao
mesmo tempo que é fechada.
1Feche todas as portas exceto a
porta da retaguarda.
2Durante o fecho da porta da reta-
guarda elétrica, tranque as portas utili-
zando o sistema de chave inteligente
para entrada e arranque (P.175) ou
o comando remoto. (P.175)
Os sinais de perigo piscam para indicar
que todas as portas estão fechadas e
trancadas.
●Se a chave eletrónica estiver dentro
do veículo depois de ser iniciado o
fecho através da função de tranca-
mento automático, a chave eletrónica
pode ficar trancada dentro do veículo.
●Se a porta da retaguarda elétrica não
fechar completamente devido à fun-
ção de proteção antientalamento, etc.
pM_RAV4-HV_OM_OM42D32PT.book Page 186 Wednesday, January 27, 2021 6:28 PM

187
3 3-2. Abertura, fecho e trancamento das portas
Antes de conduzir
enquanto estiver a fechar automatica-
mente após ativação da função de
trancamento automático, esta função
será cancelada e todas as portas
serão destrancadas.
●Antes de sair do veículo, certifique-se
que todas as portas estão fechadas e
trancadas.
■Condições de funcionamento do
sensor ativado pelo movimento do
pé (veículos com sistema mãos-
-livres da porta da retaguarda elétrica)
O sistema mãos-livres da porta da reta-
guarda elétrica abre/fecha automatica-
mente quando as condições que se
seguem estiverem reunidas:
●O sensor ativado pelo movimento do
pé está operacional. (P.137)
●O interruptor Power está em OFF.
●A chave eletrónica está dentro da
área operacional. (P.193)
●O pé esteve perto da parte inferior
central do para-choques traseiro e
afastou-se do mesmo.
Também pode acionar a porta da reta-
guarda elétrica colocando a mão, coto-
velo, joelho, etc. perto da parte inferior
central do para-choques traseiro e afas-
tando-o do mesmo. Certifique-se que
mantém essa parte do corpo perto da
parte central do para-choques traseiro.
■Situações nas quais o sistema mãos-
-livres da porta da retaguarda elétrica
pode não funcionar devidamente
(veículos com sistema mãos-livres
da porta da retaguarda elétrica)
Nas situações que se seguem, o sis-
tema mãos-livres da porta da reta-
guarda elétrica pode não funcionar
devidamente:
●Quando mantém o pé por baixo do
para-choques traseiro
●Se bater com força com o pé no para-
-choques traseiro ou se lhe tocar
durante um curto espaço de tempo
Se tocar no para-choques traseiro
durante um curto espaço de tempo,
aguarde um pouco antes de voltar a ten-
tar utilizar o sistema mãos-livres da
porta da retaguarda elétrica.
●Quando utilizar o sistema mãos-livres
da porta da retaguarda elétrica e uma pessoa estiver demasiado próxima do
para-choques traseiro
●Quando uma fonte de ondas de rádio
externas interferir com a comunicação
entre a chave eletrónica e o veículo
(P.194)
●Quando o veículo estiver estacionado
próximo de uma fonte de ruído elétrico
que afete a sensibilidade do sistema
mãos-livres da porta da retaguarda elé-
trica, tal como um parque de estaciona-
mento pago, posto de abastecimento
de combustível, estrada aquecida ou de
luzes fluorescentes
●Quando o veículo estiver perto de uma
torre de televisão, central elétrica, esta-
ção de rádio, ecrãs gigantes, aeropor-
tos ou outras instalações geradoras de
fortes ondas de rádio ou ruído elétrico
●Quando for aplicada uma grande
quantidade de água sobre o para-cho-
ques traseiro, tal como quando está a
lavar o veículo ou quando está a cho-
ver muito
●Quando existir lama, neve, gelo, etc.
preso ao para-choques traseiro.
●Quando o veículo tiver estado esta-
cionado durante algum tempo pró-
ximo de objetos que se movem e
entram em contacto com o para-cho-
ques traseiro, tais como plantas
●Quando instalar um acessório no
para-choques traseiro
Se instalar um acessório no para-cho-
ques traseiro, desative o sistema mãos-
-livres da porta da retaguarda elétrica.
■Impedir a ativação inadvertida do
sistema mãos-livres da porta da
retaguarda elétrica (veículos com
sistema mãos-livres da porta da
retaguarda elétrica)
Quando a chave eletrónica estiver den-
tro da área operacional, o sistema
mãos-livres da porta da retaguarda elé-
trica pode funcionar inadvertidamente.
Por esse motivo, tenha em atenção as
situações que se seguem:
●Quando for aplicada uma grande
quantidade de água sobre o para-cho-
ques traseiro, tal como quando está a
lavar o veículo ou quando está a cho-
ver intensamente
●Quando limpar a sujidade do para-
-choques traseiro
pM_RAV4-HV_OM_OM42D32PT.book Page 187 Wednesday, January 27, 2021 6:28 PM

1883-2. Abertura, fecho e trancamento das portas
●Quando um animal pequeno ou obje-
tos pequenos, tais como uma bola, se
moverem para debaixo do para-cho-
ques traseiro
●Quando retirar um objeto debaixo do
para-choques traseiro
●Se alguém estiver a bambolear as per-
nas sentado no para-choques traseiro
●Se as pernas ou outra parte do corpo
de alguém entrar em contacto com o
para-choques traseiro enquanto
passa pelo veículo
●Quando o veículo estiver estacionado
próximo de uma fonte de ruído elé-
trico que afete a sensibilidade do sis-
tema mãos-livres da porta da
retaguarda elétrica, tal como um par-
que de estacionamento pago, posto
de abastecimento de combustível,
estrada aquecida ou de luzes fluores-
centes
●Quando o veículo estiver perto de uma
torre de televisão, central elétrica, esta-
ção de rádio, ecrãs gigantes, aeropor-
tos ou outras instalações geradoras de
fortes ondas de rádio ou ruído elétrico
●Quando o veículo estiver estacionado
num local em que objetos, tais como
plantas, fiquem próximos do para-
-choques traseiro
●Se existir bagagem, etc. perto do
para-choques traseiro
●Se estiverem instalados/removidos
acessórios ou uma capa para veícu-
los perto do para-choques traseiro
●Quando o veículo estiver a ser rebo-
cado
Para evitar o acionamento inadvertido
do sistema mãos-livres da porta da reta-
guarda elétrica (sensor ativado pelo
movimento do pé), desative-o. (P.137)
■Quando voltar a ligar a bateria de
12 volts
Para que a porta da retaguarda elétrica
funcione normalmente, feche-a manual-
mente.
■Se o dispositivo de abertura da
porta da retaguarda não estiver a
funcionar
Pode destrancar a porta da retaguarda
a partir do interior.1Remova a tampa.
Para evitar danos, envolva a extremi-
dade da chave de fendas com um pano.
2Solte o parafuso.
3Rode a tampa.
4Mova a alavanca.
5Quando voltar a instalar, inverta os
passos descritos.■Configuração
Algumas configurações (por ex: ângulo
de abertura da porta da retaguarda elé-
trica) podem ser alteradas. (Configura-
ções pessoais: P.598)
pM_RAV4-HV_OM_OM42D32PT.book Page 188 Wednesday, January 27, 2021 6:28 PM
