2020 TOYOTA RAV4 sensor

663
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Gebruik van het compacte reserve-
wiel (indien aanwezig)
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC/Trailer Sway Control (indien aan- wezig)
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control (indien aanwezig)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LDA (Lane Departure Alert met stuurre- geling) (indien aanwezig)
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem (indien aanwezig)
• AHB (Automatic High Beam) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Downhill Assist Control (indien aanwe- zig)
• Rear View Monitor-systeem (indien aan- wezig)
• Panoramic View Monitor (indien aanwe- zig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
Niet alleen kunnen de volgende systemen
niet optimaal worden gebruikt, maar ook
kan dit een negatief effect hebben op de
onderdelen van de aandrijflijn:
• Dynamic Torque Vectoring AWD-sys- teem (indien aanwezig)
• Dynamic Torque Control AWD-systeem (indien aanwezig)
■Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
(indien aanwezig)
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
pM_RAV4_OM_OM42C76E_(EE).book P age 663 Monday, October 7, 2019 3:26 PM

6648-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank.
 De motor kan verzopen zijn.
Probeer nogmaals de motor te star-
ten en volg daarbij de juiste startpro-
cedures. ( Blz. 298, 300)
 Er kan een storing aanwezig zijn in
de startblokkering. ( Blz. 84)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De accu kan te ve r ontladen zijn.
(Blz. 669)
 De accuklemmen kunnen loszitten of
gecorrodeerd zijn.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is (indien aanwezig)
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel (indien aanwe-
zig)
Monteer geen sneeuwketting op het com-
pacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in negatieve
zin beïnvloeden.
■Bij het vervangen van banden (auto's
met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
Als de motor niet wil
aanslaan
Als de motor niet wil aanslaan ter-
wijl wel de juiste startprocedures
zijn gevolgd ( Blz. 298, 300), kan
dat de volgende oorzaken hebben:
De motor slaat niet aan terwijl
de startmotor wel normaal
werkt
De startmotor dr aait langzaam
rond, de interieurverlichting en
de koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid
pM_RAV4_OM_OM42C76E_(EE).book P age 664 Monday, October 7, 2019 3:26 PM

695
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
Sommige voorkeursinstellingen zij
n van invloed op de instelling en van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyo ta-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem o f multimediasysteem: Instellingen die u met het
navigatiesysteem of het multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren ge kwalificeerde en uitgeruste deskundige ku nnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm ( Blz. 110)
*: Indien aanwezig
■Meters, tellers en multi-informatiedisplay ( Blz. 122, 126, 131)
Systemen met mogelijkheden voor persoonlijke voorkeursinstellin -
gen
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Aanpassen van de gevoeligheid van
de inbraaksensor wanneer een ruit
is geopend
*StandaardBijna leeg––O
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutel
UitAan––O
Functie*1Standaard-
instellingPersoonlijke
voorkeursinstelling
Klok (instellen tijd)OO*2–
Klok (displaytype)*312-uurs weergave24-uurs weergaveOO*2–
Taal*3“English” (Engels)Behalve Engels*4–O–
Eenheden*3km (l/100 km)km (km/liter)–O–mijlen (MPG)*5
Weergave snelheidsmeter*6AnaloogDigitaal–O–
ECO-controlelampje*5AanUit–O–
A
B
C
ABC
ABC
pM_RAV4_OM_OM42C76E_(EE).book P age 695 Monday, October 7, 2019 3:26 PM

699
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
■Elektrisch bedienbare achterklep*1 (
Blz. 178)
*1: Indien aanwezig
*2: De zoemer die klinkt als de ac hterklep in beweging komt kan ni et worden uitgeschakeld.
(  Blz. 181)
*3: De geopende positie wordt ingesteld met de toets van de elektrisch bedienbare achterklep.
(  Blz. 190)
*4: Als de trekhaak is geplaatst, wer kt de sensor regeling voetbediening niet
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Werking elektrisch bedienbare ach-
terklepAanUit–O–
Bediening schakelaar achterklep
openenIngedrukt houdenEén keer kort indrukken––O
Werking schakelaar op de
afstandsbedieningUit
Eén keer kort indrukken
––OTwee keer indruk- ken
Ingedrukt houden
Zoemervolume31–O–2
Werking zoemer terwijl de achter-
klep in beweging is*2UitAan––O
Openingshoek5
1 - 4
–O–Instelling gebrui-
ker*3
Werking openen elektrisch bedien-
bare achterklep als de schakelaar
achterklep openen ingedrukt wordt
AanUit––O
Bekrachtigingsfunctie sluitsysteem
achterklepAanUit––O
Sensor regeling voetbediening*1, 4AanUit–OO
ABC
pM_RAV4_OM_OM42C76E_(EE).book P age 699 Monday, October 7, 2019 3:26 PM

701
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
■Ve r li c h t in g (
Blz. 322)
■Automatische verlichting ( Blz. 322)
*1: Behalve auto's met een modelcode*3 die een “W” als laatste letter heeft
*2: Auto's met een modelcode*3 die een “W” als laatste letter heeft
*3: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
■Achterruitenwisser ( Blz. 332)
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Zoemer verlichtingAanUit––O
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Gevoeligheid lichtsensorStandaard- 2 - 2O–O
Automatisch uitschakelsysteem ver-
lichting*1Gekoppeld aan
bestuurdersportierGekoppeld aan
bediening van startknop
––O
Tijd die verstrijkt voordat de koplam-
pen automatisch worden ingescha-
keld
StandaardLang––O
Tijd die verstrijkt voordat de koplam-
pen uitgaan (Follow Me Home)*230 seconden
60 seconden
––O90 seconden
120 seconden
FunctieStandaard-instellingPersoonlijke
voorkeursinstelling
Aan het openen van de achterklep
gekoppelde onderbreking van de
werking van de achterruitenwisser
UitAan––O
Ruitensproeiergekoppelde werking
achterruitenwisserAanUit––O
Schakelpositiegekoppelde werking
achterruitenwisser ( Blz. 333)Alleen één keerUit––OContinu
ABC
ABC
ABC
pM_RAV4_OM_OM42C76E_(EE).book P age 701 Monday, October 7, 2019 3:26 PM

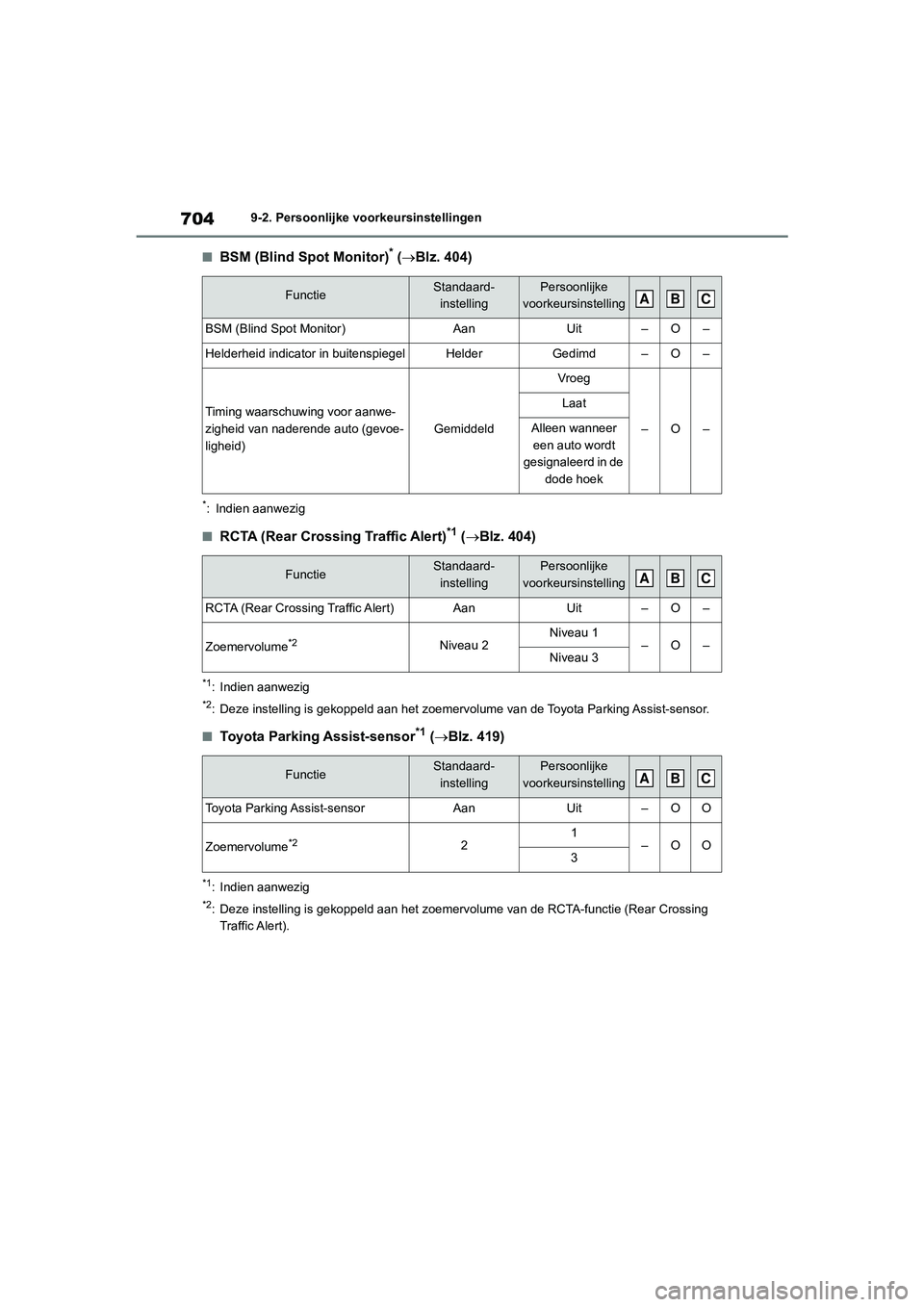

7049-2. Persoonlijke voorkeursinstellingen
■BSM (Blind Spot Monitor)* ( Blz. 404)
*: Indien aanwezig
■RCTA (Rear Crossing Traffic Alert)*1 (Blz. 404)
*1: Indien aanwezig
*2: Deze instelling is gekoppeld aan het zoemervolume van de Toyota Parking Assist-sensor.
■Toyota Parking Assist-sensor*1 (Blz. 419)
*1: Indien aanwezig
*2: Deze instelling is gekoppeld aan het zoemervolume van de RCTA-functie (Rear Crossing
Traffic Alert).
FunctieStandaard- instellingPersoonlijke
voorkeursinstelling
BSM (Blind Spot Monitor)AanUit–O–
Helderheid indicator in buitenspiegelHelderGedimd–O–
Timing waarschuwing voor aanwe-
zigheid van naderende auto (gevoe-
ligheid)
Gemiddeld
Vroeg
–O–
Laat
Alleen wanneer een auto wordt
gesignaleerd in de
dode hoek
FunctieStandaard-instellingPersoonlijke
voorkeursinstelling
RCTA (Rear Crossing Traffic Alert)AanUit–O–
Zoemervolume*2Niveau 2Niveau 1–O–Niveau 3
FunctieStandaard- instellingPersoonlijke
voorkeursinstelling
Toyota Parking Assist-sensorAanUit–OO
Zoemervolume*221–OO3
ABC
ABC
ABC
pM_RAV4_OM_OM42C76E_(EE).book P age 704 Monday, October 7, 2019 3:26 PM

707
9
9-3. Initialisatie
Voertuigspecificaties
9-3.Initialisatie
*: Indien aanwezig
Te initialiseren onderdelen
Na bijvoorbeeld het loskoppelen
en weer aansluiten van de accu of onder-
houd aan de auto, moeten de volgende items worden geïnitialisee rd, zodat
het systeem weer op de juiste manier werkt.
Overzicht van te initialiseren onderdelen
VoorwerpWanneer initialiserenReferentie
Toyota Parking Assist-sensor*
• Na het aansluiten of vervangen van de accu
• Na het vervangen van een zekering
Blz. 422
Parking Support Brake*Blz. 430
Elektrisch bedienbare achterklep*Blz. 186
Elektrisch bedienbare ruitenBlz. 266
Schuifdak*Blz. 270
Panoramadak*Blz. 273
Bandenspanningswaarschuwings-
systeem*
• Bij het wisselen van banden
• Als de band is gewisseld
• Nadat de identificatiecodes zijn geregistreerd
Blz. 591
Toyota Parking Assist Monitor*
• Na het aansluiten of vervangen van de accu
• Na het vervangen van een zekering
Raadpleeg de handleiding
voor het navi-
gatie- en multi- mediasysteem of de handlei-
ding voor het multimedia- systeem.
Panoramic View Monitor*
pM_RAV4_OM_OM42C76E_(EE).book P age 707 Monday, October 7, 2019 3:26 PM

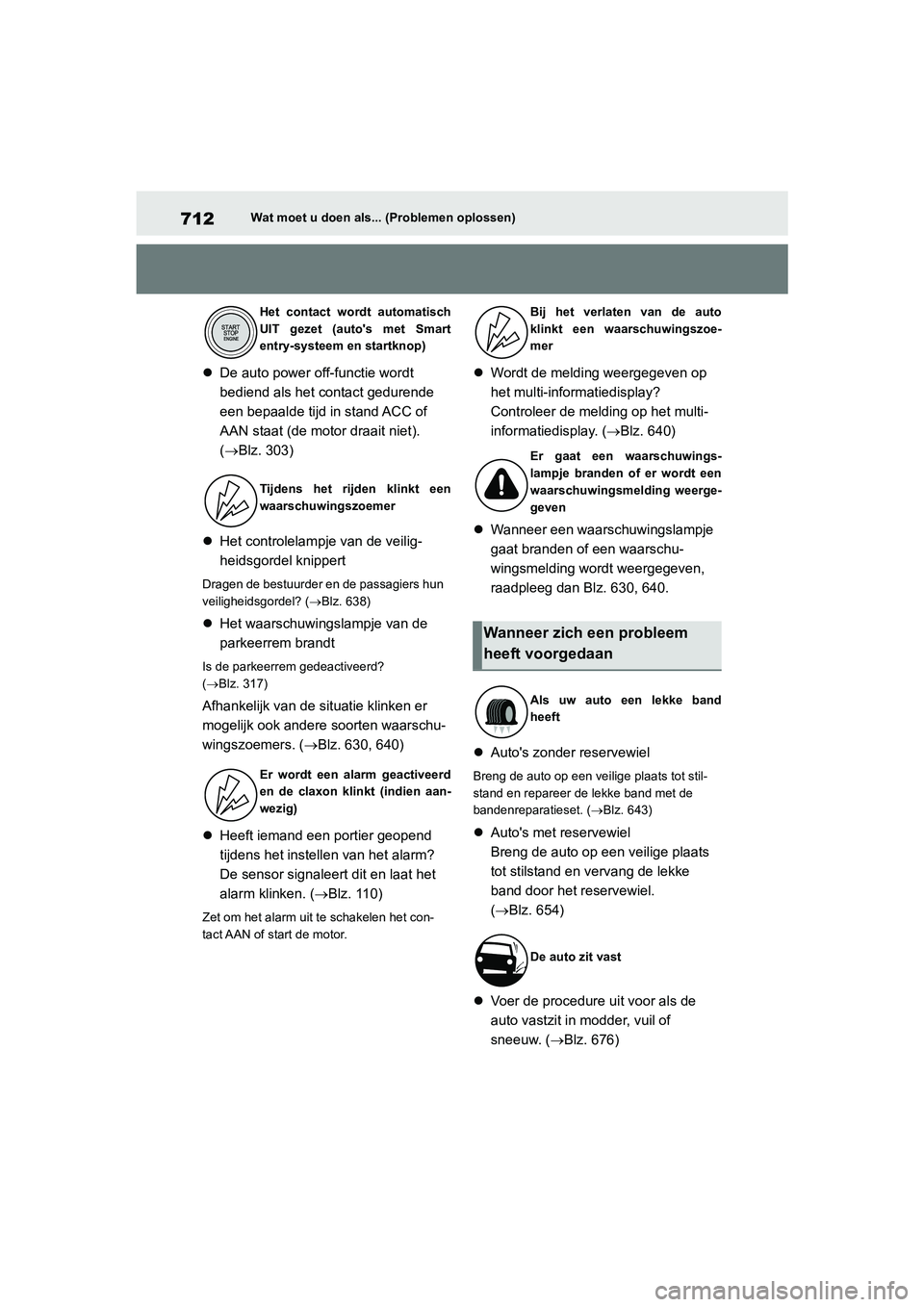

712Wat moet u doen als... (Problemen oplossen)
De auto power off-functie wordt
bediend als het c ontact gedurende
een bepaalde tijd i n stand ACC of
AAN staat (de motor draait niet).
(Blz. 303)
 Het controlelampje van de veilig-
heidsgordel knippert
Dragen de bestuurder en de passagiers hun
veiligheidsgordel? ( Blz. 638)
Het waarschuwingslampje van de
parkeerrem brandt
Is de parkeerrem gedeactiveerd?
( Blz. 317)
Afhankelijk van de situatie klinken er
mogelijk ook andere soorten waarschu-
wingszoemers. ( Blz. 630, 640)
 Heeft iemand een p ortier geopend
tijdens het instellen van het alarm?
De sensor signaleert dit en laat het
alarm klinken. ( Blz. 110)
Zet om het alarm uit te schakelen het con-
tact AAN of start de motor.
Wordt de melding weergegeven op
het multi-informatiedisplay?
Controleer de melding op het multi-
informatiedisplay. ( Blz. 640)
 Wanneer een waarschuwingslampje
gaat branden of een waarschu-
wingsmelding wordt weergegeven,
raadpleeg dan Blz. 630, 640.
 Auto's zonder reservewiel
Breng de auto op een veilige plaats tot stil-
stand en repareer de lekke band met de
bandenreparatieset. ( Blz. 643)
 Auto's met reservewiel
Breng de auto op ee n veilige plaats
tot stilstand en vervang de lekke
band door het reservewiel.
(Blz. 654)
 Voer de procedure uit voor als de
auto vastzit in modder, vuil of
sneeuw. ( Blz. 676)
Het contact wordt automatisch
UIT gezet (auto's met Smart
entry-systeem en startknop)
Tijdens het rijden klinkt een
waarschuwingszoemer
Er wordt een alarm geactiveerd
en de claxon klinkt (indien aan-
wezig)Bij het verlaten van de auto
klinkt een waarschuwingszoe-
mer
Er gaat een waarschuwings-
lampje branden of er wordt een
waarschuwingsmelding weerge-
geven
Wanneer zich e en probleem
heeft voorgedaan
Als uw auto een lekke band
heeft
De auto zit vast
pM_RAV4_OM_OM42C76E_(EE).book P age 712 Monday, October 7, 2019 3:26 PM
