7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Er wordt mogelijk een waarschuwingsmel-
ding over de bediening van het rempedaal
weergegeven terwijl de ondersteunende sys-
temen zoals het PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig) of het Dynamic
Radar Cruise Control-
systeem met volledig
snelheidsbereik (indi en aanwezig) in werking
zijn. Als een waarschuwingsmelding wordt
weergegeven, decelereer de auto dan of volg
de instructie op het multi-informatiedisplay.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling of de Parking
Support Brake-functie (indien aanwezig) in
werking is (→ Blz. 287, 405). Volg de instruc-
ties op het multi-i nformatiedisplay.
●Als er een melding over de bediening van
de startknop wordt weergegeven
Er wordt een instructie voor de bediening van
de startknop weergegeven wanneer een
onjuiste procedure voor het starten van het
hybridesysteem wordt uitgevoerd of wan-
neer de startknop onjuist wordt bediend. Volg
de op het multi-informatiedisplay weergege-
ven instructies om de startknop nogmaals te
bedienen.
●Als er een melding over de bediening van
de selectiehendel wordt weergegeven
Om te voorkomen dat de selectiehendel in de
verkeerde stand wordt gezet of dat de auto
onverwachts in beweging komt, kan op het
multi-informatiedisplay een melding worden
weergegeven die u verzoekt om de selectie-
hendel in een andere stand te zetten. Volg in
dat geval de instructie van de melding en zet
de selectiehendel in de aangegeven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof
wordt weergegeven
Controleer het onderdeel dat op het multi-
informatiedisplay wordt weergegeven of dat
door het waarschuwingslampje wordt aange-
geven en los het probleem op, bijvoorbeeld
door het geopende portier te sluiten of de
vloeistof bij te vullen.
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( →Blz. 589)
• “Exhaust Filter Full” ( uitlaatgasfiltersys-
teem vol) ( →Blz. 423)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery Syst em Malfunction” (sys-
teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Star t System Malfunction”
(storing Smart entry-systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat de auto onmiddellijk con-
troleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 557 Wednesday, October 9, 2019 11:15 AM

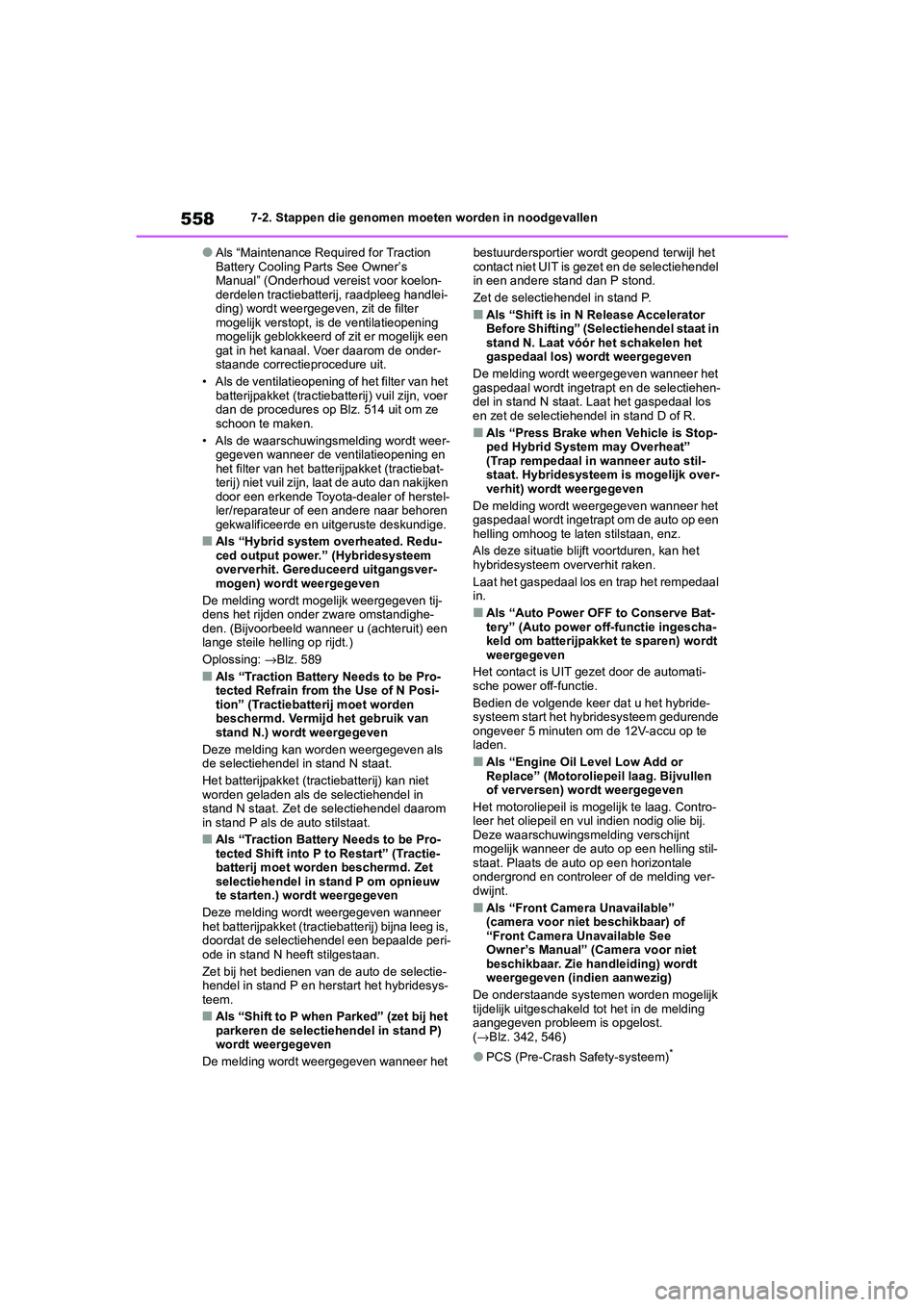

5587-2. Stappen die genomen moeten worden in noodgevallen
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zit de filter
mogelijk verstopt, is de ventilatieopening
mogelijk geblokkeerd of zit er mogelijk een
gat in het kanaal. Voer daarom de onder-
staande correctieprocedure uit.
• Als de ventilatieopening of het filter van het batterijpakket (tractieba tterij) vuil zijn, voer
dan de procedures op Blz. 514 uit om ze
schoon te maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van het batterijpakket (tractiebat-
terij) niet vuil zijn, laat de auto dan nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: →Blz. 589
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (trac tiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
■Als “Shift to P when Parked” (zet bij het
parkeren de selectiehendel in stand P)
wordt weergegeven
De melding wordt weergegeven wanneer het bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Shift is in N Release Accelerator
Before Shifting” (Selectiehendel staat in
stand N. Laat vóór het schakelen het
gaspedaal los) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt en de selectiehen-
del in stand N staat. Laat het gaspedaal los
en zet de selectiehendel in stand D of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in wanneer auto stil-
staat. Hybridesysteem is mogelijk over-
verhit) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt om de auto op een
helling omhoog te laten stilstaan, enz.
Als deze situatie blijft voortduren, kan het
hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het rempedaal
in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om batterijpakket te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Bedien de volgende keer dat u het hybride-
systeem start het hybridesysteem gedurende
ongeveer 5 minuten om de 12V-accu op te
laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als “Front Camera Unavailable”
(camera voor niet beschikbaar) of
“Front Camera Unavailable See
Owner’s Manual” (Camera voor niet
beschikbaar. Zie handleiding) wordt
weergegeven (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 342, 546)
●PCS (Pre-Crash Safety-systeem)*
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 558 Wednesday, October 9, 2019 11:15 AM

589
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen■Als de koelvloeistoftemperatuur-
meter in het rode
gebied komt of
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Koelvloeistoftempera-
tuur te hoog. Breng auto op vei-
lige plaats tot stilstand.
Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
OPMERKING
■Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet wor-
den gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
Als de motor over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.

De naald van de koelvloeistoftempe-
ratuurmeter (
→Blz. 130, 134) komt
in het rode gebied of u merkt dat het
hybridesysteem minder vermogen
levert. (De auto accelereert bijvoor-
beeld niet als het gaspedaal wordt
ingetrapt.)
“Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot stil-
stand. Raadpleeg handleiding) of
“Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven op het
multi-informatiedisplay.
Er komt stoom onder de motorkap uit.
Correctieprocedures
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 589 Wednesday, October 9, 2019 11:15 AM

591
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8
Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manua l (Temperatuur
koelvloeistof te hoog. Breng auto op
veilige plaats tot stilstand. Raad-
pleeg handleiding)” wordt weerge-
geven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Hybrid System Overheated
Output Power Reduced” (Hybri-
desysteem oververhit. Geredu-
ceerd uitgangsvermogen) wordt
weergegeven op het multi-infor-
matiedisplay
1 Breng de auto op een veilige plaats
tot stilstand.
2 Schakel het hybr idesysteem uit en
open de motorkap voorzichtig.
3 Controleer nadat het hybridesys-
teem is afgekoeld de slangen en het
radiateurblok (radi ateur) op sporen
van lekkage. Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij
k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofni veau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof voor de ver-
mogensregeleenheid bij de hand hebt.
A
B
A
B
C
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 591 Wednesday, October 9, 2019 11:15 AM
