2020 TOYOTA PROACE VERSO service

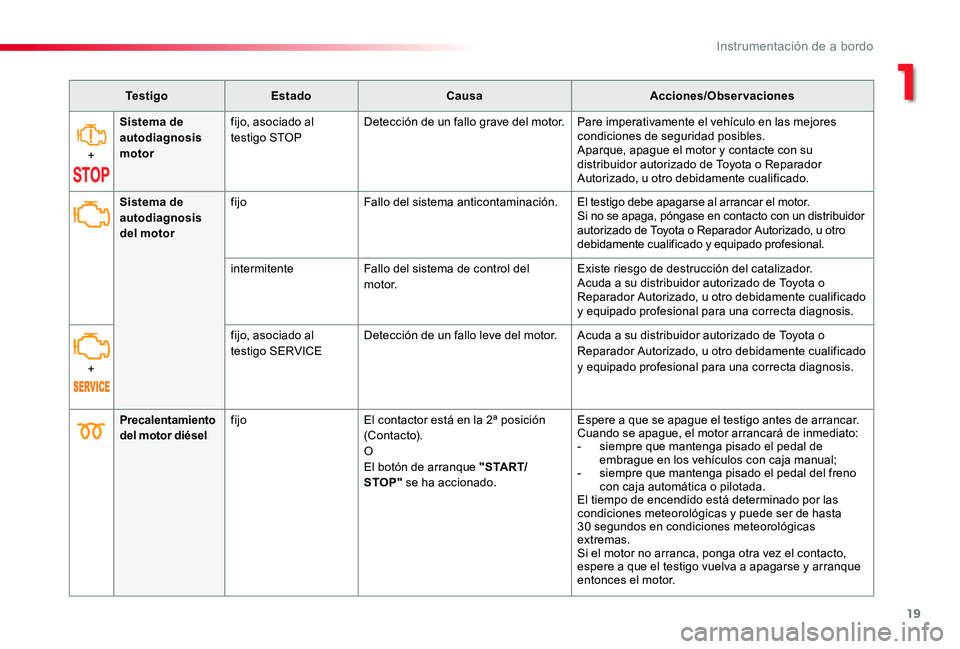

19
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02
Te s t i g oEstadoCausaAcciones/Observaciones
+
Sistema de autodiagnosis motor
fijo, asociado al testigo STOPDetección de un fallo grave del motor.Pare imperativamente el vehículo en las mejores condiciones de seguridad posibles.Aparque, apague el motor y contacte con su distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado.
Precalentamiento del motor diéselfijoEl contactor está en la 2ª posición (Contacto).OEl botón de arranque " S TA R T/STOP" se ha accionado.
Espere a que se apague el testigo antes de arrancar.Cuando se apague, el motor arrancará de inmediato:- siempre que mantenga pisado el pedal de embrague en los vehículos con caja manual;- siempre que mantenga pisado el pedal del freno con caja automática o pilotada.El tiempo de encendido está determinado por las condiciones meteorológicas y puede ser de hasta 30 segundos en condiciones meteorológicas extremas.Si el motor no arranca, ponga otra vez el contacto, espere a que el testigo vuelva a apagarse y arranque entonces el motor.
Sistema de autodiagnosis del motor
fijoFallo del sistema anticontaminación.El testigo debe apagarse al arrancar el motor.Si no se apaga, póngase en contacto con un distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional.
intermitenteFallo del sistema de control del motor.Existe riesgo de destrucción del catalizador.Acuda a su distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional para una correcta diagnosis.
+
fijo, asociado al testigo SERVICEDetección de un fallo leve del motor.Acuda a su distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional para una correcta diagnosis.
1
Instrumentación de a bordo

20
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02
Te s t i g oEstadoCausaAcciones/Observaciones
Pisar el frenofijoEs necesario pisar el pedal del freno.Con la caja de velocidades automática o pilotada, pise el pedal del freno, con el motor en marcha, antes de destensar el freno de estacionamiento, para desbloquear la palanca y sacar la posición P o N.Si se intenta destensar el freno de estacionamiento sin pisar el pedal del freno, este testigo permanece encendido.
Pisar el embraguefijoEn modo STOP del Stop & Start, no puede cambiarse a modo START debido a que el pedal de embrague no se está pisando a fondo.
Si su vehículo va equipado con una caja manual, es necesario desembragar completamente para que el motor pueda pasar a modo START.
Tyre Pressure Warning System (TPWS)
fijo, acompañado de una señal sonora y un mensaje
La presión de una o varias ruedas es insuficiente.Controle la presión de los neumáticos lo antes posible.Este control debe efectuarse preferentemente en frío.Deberá reinicializar el sistema después de ajustar la presión de uno o varios neumáticos o de cambiar una o varias ruedas.Para más información relativa a la Detección de Ty r e Pressure Warning System (TPWS), consulte el apartado correspondiente.
+parpadeo y luego fijo, acompañado del testigo Service.
La función presenta un fallo de funcionamiento: el control de la presión de los neumáticos ya no está garantizado.
Compruebe la presión de los neumáticos lo antes posible.Pongase en contacto con su distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado.
Instrumentación de a bordo

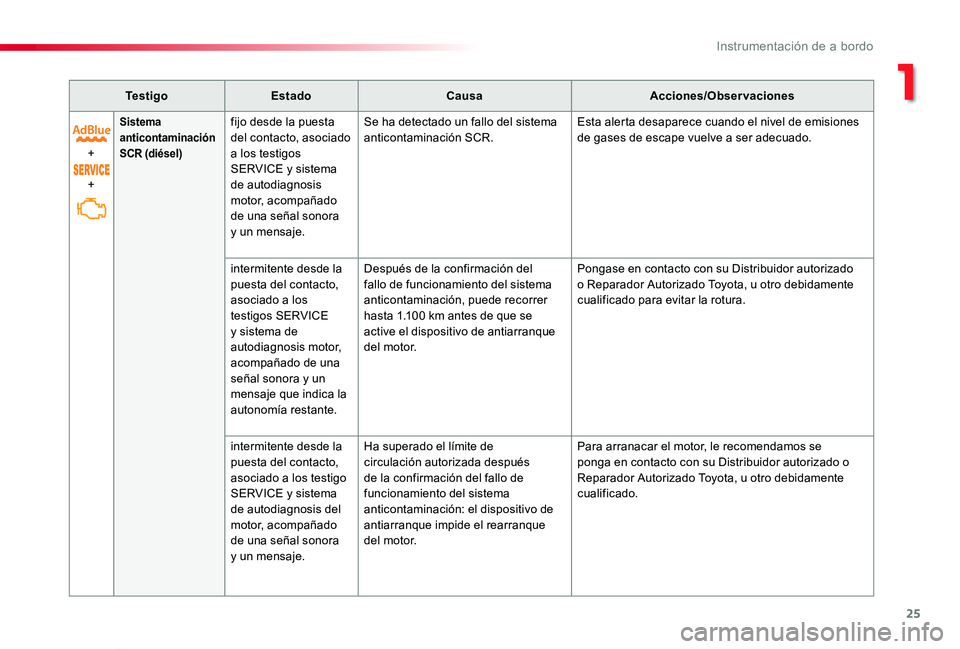

25
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02
Te s t i g oEstadoCausaAcciones/Observaciones
+
+
Sistema anticontaminación SCR (diésel)
fijo desde la puesta del contacto, asociado a los testigos SERVICE y sistema de autodiagnosis motor, acompañado de una señal sonora y un mensaje.
Se ha detectado un fallo del sistema anticontaminación SCR.Esta alerta desaparece cuando el nivel de emisiones de gases de escape vuelve a ser adecuado.
intermitente desde la puesta del contacto, asociado a los testigos SERVICE y sistema de autodiagnosis motor, acompañado de una señal sonora y un mensaje que indica la autonomía restante.
Después de la confirmación del fallo de funcionamiento del sistema anticontaminación, puede recorrer hasta 1.100 km antes de que se active el dispositivo de antiarranque del motor.
Pongase en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado para evitar la rotura.
intermitente desde la puesta del contacto, asociado a los testigo SERVICE y sistema de autodiagnosis del motor, acompañado de una señal sonora y un mensaje.
Ha superado el límite de circulación autorizada después de la confirmación del fallo de funcionamiento del sistema anticontaminación: el dispositivo de antiarranque impide el rearranque del motor.
Para arranacar el motor, le recomendamos se ponga en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.
1
Instrumentación de a bordo

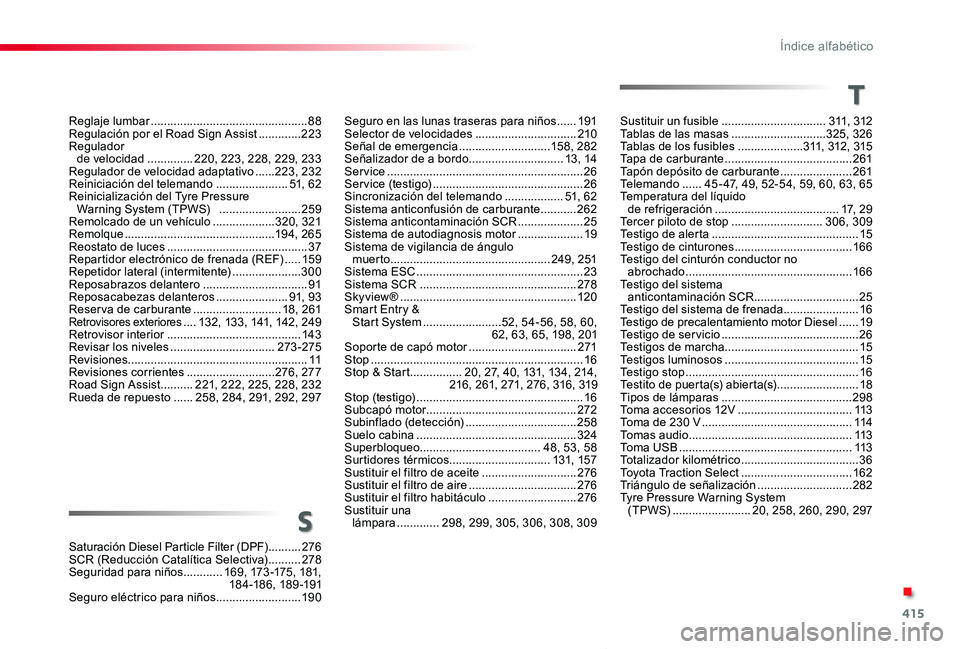

415
ProaceVerso_es_Chap11_index-alpha_ed2019_V02
Saturación Diesel Particle Filter (DPF)..........276SCR (Reducción Catalítica Selectiva) ..........278Seguridad para niños
............169, 173-175, 181, 18 4-18 6, 189-191Seguro eléctrico para niños ..........................19 0
S
Reglaje lumbar ................................................88Regulación por el Road Sign Assist .............223Regulador de velocidad ..............220, 223, 228, 229, 233Regulador de velocidad adaptativo ......223, 232Reiniciación del telemando ......................51, 62Reinicialización del Tyre Pressure Warning System (TPWS) .........................259Remolcado de un vehículo ...................320, 321Remolque ..............................................19 4, 265Reostato de luces ...........................................37Repartidor electrónico de frenada (REF) .....159Repetidor lateral (intermitente) .....................300Reposabrazos delantero ................................91Reposacabezas delanteros ......................91, 93Reserva de carburante ...........................18, 261Retrovisores exteriores ....132, 13 3, 141, 142, 249Retrovisor interior .........................................143Revisar los niveles ................................273-275Revisiones .......................................................11Revisiones corrientes ...........................276, 277Road Sign Assist ..........221, 222, 225, 228, 232Rueda de repuesto ......258, 284, 291, 292, 297
Seguro en las lunas traseras para niños ......191Selector de velocidades ...............................210Señal de emergencia ............................15 8, 282Señalizador de a bordo .............................13, 14Service ............................................................26Service (testigo) ..............................................26Sincronización del telemando ..................51, 62Sistema anticonfusión de carburante ...........262Sistema anticontaminación SCR ....................25Sistema de autodiagnosis motor ....................19Sistema de vigilancia de ángulo muerto .................................................249, 2 51Sistema ESC ...................................................23Sistema SCR ................................................278Skyview® ......................................................120Smart Entry & Start System ........................52, 54-56, 58, 60, 62, 63, 65, 198, 201 Soporte de capó motor .................................271Stop .................................................................16Stop & Start ................20, 27, 40, 131, 13 4, 214, 216, 261, 271, 276, 316, 319Stop (testigo) ...................................................16Subcapó motor ..............................................272Subinflado (detección) ..................................258Suelo cabina .................................................324Superbloqueo.....................................48, 53, 58Surtidores térmicos...............................131, 157Sustituir el filtro de aceite .............................276Sustituir el filtro de aire .................................276Sustituir el filtro habitáculo ...........................276Sustituir una lámpara .............298, 299, 305, 306, 308, 309
Sustituir un fusible ................................311, 312Tablas de las masas .............................325, 326Tablas de los fusibles ....................311, 312, 315Tapa de carburante .......................................261Tapón depósito de carburante ......................261Telemando ......45-47, 49, 52-54, 59, 60, 63, 65Temperatura del líquido de refrigeración ......................................17, 29Tercer piloto de stop ............................306, 309Testigo de alerta .............................................15Testigo de cinturones ....................................166Testigo del cinturón conductor no abrochado ...................................................166Testigo del sistema anticontaminación SCR ................................25Testigo del sistema de frenada .......................16Testigo de precalentamiento motor Diesel ......19Testigo de servicio ..........................................26Testigos de marcha.........................................15Testigos luminosos .........................................15Testigo stop .....................................................16Testito de puerta(s) abierta(s) .........................18Tipos de lámparas ........................................298Toma accesorios 12V ...................................113Toma de 230 V ..............................................114Tomas audio ..................................................113To m a U S B .....................................................113Totalizador kilométrico ....................................36Toyota Traction Select ..................................162Triángulo de señalización .............................282Tyre Pressure Warning System (TPWS) ........................20, 258, 260, 290, 297
T
.
Índice alfabético
