2020 TOYOTA PROACE CITY VERSO reflektor

2



 ■Opis ogólny
Etykiety 4
 ■Eko jazda
Porady dotyczące ekonomicznej jazdy 8
1Przyrządy
Panel wskaźników 9Kontrolki ostrzegawcze i kontrolki 11Kontrolki 17Komputer pokładowy 22Ustawianie daty i godziny 23
2Dostęp
Klucz elektroniczny z funkcją pilota zdalnego sterowania i wbudowanym kluczem, 24Procedury tworzenia kopii zapasowej 30Centralne blokowanie/odblokowanie 33Drzwi 34Ogólne zalecenia dotyczące bocznych drzwi przesuwnych 35Alarm 36Szyby sterowane elektrycznie 38Pochylanie szyb w tylnych drzwiach 40
3Ergonomia i komfort
Ogólne zalecenia dotyczące siedzeń 41Przednie siedzenia 42Regulacja koła kierownicy 44Lusterka 45Kanapa tylna (2 rząd) 46Siedzenia tylne (2 rząd) 47
Siedzenia tylne (3 rząd) 48Elementy wyposażenia wnętrza 51Dwupozycyjna półka bagażnika (zdejmowana) 57Pokrywa bagażnika (7 miejsc) 58Trójkąt ostrzegawczy 59Ogrzewanie i wentylacja 59Ogrzewanie 60Klimatyzacja manualna 60Dwustrefowa klimatyzacja automatyczna 61Usuwanie zaparowania przód – odszranianie 63Ogrzewanie tylnej szyby 64Tylne ogrzewanie i klimatyzacja 65Układ dodatkowego ogrzewania/wentylacji 65
4Oświetlenie i widoczność
Dźwignia sterowania oświetleniem 69Kierunkowskazy 70Automatyczne włączanie reflektorów 71Światła do jazdy dziennej / światła pozycyjne 71Światła pozycyjne 71Automatyczna zmiana świateł 72Regulacja wysokości reflektorów 74Dźwignia sterowania wycieraczkami 74Wymiana pióra wycieraczki 76Automatyczne wycieranie szyb 77
5Bezpieczeństwo
Ogólne zalecenia bezpieczeństwa 78Telefon awaryjny lub wzywający pomoc 79Światła awaryjne 81Klakson 82Elektroniczna kontrola stabilności (ESC) 82
Advanced Grip Control 84Hill Assist Descent Control 86Pasy bezpieczeństwa 87Poduszki powietrzne 90Foteliki dziecięce 94Dezaktywacja poduszki pasażera z przodu 96Foteliki dziecięce ISOFIX 99Foteliki dziecięce i-Size 103Ręczna blokada dziecięca 104Elektryczna blokada zapobiegająca otwarciu drzwi od środka 104
6Jazda
Zalecenia dotyczące jazdy 105Uruchamianie/wyłączanie silnika 107Hamulec postojowy 111Elektryczny hamulec postojowy 11 2Asystent ruszania pod górę 11 5Skrzynia ręczna 5-biegowa 11 5Skrzynia ręczna 6-biegowa 11 6Skrzynia automatyczna 11 6Wskaźnik zmiany biegu 120Stop i Start 121Wykrywanie zbyt niskiego ciśnienia w oponach 123Wyświetlacz head-up 125Systemy wspomagania jazdy i manewrów — ogólne zalecenia 126System rozpoznawania znaków ograniczenia prędkości 128Ogranicznik prędkości 132Tempomat — zalecenia szczególne 134Tempomat programowany 135

6
Boczny panel przełączników

1.Ręczna regulacja wysokości reflektorów
2.Systemy DSC/ASR
3.Stop i Start
4.Czujniki parkowania
5.Dodatkowe ogrzewanie/wentylacja
6.Aktywny system ostrzegania o opuszczeniu pasa ruchu
7.Wykrywanie zbyt niskiego ciśnienia w oponach
8.Elektryczna blokada zapobiegająca otwarciu drzwi od środka
9.Ogrzewana przednia szyba
10.Wyświetlacz head-up
Element sterujący na drzwiach kierowcy

Elektryczna blokada zapobiegająca otwarciu drzwi od środka
Środkowy panel przełączników

1.Światła awaryjne
2.Blokowanie/odblokowywanie od środka
3.Hill Assist Descent
4.Tryb eko
5.Advanced Grip Control (zaawansowana kontrola przyczepności)
6.Elektryczny hamulec postojowy
7.Uruchamianie/wyłączanie silnika

7
Eko jazda
Eko jazda
Eko jazda definiuje zakres codziennych praktyk, które umożliwiają kierowcy optymalizowanie zużycia paliwa i emisji CO2.
Optymalizacja wykorzystania skrzyni biegów
W przypadku manualnej skrzyni biegów, należy delikatnie ruszać i szybko zmieniać biegi. Przy przyspieszaniu szybko zmieniać biegi.W przypadku automatycznej skrzyni biegów należy preferować ustawienie automatyczne i unikać mocnego i gwałtownego naciskania pedału przyspieszenia.Wskaźnik zmiany biegów podpowiada zmianę na najbardziej odpowiedni bieg: przy każdym wyświetleniu wskaźnika, należy natychmiast wykonać to polecenie.W przypadku automatycznej skrzyni biegów ten wskaźnik pojawia się w trybie manualnym.
Jechać płynnie
Utrzymywać bezpieczną odległość pomiędzy
pojazdami, stosować hamowanie silnikiem zamiast pedałem hamulca i stopniowo wciskać pedał przyspieszenia. Takie działania pomagają obniżyć emisję CO2 i zmniejszyć ogólny hałas jazdy.Jeśli pojazd ma wmontowany w kierownicę „TEMPOMAT”, należy go stosować przy prędkościach wyższych niż 40 km/godz. przy płynnym ruchu.
Należy rozsądnie korzystać z elektrycznego wyposażenia pojazdu
Przed ruszeniem, jeśli temperatura w przedziale pasażerskim jest zbyt wysoka, przedział należy przewietrzyć, otwierając okna i nawiewy przed włączeniem klimatyzacji.Przy prędkościach powyżej 50 km/godz. , zamknąć okna i pozostawić otwarte nawiewy.Należy rozważyć zastosowanie wyposażenia, które obniży temperaturę w przedziale pasażerskim (osłony przeciwsłoneczne i żaluzje okien itp.).W przypadku braku elektronicznej regulacji klimatyzację należy wyłączyć po osiągnięciu żądanej temperatury.Wyłączyć funkcję usuwania zaparowania i odmrażania, jeśli nie są obsługiwane automatycznie.Możliwie jak najszybciej wyłączyć podgrzewane siedzenia.Wyłączyć reflektory i lampy przeciwmgłowe, jeśli stan widoczności nie wymaga ich użycia.Należy unikać uruchamiania silnika przed
ruszeniem, szczególnie w zimie; pojazd nagrzeje się szybciej podczas jazdy.Jako pasażer należy unikać podłączania urządzeń multimedialnych (filmy, muzyka, wideo gry itd.), aby pomóc obniżyć zużycie energii elektrycznej i tym samym paliwa.Odłączyć wszystkie przenośne urządzenia przed wyjściem z pojazdu.
Ograniczyć przyczyny nadmiernego zużycia.
Rozłożyć obciążenie w pojeździe; umieścić najcięższe rzeczy w bagażniku jak najbliżej tylnych siedzeń.Ograniczyć obciążenia przewożone w pojeździe i minimalizować opór wiatru (relingi dachowe, bagażnik dachowy, bagażnik na rowery, przyczepa itp.). Najlepiej zastosować boks dachowy.Zdjąć relingi lub bagażniki dachowe po użyciu.Pod koniec zimy zdemontować opony zimowe i zamontować opony letnie.
Przestrzegać instrukcji dotyczących serwisowania.
Sprawdzać regularnie ciśnienie w oponach na zimnych oponach, korzystając z wartości podanych w tabeli we wnęce drzwi po stronie kierowcy.W szczególności kontrolę należy wykonać:– przed długa podróżą;– przy każdej zmianie pory roku;
– po długim okresie użytkowania.Nie należy pomijać sprawdzenia koła zapasowego, jeśli dotyczy, opon w przyczepie towarowej lub campingowej.Należy regularnie serwisować pojazd (olej silnikowy, filtr powietrza, filtr kabinowy itp.) i przestrzegać harmonogramu obsługi podanym w harmonogramie serwisowym producenta.W przypadku siników Diesla, jeśli system SCR jest uszkodzony, pojazd będzie emitował

46
Wsteczne lusterko
wewnętrzne
Wyposażone w układ zapobiegający oślepianiu, który przyciemnia szkło lusterka i zmniejsza niedogodności kierowcy powodowane słońcem, reflektorami innych pojazdów itd.
Model manualny
Pozycja dzień/noc

► Pociągnij dźwignię, aby zmienić pozycję na pozycję „noc” zapobiegającą oślepianiu.► Naciśnij dźwignię, aby zamienić pozycję na normalną pozycję „dzień”.Regulacja► Ustaw lusterko na normalną pozycję „dzień”.
Model automatyczny
„elektrochromowy”
System ten umożliwia automatyczne i stopniowe przejście pomiędzy użytkowaniem dziennym a nocnym przy wykorzystaniu czujnika, który mierzy światło z tyłu pojazdu.
NOTIC E
Aby zapewnić optymalną widoczność
podczas manewrowania, lusterko podświetla się automatycznie po włączeniu wstecznego biegu.
Lusterko do obserwacji dzieci

Lusterko do obserwacji dzieci jest zamontowane nad wewnętrznym lusterkiem wstecznym. Umożliwia obserwację pasażerów na tylnych siedzeniach i ułatwia rozmowy pasażerów z przednich i tylnych siedzeń bez przestawiania lusterka wstecznego lub obracania się. Można je łatwo złożyć, aby zapobiec oślepianiu.
Kanapa tylna (2 rząd)
Składanie oparć
Pierwsze kroki:► obniżyć zagłówki,► w razie potrzeby przesunąć przednie siedzenia do przodu,► sprawdzić, czy nic i nikt nie przeszkadza w złożeniu oparć (ubranie, bagaż itd.),► sprawdzić, czy zewnętrzne pasy bezpieczeństwa leżą płasko na oparciach.
NOTIC E
Składaniu oparcia towarzyszy nieznaczne obniżenie poduszki danego siedzenia.Po zwolnieniu oparcia wskaźnik jest widoczny w uchwycie zwalniania na zewnętrznych siedzeniach.


► Pociągnij dźwignię zwalniającą oparcia 1.► Opuść oparcie w pozycję poziomą.

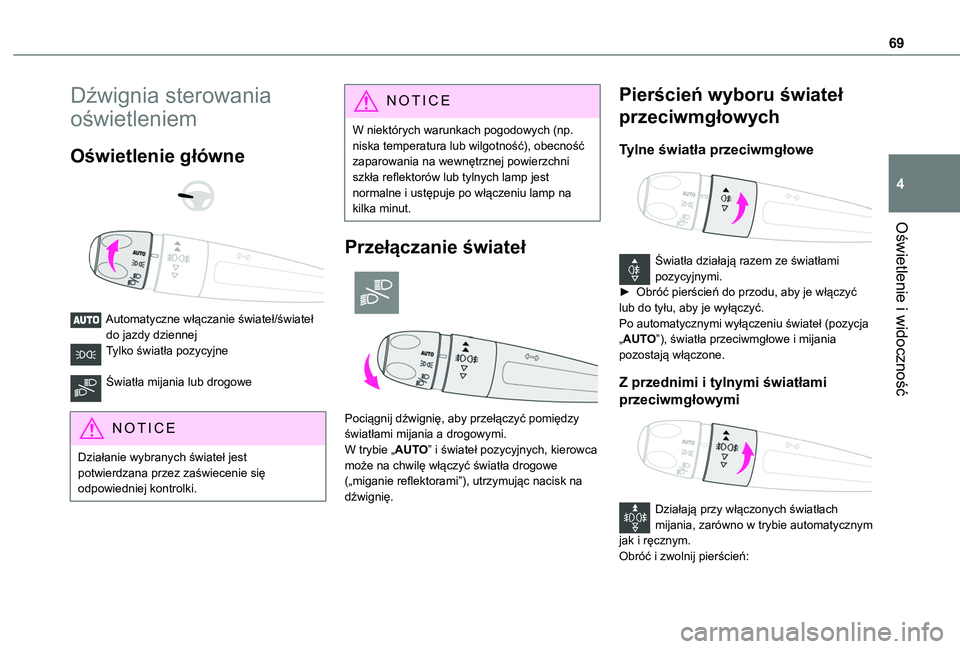

69
Oświetlenie i widoczność
4
Dźwignia sterowania
oświetleniem
Oświetlenie główne


Automatyczne włączanie świateł/świateł do jazdy dziennejTylko światła pozycyjne
Światła mijania lub drogowe
NOTIC E
Działanie wybranych świateł jest potwierdzana przez zaświecenie się odpowiedniej kontrolki.
NOTIC E
W niektórych warunkach pogodowych (np. niska temperatura lub wilgotność), obecność zaparowania na wewnętrznej powierzchni szkła reflektorów lub tylnych lamp jest normalne i ustępuje po włączeniu lamp na kilka minut.
Przełączanie świateł

Pociągnij dźwignię, aby przełączyć pomiędzy światłami mijania a drogowymi.
W trybie „AUTO” i świateł pozycyjnych, kierowca może na chwilę włączyć światła drogowe („miganie reflektorami”), utrzymując nacisk na dźwignię.
Pierścień wyboru świateł
przeciwmgłowych
Tylne światła przeciwmgłowe

Światła działają razem ze światłami pozycyjnymi.► Obróć pierścień do przodu, aby je włączyć lub do tyłu, aby je wyłączyć.Po automatycznymi wyłączeniu świateł (pozycja „AUTO”), światła przeciwmgłowe i mijania pozostają włączone.
Z przednimi i tylnymi światłami
przeciwmgłowymi

Działają przy włączonych światłach mijania, zarówno w trybie automatycznym jak i ręcznym.Obróć i zwolnij pierścień:

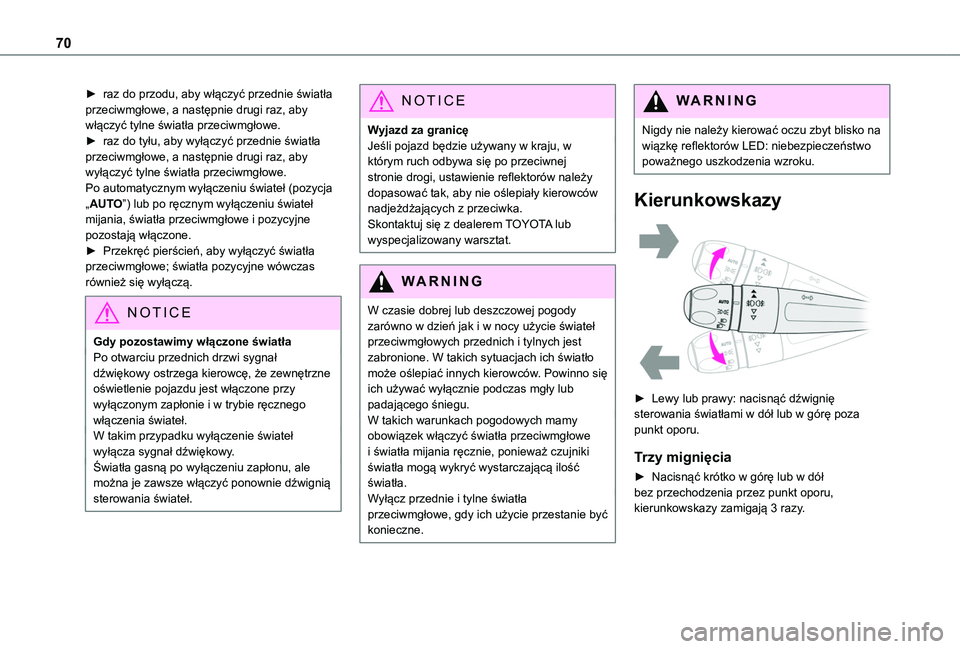

70
► raz do przodu, aby włączyć przednie światła przeciwmgłowe, a następnie drugi raz, aby włączyć tylne światła przeciwmgłowe.► raz do tyłu, aby wyłączyć przednie światła przeciwmgłowe, a następnie drugi raz, aby wyłączyć tylne światła przeciwmgłowe.Po automatycznym wyłączeniu świateł (pozycja „AUTO”) lub po ręcznym wyłączeniu świateł mijania, światła przeciwmgłowe i pozycyjne pozostają włączone.► Przekręć pierścień, aby wyłączyć światła przeciwmgłowe; światła pozycyjne wówczas również się wyłączą.
NOTIC E
Gdy pozostawimy włączone światłaPo otwarciu przednich drzwi sygnał dźwiękowy ostrzega kierowcę, że zewnętrzne oświetlenie pojazdu jest włączone przy wyłączonym zapłonie i w trybie ręcznego włączenia świateł.W takim przypadku wyłączenie świateł
wyłącza sygnał dźwiękowy.Światła gasną po wyłączeniu zapłonu, ale można je zawsze włączyć ponownie dźwignią sterowania świateł.
NOTIC E
Wyjazd za granicę Jeśli pojazd będzie używany w kraju, w którym ruch odbywa się po przeciwnej stronie drogi, ustawienie reflektorów należy dopasować tak, aby nie oślepiały kierowców nadjeżdżających z przeciwka.Skontaktuj się z dealerem TOYOTA lub wyspecjalizowany warsztat.
WARNI NG
W czasie dobrej lub deszczowej pogody zarówno w dzień jak i w nocy użycie świateł przeciwmgłowych przednich i tylnych jest zabronione. W takich sytuacjach ich światło może oślepiać innych kierowców. Powinno się ich używać wyłącznie podczas mgły lub padającego śniegu.W takich warunkach pogodowych mamy obowiązek włączyć światła przeciwmgłowe
i światła mijania ręcznie, ponieważ czujniki światła mogą wykryć wystarczającą ilość światła.Wyłącz przednie i tylne światła przeciwmgłowe, gdy ich użycie przestanie być konieczne.
WARNI NG
Nigdy nie należy kierować oczu zbyt blisko na wiązkę reflektorów LED: niebezpieczeństwo poważnego uszkodzenia wzroku.
Kierunkowskazy

► Lewy lub prawy: nacisnąć dźwignię sterowania światłami w dół lub w górę poza punkt oporu.
Trzy mignięcia
► Nacisnąć krótko w górę lub w dół bez przechodzenia przez punkt oporu, kierunkowskazy zamigają 3 razy.

71
Oświetlenie i widoczność
4
Automatyczne włączanie
reflektorów
Po wykryciu słabego natężenia oświetlenia otoczenia, automatycznie włączane są światła pozycyjne i mijania bez żadnej aktywności ze strony kierowcy. Światła mogą się również włączyć po wykryciu deszczu razem z wycieraczkami uruchamianymi czujnikiem deszczu.Po przywróceniu jasności do wystarczającego poziomu lub po wyłączeniu wycieraczek, światła są wyłączane automatycznie.

► Obróć pierścień w położenie „AUTO”. Po uaktywnieniu funkcji wyświetlany jest również komunikat.► Obróć pierścień w inne położenie. Wyświetlane jest menu ekranowe, aby potwierdzić dezaktywację funkcji.
Nieprawidłowe działanie
W razie nieprawidłowego działania czujnika nasłonecznienia, światła włączają się i na panelu wskaźników
wyświetlana jest ta kontrolka ostrzegawcza, której towarzyszy sygnał dźwiękowy i/lub komunikat.
Skontaktuj się z dealerem TOYOTA lub wyspecjalizowany warsztat.
WARNI NG
We mgle lub śniegu, czujnik nasłonecznienia może rozpoznać oświetlenie jako wystarczające. W takim przypadku światła nie włączą się automatycznie.Nie przykrywać czujnika nasłonecznienia
zlokalizowanego na desce rozdzielczej lub na górze przedniej szyby za lusterkiem wstecznym (w zależności od wyposażenia); towarzyszące im funkcje przestaną być kontrolowane.
Światła do jazdy dziennej /
światła pozycyjne

Przednie światła włączają się automatycznie po uruchomieniu silnika.Zapewniają następujące funkcje:
– Światła do jazdy dziennej (dźwignia sterowania światłami w pozycji „AUTO” przy odpowiednim poziomie oświetlenia).– Światła pozycyjne (dźwignia sterowania świateł w pozycji „AUTO” przy słabym poziomie oświetlenia lub „Sidelamps only” (tylko pozycyjne) lub „Dipped/main beam headlamps” (światła drogowe/mijania)).
NOTIC E
Światła LED są jaśniejsze, gdy są wykorzystywane jako światła do jazdy dziennej.
Światła pozycyjne
Możliwe jest zwiększenie widoczności pojazdu przez włączenie świateł pozycyjnych tylko po stronie ruchu drogowego.► W zależności od wersji w ciągu minuty od wyłączenia zapłonu przestaw dźwignię sterującą oświetleniem w dół lub w górę stosownie do tego, po której stronie jest ruch drogowy (np. w przypadku parkowania po lewej stronie jezdni przestaw dźwignię w górę, zaświecą prawe światła pozycyjne).Jest to sygnalizowane przez sygnał dźwiękowy i zaświecenie odpowiedniej kontrolki kierunkowskazu na panelu wskaźników.Aby wyłączyć światła pozycyjne, przestaw dźwignię sterującą oświetleniem w pozycję środkową.

72
Światła „guide-me-home”
Ręczne sterowanie

Włączanie/wyłączanie► Przy wyłączonym zapłonie zamigaj reflektorami, włączając lub wyłączając funkcję za pomocą dźwigni sterowania świateł.Ręczne światła „guide-me-home” wyłączają się automatycznie po upływie określonego czasu.
Tryb automatyczny
Z pierścieniem w położeniu „AUTO”, przy słabym oświetleniu światła mijania włączają się automatycznie.Aktywacja, dezaktywacja i czas trwania oświetlenia „guide-me-home” są ustawiane w menu konfiguracji pojazdu.
Automatyczne zewnętrzne
światła powitalne
Przy włączonej funkcji „Automatic headlamp illumination” (Automatyczne włączanie reflektorów) przy słabym oświetleniu, światła pozycyjne i mijania włączają się automatycznie po odblokowaniu zamków pojazdu.Aktywacja, dezaktywacja i czas trwania oświetlenia powitalnego są ustawiane w menu konfiguracji pojazdu.
Automatyczna zmiana
świateł
System ten automatycznie zmienia pomiędzy światłami mijania a drogowymi w zależności od poziomu jasności i warunków drogowych, wykorzystując kamerę umieszczoną na górze przedniej szyby.
WARNI NG
System ten stanowi układ wspomagania jazdy.Kierowca pozostaje odpowiedzialny za oświetlenie pojazdu, jego prawidłowe użycie w przeważających warunkach oświetlenia, widoczności i ruchu i za przestrzeganie przepisów ruchu drogowego oraz instrukcji pojazdu.
NOTIC E
System zaczyna działać po przekroczeniu prędkości 25 km/godz.Po obniżeniu prędkości poniżej 15 km/godz. system przestaje działać.


Aktywacja/dezaktywacja
Aktywację lub dezaktywację wykonuje się w menu
konfiguracji pojazdu.Po dezaktywacji system oświetlenia zmienia tryb pracy na tryb „automatycznego włączania reflektorów”.Stan systemu jest przechowywany w pamięci po wyłączeniu zapłonu.
