2020 TOYOTA PRIUS PLUG-IN HYBRID ESP

6477-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
7
Manutenzione e cura

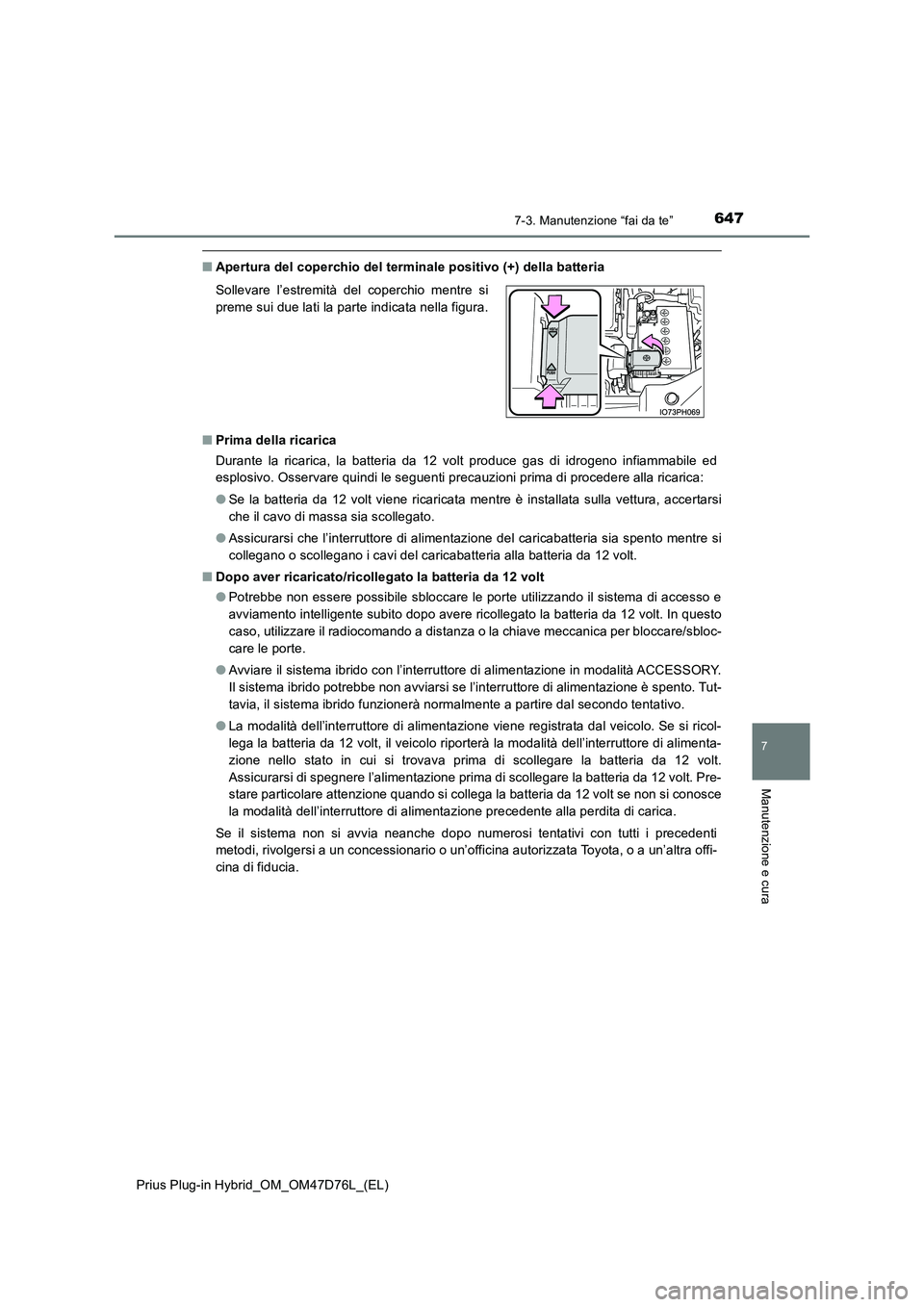

■Apertura del coperchio del terminale positivo (+) della batteria
■ Prima della ricarica
Durante la ricarica, la batteria da 12 volt produce gas di idrogeno infiammabile ed
esplosivo. Osservare quindi le seguenti precauzioni prima di procedere alla ricarica:
● Se la batteria da 12 volt viene ricaricata mentre è installata sulla vettura, accertarsi
che il cavo di massa sia scollegato.
● Assicurarsi che l’interruttore di alimentazione del caricabatteria sia spento mentre si
collegano o scollegano i cavi del caricabatteria alla batteria da 12 volt.
■ Dopo aver ricaricato/ricollegato la batteria da 12 volt
● Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo
caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloc-
care le porte.
● Avviare il sistema ibrido con l’interruttore di alimentazione in modalità ACCESSORY.
Il sistema ibrido potrebbe non avviarsi se l’interruttore di alimentazione è spento. Tut-
tavia, il sistema ibrido funzionerà normalmente a partire dal secondo tentativo.
● La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Se si ricol-
lega la batteria da 12 volt, il veicolo riporterà la modalità dell’interruttore di alimenta-
zione nello stato in cui si trovava prima di scollegare la batteria da 12 volt.
Assicurarsi di spegnere l’alimentazione prima di scollegare la batteria da 12 volt. Pre-
stare particolare attenzione quando si collega la batteria da 12 volt se non si conosce
la modalità dell’interruttore di alimentazione precedente alla perdita di carica.
Se il sistema non si avvia neanche dopo numerosi tentativi con tutti i precedenti
metodi, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
Sollevare l’estremità del coperchio mentre si
preme sui due lati la parte indicata nella figura.

6487-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

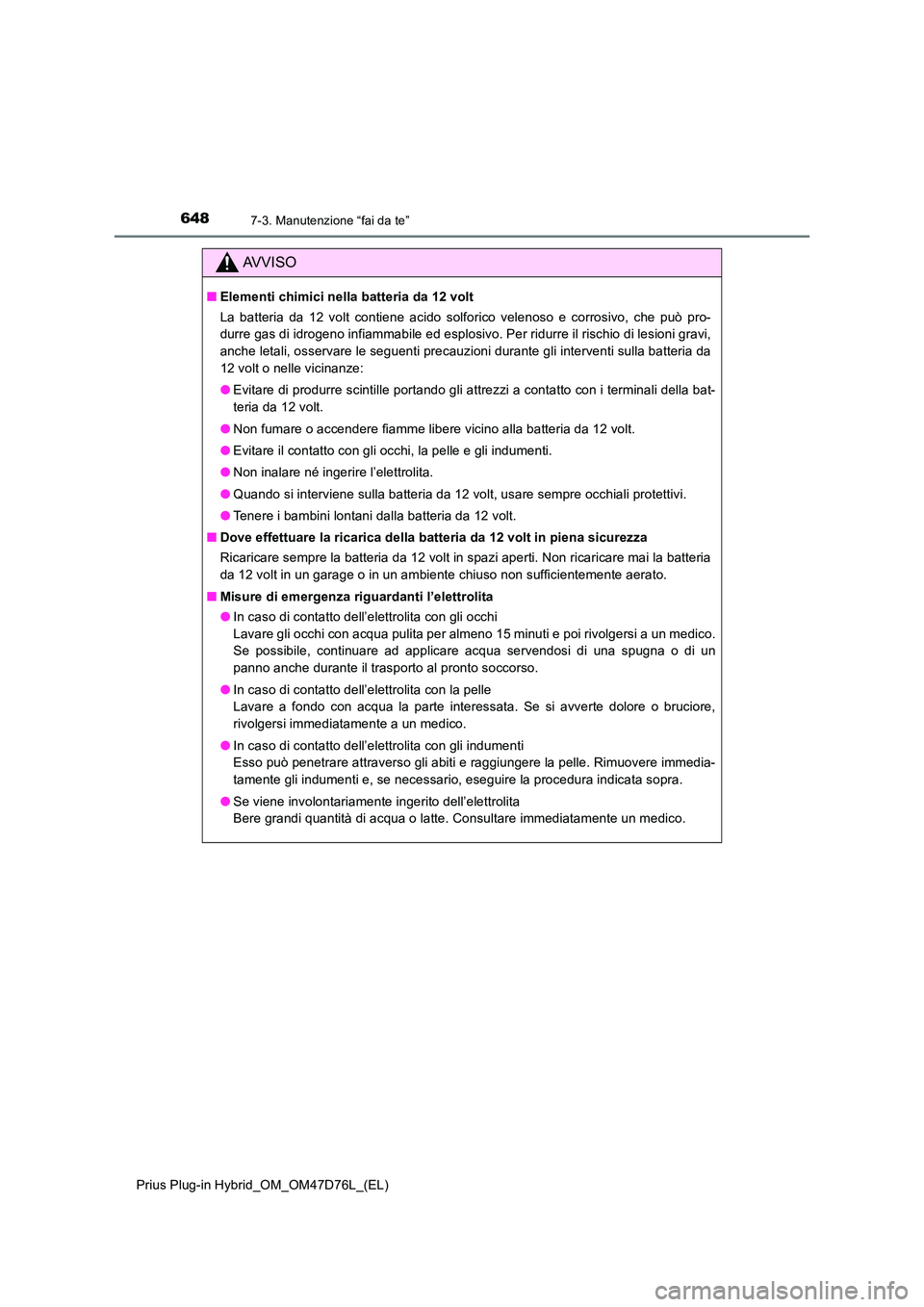

AVVISO
■Elementi chimici nella batteria da 12 volt
La batteria da 12 volt contiene acido solforico velenoso e corrosivo, che può pro-
durre gas di idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi,
anche letali, osservare le seguenti precauzioni durante gli interventi sulla batteria da
12 volt o nelle vicinanze:
● Evitare di produrre scintille portando gli attrezzi a contatto con i terminali della bat-
teria da 12 volt.
● Non fumare o accendere fiamme libere vicino alla batteria da 12 volt.
● Evitare il contatto con gli occhi, la pelle e gli indumenti.
● Non inalare né ingerire l’elettrolita.
● Quando si interviene sulla batteria da 12 volt, usare sempre occhiali protettivi.
● Tenere i bambini lontani dalla batteria da 12 volt.
■ Dove effettuare la ricarica della batteria da 12 volt in piena sicurezza
Ricaricare sempre la batteria da 12 volt in spazi aperti. Non ricaricare mai la batteria
da 12 volt in un garage o in un ambiente chiuso non sufficientemente aerato.
■ Misure di emergenza riguardanti l’elettrolita
● In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti e poi rivolgersi a un medico.
Se possibile, continuare ad applicare acqua servendosi di una spugna o di un
panno anche durante il trasporto al pronto soccorso.
● In caso di contatto dell’elettrolita con la pelle
Lavare a fondo con acqua la parte interessata. Se si avverte dolore o bruciore,
rivolgersi immediatamente a un medico.
● In caso di contatto dell’elettrolita con gli indumenti
Esso può penetrare attraverso gli abiti e raggiungere la pelle. Rimuovere immedia-
tamente gli indumenti e, se necessario, eseguire la procedura indicata sopra.
● Se viene involontariamente ingerito dell’elettrolita
Bere grandi quantità di acqua o latte. Consultare immediatamente un medico.

6557-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
7
Manutenzione e cura

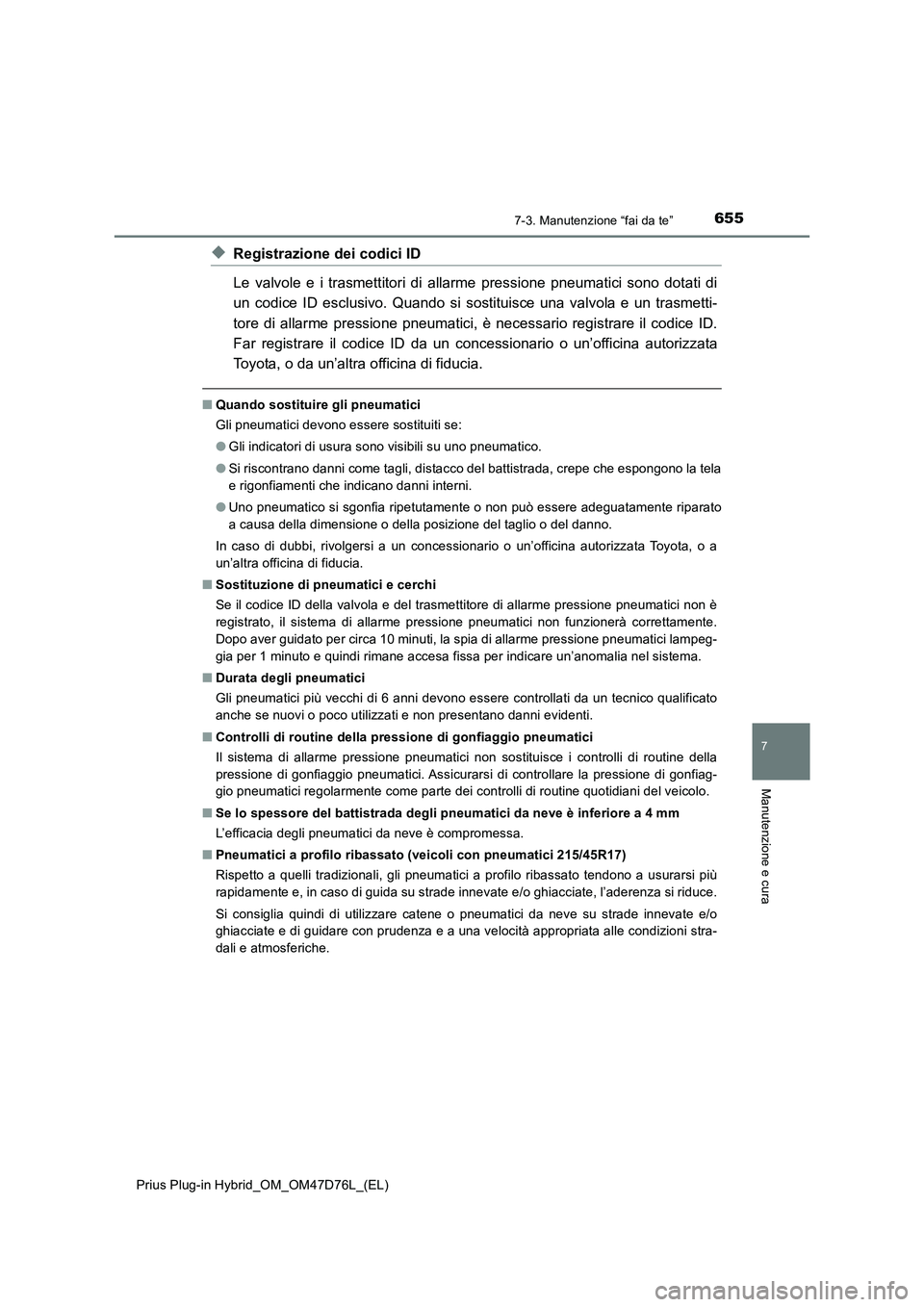

◆Registrazione dei codici ID
Le valvole e i trasmettitori di allarme pressione pneumatici sono dotati di
un codice ID esclusivo. Quando si sostituisce una valvola e un trasmetti-
tore di allarme pressione pneumatici, è necessario registrare il codice ID.
Far registrare il codice ID da un concessionario o un’officina autorizzata
Toyota, o da un’altra officina di fiducia.
■Quando sostituire gli pneumatici
Gli pneumatici devono essere sostituiti se:
●Gli indicatori di usura sono visibili su uno pneumatico.
●Si riscontrano danni come tagli, distacco del battistrada, crepe che espongono la tela
e rigonfiamenti che indicano danni interni.
●Uno pneumatico si sgonfia ripetutamente o non può essere adeguatamente riparato
a causa della dimensione o della posizione del taglio o del danno.
In caso di dubbi, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
■Sostituzione di pneumatici e cerchi
Se il codice ID della valvola e del trasmettitore di allarme pressione pneumatici non è
registrato, il sistema di allarme pressione pneumatici non funzionerà correttamente.
Dopo aver guidato per circa 10 minuti, la spia di allarme pressione pneumatici lampeg-
gia per 1 minuto e quindi rimane accesa fissa per indicare un’anomalia nel sistema.
■Durata degli pneumatici
Gli pneumatici più vecchi di 6 anni devono essere controllati da un tecnico qualificato
anche se nuovi o poco utilizzati e non presentano danni evidenti.
■Controlli di routine della pressione di gonfiaggio pneumatici
Il sistema di allarme pressione pneumatici non sostituisce i controlli di routine della
pressione di gonfiaggio pneumatici. Assicurarsi di controllare la pressione di gonfiag-
gio pneumatici regolarmente come parte dei controlli di routine quotidiani del veicolo.
■Se lo spessore del battistrada degli pneumatici da neve è inferiore a 4 mm
L’efficacia degli pneumatici da neve è compromessa.
■Pneumatici a profilo ribassato (veicoli con pneumatici 215/45R17)
Rispetto a quelli tradizionali, gli pneumatici a profilo ribassato tendono a usurarsi più
rapidamente e, in caso di guida su strade innevate e/o ghiacciate, l’aderenza si riduce.
Si consiglia quindi di utilizzare catene o pneumatici da neve su strade innevate e/o
ghiacciate e di guidare con prudenza e a una velocità appropriata alle condizioni stra-
dali e atmosferiche.

6747-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

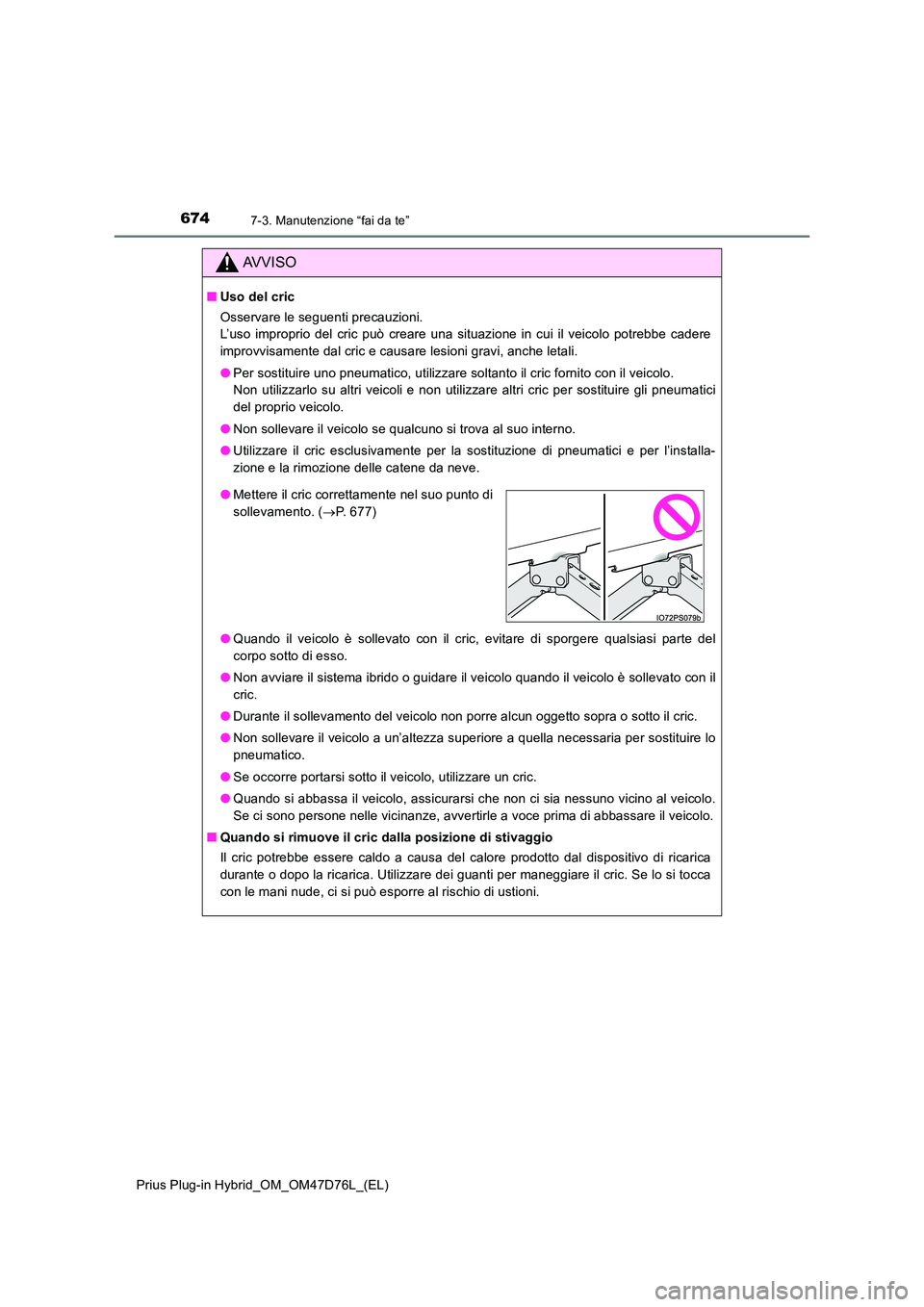

AVVISO
■Uso del cric
Osservare le seguenti precauzioni.
L’uso improprio del cric può creare una situazione in cui il veicolo potrebbe cadere
improvvisamente dal cric e causare lesioni gravi, anche letali.
● Per sostituire uno pneumatico, utilizzare soltanto il cric fornito con il veicolo.
Non utilizzarlo su altri veicoli e non utilizzare altri cric per sostituire gli pneumatici
del proprio veicolo.
● Non sollevare il veicolo se qualcuno si trova al suo interno.
● Utilizzare il cric esclusivamente per la sostituzione di pneumatici e per l’installa-
zione e la rimozione delle catene da neve.
● Quando il veicolo è sollevato con il cric, evitare di sporgere qualsiasi parte del
corpo sotto di esso.
● Non avviare il sistema ibrido o guidare il veicolo quando il veicolo è sollevato con il
cric.
● Durante il sollevamento del veicolo non porre alcun oggetto sopra o sotto il cric.
● Non sollevare il veicolo a un’altezza superiore a quella necessaria per sostituire lo
pneumatico.
● Se occorre portarsi sotto il veicolo, utilizzare un cric.
● Quando si abbassa il veicolo, assicurarsi che non ci sia nessuno vicino al veicolo.
Se ci sono persone nelle vicinanze, avvertirle a voce prima di abbassare il veicolo.
■ Quando si rimuove il cric dalla posizione di stivaggio
Il cric potrebbe essere caldo a causa del calore prodotto dal dispositivo di ricarica
durante o dopo la ricarica. Utilizzare dei guanti per maneggiare il cric. Se lo si tocca
con le mani nude, ci si può esporre al rischio di ustioni.
● Mettere il cric correttamente nel suo punto di
sollevamento. ( P. 677)

6927-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la batteria perché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da esporre la batte-
ria come mostrato nella figura.
Quando si rimuove la pila, usare un
cacciavite di dimensioni adeguate.
Inserire la pila nuova con il terminale “+” rivolto verso l’alto.
Per l’installazione, invertire l’ordine delle operazioni.
■Usare una pila al litio CR2032
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
●Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
o equivalenti.
●Smaltire le pile usate conformemente alle leggi locali.
■Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
●Il raggio di azione verrà ridotto.
3
4

6937-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
7
Manutenzione e cura

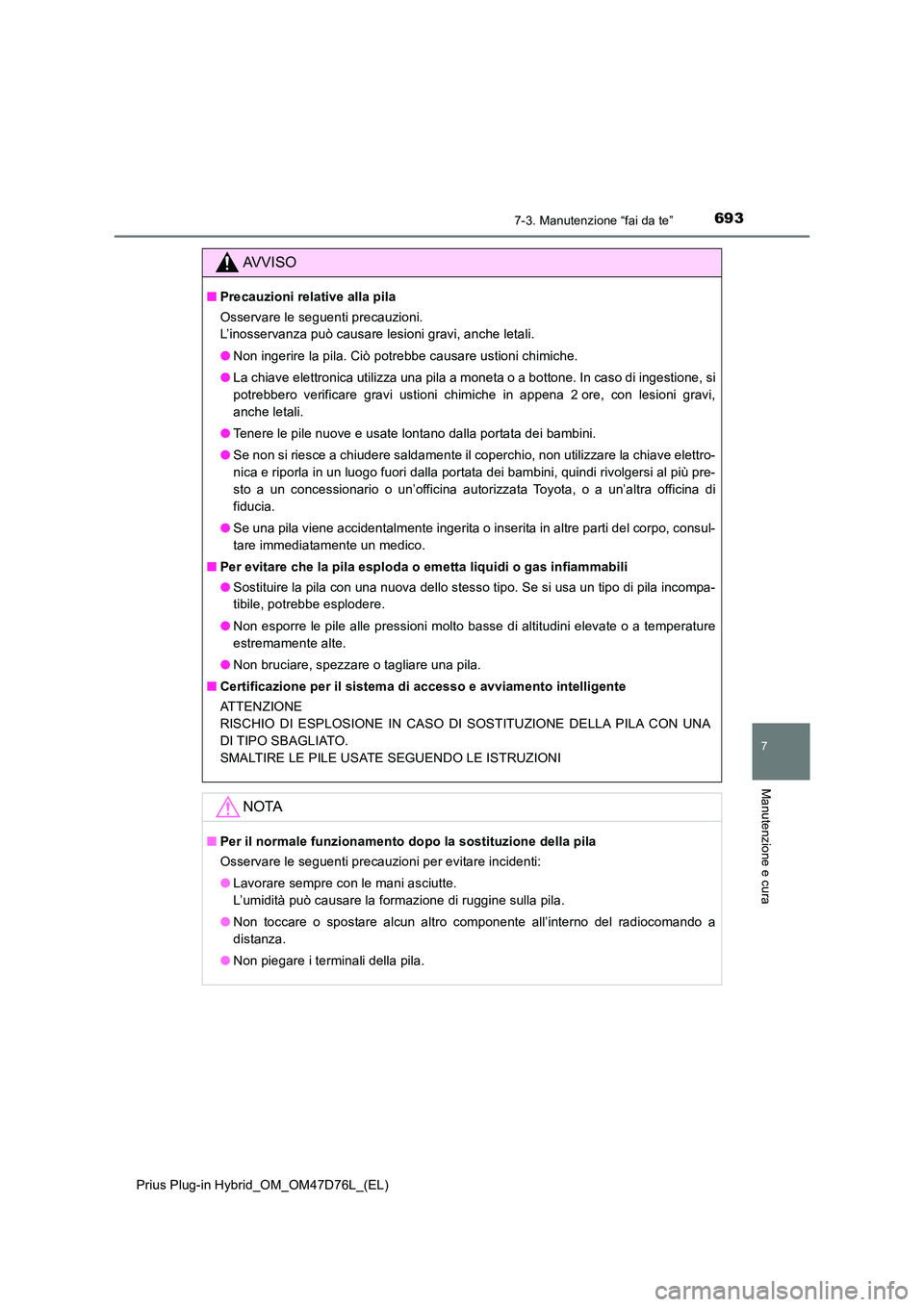

AVVISO
■Precauzioni relative alla pila
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
● Non ingerire la pila. Ciò potrebbe causare ustioni chimiche.
● La chiave elettronica utilizza una pila a moneta o a bottone. In caso di ingestione, si
potrebbero verificare gravi ustioni chimiche in appena 2 ore, con lesioni gravi,
anche letali.
● Tenere le pile nuove e usate lontano dalla portata dei bambini.
● Se non si riesce a chiudere saldamente il coperchio, non utilizzare la chiave elettro-
nica e riporla in un luogo fuori dalla portata dei bambini, quindi rivolgersi al più pre-
sto a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
● Se una pila viene accidentalmente ingerita o inserita in altre parti del corpo, consul-
tare immediatamente un medico.
■ Per evitare che la pila esploda o emetta liquidi o gas infiammabili
● Sostituire la pila con una nuova dello stesso tipo. Se si usa un tipo di pila incompa-
tibile, potrebbe esplodere.
● Non esporre le pile alle pressioni molto basse di altitudini elevate o a temperature
estremamente alte.
● Non bruciare, spezzare o tagliare una pila.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE SEGUENDO LE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine sulla pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

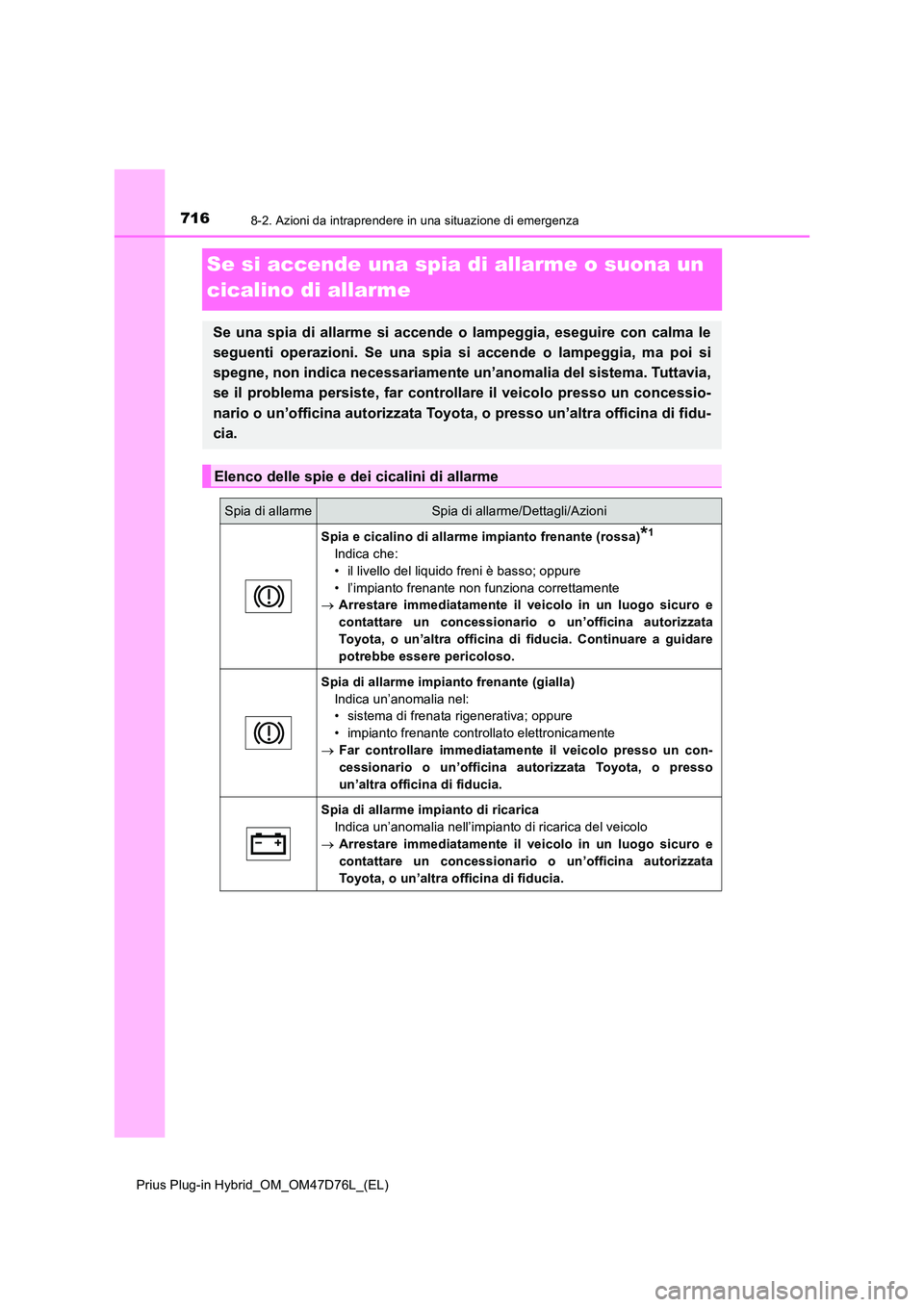

7168-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Se si accende una spia di allarme o suona un
cicalino di allarme
Se una spia di allarme si accende o lampeggia, eseguire con calma le
seguenti operazioni. Se una spia si accende o lampeggia, ma poi si
spegne, non indica necessariamente un’anomalia del sistema. Tuttavia,
se il problema persiste, far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso un’altra officina di fidu-
cia.
Elenco delle spie e dei cicalini di allarme
Spia di allarmeSpia di allarme/Dettagli/Azioni
Spia e cicalino di allarme impianto frenante (rossa)*1
Indica che:
• il livello del liquido freni è basso; oppure
• l’impianto frenante non funziona correttamente
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia. Continuare a guidare
potrebbe essere pericoloso.
Spia di allarme impianto frenante (gialla)
Indica un’anomalia nel:
• sistema di frenata rigenerativa; oppure
• impianto frenante controllato elettronicamente
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarme impianto di ricarica
Indica un’anomalia nell’impianto di ricarica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.

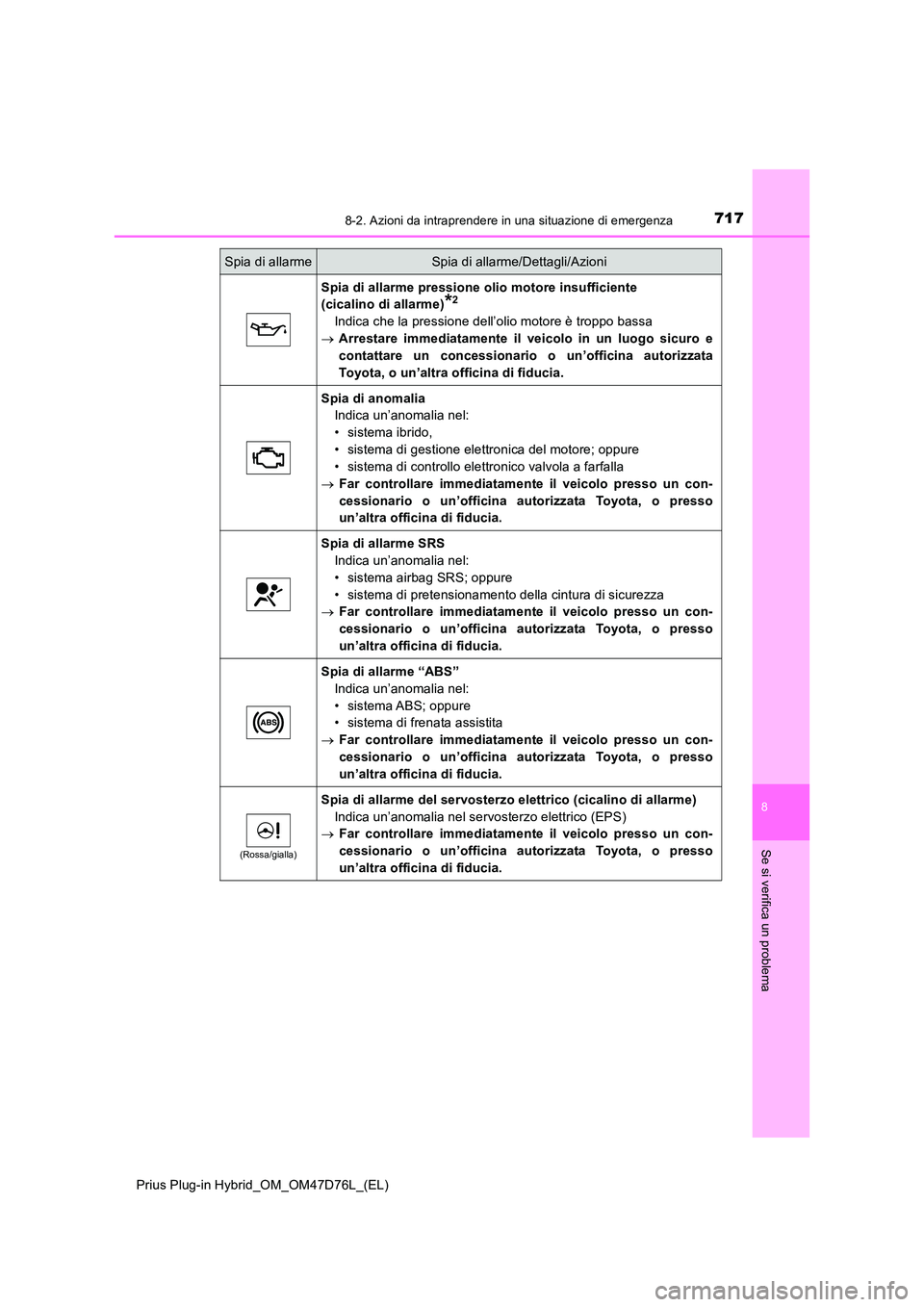

7178-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema
Spia di allarme pressione olio motore insufficiente
(cicalino di allarme)*2
Indica che la pressione dell’olio motore è troppo bassa
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
Spia di anomalia
Indica un’anomalia nel:
• sistema ibrido,
• sistema di gestione elettronica del motore; oppure
• sistema di controllo elettronico valvola a farfalla
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarme SRS
Indica un’anomalia nel:
• sistema airbag SRS; oppure
• sistema di pretensionamento della cintura di sicurezza
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarme “ABS”
Indica un’anomalia nel:
• sistema ABS; oppure
• sistema di frenata assistita
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
(Rossa/gialla)
Spia di allarme del servosterzo elettrico (cicalino di allarme)
Indica un’anomalia nel servosterzo elettrico (EPS)
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarmeSpia di allarme/Dettagli/Azioni
