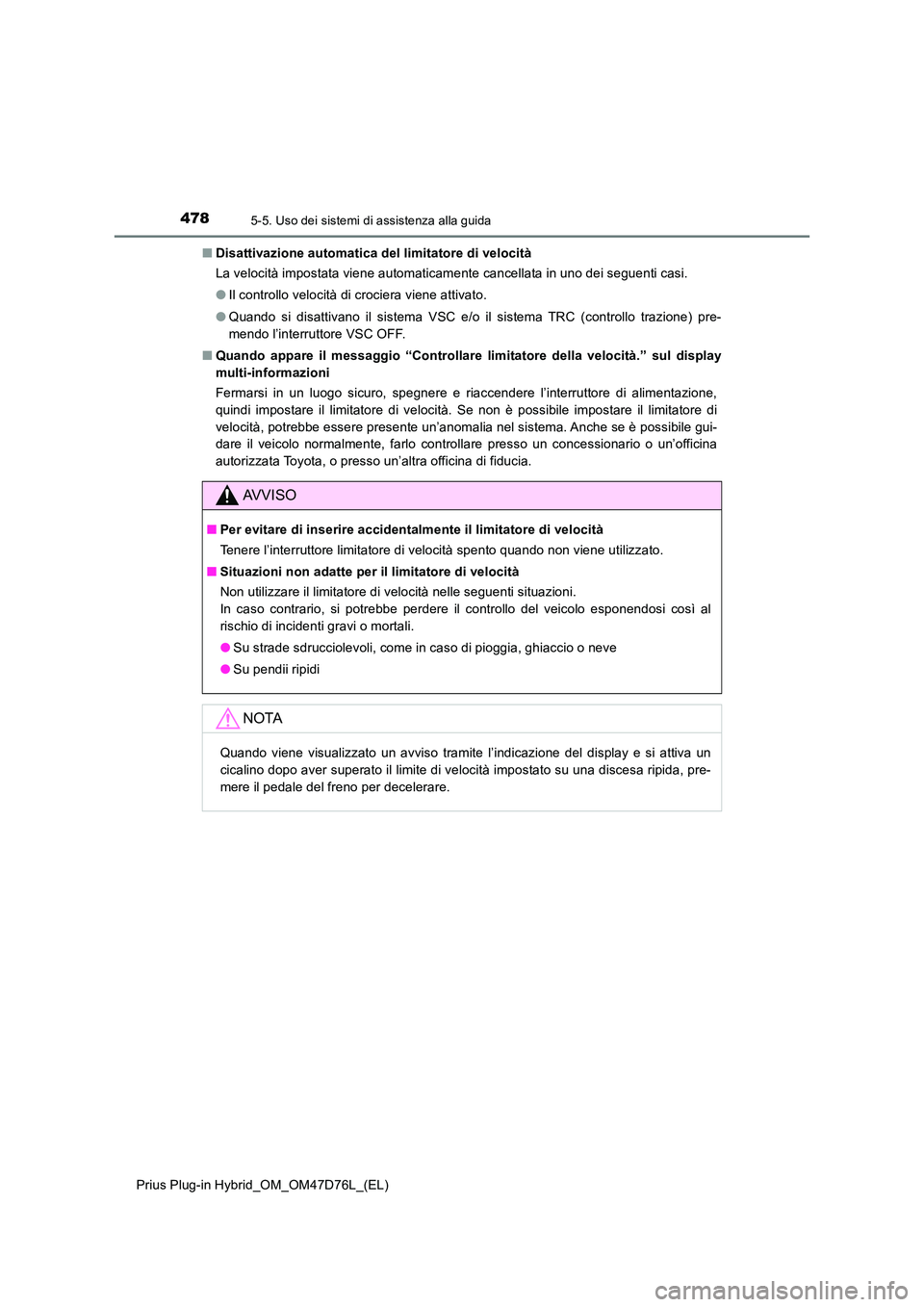

4785-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
■ Disattivazione automatica del limitatore di velocità
La velocità impostata viene automaticamente cancellata in uno dei seguenti casi.
● Il controllo velocità di crociera viene attivato.
● Quando si disattivano il sistema VSC e/o il sistema TRC (controllo trazione) pre-
mendo l’interruttore VSC OFF.
■ Quando appare il messaggio “Controllare limitatore della velocità.” sul display
multi-informazioni
Fermarsi in un luogo sicuro, spegnere e riaccendere l’interruttore di alimentazione,
quindi impostare il limitatore di velocità. Se non è possibile impostare il limitatore di
velocità, potrebbe essere presente un’anomalia nel sistema. Anche se è possibile gui-
dare il veicolo normalmente, farlo controllare presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
AVVISO
■ Per evitare di inserire accidentalmente il limitatore di velocità
Tenere l’interruttore limitatore di velocità spento quando non viene utilizzato.
■ Situazioni non adatte per il limitatore di velocità
Non utilizzare il limitatore di velocità nelle seguenti situazioni.
In caso contrario, si potrebbe perdere il controllo del veicolo esponendosi così al
rischio di incidenti gravi o mortali.
● Su strade sdrucciolevoli, come in caso di pioggia, ghiaccio o neve
● Su pendii ripidi
NOTA
Quando viene visualizzato un avviso tramite l’indicazione del display e si attiva un
cicalino dopo aver superato il limite di velocità impostato su una discesa ripida, pre-
mere il pedale del freno per decelerare.

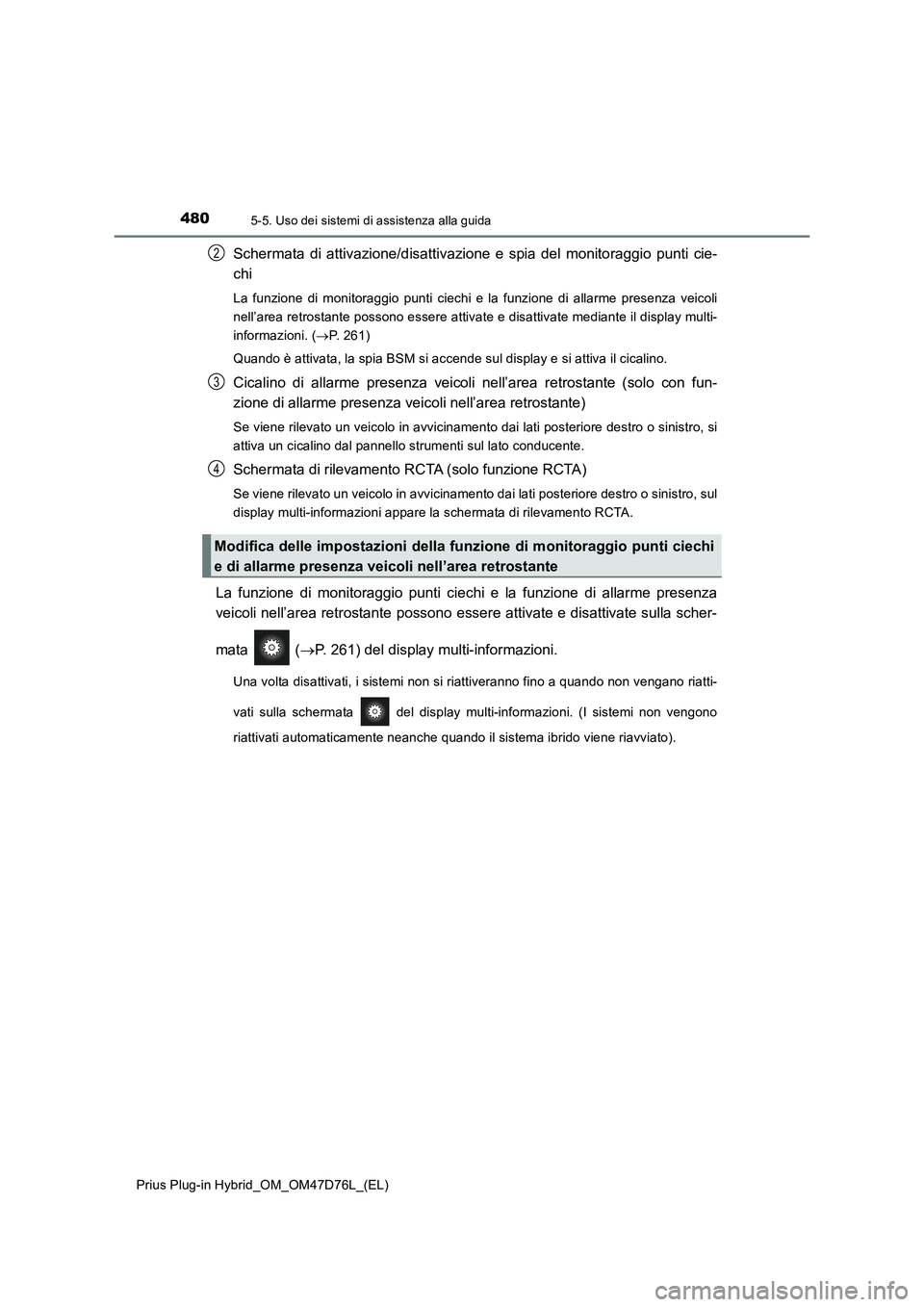

4805-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Schermata di attivazione/disattivazione e spia del monitoraggio punti cie-
chi
La funzione di monitoraggio punti ciechi e la funzione di allarme presenza veicoli
nell’area retrostante possono essere attivate e disattivate mediante il display multi-
informazioni. (P. 261)
Quando è attivata, la spia BSM si accende sul display e si attiva il cicalino.
Cicalino di allarme presenza veicoli nell’area retrostante (solo con fun-
zione di allarme presenza veicoli nell’area retrostante)
Se viene rilevato un veicolo in avvicinamento dai lati posteriore destro o sinistro, si
attiva un cicalino dal pannello strumenti sul lato conducente.
Schermata di rilevamento RCTA (solo funzione RCTA)
Se viene rilevato un veicolo in avvicinamento dai lati posteriore destro o sinistro, sul
display multi-informazioni appare la schermata di rilevamento RCTA.
La funzione di monitoraggio punti ciechi e la funzione di allarme presenza
veicoli nell’area retrostante possono essere attivate e disattivate sulla scher-
mata (P. 261) del display multi-informazioni.
Una volta disattivati, i sistemi non si riattiveranno fino a quando non vengano riatti-
vati sulla schermata del display multi-informazioni. (I sistemi non vengono
riattivati automaticamente neanche quando il sistema ibrido viene riavviato).
Modifica delle impostazioni della funzione di monitoraggio punti ciechi
e di allarme presenza veicoli nell’area retrostante
2
3
4

4815-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
■Visibilità delle spie sugli specchietti retrovisori esterni del BSM
In caso di luce solare intensa, la spia sullo specchietto retrovisore esterno potrebbe
essere poco visibile.
■Volume del cicalino di allarme presenza veicoli nell’area retrostante
Il cicalino di allarme presenza veicoli nell’area retrostante potrebbe essere coperto da
rumori forti, per esempio se il volume dell’impianto audio è alto.
■Se appare il messaggio “Impossibile azionare il copriradiatore. Recarsi in
concessionaria.” sul display multi-informazioni
La tensione elettrica del sensore è anomala, oppure nell’area del sensore sul paraurti
si è accumulata acqua, neve, fango, ecc. (P. 494). Se si rimuove l’acqua, la neve, il
fango, ecc. nell’area del sensore sul paraurti, si dovrebbe ritornare alla normalità. Il
sensore potrebbe inoltre non funzionare correttamente in condizioni ambientali estre-
mamente fredde o calde.
■Quando appare il messaggio “Malfunzionamento BSM. Recarsi in
concessionaria.” sul display multi-informazioni
Il sensore potrebbe presentare un’anomalia o essere fuori allineamento. Far control-
lare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.

5045-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Sensore di assistenza al parcheggio Toyota
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Sensori laterali anteriori
Sensori laterali posteriori
Il sensore di assistenza al parcheggio
Toyota può essere attivato/disatti-
vato sulla schermata ( P. 261)
del display multi-informazioni.
Quando è selezionato ON, la spia del
sensore di assistenza al parcheggio
Toyota si accende.
Dopo aver selezionato OFF, il sensore di assistenza al parcheggio Toyota non si
riattiverà fino a quando non venga portato su ON tramite la schermata del
display multi-informazioni. (Il sistema non si riattiva automaticamente neanche
quando il sistema ibrido viene riavviato).
: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di par-
cheggio parallelo, o facendo manovra in un garage, viene misurata dai
sensori e comunicata tramite i display e un cicalino. Controllare sem-
pre l’area circostante quando si usa questo sistema.
Tipi di sensori
1
2
3
4
5
6
Accensione/spegnimento del sensore di assistenza al parcheggio
To y o t a

5055-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
Quando i sensori rilevano un ostacolo, le schermate seguenti informano il
conducente circa la posizione e la distanza dall’ostacolo.
■Display multi-informazioni
Attivazione sensore centrale
anteriore
Attivazione sensore angolare
anteriore
Attivazione sensore laterale
anteriore
Attivazione sensore laterale
posteriore
Attivazione sensore angolare posteriore
Attivazione sensore centrale posteriore
• Quando sono in funzione i sensori, il display di attivazione è grigio.
• Le schermate di attivazione del sensore laterale anteriore e del sensore laterale
posteriore non vengono visualizzate fino a quando la scansione delle aree late-
rali è completata.
■
Schermata dell’impianto audio
Quando il monitor di assistenza al
parcheggio Toyota è visualizzato:
quando viene rilevato un ostacolo,
nell’angolo superiore destro della
schermata dell’impianto audio
viene visualizzata un’immagine
semplificata.
Visualizzazione
1
2
3
4
5
6

5065-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Visualizzazione distanza
I sensori che rilevano un ostacolo resteranno costantemente accesi o lam-
peggeranno.
Visualizzazione del rilevamento del sensore, distanza dall’ostacolo
Display multi-
informazioni
*
Schermo
dell’impianto
audio
*
Distanza approssimativa dall’ostacolo
Sensori angolari
anteriori, centrali
anteriori e laterali
anterioriSensori angolari
posteriori, centrali
posteriori e laterali
posteriori
(acceso fisso) (lampeggia
lentamente)
Tra 100 cm e
60 cmTra 150 cm e
60 cm
(acceso fisso)(lampeggiante)
Tra 6 0 c m e
45 cm
Tra 6 0 c m e
45 cm
Tra 100 cm e
70 cmTra 100 cm e
70 cm
Tra 6 0 c m e
45 cm
Tra 6 0 c m e
45 cm
(acceso fisso) (lampeggia
velocemente)
Tra 4 5 c m e
35 cm
Tra 4 5 c m e
35 cm
Tra 7 0 c m e
30 cmTra 7 0 c m e
30 cm
Tra 4 5 c m e
35 cm
Tra 4 5 c m e
35 cm
(lampeggiante)(acceso fisso)
Inferiore a 35 cm
Inferiore a 35 cm
Inferiore a 30 cmInferiore a 30 cm
Inferiore a 35 cm
Inferiore a 35 cm
Lontano
Vicino
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

5095-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 100 cm
• Il raggio di rilevamento è riportato
nell’immagine a destra. Tuttavia, il
sensore non rileva l’ostacolo se
questo è troppo vicino.
• Per informazioni sul rilevamento
degli ostacoli nelle aree laterali.
( P. 5 1 0 )
• La distanza alla quale un ostacolo
può essere rilevato e se può essere
rilevato dipende dalla forma e dalle
condizioni dell’ostacolo.
È possibile modificare il raggio di rilevamento dell’ostacolo. ( P. 784)
■Condizioni operative
L’interruttore di alimentazione è acceso.
● Sensori angolari anteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
● Sensori laterali anteriori/sensori laterali posteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
• Il volante viene girato di circa 90  o più
● Sensori centrali anteriori:
• La posizione del cambio non è su P o R
• La velocità del veicolo è circa 10 km/h o inferiore
● Sensori angolari posteriori/sensori centrali posteriori:
La posizione del cambio è su R
■ Display a comparsa sensore di assistenza al parcheggio Toyota
 P. 5 3 1
Raggio di rilevamento dei sensori
1
2
3
4

5115-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
■Se appare il messaggio “Pulire sonar parcheggio.” sul display multi-informazioni
Un sensore potrebbe essere sporco o ricoperto di neve o ghiaccio. In questi casi, se il
sensore viene pulito, il sistema dovrebbe tornare alla normalità.
Inoltre, se il sensore si congela in presenza di temperature rigide, potrebbe comparire
un display di guasto o un ostacolo potrebbe non essere rilevato. Se il sensore si scon-
gela, il sistema dovrebbe tornare alla normalità.
■ Se appare il messaggio “Controllare sistema sonar di parcheggio.” sul display
multi-informazioni
A seconda dell’anomalia del sensore, il dispositivo potrebbe non funzionare normal-
mente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■ Personalizzazione
Le impostazioni (ad es. il volume del cicalino) possono essere modificate.
(Funzioni personalizzabili: P. 784)
AVVISO
■Quando si utilizza il sensore di assistenza al parcheggio Toyota
Osservare le seguenti precauzioni per evitare un incidente improvviso.
● Non superare il limite di velocità di 10 km/h.
● Le aree di rilevazione dei sensori e i tempi di reazione sono limitati. Quando si
avanza o si retrocede, verificare la sicurezza delle zone circostanti al veicolo (in
particolare sui lati del veicolo) e guidare lentamente, usando il freno per controllare
la velocità del veicolo.
● Non installare accessori entro le aree di rilevamento dei sensori.
