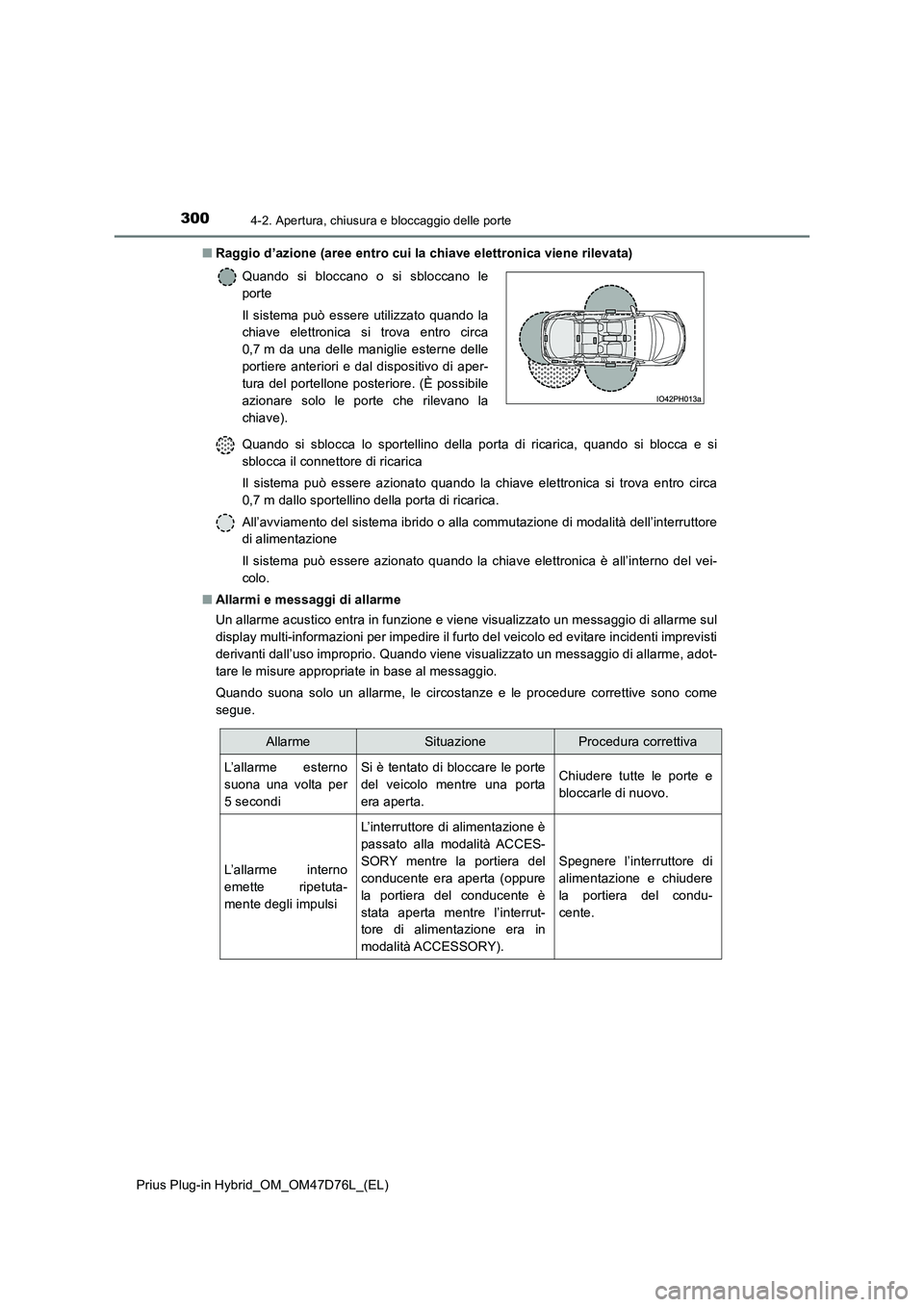

3004-2. Apertura, chiusura e bloccaggio delle porte
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
■ Raggio d’azione (aree entro cui la chiave elettronica viene rilevata)
Quando si sblocca lo sportellino della porta di ricarica, quando si blocca e si
sblocca il connettore di ricarica
Il sistema può essere azionato quando la chiave elettronica si trova entro circa
0,7 m dallo sportellino della porta di ricarica.
All’avviamento del sistema ibrido o alla commutazione di modalità dell’interruttore
di alimentazione
Il sistema può essere azionato quando la chiave elettronica è all’interno del vei-
colo.
■ Allarmi e messaggi di allarme
Un allarme acustico entra in funzione e viene visualizzato un messaggio di allarme sul
display multi-informazioni per impedire il furto del veicolo ed evitare incidenti imprevisti
derivanti dall’uso improprio. Quando viene visualizzato un messaggio di allarme, adot-
tare le misure appropriate in base al messaggio.
Quando suona solo un allarme, le circostanze e le procedure correttive sono come
segue.
Quando si bloccano o si sbloccano le
porte
Il sistema può essere utilizzato quando la
chiave elettronica si trova entro circa
0,7 m da una delle maniglie esterne delle
portiere anteriori e dal dispositivo di aper-
tura del portellone posteriore. (È possibile
azionare solo le porte che rilevano la
chiave).
AllarmeSituazioneProcedura correttiva
L’allarme esterno
suona una volta per
5 secondi
Si è tentato di bloccare le porte
del veicolo mentre una porta
era aperta.
Chiudere tutte le porte e
bloccarle di nuovo.
L’allarme interno
emette ripetuta-
mente degli impulsi
L’interruttore di alimentazione è
passato alla modalità ACCES-
SORY mentre la portiera del
conducente era aperta (oppure
la portiera del conducente è
stata aperta mentre l’interrut-
tore di alimentazione era in
modalità ACCESSORY).
Spegnere l’interruttore di
alimentazione e chiudere
la portiera del condu-
cente.

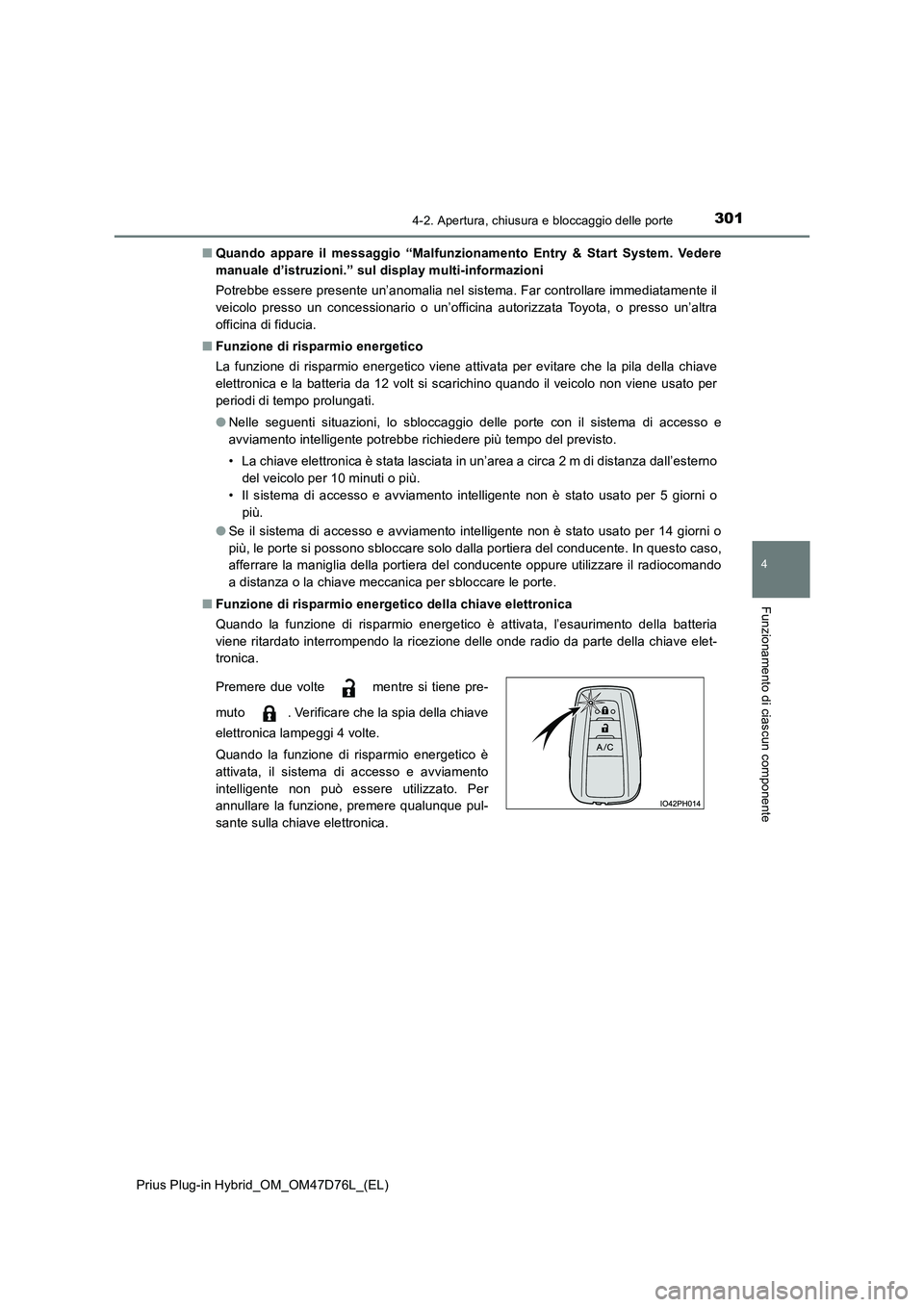

3014-2. Apertura, chiusura e bloccaggio delle porte
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
4
Funzionamento di ciascun componente
■Quando appare il messaggio “Malfunzionamento Entry & Start System. Vedere
manuale d’istruzioni.” sul display multi-informazioni
Potrebbe essere presente un’anomalia nel sistema. Far controllare immediatamente il
veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
■ Funzione di risparmio energetico
La funzione di risparmio energetico viene attivata per evitare che la pila della chiave
elettronica e la batteria da 12 volt si scarichino quando il veicolo non viene usato per
periodi di tempo prolungati.
● Nelle seguenti situazioni, lo sbloccaggio delle porte con il sistema di accesso e
avviamento intelligente potrebbe richiedere più tempo del previsto.
• La chiave elettronica è stata lasciata in un’area a circa 2 m di distanza dall’esterno
del veicolo per 10 minuti o più.
• Il sistema di accesso e avviamento intelligente non è stato usato per 5 giorni o
più.
● Se il sistema di accesso e avviamento intelligente non è stato usato per 14 giorni o
più, le porte si possono sbloccare solo dalla portiera del conducente. In questo caso,
afferrare la maniglia della portiera del conducente oppure utilizzare il radiocomando
a distanza o la chiave meccanica per sbloccare le porte.
■ Funzione di risparmio energetico della chiave elettronica
Quando la funzione di risparmio energetico è attivata, l’esaurimento della batteria
viene ritardato interrompendo la ricezione delle onde radio da parte della chiave elet-
tronica.
Premere due volte mentre si tiene pre-
muto . Verificare che la spia della chiave
elettronica lampeggi 4 volte.
Quando la funzione di risparmio energetico è
attivata, il sistema di accesso e avviamento
intelligente non può essere utilizzato. Per
annullare la funzione, premere qualunque pul-
sante sulla chiave elettronica.

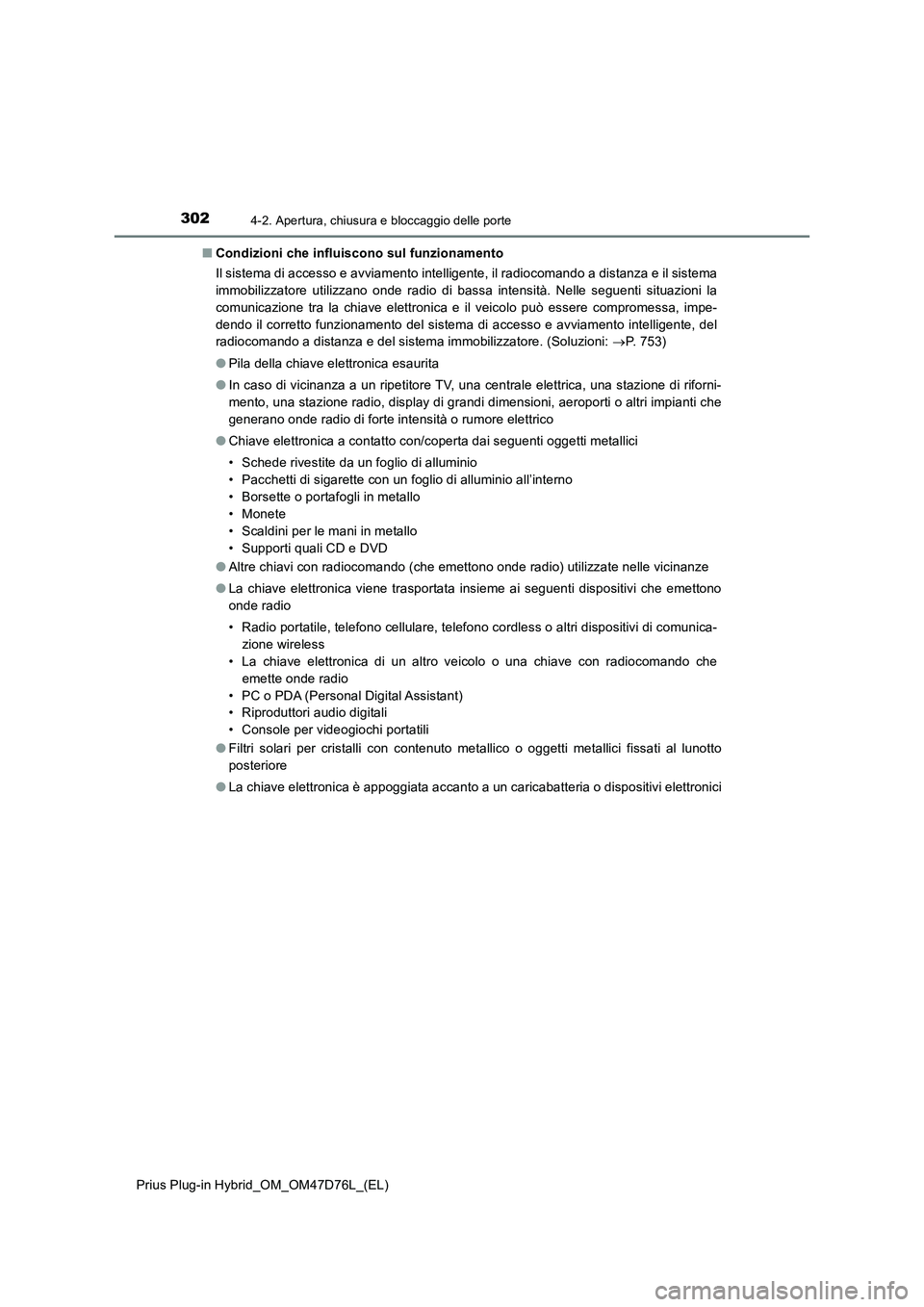

3024-2. Apertura, chiusura e bloccaggio delle porte
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■Condizioni che influiscono sul funzionamento
Il sistema di accesso e avviamento intelligente, il radiocomando a distanza e il sistema
immobilizzatore utilizzano onde radio di bassa intensità. Nelle seguenti situazioni la
comunicazione tra la chiave elettronica e il veicolo può essere compromessa, impe-
dendo il corretto funzionamento del sistema di accesso e avviamento intelligente, del
radiocomando a distanza e del sistema immobilizzatore. (Soluzioni: P. 7 5 3 )
●Pila della chiave elettronica esaurita
●In caso di vicinanza a un ripetitore TV, una centrale elettrica, una stazione di riforni-
mento, una stazione radio, display di grandi dimensioni, aeroporti o altri impianti che
generano onde radio di forte intensità o rumore elettrico
●Chiave elettronica a contatto con/coperta dai seguenti oggetti metallici
• Schede rivestite da un foglio di alluminio
• Pacchetti di sigarette con un foglio di alluminio all’interno
• Borsette o portafogli in metallo
• Monete
• Scaldini per le mani in metallo
• Supporti quali CD e DVD
●Altre chiavi con radiocomando (che emettono onde radio) utilizzate nelle vicinanze
●La chiave elettronica viene trasportata insieme ai seguenti dispositivi che emettono
onde radio
• Radio portatile, telefono cellulare, telefono cordless o altri dispositivi di comunica-
zione wireless
• La chiave elettronica di un altro veicolo o una chiave con radiocomando che
emette onde radio
• PC o PDA (Personal Digital Assistant)
• Riproduttori audio digitali
• Console per videogiochi portatili
●Filtri solari per cristalli con contenuto metallico o oggetti metallici fissati al lunotto
posteriore
●La chiave elettronica è appoggiata accanto a un caricabatteria o dispositivi elettronici

3614-5. Apertura e chiusura dei finestrini
4
Funzionamento di ciascun componente
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
■ Funzionamento dei finestrini collegato al bloccaggio delle porte
● Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando la chiave mecca-
nica.* ( P. 753)
● Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando il radiocomando a
distanza.* ( P. 289)
*: per personalizzare queste impostazioni, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
■ Quando la batteria da 12 volt viene scollegata
L’interruttore bloccaggio cristalli viene disabilitato. Se necessario, premere l’interrut-
tore di bloccaggio cristalli dopo aver collegato nuovamente la batteria da 12 volt.
■ Funzione di avvertenza alzacristalli elettrico aperto
Il cicalino suona e sul display multi-informazioni del quadro strumenti viene visualiz-
zato un messaggio quando l’interruttore di alimentazione viene spento e la portiera del
conducente viene aperta con gli alzacristalli elettrici aperti.
■ Personalizzazione
Le impostazioni (ad es., funzionamento collegato al bloccaggio delle porte) possono
essere modificate. (Funzioni personalizzabili: P. 784)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
■ Chiusura dei finestrini
● Il conducente è responsabile dell’uso degli alzacristalli elettrici, anche di quelli dei
passeggeri. Per evitare l’azionamento involontario, in particolare da parte di un
bambino, non consentire l’utilizzo degli alzacristalli elettrici ai bambini. È infatti pos-
sibile che parti del corpo di un bambino o di altri passeggeri rimangano intrappolate
durante il movimento degli alzacristalli elettrici. Inoltre, se ci sono bambini a bordo,
è consigliabile utilizzare l’interruttore bloccaggio cristalli. ( P. 359)
●Verificare che nessun passeggero abbia
parti del corpo in posizione tale da rimanere
intrappolate quando si aziona un finestrino
laterale.

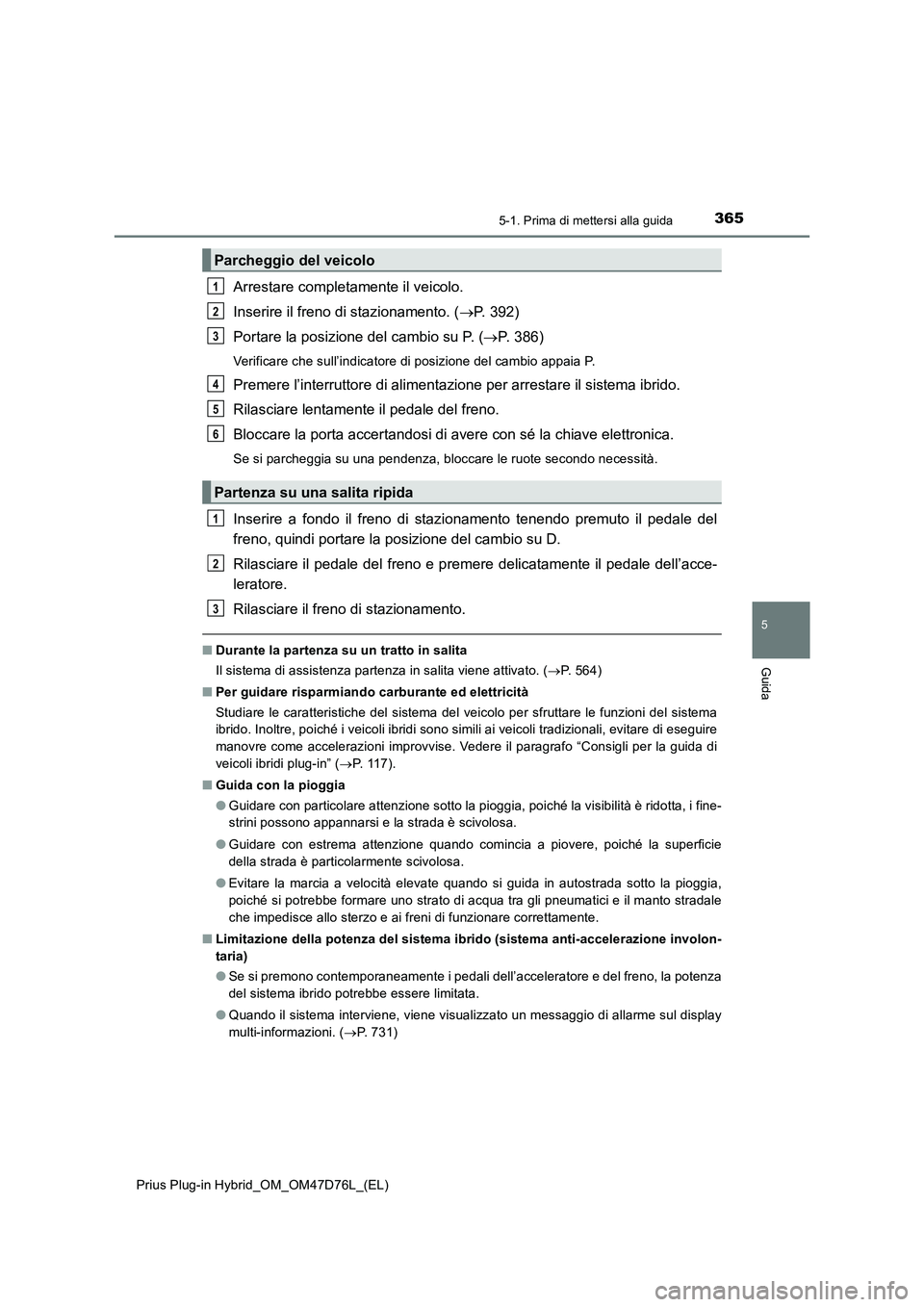

3655-1. Prima di mettersi alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
Arrestare completamente il veicolo.
Inserire il freno di stazionamento. (P. 392)
Portare la posizione del cambio su P. (P. 386)
Verificare che sull’indicatore di posizione del cambio appaia P.
Premere l’interruttore di alimentazione per arrestare il sistema ibrido.
Rilasciare lentamente il pedale del freno.
Bloccare la porta accertandosi di avere con sé la chiave elettronica.
Se si parcheggia su una pendenza, bloccare le ruote secondo necessità.
Inserire a fondo il freno di stazionamento tenendo premuto il pedale del
freno, quindi portare la posizione del cambio su D.
Rilasciare il pedale del freno e premere delicatamente il pedale dell’acce-
leratore.
Rilasciare il freno di stazionamento.
■Durante la partenza su un tratto in salita
Il sistema di assistenza partenza in salita viene attivato. (P. 564)
■Per guidare risparmiando carburante ed elettricità
Studiare le caratteristiche del sistema del veicolo per sfruttare le funzioni del sistema
ibrido. Inoltre, poiché i veicoli ibridi sono simili ai veicoli tradizionali, evitare di eseguire
manovre come accelerazioni improvvise. Vedere il paragrafo “Consigli per la guida di
veicoli ibridi plug-in” (P. 117).
■Guida con la pioggia
●Guidare con particolare attenzione sotto la pioggia, poiché la visibilità è ridotta, i fine-
strini possono appannarsi e la strada è scivolosa.
●Guidare con estrema attenzione quando comincia a piovere, poiché la superficie
della strada è particolarmente scivolosa.
●Evitare la marcia a velocità elevate quando si guida in autostrada sotto la pioggia,
poiché si potrebbe formare uno strato di acqua tra gli pneumatici e il manto stradale
che impedisce allo sterzo e ai freni di funzionare correttamente.
■Limitazione della potenza del sistema ibrido (sistema anti-accelerazione involon-
taria)
●Se si premono contemporaneamente i pedali dell’acceleratore e del freno, la potenza
del sistema ibrido potrebbe essere limitata.
●Quando il sistema interviene, viene visualizzato un messaggio di allarme sul display
multi-informazioni. (P. 731)
Parcheggio del veicolo
Partenza su una salita ripida
1
2
3
4
5
6
1
2
3

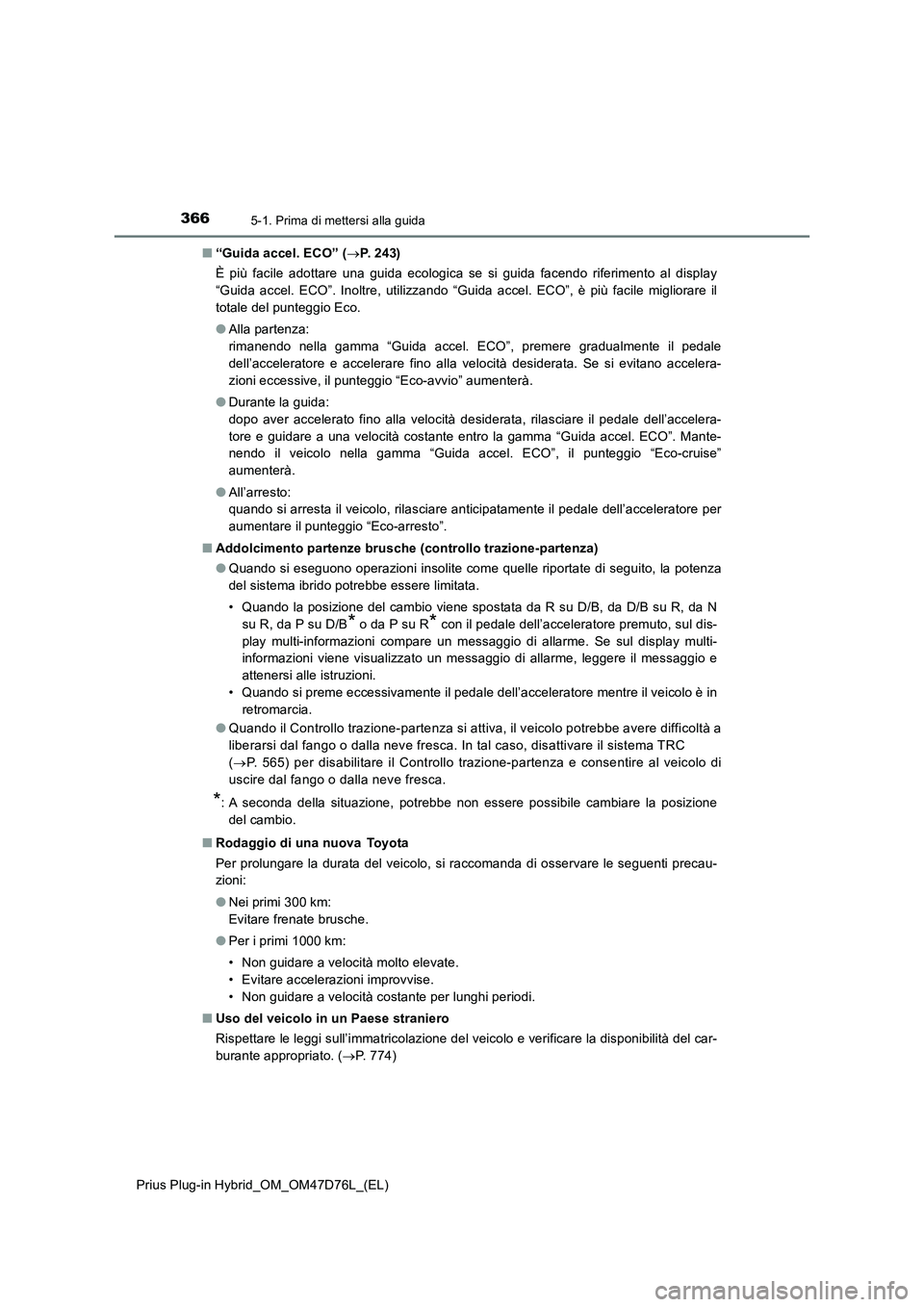

3665-1. Prima di mettersi alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■“Guida accel. ECO” (P. 2 4 3 )
È più facile adottare una guida ecologica se si guida facendo riferimento al display
“Guida accel. ECO”. Inoltre, utilizzando “Guida accel. ECO”, è più facile migliorare il
totale del punteggio Eco.
●Alla partenza:
rimanendo nella gamma “Guida accel. ECO”, premere gradualmente il pedale
dell’acceleratore e accelerare fino alla velocità desiderata. Se si evitano accelera-
zioni eccessive, il punteggio “Eco-avvio” aumenterà.
●Durante la guida:
dopo aver accelerato fino alla velocità desiderata, rilasciare il pedale dell’accelera-
tore e guidare a una velocità costante entro la gamma “Guida accel. ECO”. Mante-
nendo il veicolo nella gamma “Guida accel. ECO”, il punteggio “Eco-cruise”
aumenterà.
●All’arresto:
quando si arresta il veicolo, rilasciare anticipatamente il pedale dell’acceleratore per
aumentare il punteggio “Eco-arresto”.
■Addolcimento partenze brusche (controllo trazione-partenza)
●Quando si eseguono operazioni insolite come quelle riportate di seguito, la potenza
del sistema ibrido potrebbe essere limitata.
• Quando la posizione del cambio viene spostata da R su D/B, da D/B su R, da N
su R, da P su D/B
* o da P su R* con il pedale dell’acceleratore premuto, sul dis-
play multi-informazioni compare un messaggio di allarme. Se sul display multi-
informazioni viene visualizzato un messaggio di allarme, leggere il messaggio e
attenersi alle istruzioni.
• Quando si preme eccessivamente il pedale dell’acceleratore mentre il veicolo è in
retromarcia.
●Quando il Controllo trazione-partenza si attiva, il veicolo potrebbe avere difficoltà a
liberarsi dal fango o dalla neve fresca. In tal caso, disattivare il sistema TRC
(P. 565) per disabilitare il Controllo trazione-partenza e consentire al veicolo di
uscire dal fango o dalla neve fresca.
*: A seconda della situazione, potrebbe non essere possibile cambiare la posizione
del cambio.
■Rodaggio di una nuova Toyota
Per prolungare la durata del veicolo, si raccomanda di osservare le seguenti precau-
zioni:
●Nei primi 300 km:
Evitare frenate brusche.
●Per i primi 1000 km:
• Non guidare a velocità molto elevate.
• Evitare accelerazioni improvvise.
• Non guidare a velocità costante per lunghi periodi.
■Uso del veicolo in un Paese straniero
Rispettare le leggi sull’immatricolazione del veicolo e verificare la disponibilità del car-
burante appropriato. (P. 774)

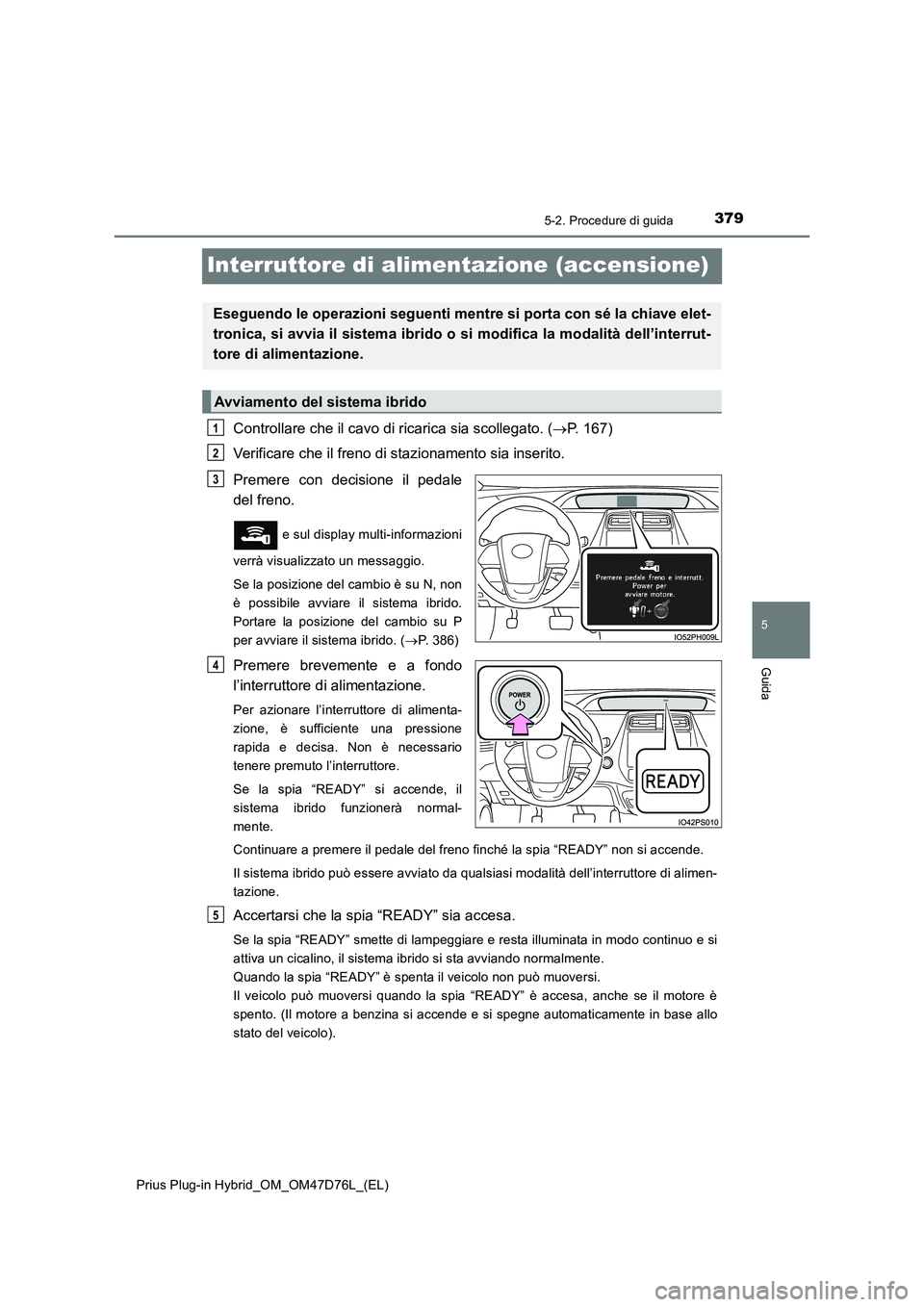

3795-2. Procedure di guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
Interruttore di alimentazione (accensione)
Controllare che il cavo di ricarica sia scollegato. (P. 167)
Verificare che il freno di stazionamento sia inserito.
Premere con decisione il pedale
del freno.
e sul display multi-informazioni
verrà visualizzato un messaggio.
Se la posizione del cambio è su N, non
è possibile avviare il sistema ibrido.
Portare la posizione del cambio su P
per avviare il sistema ibrido. (P. 3 8 6 )
Premere brevemente e a fondo
l’interruttore di alimentazione.
Per azionare l’interruttore di alimenta-
zione, è sufficiente una pressione
rapida e decisa. Non è necessario
tenere premuto l’interruttore.
Se la spia “READY” si accende, il
sistema ibrido funzionerà normal-
mente.
Continuare a premere il pedale del freno finché la spia “READY” non si accende.
Il sistema ibrido può essere avviato da qualsiasi modalità dell’interruttore di alimen-
tazione.
Accertarsi che la spia “READY” sia accesa.
Se la spia “READY” smette di lampeggiare e resta illuminata in modo continuo e si
attiva un cicalino, il sistema ibrido si sta avviando normalmente.
Quando la spia “READY” è spenta il veicolo non può muoversi.
Il veicolo può muoversi quando la spia “READY” è accesa, anche se il motore è
spento. (Il motore a benzina si accende e si spegne automaticamente in base allo
stato del veicolo).
Eseguendo le operazioni seguenti mentre si porta con sé la chiave elet-
tronica, si avvia il sistema ibrido o si modifica la modalità dell’interrut-
tore di alimentazione.
Avviamento del sistema ibrido
1
2
3
4
5

3805-2. Procedure di guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Arrestare completamente il veicolo.
Inserire il freno di stazionamento. (P. 392)
Portare la posizione del cambio su
P. (P. 386)
Verificare che sull’indicatore di posi-
zione del cambio appaia P. (P. 385)
Premere l’interruttore di alimentazione.
Il sistema ibrido si arresta.
Rilasciare lentamente il pedale del freno e controllare che il display del
quadro strumenti sia spento.
I dati visualizzati sul display si spengono in sequenza dopo che il sistema ibrido si è
arrestato. (P. 383)
Arresto del sistema ibrido
1
2
3
4
5
