2743. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
■Attivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente.
(L’attivazione dell’Head-up display non è collegata all’interruttore di alimentazione).
■Luminosità del display
●La luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
●Quando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando il veicolo si arresta. Quando
il veicolo riparte e la velocità raggiunge o supera 5 km/h circa, il display torna auto-
maticamente alla luminosità precedente.
■Display velocità del veicolo
In presenza di temperature rigide, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero differire leggermente.
■Head-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
■Quando la batteria da 12 volt viene scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.

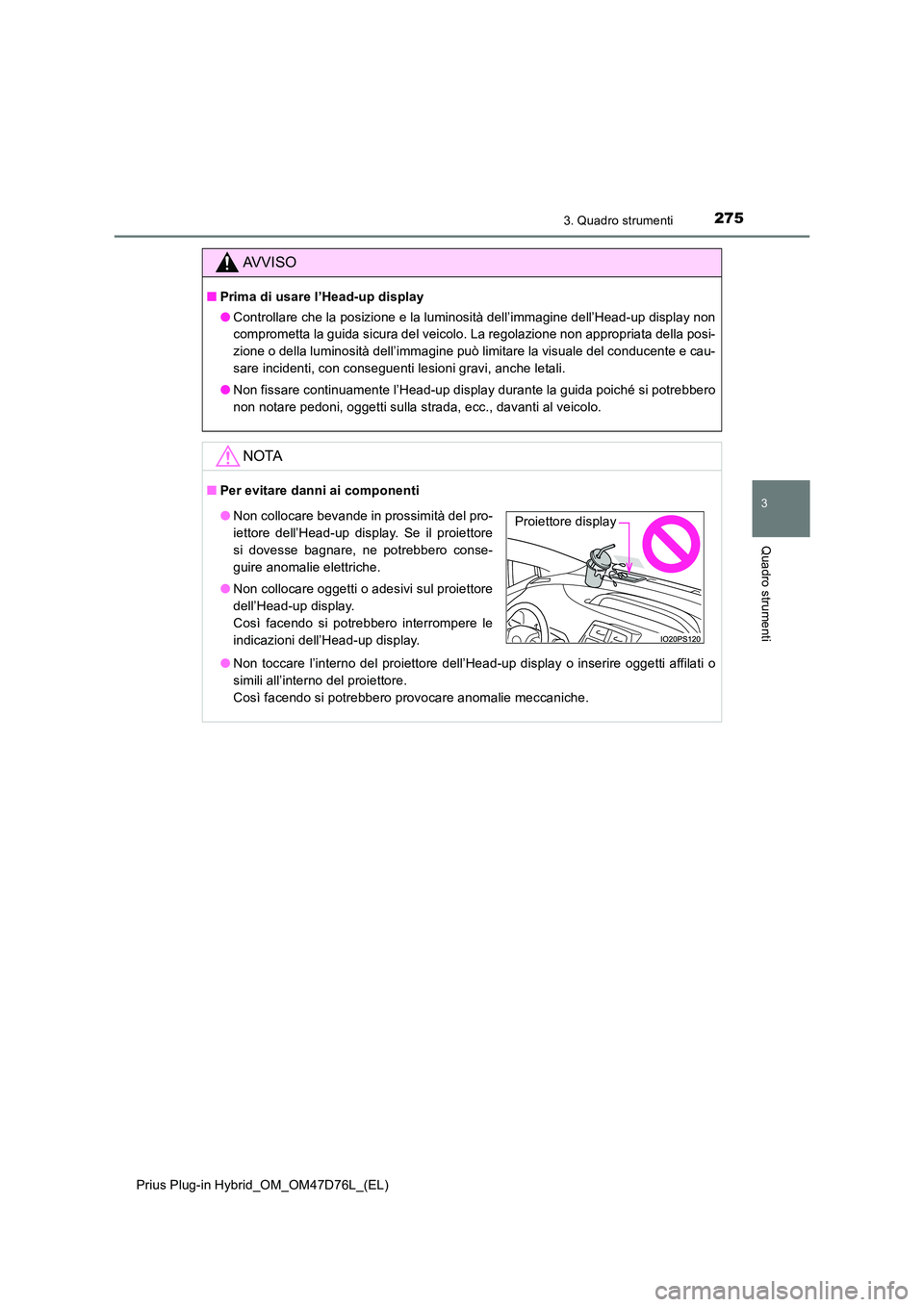

2753. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
AVVISO
■Prima di usare l’Head-up display
● Controllare che la posizione e la luminosità dell’immagine dell’Head-up display non
comprometta la guida sicura del veicolo. La regolazione non appropriata della posi-
zione o della luminosità dell’immagine può limitare la visuale del conducente e cau-
sare incidenti, con conseguenti lesioni gravi, anche letali.
● Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero
non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.
NOTA
■ Per evitare danni ai componenti
● Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o
simili all’interno del proiettore.
Così facendo si potrebbero provocare anomalie meccaniche.
● Non collocare bevande in prossimità del pro-
iettore dell’Head-up display. Se il proiettore
si dovesse bagnare, ne potrebbero conse-
guire anomalie elettriche.
● Non collocare oggetti o adesivi sul proiettore
dell’Head-up display.
Così facendo si potrebbero interrompere le
indicazioni dell’Head-up display.
Proiettore display

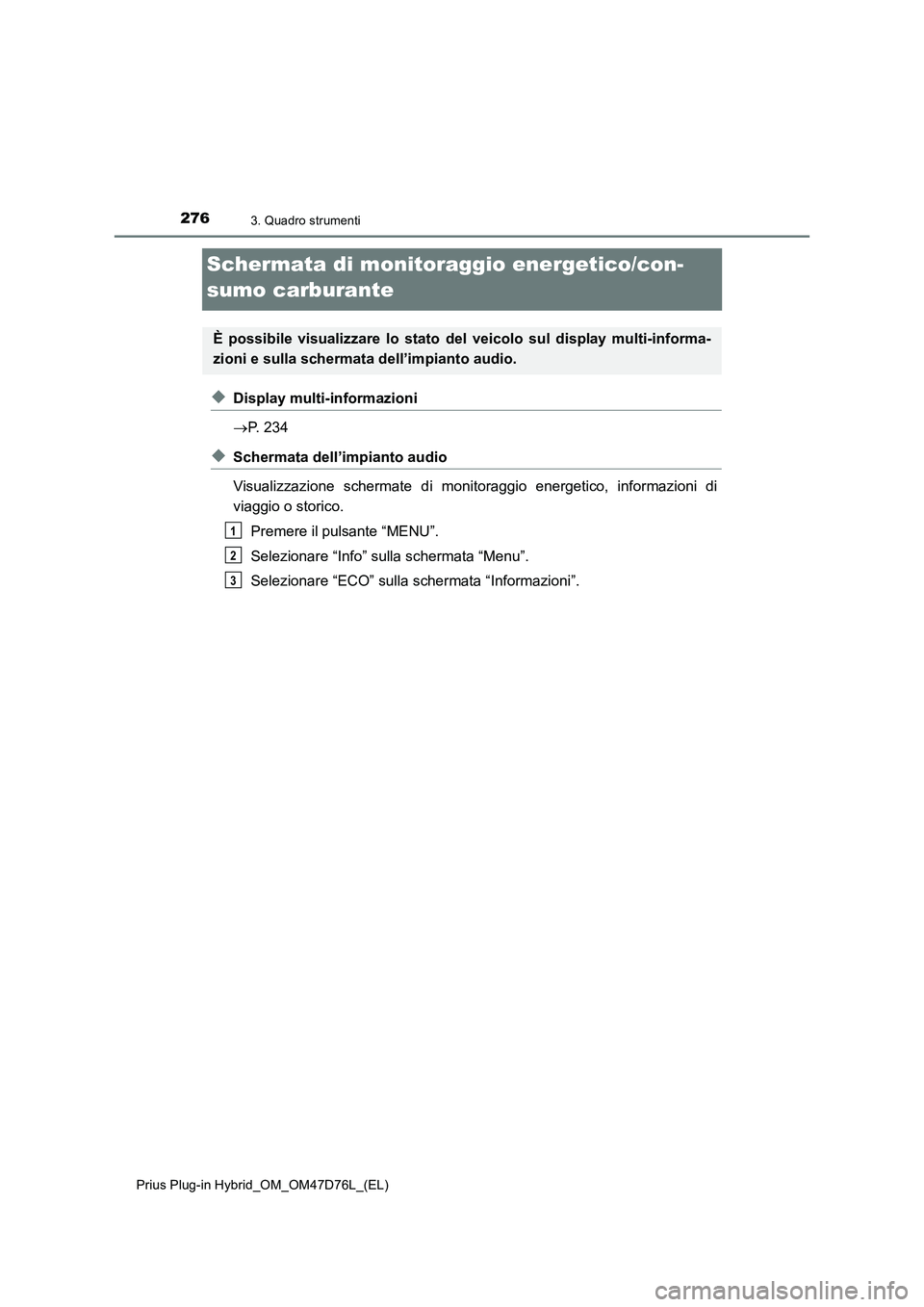

2763. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Schermata di monitoraggio energetico/con-
sumo carburante
◆Display multi-informazioni
P. 234
◆Schermata dell’impianto audio
Visualizzazione schermate di monitoraggio energetico, informazioni di
viaggio o storico.
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Selezionare “ECO” sulla schermata “Informazioni”.
È possibile visualizzare lo stato del veicolo sul display multi-informa-
zioni e sulla schermata dell’impianto audio.
1
2
3

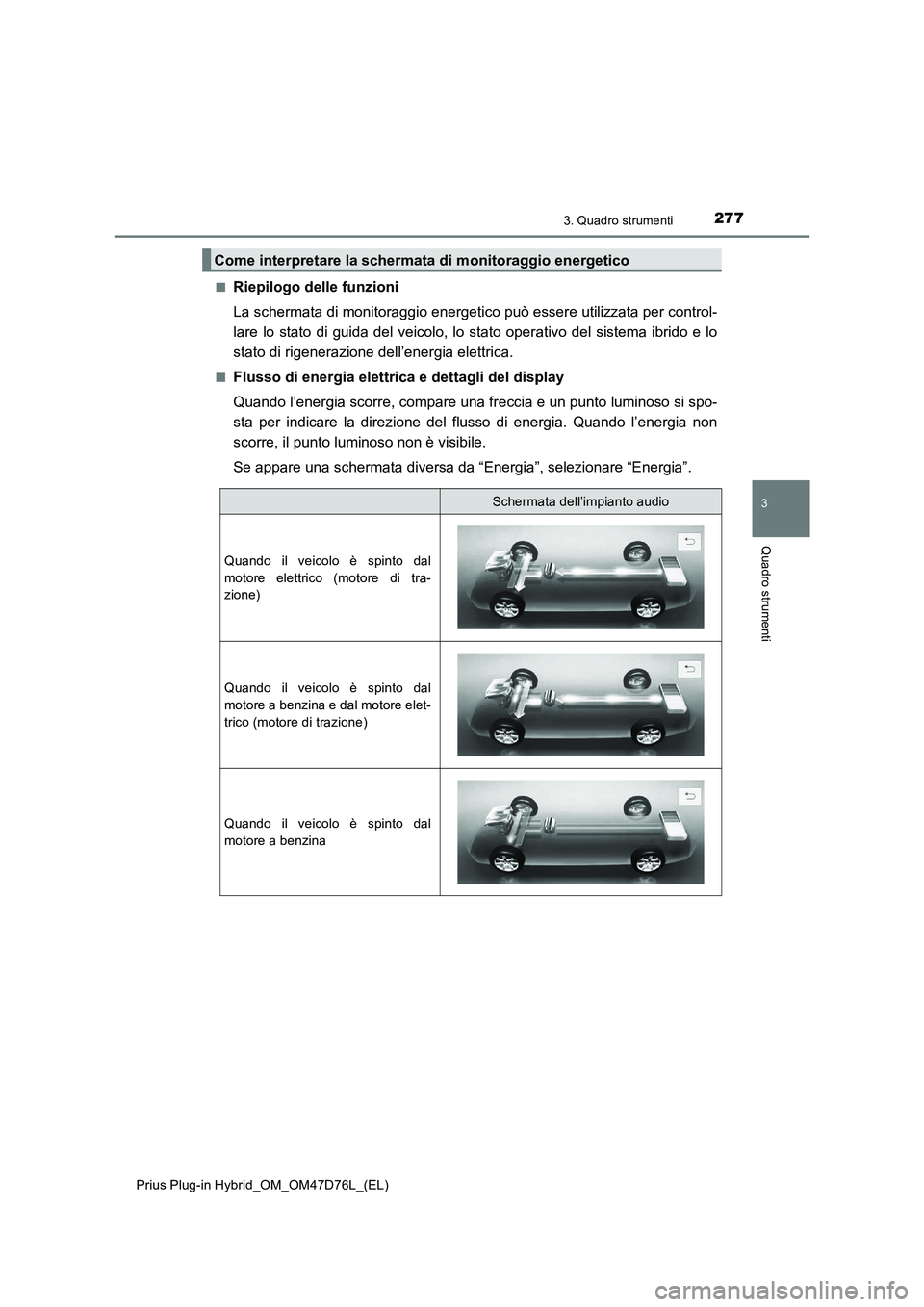

2773. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Riepilogo delle funzioni
La schermata di monitoraggio energetico può essere utilizzata per control-
lare lo stato di guida del veicolo, lo stato operativo del sistema ibrido e lo
stato di rigenerazione dell’energia elettrica.
■Flusso di energia elettrica e dettagli del display
Quando l’energia scorre, compare una freccia e un punto luminoso si spo-
sta per indicare la direzione del flusso di energia. Quando l’energia non
scorre, il punto luminoso non è visibile.
Se appare una schermata diversa da “Energia”, selezionare “Energia”.
Come interpretare la schermata di monitoraggio energetico
Schermata dell’impianto audio
Quando il veicolo è spinto dal
motore elettrico (motore di tra-
zione)
Quando il veicolo è spinto dal
motore a benzina e dal motore elet-
trico (motore di trazione)
Quando il veicolo è spinto dal
motore a benzina

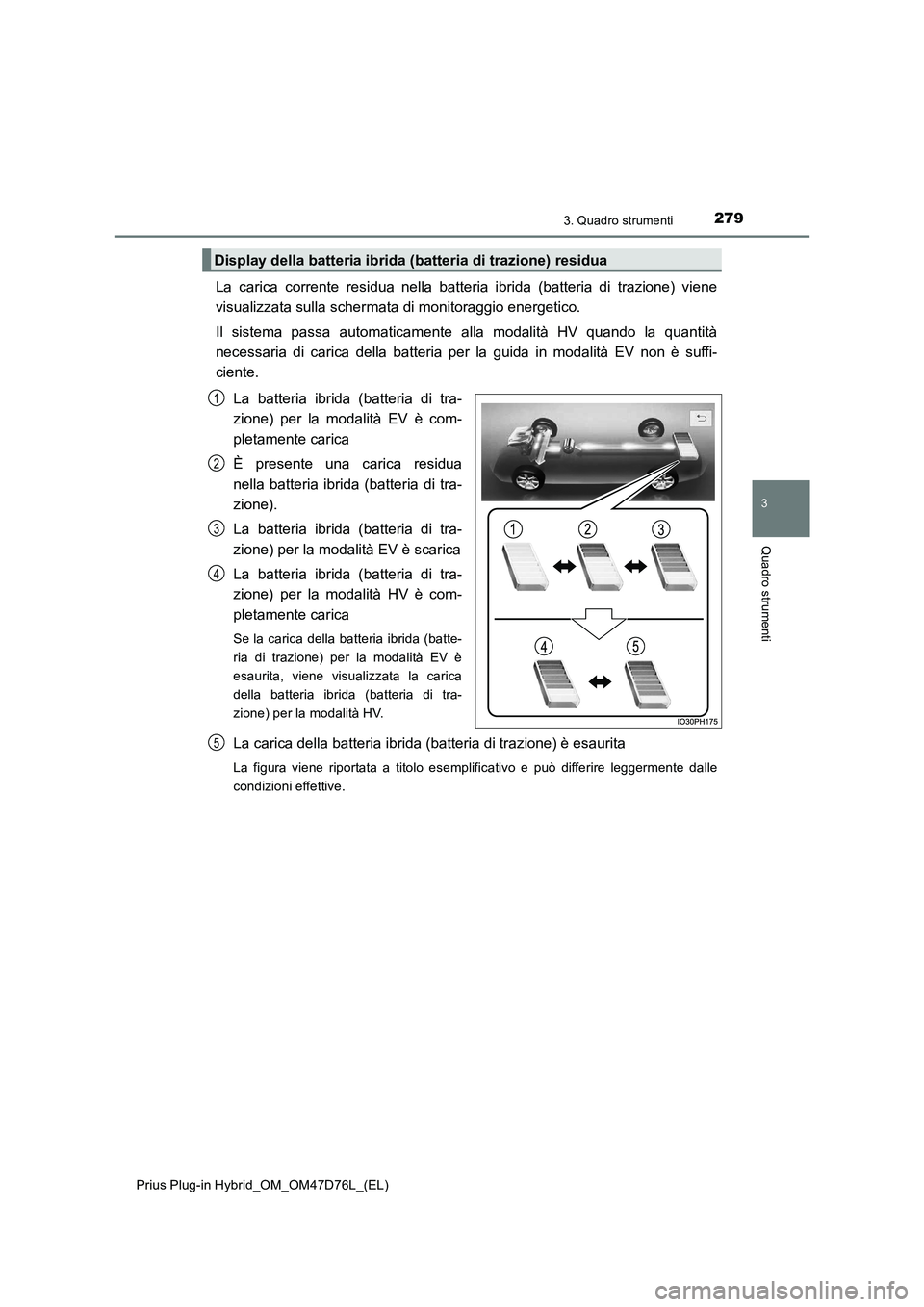

2793. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
La carica corrente residua nella batteria ibrida (batteria di trazione) viene
visualizzata sulla schermata di monitoraggio energetico.
Il sistema passa automaticamente alla modalità HV quando la quantità
necessaria di carica della batteria per la guida in modalità EV non è suffi-
ciente.
La batteria ibrida (batteria di tra-
zione) per la modalità EV è com-
pletamente carica
È presente una carica residua
nella batteria ibrida (batteria di tra-
zione).
La batteria ibrida (batteria di tra-
zione) per la modalità EV è scarica
La batteria ibrida (batteria di tra-
zione) per la modalità HV è com-
pletamente carica
Se la carica della batteria ibrida (batte-
ria di trazione) per la modalità EV è
esaurita, viene visualizzata la carica
della batteria ibrida (batteria di tra-
zione) per la modalità HV.
La carica della batteria ibrida (batteria di trazione) è esaurita
La figura viene riportata a titolo esemplificativo e può differire leggermente dalle
condizioni effettive.
Display della batteria ibrida (batteria di trazione) residua
1
2
3
4
5

2864-1. Informazioni sulle chiavi

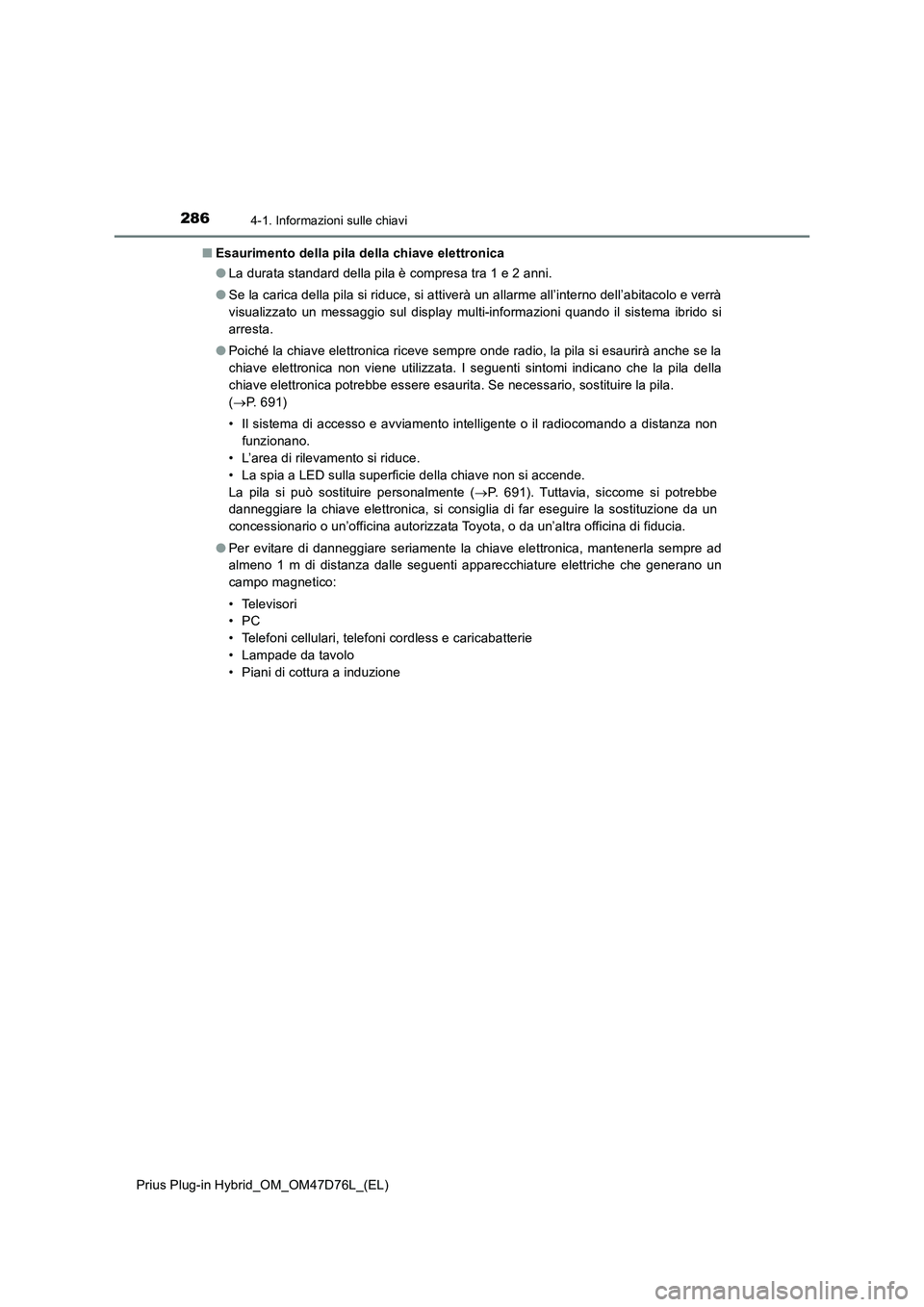

Prius Plug-in Hybrid_OM_OM47D76L_(EL)■Esaurimento della pila della chiave elettronica
●La durata standard della pila è compresa tra 1 e 2 anni.
●Se la carica della pila si riduce, si attiverà un allarme all’interno dell’abitacolo e verrà
visualizzato un messaggio sul display multi-informazioni quando il sistema ibrido si
arresta.
●Poiché la chiave elettronica riceve sempre onde radio, la pila si esaurirà anche se la
chiave elettronica non viene utilizzata. I seguenti sintomi indicano che la pila della
chiave elettronica potrebbe essere esaurita. Se necessario, sostituire la pila.
(P. 691)
• Il sistema di accesso e avviamento intelligente o il radiocomando a distanza non
funzionano.
• L’area di rilevamento si riduce.
• La spia a LED sulla superficie della chiave non si accende.
La pila si può sostituire personalmente (P. 691). Tuttavia, siccome si potrebbe
danneggiare la chiave elettronica, si consiglia di far eseguire la sostituzione da un
concessionario o un’officina autorizzata Toyota, o da un’altra officina di fiducia.
●Per evitare di danneggiare seriamente la chiave elettronica, mantenerla sempre ad
almeno 1 m di distanza dalle seguenti apparecchiature elettriche che generano un
campo magnetico:
• Televisori
•PC
• Telefoni cellulari, telefoni cordless e caricabatterie
• Lampade da tavolo
• Piani di cottura a induzione

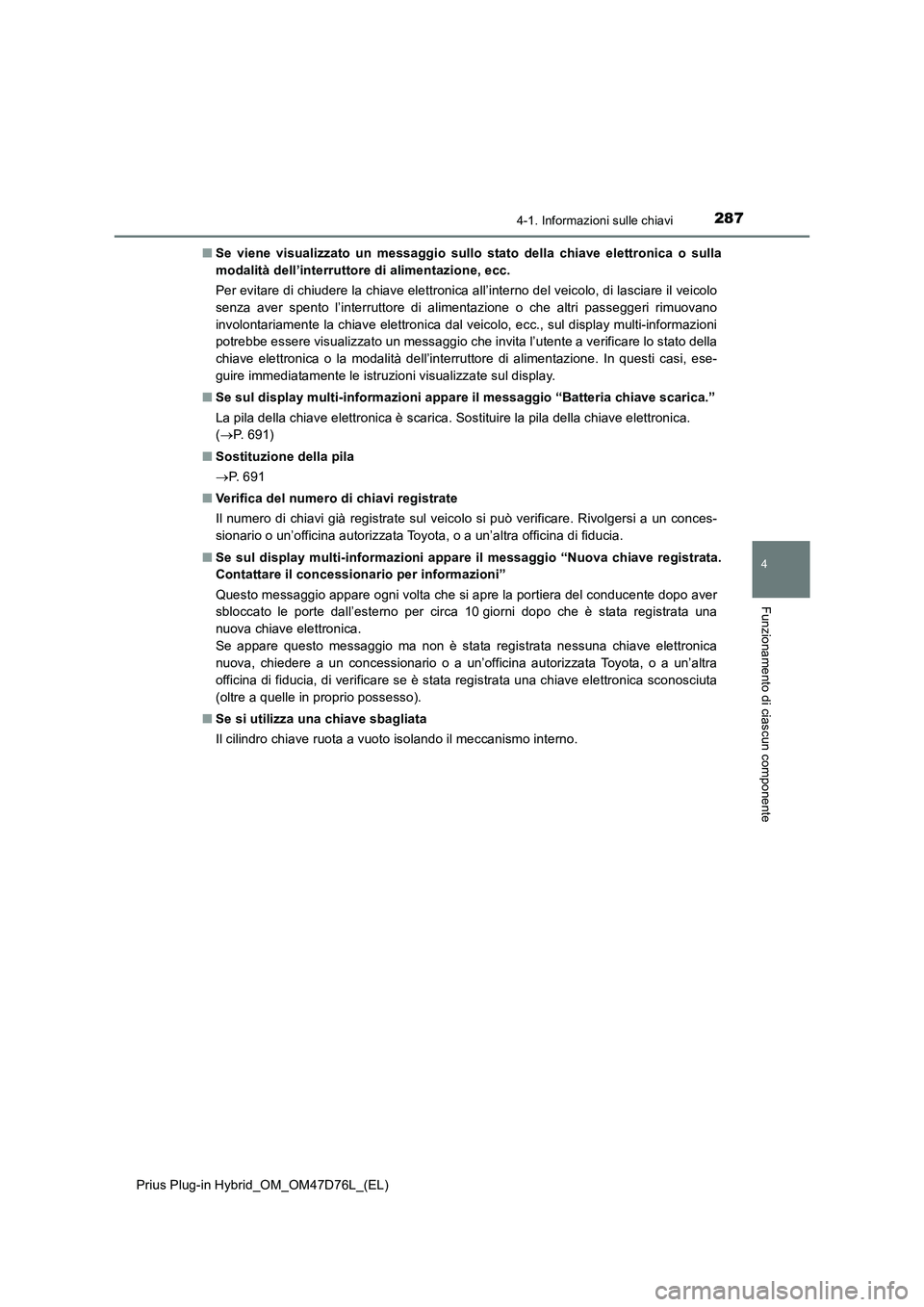

2874-1. Informazioni sulle chiavi
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
4
Funzionamento di ciascun componente
■Se viene visualizzato un messaggio sullo stato della chiave elettronica o sulla
modalità dell’interruttore di alimentazione, ecc.
Per evitare di chiudere la chiave elettronica all’interno del veicolo, di lasciare il veicolo
senza aver spento l’interruttore di alimentazione o che altri passeggeri rimuovano
involontariamente la chiave elettronica dal veicolo, ecc., sul display multi-informazioni
potrebbe essere visualizzato un messaggio che invita l’utente a verificare lo stato della
chiave elettronica o la modalità dell’interruttore di alimentazione. In questi casi, ese-
guire immediatamente le istruzioni visualizzate sul display.
■Se sul display multi-informazioni appare il messaggio “Batteria chiave scarica.”
La pila della chiave elettronica è scarica. Sostituire la pila della chiave elettronica.
(P. 6 9 1 )
■Sostituzione della pila
P. 6 9 1
■Verifica del numero di chiavi registrate
Il numero di chiavi già registrate sul veicolo si può verificare. Rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Se sul display multi-informazioni appare il messaggio “Nuova chiave registrata.
Contattare il concessionario per informazioni”
Questo messaggio appare ogni volta che si apre la portiera del conducente dopo aver
sbloccato le porte dall’esterno per circa 10 giorni dopo che è stata registrata una
nuova chiave elettronica.
Se appare questo messaggio ma non è stata registrata nessuna chiave elettronica
nuova, chiedere a un concessionario o a un’officina autorizzata Toyota, o a un’altra
officina di fiducia, di verificare se è stata registrata una chiave elettronica sconosciuta
(oltre a quelle in proprio possesso).
■Se si utilizza una chiave sbagliata
Il cilindro chiave ruota a vuoto isolando il meccanismo interno.

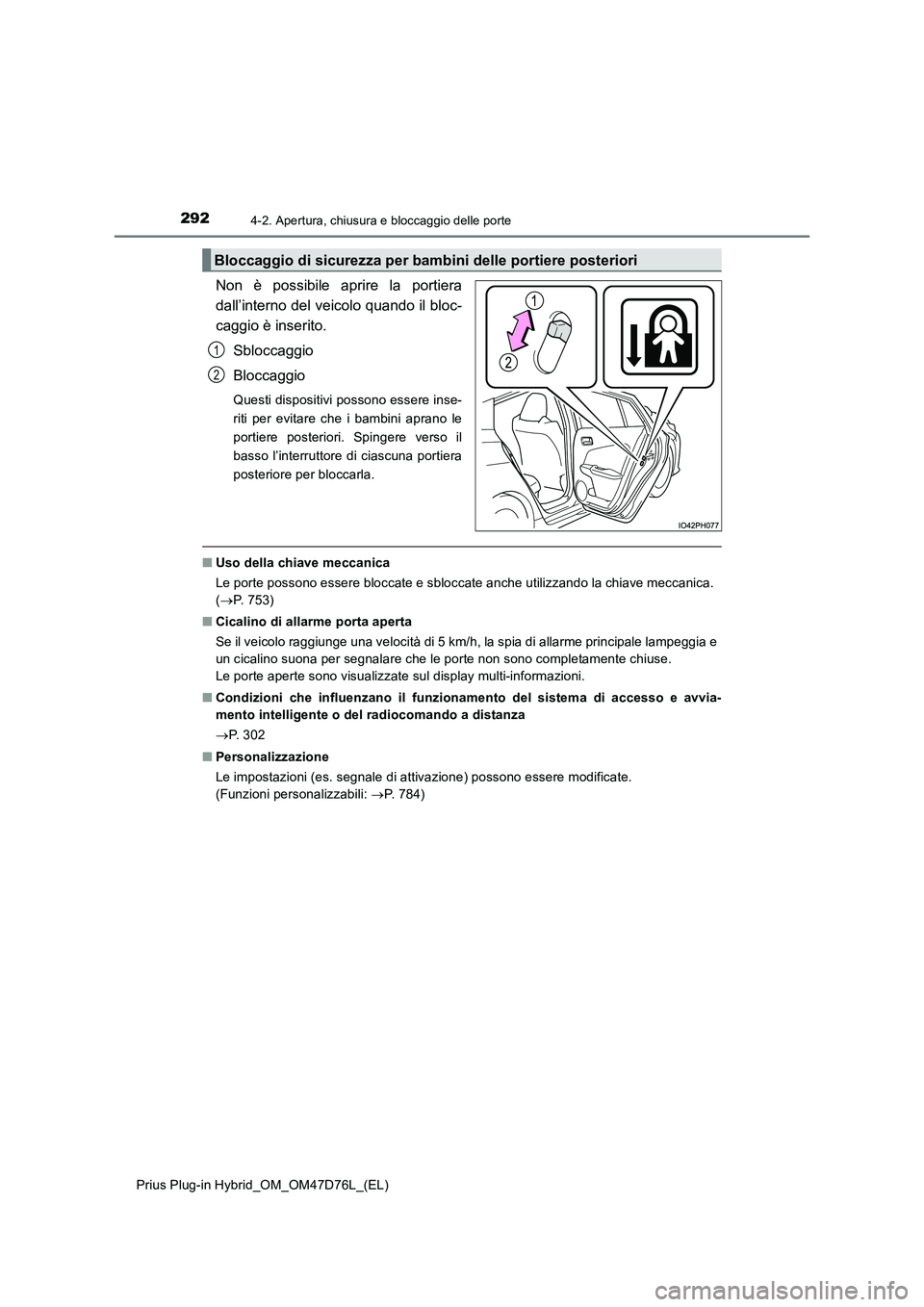

2924-2. Apertura, chiusura e bloccaggio delle porte
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Non è possibile aprire la portiera
dall’interno del veicolo quando il bloc-
caggio è inserito.
Sbloccaggio
Bloccaggio
Questi dispositivi possono essere inse-
riti per evitare che i bambini aprano le
portiere posteriori. Spingere verso il
basso l’interruttore di ciascuna portiera
posteriore per bloccarla.
■Uso della chiave meccanica
Le porte possono essere bloccate e sbloccate anche utilizzando la chiave meccanica.
(P. 7 5 3 )
■Cicalino di allarme porta aperta
Se il veicolo raggiunge una velocità di 5 km/h, la spia di allarme principale lampeggia e
un cicalino suona per segnalare che le porte non sono completamente chiuse.
Le porte aperte sono visualizzate sul display multi-informazioni.
■Condizioni che influenzano il funzionamento del sistema di accesso e avvia-
mento intelligente o del radiocomando a distanza
P. 3 0 2
■Personalizzazione
Le impostazioni (es. segnale di attivazione) possono essere modificate.
(Funzioni personalizzabili: P. 784)
Bloccaggio di sicurezza per bambini delle portiere posteriori
1
2
