2020 TOYOTA PRIUS kontrolky

1202. Přístrojová deska
PRIUS_OM_OM47E11CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo se rvisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Kontrolka bliká nebo svítí, aby signalizovala poruchu.
*3: Kontrolka bliká, aby signalizovala poruchu.
Indikátory informují řidiče o pr ovozním stavu různých systémů vozidla.
Výstražná kontrolka nízké hladiny paliva S. 663
Kontrolka bezpečnostních pásů řidiče a spolujezdce vpředu S. 664
Kontrolka bezpečnostních pásů cestujících
vzadu S. 664
*1Hlavní výstražná kontrolka S. 664
*1Výstražná kontrolka tlaku pneumatik (je-li ve
výbavě) S. 664
Indikátory
Výstražné kontrolkyStrany
IndikátoryStrany
Indikátor směrových světel S. 331
Indikátor koncových světel S. 333
Indikátor parkovací brzdy S. 332
Indikátor dálkových světel S. 334
Indikátor předních mlhových světel S. 342

1222. Přístrojová deska
PRIUS_OM_OM47E11CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo se rvisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Kontrolka se rozsvítí, když je systém vypnutý.
*4: V závislosti na provozním stavu se barva a stav svícení/blikán í kontrolky
mění.
■Hlavní displej a mul tiinformační displej
*: Zobrazený indikátor se mění podle aktuálního jízdního režimu.
*1, 3Indikátor vypnutí PKSB (je-li ve výbavě) S. 466
*1Indikátor S-IPA (je-li ve výbavě) S. 481
*1Indikátor "PASSENGER AIR BAG" S. 49
Indikátory a symboly zobrazené na displeji
IndikátoryStrany
IndikátoryStrany
Indikátor jízdního režimu EV S. 322
*Indikátor "ECO MODE" S. 422
*Indikátor "PWR MODE" S. 422
Indikátor EV S. 141
Indikátor omezovače rychlosti (je-li ve výbavě) S. 424

1712. Přístrojová deska
2
Přístrojová deska
PRIUS_OM_OM47E11CZ_(EE)
■Vložená zobrazení podpůrných jízdních systémů
Vložená zobrazení mají vazbu n a činnost následujících systémů
a používají se k tomu, aby ukazovala některé informace zobrazova -
né na multiinformačním displeji.
*: Je-li ve výbavě
■Vložené zobrazení hlavní výstražné kontrolky
Když hlavní výstražná kontrolka
( S. 664) svítí nebo bliká, na
projekčním displeji se zobrazí
vložené zobrazení, aby byl řidič
informován.
Když hlavní výstražná kontrolka
svítí nebo bliká, zkontrolujte hlá-
šení zobrazené na multiinfor-
mačním displeji a proveďte
odpovídající postup řešení pro-
blému. ( S. 670)
Vozidla s pravostranným řízením:
Zobrazení hlavní výstražné kontrolky se objeví pod zobrazením r ychlos-
ti vozidla.
Vložené zobrazení
SystémZobrazované informace
PCS (Předkolizní systém)* ( S. 367)Předkolizní varování
LTA (Asistent sledování jízdy v jízdních
pruzích)* ( S. 378)
Zobrazení funkce varování před
opuštěním jízdního pruhu
Výstraha při nedržení volantu
Zobrazení funkce upozornění
na kličkování vozidla
Adaptivní tempomat s plným rychlostním
rozsahem* ( S. 400)
Zobrazení varování před přiblí-
žením
RSA (Asistent dopravních značek)*
( S. 394)
Dopravní značky, doplňkové
značky atd.
Funkce PKSB (Brzda pro usnadnění par-
kování)* ( S. 464)
Zobrazení činnosti
(zobrazení symbolů)

6026-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)
Vaše vozidlo je vybaveno výstražným systémem tlaku pneumatik, kte-
rý používá ventilky a vysílače k detekci nízkého tlaku huštění pneu-
matik předtím, než nastanou vážnější problémy.
Pokud tlak pneumatik klesne pod předem určenou úroveň, řidič je va-
rován pomocí výstražné kontrolky. (S. 664)
Kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik.
◆Montáž ventilků a vysílačů výstražného systému tlaku pneu-
matik
Když měníte pneumatiky nebo kola, musí být také vyměněny ventil-
ky a vysílače výstražného systému tlaku pneumatik.
Když jsou namontovány nové ventilky a vysílače výstražného sys-
tému tlaku pneumatik, musí být zaregistrovány nové ID kódy v po-
čítači výstražného systému tlaku pneumatik a výstražný systém
tlaku pneumatik musí být inicializován. Nechte ID kódy ventilků
a vysílačů výstražného systému tlaku pneumatik zaregistrovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem. (S. 603)
◆Inicializace výstražného systému tlaku pneumatik
■Výstražný systém tlaku pneumatik musí být inicializován za
následujících okolností:
●Když střídáte přední a zadní pneumatiky, které mají odlišné tlaky
huštění
●Když se změní tlak huštění pneumatik, např., když měníte ces-
tovní rychlost nebo hmotnost nákladu.
Když je výstražný systém tlaku pneumatik inicializován, aktuální tlak
nahuštění pneumatik je nastaven jako vztažný tlak.
Výstražný systém tlaku pneumatik (je-li ve výbavě)

6647-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
Výstražná kontrolka nízké hladiny paliva
Signalizuje, že množství zbývajícího paliva je přibližně
6,4 litrů nebo méně
 Natankujte vozidlo.
Kontrolka bezpečnostního pásu řidiče a spolujezdce
vpředu (výstražný bzučák)*4
Upozorňuje řidiče a/nebo spolujezdce vpředu, aby si za-
pnuli bezpečnostní pásy.
 Zapněte bezpečnostní pás.
Pokud je sedadlo spoluje zdce vpředu obsazeno, je
nutné zapnout také bezp ečnostní pás spolujezdce
vpředu, aby se vypnula výstražná kontrolka (výstraž-
ný bzučák).
Kontrolky bezpečnostních pásů cestujících vzadu
(výstražný bzučák)*5
Varuje cestující vzadu, aby se připoutali svými bezpečnost-
ními pásy.
 Zapněte bezpečnostní pás.
Hlavní výstražná kontrolka
Zazní bzučák a výstražná kontrolka se rozsvítí a bliká, aby
signalizovala, že hlavní výstražný systém zjistil poruchu.
 S. 670
(Je-li ve výbavě)
Výstražná kontrolka tlaku pneumatik
Když se kontrolka rozsvítí:
Nízký tlak nahuštění pneumatik, např.
• Přirozené příčiny ( S. 667)
• Defekt pneumatiky ( S. 679, 699)
 Nastavte tlak huštění pneumatik na předepsanou úro-
veň.
Kontrolka zhasne po několika minutách. V případě, že
kontrolka nezhasne, i když je nastaven tlak huštění
pneumatik, nechte systém z kontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
Když se kontrolka rozsvítí poté, co bliká 1 minutu:
Porucha ve výstražném systému tlaku pneumatik
( S. 668)
 Nechte systém zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

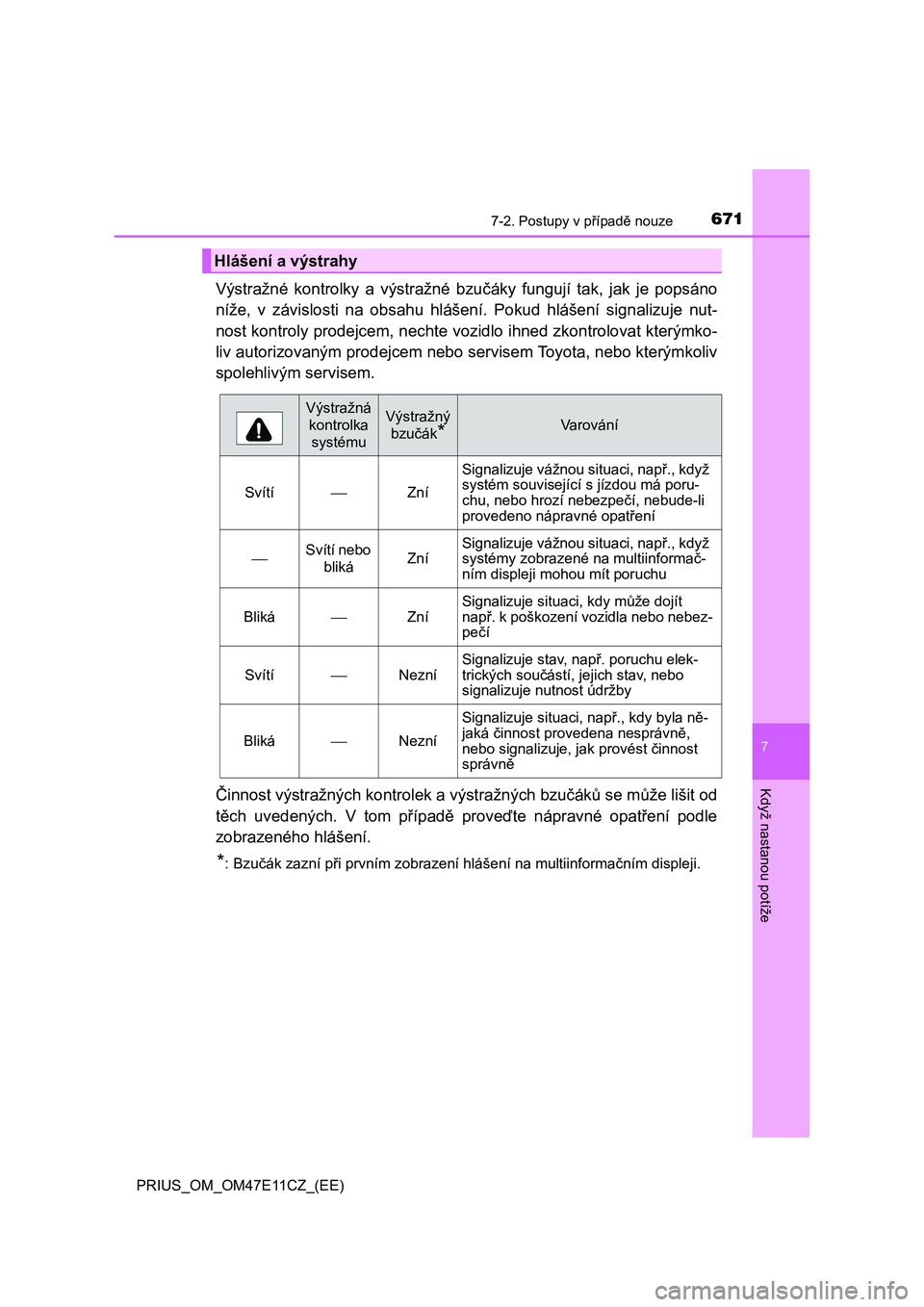

6717-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Výstražné kontrolky a výstražné bzučáky fungují tak, jak je popsáno
níže, v závislosti na obsahu hlášení. Pokud hlášení signalizuje nut-
nost kontroly prodejcem, nechte vozidlo ihned zkontrolovat kterýmko-
liv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Činnost výstražných kontrolek a v ýstražných bzučáků se může lišit od
těch uvedených. V tom případě proveďte nápravné opatření podle
zobrazeného hlášení.
*: Bzučák zazní při prvním zobrazení hlášení na multiinformačním displeji.
Hlášení a výstrahy
Výstražná
kontrolka
systému
Výstražný
bzučák*Varování
SvítíZní
Signalizuje vážnou situaci, např., když
systém související s jízdou má poru-
chu, nebo hrozí nebezpečí, nebude-li provedeno nápravné opatření
Svítí nebo
blikáZní
Signalizuje vážnou situaci, např., když
systémy zobrazené na multiinformač- ním displeji mohou mít poruchu
BlikáZní
Signalizuje situaci, kdy může dojít
např. k poškození vozidla nebo nebez- pečí
SvítíNezní
Signalizuje stav, např. poruchu elek-
trických součástí, jejich stav, nebo signalizuje nutnost údržby
BlikáNezní
Signalizuje situaci, např., kdy byla ně-
jaká činnost provedena nesprávně, nebo signalizuje, jak provést činnost
správně

6727-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
■Výstražná hlášení
Výstražná hlášení vysvětlená níže se mohou lišit od skutečných hlášení pod-
le provozních podmínek a specifikací vozidla.
■ Výstražné kontrolky systému
Hlavní výstražná kontrolka se nerozsvítí nebo nebliká v následu jících přípa-
dech. Místo toho se rozsvítí jednotlivá výstražná kontrolka sys tému spolu
s hlášením nebo obrázkem zobrazeným na multiinformačním displeji .
●"Antilock Brake System Malfunction Visit Your Dealer" (Porucha ABS. Navštiv-
te svého prodejce.):
Výstražná kontrolka ABS se rozsvítí. (S. 661)
● "Braking Power Low Visit Your Dealer" (Nízká brzdná síla. Navštivte svého
prodejce.):
Výstražná kontrolka brzdového systému (žlutá) se rozsvítí. ( S. 660)
● Signalizuje, že nejsou úplně zavřeny dveře, když je vozidlo zastaveno:
Výstražná kontrolka otevřených dveří se rozsvítí. ( S. 663)
■ Pokud se zobrazí "Visit Your Dealer" (Navštivte svého prodejce.)
Systém nebo součást zobrazená na multiinformačním displeji má p oruchu.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.

6737-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
■Pokud se zobrazí hlášení o ovládání
●Pokud se zobrazí hlášení o ovládání plynového pedálu nebo brzdového pe-
dálu
• Výstražné hlášení o ovládání brzdového pedálu se může zobrazit, když
jsou v činnosti asistenční jízdní systémy, např. PCS (Předkolizní systém)
(je-li ve výbavě) nebo adaptivní tempomat s plným rychlostním rozsahem
(je-li ve výbavě). Pokud se zobrazí výstražné hlášení, zpomalte vozidlo
nebo se řiďte instrukcemi zobrazenými na multiinformačním displeji.
• Výstražné hlášení se zobrazí, když je v činnosti systém Brake Override.
(S. 293, 677)
• Výstražné hlášení se zobrazí, když jsou v činnosti Drive-Start Control nebo
funkce PKSB (Brzda usnadňující parkování) (je-li ve výbavě) (S. 294,
470). Postupujte podle instrukcí na multiinformačním displeji.
●Pokud se zobrazí hlášení o ovládání spínače POWER
Instrukce o ovládání spínače POWER se zobrazí, když je prováděn ne-
správný postup pro startování hybridního systému nebo je spínač POWER
ovládán nesprávně. Postupujte podle instrukcí na multiinformačním displeji,
abyste ovládali spínač POWER znovu.
●Pokud se zobrazí hlášení o ovládání řazení
Aby se zabránilo nesprávné volbě zařazené polohy nebo neočekávanému
pohybu vozidla, zařazená poloha může být přeřazena automaticky (S. 327)
nebo může být vyžadováno přeřazení. V tom případě přeřaďte zařazenou po-
lohu podle instrukcí na multiinformačním displeji.
●Pokud se zobrazí hlášení nebo obrázek o stavu otevření/zavření součásti
nebo doplnění spotřebního materiálu
Ověřte součást označenou pomocí multiinformačního displeje nebo výstraž-
né kontrolky, a pak proveďte postup řešení, např. zavření dveří nebo dopl-
nění spotřebního materiálu.
