2020 TOYOTA PRIUS volant

OBSAH2
PRIUS_OM_OM47E11CZ_(EE)Pro vaši informaci ...........................6
Jak číst tuto příručku ....................10
Jak vyhledávat..............................11
Obrazový rejstřík ..........................12
1-1. Pro bezpečné používání
Před jízdou...........................28
Pro bezpečnou jízdu ............30
Bezpečnostní pásy ..............32
SRS airbagy.........................37
Opatření týkající se
výfukových plynů ...............48
1-2. Bezpečnost dětí
Systém manuálního zapnutí/
vypnutí airbagů ..................49
Jízda s dětmi........................51
Dětské zádržné systémy......52
1-3. Asistence v případě nouze
ERA-GLONASS/EVAK ........72
1-4. Hybridní systém
Vlastnosti hybridního
systému .............................77
Pokyny pro hybridní
systém ...............................82
1-5. Zabezpečovací systém
Systém imobilizéru...............89
Systém dvojitého
zamykání .........................100
Alarm .................................1012. Přístrojová deska
Kombinovaný přístroj ........ 108
Výstražné kontrolky
a indikátory...................... 118
Hlavní displej ..................... 125
Multiinformační displej....... 135
Projekční displej ................ 168
Obrazovka monitoru energie/
spotřeby .......................... 174
3-1. Informace o klíčích
Klíče .................................. 182
3-2. Otevírání, zavírání a zamykání
dveří
Boční dveře ....................... 187
Zadní dveře ....................... 192
Systém Smart Entry
& Start ............................. 197
3-3. Seřízení sedadel
Přední sedadla .................. 265
Zadní sedadla ................... 267
Opěrky hlavy ..................... 270
3-4. Seřízení volantu a zrcátek
Volant ................................ 274
Vnitřní zpětné zrcátko ....... 276
Vnější zpětná zrcátka ........ 278
3-5. Otevírání a zavírání oken
a střešního okna
Elektricky ovládaná okna .. 281
Střešní okno ...................... 286
1Bezpečnost a zabezpečení
2Přístrojová deska
3Ovládání jednotlivých
komponentů

15Obrazový rejstřík
PRIUS_OM_OM47E11CZ_(EE)
Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 135
Zobrazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 135
Monitor energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 670
Parkovací brzda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 524
Výstražný bzučák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Přední mlhová světla/zadní mlhové světlo . . . . . . . . . . . . . . . S. 342
Spínač stěračů a ostřikovačů čelního skla . . . . . . . . . . . . . S. 343
Spínač stěrače a ostřikovače zadního okna . . . . . . . . . . . . S. 347
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 343, 347
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Spínač varovných světel. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 648
Otvírač dvířek palivové nádrže. . . . . . . . . . . . . . . . . . . . . . . S. 351
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 583
Uvolňovací páčka zámku naklápěcího
a vysouvacího volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 274
Systém klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 530
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 530
Odmlžování zadního okna . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 535
Audiosystém*
*: Viz "Příručka pro uživatele navigačního a multimediálního sys tému".
5
6
7
8
9
10
11
12
13
14

21Obrazový rejstřík
PRIUS_OM_OM47E11CZ_(EE)
Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 135
Zobrazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 135
Monitor energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 670
Parkovací brzda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 524
Výstražný bzučák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Přední mlhová světla/zadní mlhové světlo . . . . . . . . . . . . . . . S. 342
Spínač stěračů a ostřikovačů čelního skla . . . . . . . . . . . . . S. 343
Spínač stěrače a ostřikovače zadního okna . . . . . . . . . . . . S. 347
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 343, 347
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Spínač varovných světel. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 648
Otvírač dvířek palivové nádrže. . . . . . . . . . . . . . . . . . . . . . . S. 351
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 583
Uvolňovací páčka zámku naklápěcího
a vysouvacího volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 274
Systém klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 530
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 530
Odmlžování zadního okna . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 535
Audiosystém*
*: Viz "Příručka pro uživatele navigačního a multimediálního sys tému".
5
6
7
8
9
10
11
12
13
14

301-1. Pro bezpečné používání
PRIUS_OM_OM47E11CZ_(EE)
Pro bezpečnou jízdu
Seřiďte úhel opěradla tak, abyste
seděli vzpřímeně a tak, abyste
se nemuseli při řízení naklánět
dopředu. ( S. 265)
Seřiďte sedadlo tak, abyste moh-
li plně sešlápnout pedály a tak,
aby vaše paže byly lehce pokr-
čeny v lokti, když držíte volant.
( S. 265)
Zajistěte opěrku hlavy v takové poloze, aby její střed sahal k horní-
mu okraji vašich uší. ( S. 270)
Připoutejte se správně bezpečnostními pásy. (S. 32)
Ujistěte se, že jsou všichni ces tující před jízdou připoutáni bezpeč-
nostními pásy. ( S. 32)
Pro připoutání dítěte používejte patřičný dětský zádržný systém , do-
kud dítě nebude dostatečně velké, aby mohlo použít bezpečnostní
pásy ve vozidle. ( S. 52)
Ujistěte se, že máte dobrý výhled směrem dozadu správným seříze -
ním vnitřního a vnějších zpětných zrcátek. ( S. 276, 278)
Pro bezpečnou jízdu seřiďte před jízdou sedadlo a zrcátko do
patřičné polohy.
Správná jízdní poloha
1
2
Správné použití bezpečnostních pásů
Seřízení zrcátek
3
4

391-1. Pro bezpečné používání
1
PRIUS_OM_OM47E11CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následující pokyny týkající se SRS airbagů.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
● Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými bez-
pečnostními pásy.
SRS airbagy jsou doplňkovým zařízením používaným spolu s bezpeč nost-
ními pásy.
● SRS airbag řidiče se nafukuje značnou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy, pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu řidiče je prvních 50-75 mm na fukování,
pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spol ehlivě
za hranicí nebezpečí. Tato vzdálenost je měřena od středu volan tu k vaší
hrudní kosti. Pokud sedíte ve vzdálenosti kratší než 250 mm, mů žete
změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko dozadu, abyste stále pohodlně dosáh li na
pedály.
• Mírně sklopte opěradlo. Ačkoliv se konstrukce vozidel různí, m noho ři-
dičů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo pos unu-
to úplně vpředu, pouhým naklopením opěradla dozadu. Pokud vám
sklopení opěradla znesnadní výhled na vozovku, použijte ke zvýš ení
vaší polohy pevný, neklouzavý polštář, nebo zvedněte sedadlo, p okud
má vozidlo tuto funkci.
• Pokud je volant nastavitelný, naklopte ho dolů. Tím nasměrujet e airbag
proti vašemu hrudníku mimo hlavu a krk.
Sedadlo by mělo být nastaveno dle výše uvedených doporučení, př ičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovlád ací prvky
přístrojového panelu.
● SRS airbag spolujezdce vpředu se také nafukuje značnou silou a může
způsobit smrtelné nebo vážné zranění, zvláště tehdy, pokud je s polujez-
dec vpředu příliš blízko airbagu. Sedadlo spolujezdce vpředu by mělo být
co nejdále od airbagu, jak je to možné, s opěradlem nastaveným tak, aby
spolujezdec vpředu seděl vzpřímeně.
● Nesprávně posazení a/nebo připoutaní kojenci a děti mohou být nafukují-
cím se airbagem zabiti nebo vážně zraněni. Kojenci nebo děti, k teří jsou
příliš malí na to, aby mohli použít bezpečnostní pás, by měli b ýt připoutáni
pomocí dětského zádržného systému. Toyota důrazně doporučuje, a by
všichni kojenci nebo děti byli posazeni na zadním sedadle vozid la a řádně
připoutáni. Zadní sedadla jsou pro kojence i děti bezpečnější n ež sedadlo
spolujezdce vpředu. ( S. 52)

411-1. Pro bezpečné používání
1
PRIUS_OM_OM47E11CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■Pokyny pro SRS airbagy
● Nezavěšujte ramínka nebo jiné těžké předměty na věšáky oděvů. Všech-
ny tyto předměty mohou být vymrštěny a mohou způsobit smrt nebo vážná
zranění, když se hlavové SRS airbagy nafouknou.
● Pokud je na místě, kde se nafukuje kolenní SRS airbag, vinylový kryt, sej-
měte ho.
● Nepoužívejte příslušenství sedadel, které zakrývá části, kde se nafukují
boční SRS airbagy, protože to může překážet nafukování bočních SRS
airbagů. Takové příslušenství může bránit správné aktivaci bočn ích airba-
gů, vyřadit systém nebo způsobit nahodilé nafouknutí bočních ai rbagů,
což může způsobit smrtelné nebo vážné zranění.
● Nebouchejte nebo netlačte značnou silou do oblastí v okolí součástí SRS
airbagů nebo předních dveří.
To by mohlo způsobit poruchu SRS airbagů.
● Nedotýkejte se žádných součástí ihned po nafouknutí SRS airbagů, proto-
že mohou být horké.
● Neupevňujte nic ani se nenaklánějte
k oblastem, jako je palubní deska, střed
volantu a spodní část přístrojového pa-
nelu na straně řidiče.
Takové předměty mohou být vymrštěny,
když se SRS airbagy řidiče, spolujezd-
ce vpředu a kolenní airbag nafouknou.
● Neupevňujte nic do oblastí, jako jsou
dveře, čelní sklo, boční okna, přední
nebo zadní sloupek, boční čalounění
střechy a přídržné madlo.

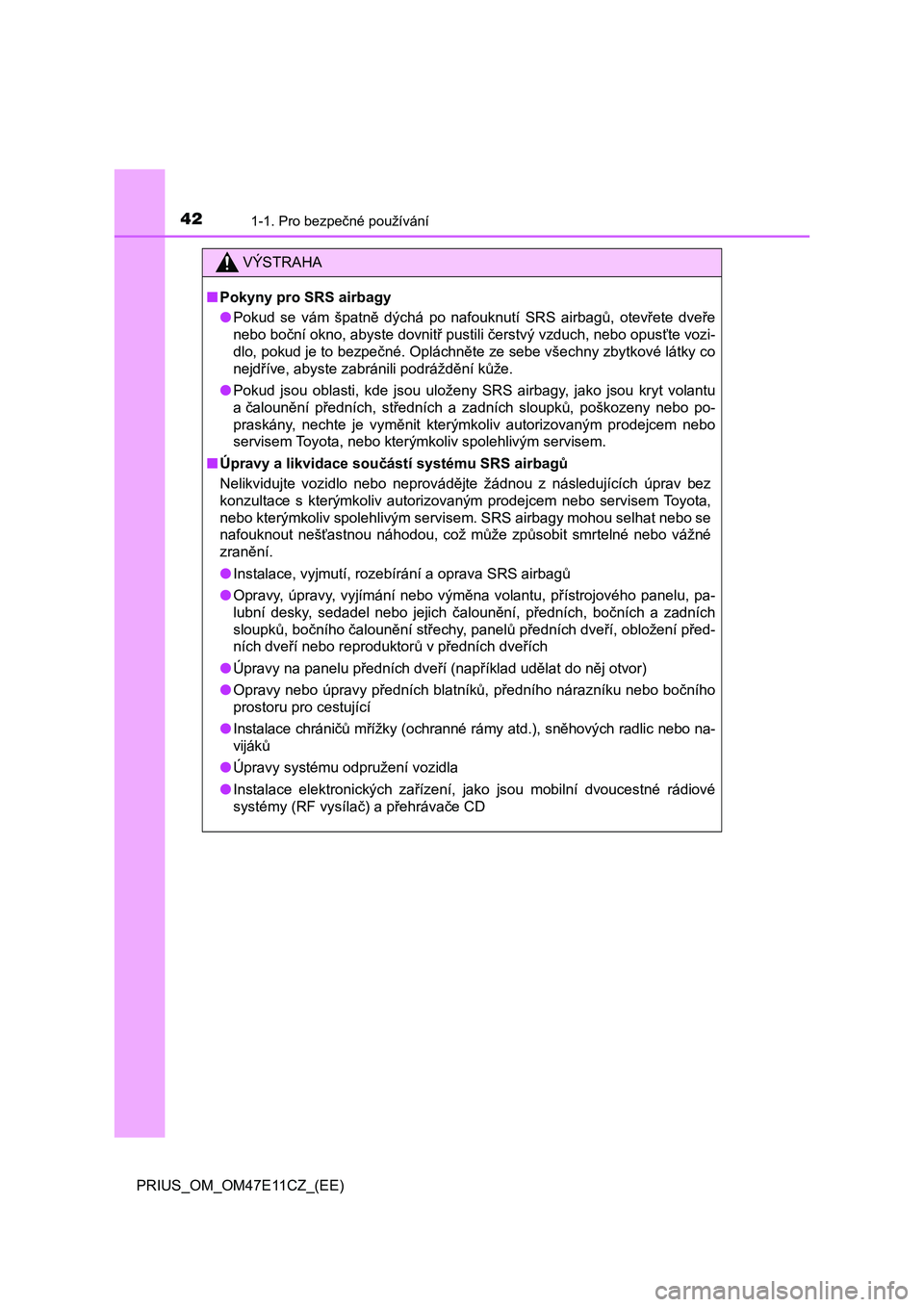

421-1. Pro bezpečné používání
PRIUS_OM_OM47E11CZ_(EE)
VÝSTRAHA
■Pokyny pro SRS airbagy
● Pokud se vám špatně dýchá po nafouknutí SRS airbagů, otevřete dveře
nebo boční okno, abyste dovnitř pustili čerstvý vzduch, nebo op usťte vozi-
dlo, pokud je to bezpečné. Opláchněte ze sebe všechny zbytkové látky co
nejdříve, abyste zabránili podráždění kůže.
● Pokud jsou oblasti, kde jsou uloženy SRS airbagy, jako jsou kryt volantu
a čalounění předních, středních a zadních sloupků, poškozeny neb o po-
praskány, nechte je vyměnit kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■ Úpravy a likvidace součástí systému SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících ú prav bez
konzultace s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem. SRS airbagy mohou selhat nebo se
nafouknout nešťastnou náhodou, což může způsobit smrtelné nebo vážné
zranění.
● Instalace, vyjmutí, rozebírání a oprava SRS airbagů
● Opravy, úpravy, vyjímání nebo výměna volantu, přístrojového panelu, pa-
lubní desky, sedadel nebo jejich čalounění, předních, bočních a zadních
sloupků, bočního čalounění střechy, panelů předních dveří, oblo žení před-
ních dveří nebo reproduktorů v předních dveřích
● Úpravy na panelu předních dveří (například udělat do něj otvor)
● Opravy nebo úpravy předních blatníků, předního nárazníku nebo bočního
prostoru pro cestující
● Instalace chráničů mřížky (ochranné rámy atd.), sněhových radlic nebo na-
vijáků
● Úpravy systému odpružení vozidla
● Instalace elektronických zařízení, jako jsou mobilní dvoucestné rádiové
systémy (RF vysílač) a přehrávače CD

431-1. Pro bezpečné používání
1
PRIUS_OM_OM47E11CZ_(EE)
Bezpečnost a zabezpečení
■Když se nafouknou SRS airbagy
● SRS airbagy mohou způsobit lehké odřeniny, popáleniny, pohmožděniny
atd. z důvodu extrémně vysoké rychlosti nafouknutí horkými plyn y.
● Ozve se hlasitý hluk a dojde k rozptýlení bílého prášku.
● Části modulu airbagu (náboj volantu, kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních sloupků a bočního čalouněn í střechy,
mohou být několik minut horké. Airbag samotný může být také hor ký.
● Čelní sklo může prasknout.
● Hybridní systém se vypne a dodávka paliva do motoru se zastaví. (S. 83)
● Automaticky se zapnou varovná světla. (S. 648)
● Vozidla s " ERA-GLONASS/EVAK": Pokud nastane některá z následujících
situací, systém odešle tísňové volání* do "řídicího centra ERA-GLONASS/
EVAK", oznámí jim polohu vozidla (bez nutnosti stisknout tlačít ko "SOS")
a operátor se pokusí mluvit s cestujícími, aby zjistil závažnost tísňové situa-
ce a potřebnou pomoc. Pokud nejsou cestující schopni komunikova t, operá-
tor automaticky pokládá volání za naléhavé a pomáhá při vyslání
potřebných záchranných služeb. ( S. 72)
• SRS airbag se nafoukne.
• Aktivuje se předepínač bezpečnostních pásů.
• Vozidlo je vystaveno silné kolizi zezadu.
• Vozidlo je vystaveno nehodě s převrácením.
*: V některých případech nemusí být volání uskutečněno. ( S. 75)
■ Podmínky nafouknutí SRS airbagů (čelní SRS airbagy)
● Čelní SRS airbagy se nafouknou v případě nárazu, který překročí mezní
úroveň (úroveň síly, která odpovídá čelnímu nárazu do pevné pře kážky, kte-
rá se nepohybuje ani nedeformuje, rychlostí přibližně 20-30 km/ h).
Tato mezní rychlost však bude znatelně vyšší v následujících si tuacích:
• Pokud vozidlo narazí do předmětu, jako je zaparkované vozidlo nebo do-
pravní značka, který se při nárazu může pohybovat nebo deformov at.
• Při kolizi, kdy se vozidlo dostane pod jiné vozidlo, např. kol ize, při které
předek vozidla "podjede" pod rám nákladního vozidla.
● V závislosti na typu kolize je možné, že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
