4684-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING
■Sensoren
Bepaalde omstandigheden van de auto en de omgeving kunnen een negatieve
invloed hebben op het vermogen van de sensor om obstakels correct te signaleren.
Specifieke situaties waarin dit voor kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat obstakels niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● Bij fel zonlicht of extreem lage buitentemperaturen
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er spat water op de sensor of de sensor wordt doornat als gevolg van zware regen-
val.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto helt sterk over naar één zijde.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● De auto nadert een hoge of gebogen stoeprand.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als de bumper of sensor een sterke schok ondergaat.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast de bovenstaande voorbeelden is signalering wellicht niet mogelijk, afhankelijk
van de vorm en de staat van het obstakel, of wordt het detectiebereik korter.
PRIUS_OM_OM47D94E_(EE).book Page 468 Monday, February 3, 2020 9:55 AM

4694-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor mogelijk niet
goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( →Blz. 466)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de werking van de zijsensor ( →Blz. 460)
tijdelijk uitgeschakeld.
■ Obstakels die mogelijk niet goed worden gesignaleerd
Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed op bij de
volgende obstakels:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage obstakels
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
● Bewegende objecten zoals mensen of dieren
PRIUS_OM_OM47D94E_(EE).book Page 469 Monday, February 3, 2020 9:55 AM

4704-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een piepsig-
naal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
PRIUS_OM_OM47D94E_(EE).book Page 470 Monday, February 3, 2020 9:55 AM

471
4
4-5. Gebruik van de ondersteunende systemen
Rijden
PRIUS_OM_OM47D94E_(EE)
Parking Suppor t Brake-functie∗
Het systeem werkt in de volgende situaties wanneer in de rijrichting van de
auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
∗: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voordoen bij
het parkeren of het rijden met een la ge snelheid en de auto plotseling
naar voren beweegt doordat het gaspedaal per ongeluk wordt inge-
trapt, of wanneer de auto in beweging treedt doordat de verkeerde
schakelstand wordt geselecteerd, signaleren de sensoren obstakels
voor en achter de auto in de rijr ichting van de auto en werkt het sys-
teem om de gevolgen van een aanri jding met obstakels als een muur zo
veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
PRIUS_OM_OM47D94E_(EE).book Page 471 Monday, February 3, 2020 9:55 AM

4734-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( →Blz. 161) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
PRIUS_OM_OM47D94E_(EE).book Page 473 Monday, February 3, 2020 9:55 AM

4784-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)
■Signaleringsgebied sensoren
Het detectiebereik van de Parking Support Brake-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( →Blz. 464)
Daardoor wordt de Parking Su pport Brake-functie mogelijk niet geactiveerd, ook al sig-
naleert de Toyota Parking Assist-sensor een obstakel en wordt er een waarschuwing
gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking van het systeem, wordt
de Parking Support Brake-functie uitgeschakeld en brandt het controlelampje PKSB
OFF.
■ Systeemherstel
Wanneer de Parking Support Brake-functie wordt uitgeschakeld door de werking van
het systeem en u de werking ervan wilt hervatten, schakel dan de Parking Support
Brake-functie weer in ( →Blz. 473) of zet het contact UIT en weer AAN. Wanneer de
auto rijdt terwijl een obstakel zich niet langer in de rijrichting van de auto bevindt of
wanneer de rijrichting van de auto wijzigt (bijvoorbeeld wanneer u eerst vooruit reedt
en vervolgens achteruit en vice versa), wordt de werking van het systeem automatisch
hervat.
■ Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflecteren.
(Met name mensen die bepaalde soorten kleding dragen worden mogelijk niet gesig-
naleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan, ongelijkmatige of golvende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor AAN of UIT is ( →Blz. 459), de Par-
king Support Brake-functie niet is uitgeschakeld ( →Blz. 473) en de sensoren voor en
achter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de zoe-
mer van de Toyota Parking Assist-sensor en wordt er een melding gegeven over de
geschatte afstand tot het obstakel.
PRIUS_OM_OM47D94E_(EE).book Page 478 Monday, February 3, 2020 9:55 AM

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een aanrij-
ding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen kans op een
aanrijding is.
●Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaat-
sen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer er in een smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroomde weg
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem
weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
● Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of een
Parking Assist-sensor van een ander voertuig, een voertuigsignaleringssysteem,
de motor van een motorfiets of de luchtremmen van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), mistlampen, een spatbordantenne of een draadloze
antenne) zijn in de buurt van de sensoren geplaatst
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of in
een gebied waar het gras hoog is
PRIUS_OM_OM47D94E_(EE).book Page 479 Monday, February 3, 2020 9:55 AM

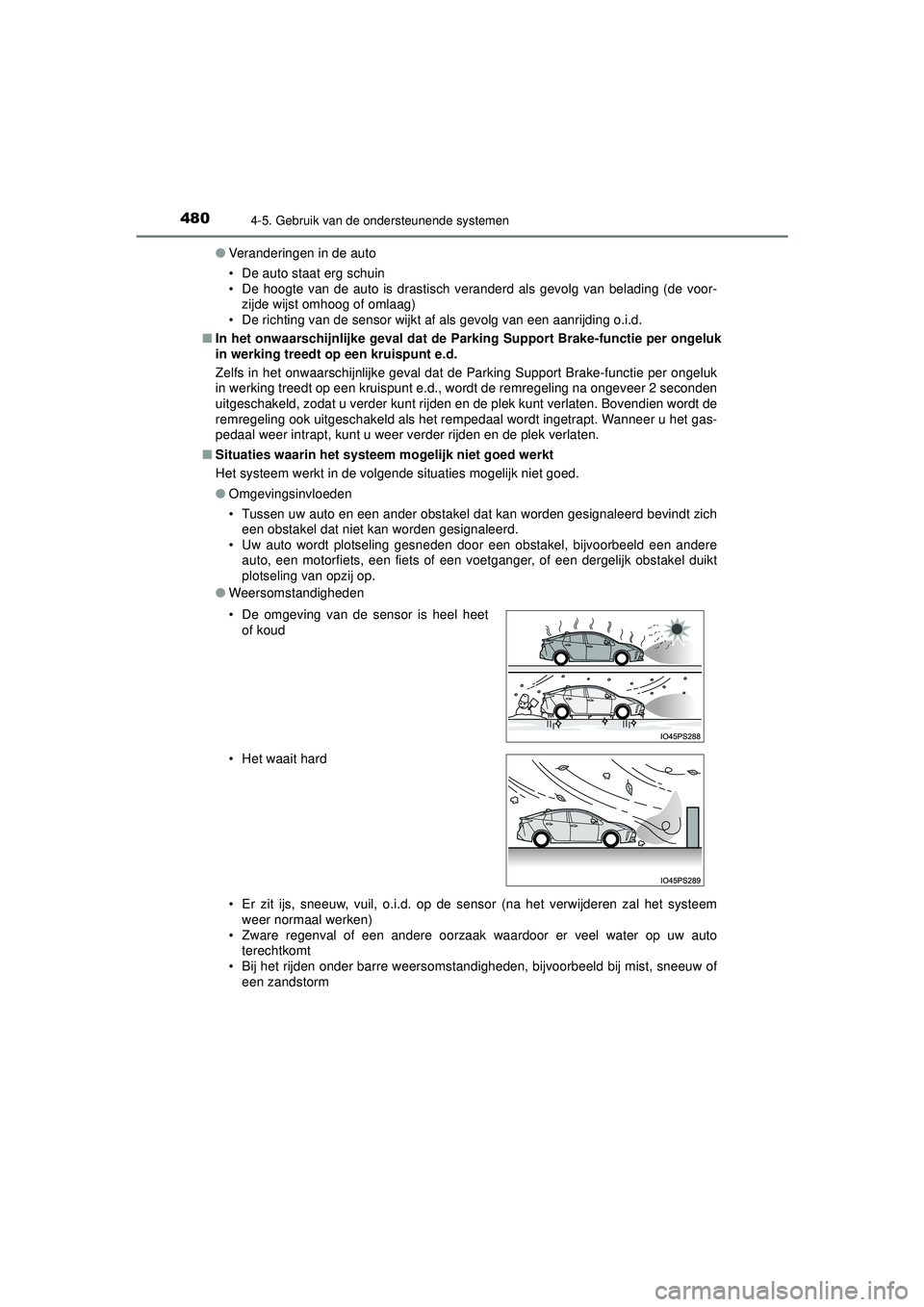

4804-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)●
Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading (de voor-
zijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■ In het onwaarschijnlijke geval dat de Parking Support Brake-functie per ongeluk
in werking treedt op een kruispunt e.d.
Zelfs in het onwaarschijnlijke geval dat de Parking Support Brake-functie per ongeluk
in werking treedt op een kruispunt e.d., wordt de remregeling na ongeveer 2 seconden
uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. Bovendien wordt de
remregeling ook uitgeschakeld als het rempedaal wordt ingetrapt. Wanneer u het gas-
pedaal weer intrapt, kunt u weer verder rijden en de plek verlaten.
■ Situaties waarin het systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed.
● Omgevingsinvloeden
• Tussen uw auto en een ander obstakel dat kan worden gesignaleerd bevindt zich
een obstakel dat niet kan worden gesignaleerd.
• Uw auto wordt plotseling gesneden door een obstakel, bijvoorbeeld een andere auto, een motorfiets, een fiets of een voetganger, of een dergelijk obstakel duikt
plotseling van opzij op.
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem
weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto
terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
• De omgeving van de sensor is heel heet
of koud
• Het waait hard
PRIUS_OM_OM47D94E_(EE).book Page 480 Monday, February 3, 2020 9:55 AM
