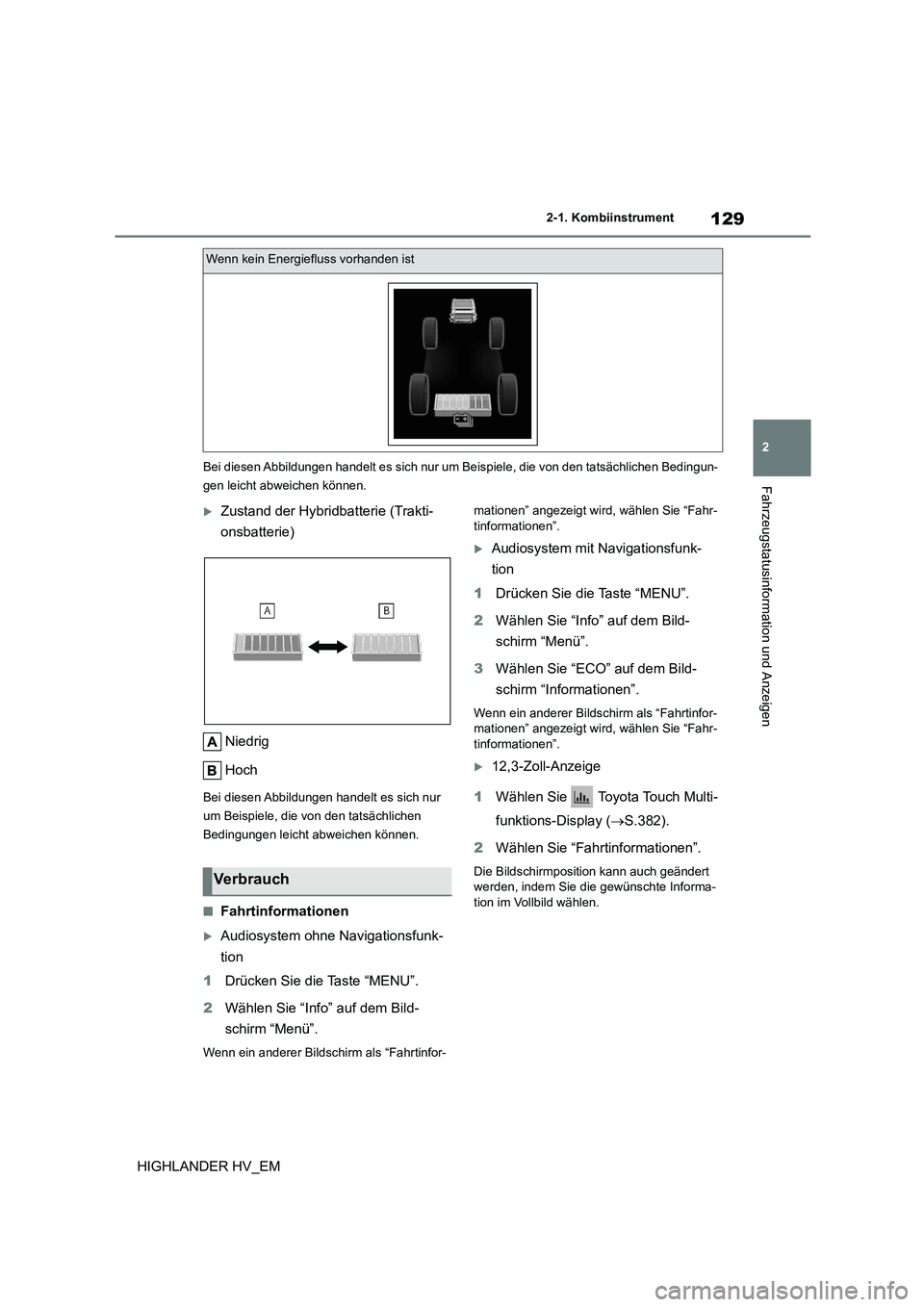

129
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
HIGHLANDER HV_EM
Bei diesen Abbildungen handelt es sich nur um Beis piele, die von den tatsächlichen Bedingun-
gen leicht abweichen können.
Zustand der Hybridbatterie (Trakti-
onsbatterie)
Niedrig
Hoch
Bei diesen Abbildungen handelt es sich nur
um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
■Fahrtinformationen
Audiosystem ohne Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Fahrtinfor-
mationen” angezeigt wird, wählen Sie “Fahr- tinformationen”.
Audiosystem mit Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn ein anderer Bildschirm als “Fahrtinfor- mationen” angezeigt wird, wählen Sie “Fahr-
tinformationen”.
12,3-Zoll-Anzeige
1 Wählen Sie Toyota Touch Multi-
funktions-Display ( S.382).
2 Wählen Sie “Fahrtinformationen”.
Die Bildschirmposition kann auch geändert werden, indem Sie die gewünschte Informa-
tion im Vollbild wählen.
Wenn kein Energiefluss vorhanden ist
Ve r b ra u c h

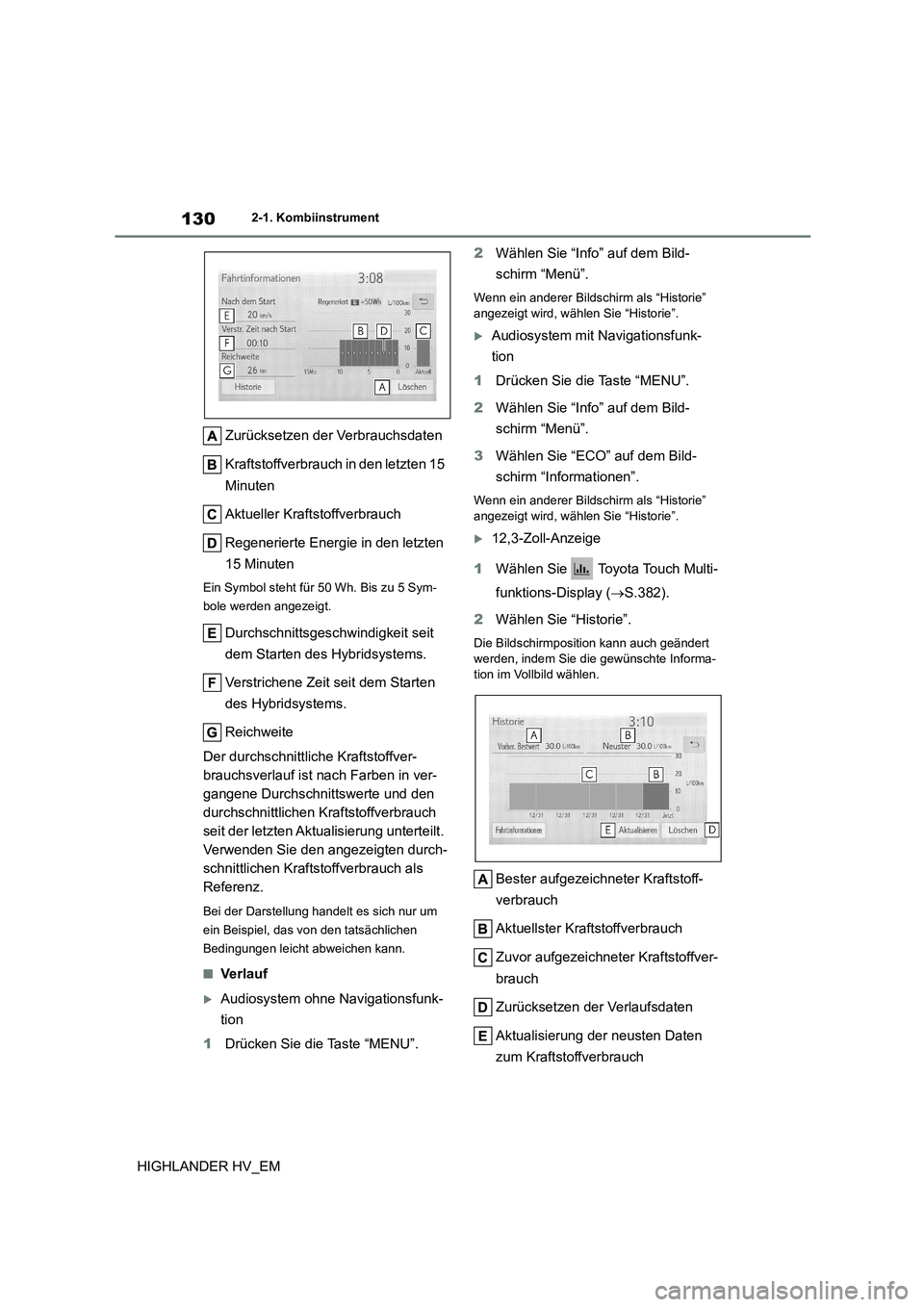

1302-1. Kombiinstrument
HIGHLANDER HV_EM
Zurücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten 15
Minuten
Aktueller Kraftstoffverbrauch
Regenerierte Energie in den letzten
15 Minuten
Ein Symbol steht für 50 Wh. Bis zu 5 Sym-
bole werden angezeigt.
Durchschnittsgesch windigkeit seit
dem Starten de s Hybridsystems.
Verstrichene Zeit seit dem Starten
des Hybridsystems.
Reichweite
Der durchschnittliche Kraftstoffver-
brauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den
durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als
Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das von den tatsächlichen
Bedingungen leicht abweichen kann.
■Ve r la uf
Audiosystem ohne Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Historie”
angezeigt wird, wählen Sie “Historie”.
Audiosystem mit Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn ein anderer Bildschirm als “Historie”
angezeigt wird, wählen Sie “Historie”.
12,3-Zoll-Anzeige
1 Wählen Sie Toyota Touch Multi-
funktions-Display ( S.382).
2 Wählen Sie “Historie”.
Die Bildschirmposition kann auch geändert werden, indem Sie die gewünschte Informa-
tion im Vollbild wählen.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aktuellster Kraftstoffverbrauch
Zuvor aufgezeichneter Kraftstoffver-
brauch
Zurücksetzen der Verlaufsdaten
Aktualisierung der neusten Daten
zum Kraftstoffverbrauch

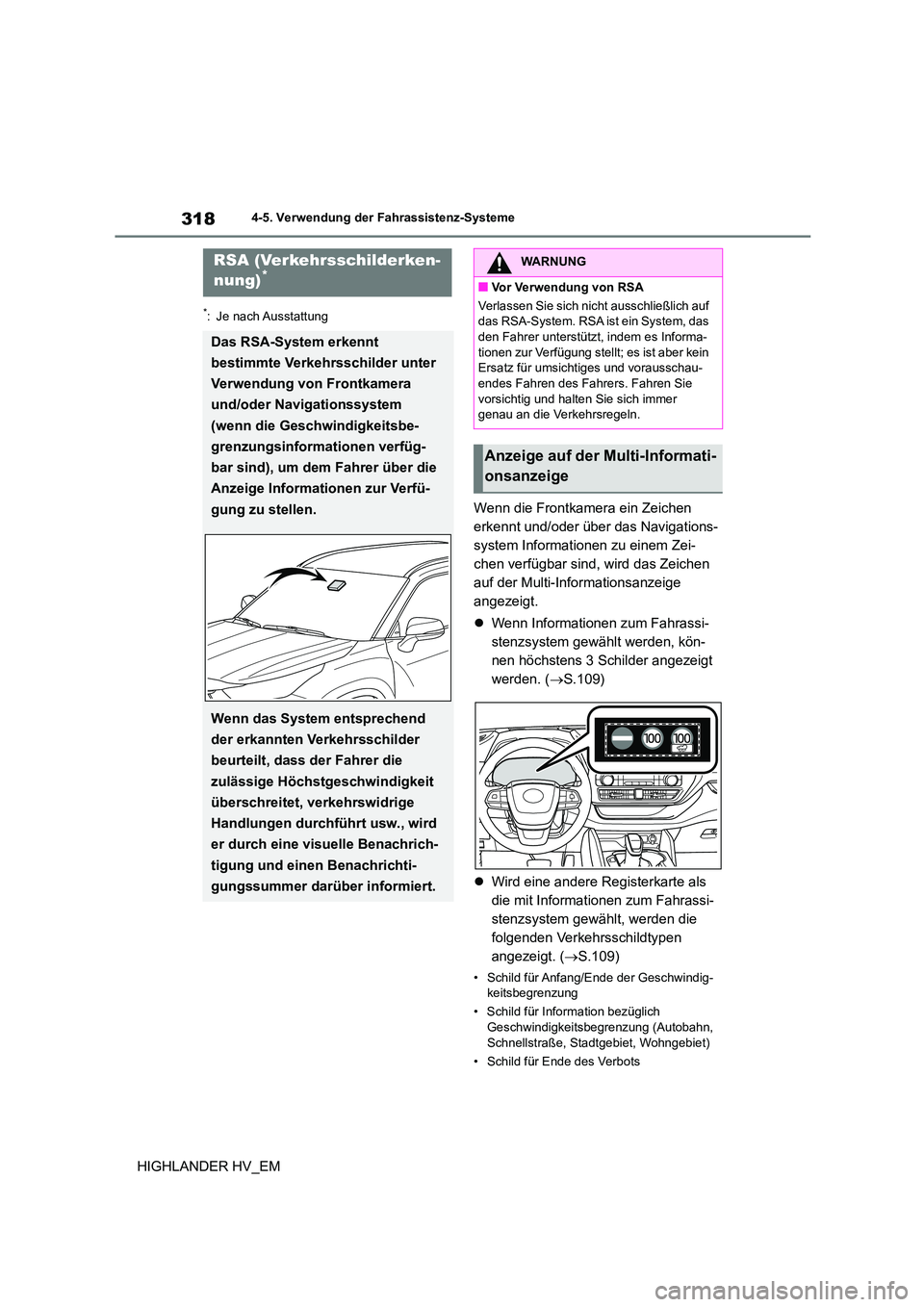

3184-5. Verwendung der Fahrassistenz-Systeme
HIGHLANDER HV_EM
*: Je nach Ausstattung
Wenn die Frontkamera ein Zeichen
erkennt und/oder über das Navigations-
system Informationen zu einem Zei-
chen verfügbar sind, wird das Zeichen
auf der Multi-Informationsanzeige
angezeigt.
 Wenn Informationen zum Fahrassi-
stenzsystem gewähl t werden, kön-
nen höchstens 3 Schilder angezeigt
werden. ( S.109)
 Wird eine andere Registerkarte als
die mit Informationen zum Fahrassi-
stenzsystem gewählt, werden die
folgenden Verkehrsschildtypen
angezeigt. ( S.109)
• Schild für Anfang/Ende der Geschwindig- keitsbegrenzung
• Schild für Information bezüglich
Geschwindigkeits begrenzung (Autobahn,
Schnellstraße, Stadtgebiet, Wohngebiet)
• Schild für Ende des Verbots
RSA (Verkehrsschilderken-
nung)*
Das RSA-System erkennt
bestimmte Verkehrsschilder unter
Verwendung von Frontkamera
und/oder Navigationssystem
(wenn die Geschwindigkeitsbe-
grenzungsinformationen verfüg-
bar sind), um dem Fahrer über die
Anzeige Informationen zur Verfü-
gung zu stellen.
Wenn das System entsprechend
der erkannten Verkehrsschilder
beurteilt, dass der Fahrer die
zulässige Höchstgeschwindigkeit
überschreitet, verkehrswidrige
Handlungen durchführt usw., wird
er durch eine visuelle Benachrich-
tigung und einen Benachrichti-
gungssummer darüber informiert.
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich ni cht ausschließlich auf
das RSA-System. RSA ist ein System, das
den Fahrer unterstützt, indem es Informa- tionen zur Verfügung stellt; es ist aber kein
Ersatz für umsichtiges und vorausschau-
endes Fahren des Fahrers. Fahren Sie vorsichtig und halten Sie sich immer
genau an die Verkehrsregeln.
Anzeige auf der Multi-Informati-
onsanzeige

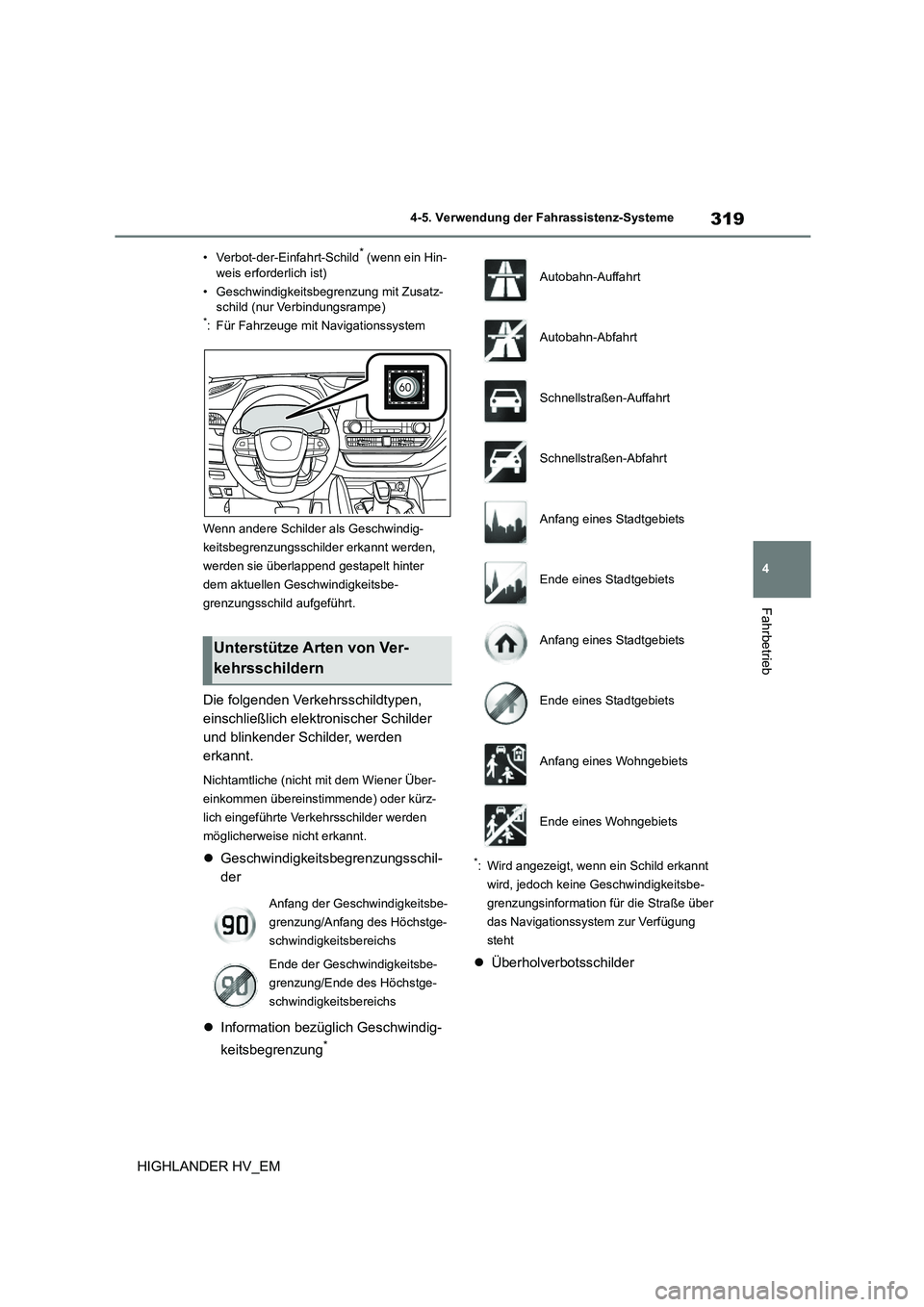

319
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
HIGHLANDER HV_EM
• Verbot-der-Einfahrt-Schild* (wenn ein Hin-
weis erforderlich ist)
• Geschwindigkeitsbegrenzung mit Zusatz- schild (nur Verbindungsrampe)*: Für Fahrzeuge mit Navigationssystem
Wenn andere Schilder als Geschwindig-
keitsbegrenzungsschilder erkannt werden,
werden sie überlappend gestapelt hinter
dem aktuellen Geschwindigkeitsbe-
grenzungsschild aufgeführt.
Die folgenden Verkehrsschildtypen,
einschließlich elektronischer Schilder
und blinkender Schilder, werden
erkannt.
Nichtamtliche (nicht mit dem Wiener Über-
einkommen übereinstimmende) oder kürz-
lich eingeführte Verkehrsschilder werden
möglicherweise nicht erkannt.
 Geschwindigkeitsbegrenzungsschil-
der
 Information bezüglich Geschwindig-
keitsbegrenzung*
*: Wird angezeigt, wenn ein Schild erkannt
wird, jedoch keine Geschwindigkeitsbe-
grenzungsinformation für die Straße über
das Navigationssystem zur Verfügung
steht
 Überholverbotsschilder
Unterstütze Arten von Ver-
kehrsschildern
Anfang der Geschwindigkeitsbe-
grenzung/Anfang des Höchstge-
schwindigkeitsbereichs
Ende der Geschwindigkeitsbe-
grenzung/Ende des Höchstge-
schwindigkeitsbereichs
Autobahn-Auffahrt
Autobahn-Abfahrt
Schnellstraßen-Auffahrt
Schnellstraßen-Abfahrt
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Wohngebiets
Ende eines Wohngebiets

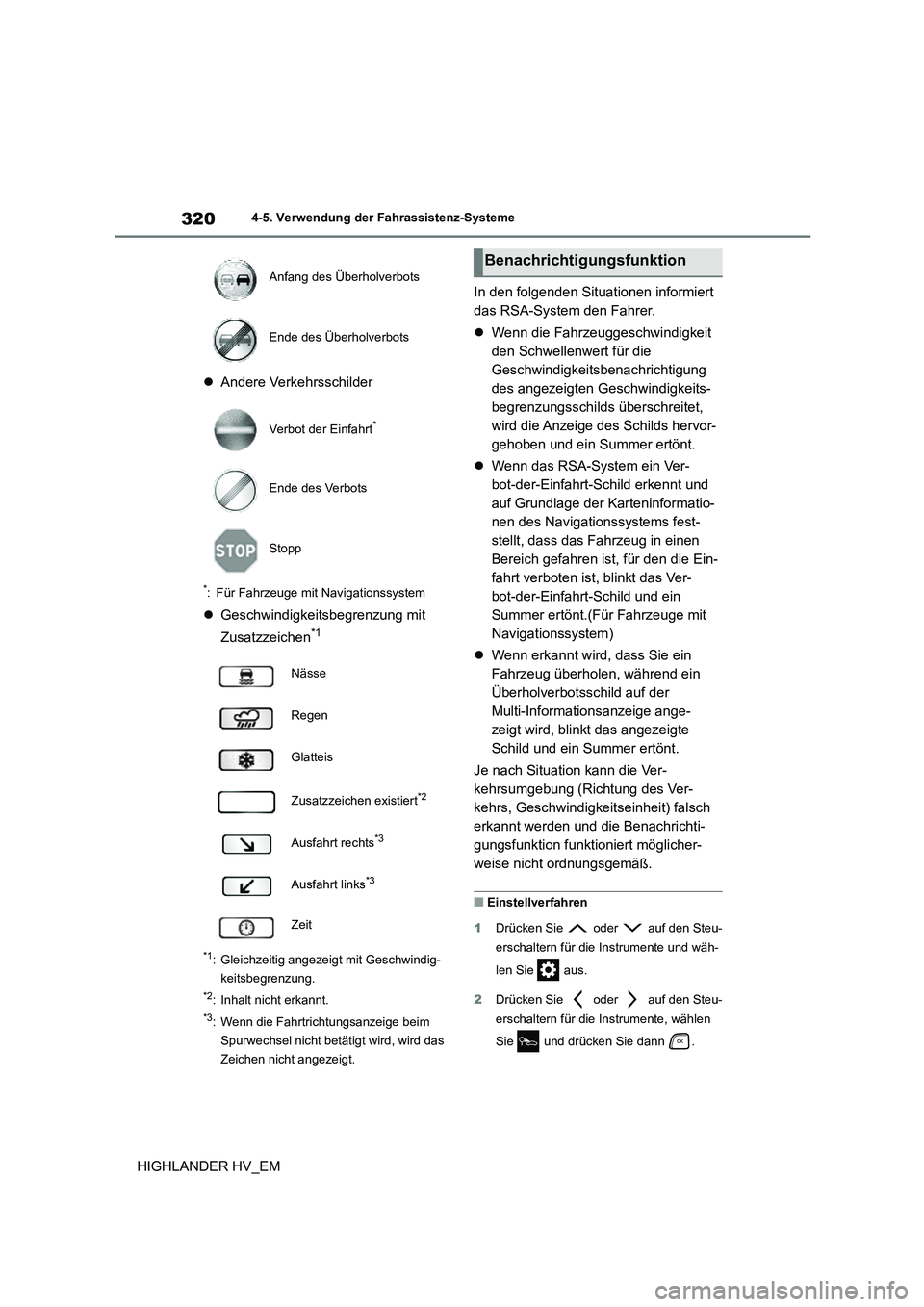

3204-5. Verwendung der Fahrassistenz-Systeme
HIGHLANDER HV_EM
 Andere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen*1
*1: Gleichzeitig angezeig t mit Geschwindig-
keitsbegrenzung.
*2: Inhalt nicht erkannt.
*3: Wenn die Fahrtrichtungsanzeige beim
Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
In den folgenden Situationen informiert
das RSA-System den Fahrer.
 Wenn die Fahrzeuggeschwindigkeit
den Schwellenwert für die
Geschwindigkeitsbenachrichtigung
des angezeigten Geschwindigkeits-
begrenzungsschilds überschreitet,
wird die Anzeige des Schilds hervor-
gehoben und ein Summer ertönt.
 Wenn das RSA-System ein Ver-
bot-der-Einfahrt-Schild erkennt und
auf Grundlage der Karteninformatio-
nen des Navigationssystems fest-
stellt, dass das Fahrzeug in einen
Bereich gefahren ist, für den die Ein-
fahrt verboten ist, blinkt das Ver-
bot-der-Einfahrt-Schild und ein
Summer ertönt.(Für Fahrzeuge mit
Navigationssystem)
 Wenn erkannt wird, dass Sie ein
Fahrzeug überholen, während ein
Überholverbotsschild auf der
Multi-Informationsanzeige ange-
zeigt wird, blinkt das angezeigte
Schild und ein Summer ertönt.
Je nach Situation kann die Ver-
kehrsumgebung (Richtung des Ver-
kehrs, Geschwindigkeitseinheit) falsch
erkannt werden und die Benachrichti-
gungsfunktion funktioniert möglicher-
weise nicht ordnungsgemäß.
■Einstellverfahren
1 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente und wäh-
len Sie aus.
2 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente, wählen
Sie und drücken Sie dann .
Anfang des Überholverbots
Ende des Überholverbots
Verbot der Einfahrt*
Ende des Verbots
Stopp
Nässe
Regen
Glatteis
Zusatzzeichen existiert*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit
Benachrichtigungsfunktion

321
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
HIGHLANDER HV_EM

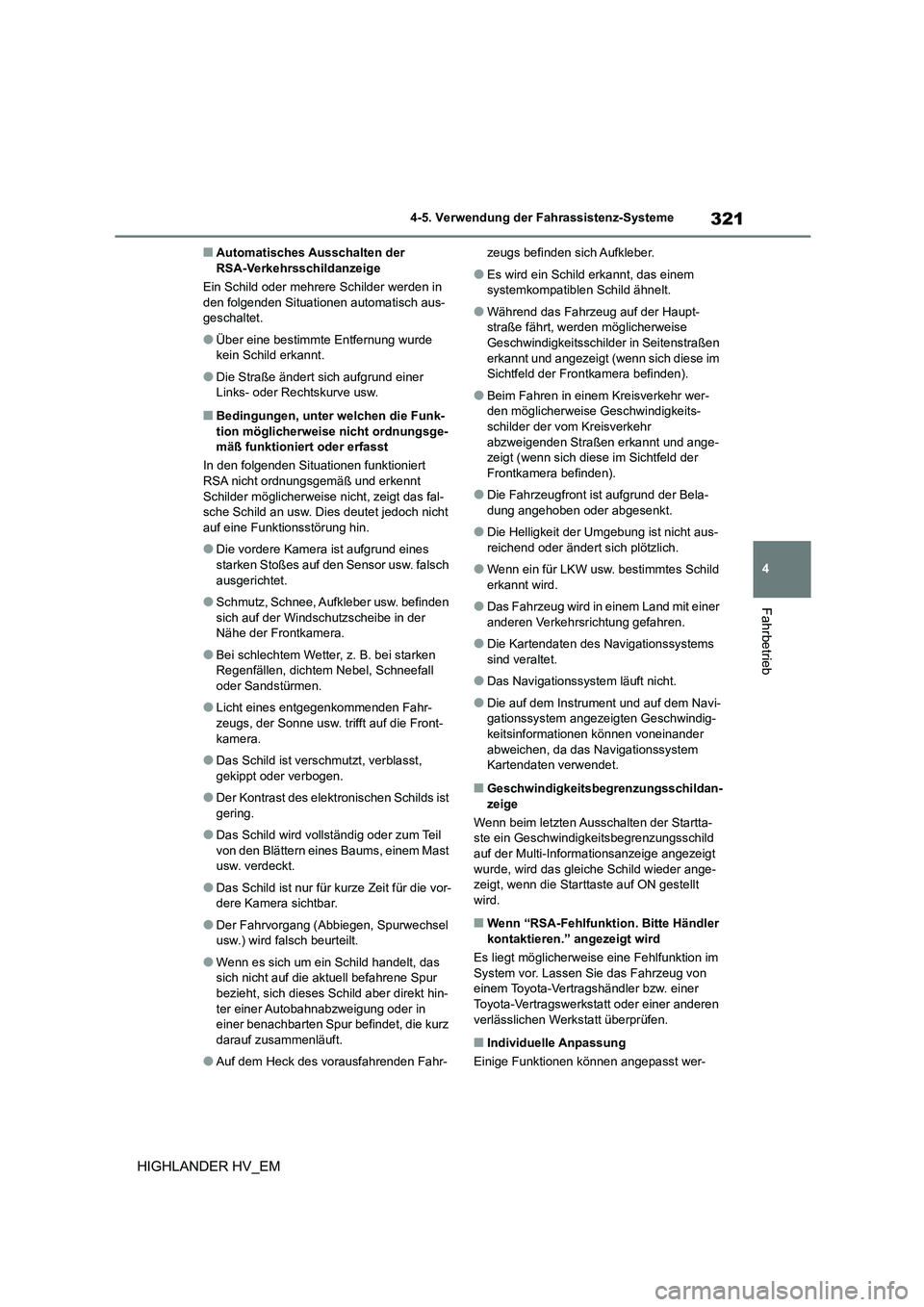

■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in
den folgenden Situationen automatisch aus-
geschaltet.
●Über eine bestimmte Entfernung wurde
kein Schild erkannt.
●Die Straße ändert sich aufgrund einer
Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funk-
tion möglicherweise nicht ordnungsge- mäß funktioniert oder erfasst
In den folgenden Situationen funktioniert
RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das fal- sche Schild an usw. Dies deutet jedoch nicht
auf eine Funktionsstörung hin.
●Die vordere Kamera ist aufgrund eines
starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. befinden
sich auf der Windschutzscheibe in der Nähe der Frontkamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.
●Licht eines entgegenkommenden Fahr-
zeugs, der Sonne usw. trifft auf die Front-
kamera.
●Das Schild ist verschmutzt, verblasst,
gekippt oder verbogen.
●Der Kontrast des elektronischen Schilds ist
gering.
●Das Schild wird vollständig oder zum Teil
von den Blättern eines Baums, einem Mast usw. verdeckt.
●Das Schild ist nur für kurze Zeit für die vor-dere Kamera sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene Spur
bezieht, sich dieses Sc hild aber direkt hin-
ter einer Autobahnabzweigung oder in einer benachbarten Spur befindet, die kurz
darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahr-
zeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem
systemkompatiblen Schild ähnelt.
●Während das Fahrzeug auf der Haupt-
straße fährt, werden möglicherweise Geschwindigkeits schilder in Seitenstraßen
erkannt und angezeigt (wenn sich diese im
Sichtfeld der Frontkamera befinden).
●Beim Fahren in einem Kreisverkehr wer-
den möglicherweise Geschwindigkeits-
schilder der vom Kreisverkehr abzweigenden Straßen erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der
Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Bela-
dung angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-
reichend oder ändert sich plötzlich.
●Wenn ein für LKW usw. bestimmtes Schild
erkannt wird.
●Das Fahrzeug wird in einem Land mit einer
anderen Verkehrsrichtung gefahren.
●Die Kartendaten des Navigationssystems
sind veraltet.
●Das Navigationssystem läuft nicht.
●Die auf dem Instrument und auf dem Navi-
gationssystem angezeigten Geschwindig-
keitsinformationen können voneinander abweichen, da das Navigationssystem
Kartendaten verwendet.
■Geschwindigkeitsbegrenzungsschildan-
zeige
Wenn beim letzten Ausschalten der Startta- ste ein Geschwindigkeitsbegrenzungsschild
auf der Multi-Informationsanzeige angezeigt
wurde, wird das gleiche Schild wieder ange- zeigt, wenn die Starttaste auf ON gestellt
wird.
■Wenn “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweis e eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Individuelle Anpassung
Einige Funktionen können angepasst wer-

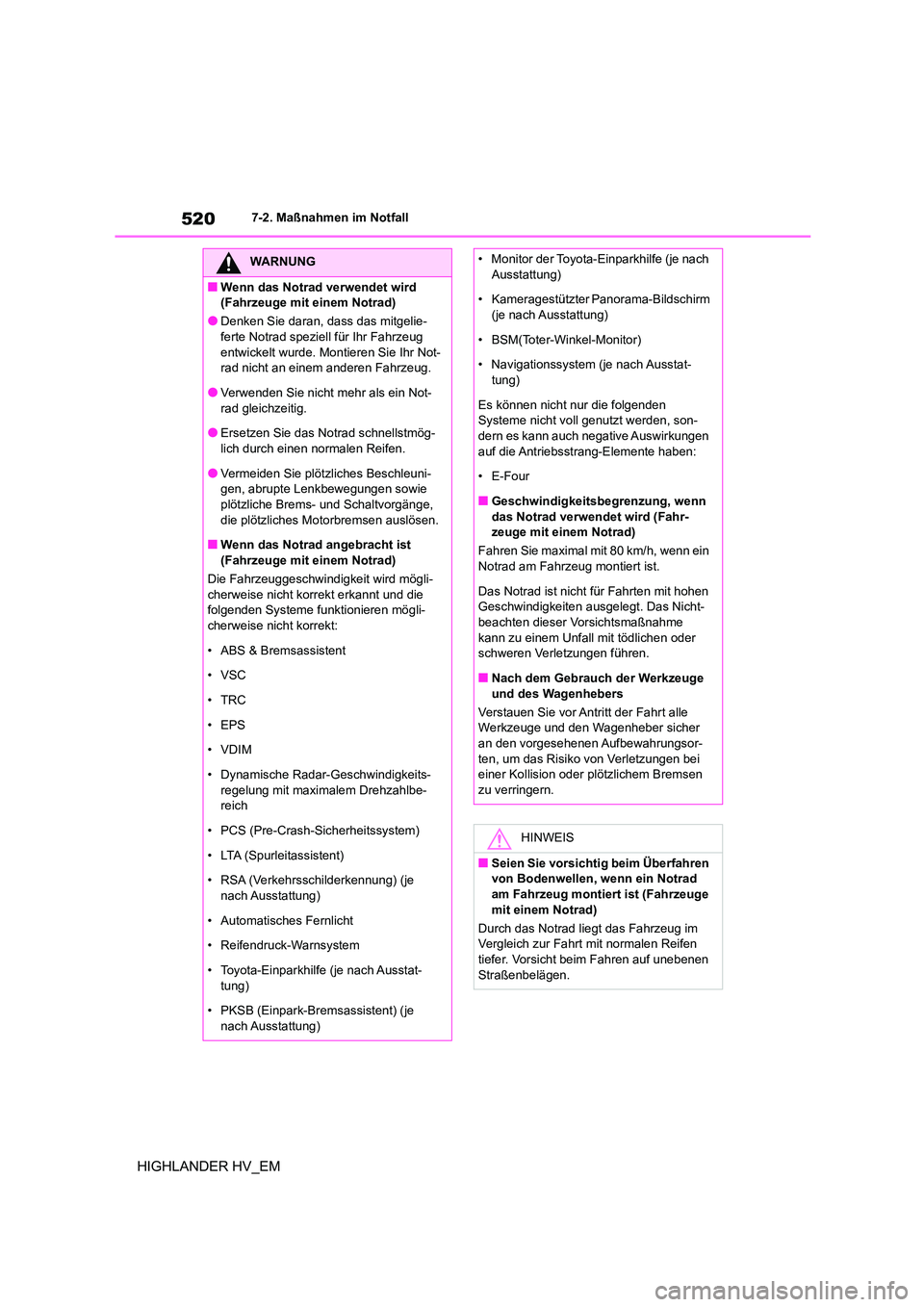

5207-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
WARNUNG
■Wenn das Notrad verwendet wird
(Fahrzeuge mit einem Notrad)
●Denken Sie daran, dass das mitgelie-
ferte Notrad speziell für Ihr Fahrzeug entwickelt wurde. Montieren Sie Ihr Not-
rad nicht an einem anderen Fahrzeug.
●Verwenden Sie nicht mehr als ein Not- rad gleichzeitig.
●Ersetzen Sie das Notrad schnellstmög-
lich durch einen normalen Reifen.
●Vermeiden Sie plötzliches Beschleuni-
gen, abrupte Lenkbewegungen sowie
plötzliche Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.
■Wenn das Notrad angebracht ist
(Fahrzeuge mit einem Notrad)
Die Fahrzeuggeschwindi gkeit wird mögli- cherweise nicht korrekt erkannt und die
folgenden Systeme funktionieren mögli-
cherweise nicht korrekt:
• ABS & Bremsassistent
• VSC
•TRC
• EPS
•VDIM
• Dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbe- reich
• PCS (Pre-Crash-Sicherheitssystem)
• LTA (Spurleitassistent)
• RSA (Verkehrsschilderkennung) (je
nach Ausstattung)
• Automatisches Fernlicht
• Reifendruck-Warnsystem
• Toyota-Einparkhilfe (je nach Ausstat-
tung)
• PKSB (Einpark-Bremsassistent) (je
nach Ausstattung)
• Monitor der Toyota-Einparkhilfe (je nach
Ausstattung)
• Kameragestützter Panorama-Bildschirm (je nach Ausstattung)
• BSM(Toter-Winkel-Monitor)
• Navigationssystem (je nach Ausstat- tung)
Es können nicht nur die folgenden
Systeme nicht voll genutzt werden, son-
dern es kann auch negative Auswirkungen auf die Antriebsstrang-Elemente haben:
• E-Four
■Geschwindigkeitsbegrenzung, wenn das Notrad verwendet wird (Fahr-
zeuge mit einem Notrad)
Fahren Sie maximal mit 80 km/h, wenn ein
Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen
Geschwindigkeiten ausgelegt. Das Nicht-
beachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen oder
schweren Verletzungen führen.
■Nach dem Gebrauch der Werkzeuge und des Wagenhebers
Verstauen Sie vor Antritt der Fahrt alle
Werkzeuge und den Wagenheber sicher
an den vorgesehenen Aufbewahrungsor- ten, um das Risiko von Verletzungen bei
einer Kollision oder plötzlichem Bremsen
zu verringern.
HINWEIS
■Seien Sie vorsichtig beim Überfahren
von Bodenwellen, wenn ein Notrad am Fahrzeug montiert ist (Fahrzeuge
mit einem Notrad)
Durch das Notrad liegt das Fahrzeug im
Vergleich zur Fahrt mit normalen Reifen tiefer. Vorsicht beim Fahren auf unebenen
Straßenbelägen.

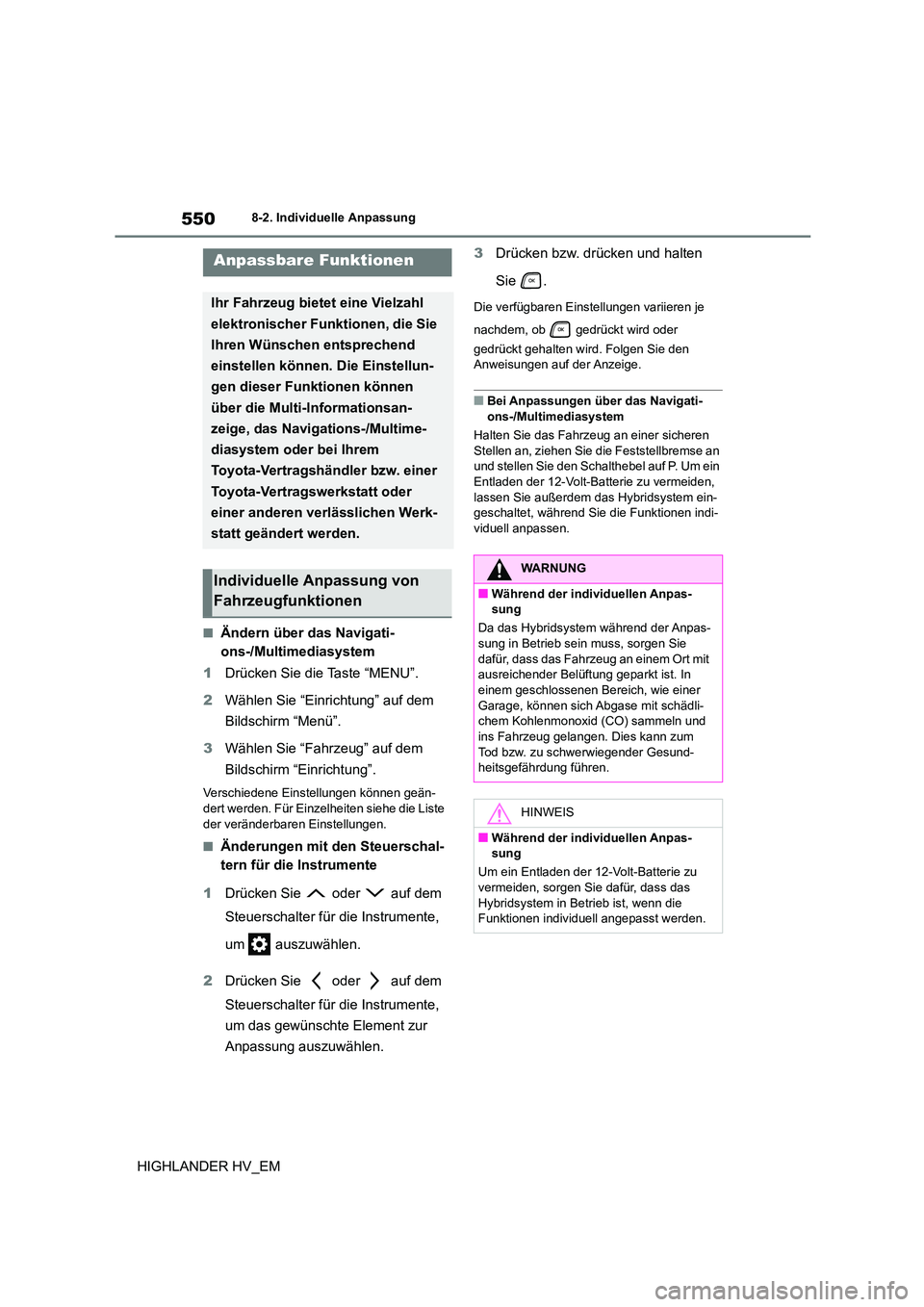

5508-2. Individuelle Anpassung
HIGHLANDER HV_EM
8-2.Individuelle Anpassung
■Ändern über das Navigati-
ons-/Multimediasystem
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Fahrzeug” auf dem
Bildschirm “Einrichtung”.
Verschiedene Einstellungen können geän-
dert werden. Für Einzelheiten siehe die Liste der veränderbaren Einstellungen.
■Änderungen mit den Steuerschal-
tern für die Instrumente
1 Drücken Sie oder auf dem
Steuerschalter für die Instrumente,
um auszuwählen.
2 Drücken Sie oder auf dem
Steuerschalter für die Instrumente,
um das gewünschte Element zur
Anpassung auszuwählen.
3 Drücken bzw. drücken und halten
Sie .
Die verfügbaren Einstellungen variieren je
nachdem, ob gedrückt wird oder
gedrückt gehalten wird. Folgen Sie den
Anweisungen auf der Anzeige.
■Bei Anpassungen über das Navigati- ons-/Multimediasystem
Halten Sie das Fahrzeug an einer sicheren
Stellen an, ziehen Sie die Feststellbremse an
und stellen Sie den Schalthebel auf P. Um ein Entladen der 12-Volt-Batterie zu vermeiden,
lassen Sie außerdem das Hybridsystem ein-
geschaltet, während Sie die Funktionen indi- viduell anpassen.
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl
elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend
einstellen können. Die Einstellun-
gen dieser Funktionen können
über die Multi-Informationsan-
zeige, das Navigations-/Multime-
diasystem oder bei Ihrem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt geändert werden.
Individuelle Anpassung von
Fahrzeugfunktionen
WARNUNG
■Während der individuellen Anpas-
sung
Da das Hybridsystem während der Anpas-
sung in Betrieb sein muss, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit
ausreichender Belüftung geparkt ist. In
einem geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädli-
chem Kohlenmonoxid (CO) sammeln und
ins Fahrzeug gelangen. Dies kann zum Tod bzw. zu schwerwiegender Gesund-
heitsgefährdung führen.
HINWEIS
■Während der individuellen Anpas-
sung
Um ein Entladen der 12-Volt-Batterie zu vermeiden, sorgen Sie dafür, dass das
Hybridsystem in Betrieb ist, wenn die
Funktionen individuell angepasst werden.
