Yaris OM52L09SE
4-5. Använda förarstödsystem
nReglage för farthållareAvståndskontroll bil-till-bil,
reglage
”+RES”, knapp
Urkoppling, reglage
”–SET”, knapp
Farthållare, huvudreglage
VARNING
nInnan du använder den aktiva
farthållaren
lSäkerheten under körning är helt
och hållet förarens ansvar. Förlita
dig inte enbart på systemet, kör
säkert genom att alltid vara upp-
märksam på omgivningen.
lDen aktiva farthållaren bidrar med
körassistans för att minska förarens
arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande fordon på korrekt
sätt: sid. 186
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 187
lStäll in lämplig hastighet beroende
på hastighetsgräns, trafikflöde,
vägens skick, väderförhållanden,
etc. Föraren ansva rar för att kont-
rollera den inställda hastigheten.
lÄven om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållan-
det som föraren observerar. Därför
måste föraren alltid vara uppmärk-
sam och bedöma faran i varje situa-
tion och köra säkert. Att enbart för-
lita sig på systemet eller låta syste-
met ansvara för säkerheten under
körning kan leda till en olycka som
kan resultera i svåra eller livsho-
tande skador.
lÄndra den aktiva farthållaren med
radar från 0 km/tim med farthållark-
nappen till avstängt läge när den
inte används.
nVarningar beträffande bilens
förarstödssystem
Observera följande säkerhetsanvis-
ningar eftersom det finns begräns-
ningar i assistansen som systemet
kan ge. I annat fall kan en olycka
orsakas som kan leda till svåra eller
livshotande skador.
lAssisterar föraren att mäta uppfölj-
ningsavstånd
Den aktiva farthållaren är endast
avsedd att hjälpa föraren fastställa
avståndet mellan den egna bilen och
ett förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt.
Föraren måste fo rtfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
OM52L09SE.book Page 178 Monday, January 4, 2021 5:46 PM

179
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
VARNING
lAssisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren fastställer
huruvida avståndet mellan förarens
egen bil och ett framförvarande for-
don är inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför abso-
lut nödvändigt för föraren att alltid
vara uppmärksam och bedöma san-
nolikheten av en fara i varje given
situation.
lAssisterar föraren att framföra bilen
Den aktiva farthållaren med radar
innehåller inga funktioner som kan
förhindra eller undvika kollisioner med
framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste därför föraren ta omedelbar
och direkt kontroll av bilen och agera
på nödvändigt sätt för att garantera
säkerhet för alla som är involverade.
nSituationer när det är olämpligt
att använda aktiv farthållare
Använd inte den aktiva farthållaren i
någon av följande situationer. Föraren
kan förlora kontrollen över bilen vilket
kan orsaka en olycka och eventuellt
leda till allvarliga eller livshotande
skador.
lVägar där det förekommer fotgäng-
are, cyklister etc.
lI tung trafik
lPå vägar med tvära kurvor
lPå slingrande vägar
lPå hala vägar, t.ex. när vägbanan
är våt, isig eller snötäckt
lI branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning ned-
för branta backar.
lVid påfarter till motorvägar
lOm väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
lOm regn, snö, etc täcker radarns
eller frontkamerans främre yta
lI trafikförhållanden som kräver upp-
repad acceleration och inbromsning
lUnder bogsering i nödsituation
lOm avståndsvarningssummern
hörs ofta
OM52L09SE.book Page 179 Monday, January 4, 2021 5:46 PM

185
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
När den aktuella inställda hastig-
heten är högre än den detekte-
rade hastighetsgränsen
Håll reglaget ”–SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. ( sid. 355)
När den aktiva farthållaren med
radar och vägskyltsigenkänning är
aktiverad och föraren kör nedför en
backe kan körhastigheten komma
att överskrida den inställda hastig-
heten.
I sådant fall markeras den visade
inställda körhastigheten och föra-
ren uppmärksammas med en sum-
merton.
nDen aktiva farthållaren kan ställas
in när
lVäxelspaken är i område 2 eller
högre.
lBeroende på läget kan funktionen
ställas in på följande hastigheter:
• Avståndshållningsläge bil-till-bil:
Över cirka 30 km/tim
• Läge för farthållning: Över cirka 30 km/tim
nAccelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för avstånd-
skontroll bil-till-bil kan bilen sakta in
under den inställda hastigheten för att
hålla avståndet till den framförvarande
bilen.
nVal av växelläge
Välj ett växelläge enligt körhastigheten.
Om motorns varvtal är för högt eller för
lågt kan avståndskontrollen avslutas
automatiskt.
nAutomatisk avstängning av läget
för avståndshålln ing bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
lBilens hastighet sjunker under cirka
25 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är
avstängt.
lSensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något
föremål.
lBromsen i det aktiva krockskyddet är
aktiverad.
lNär växelspaken är i N eller kopp-
lingspedalen är nedtrampad under en
viss tid, eller längre.
lParkeringsbromsen är ansatt.
Om körning med avståndskontroll bil-till-
bil kopplas bort automatiskt av andra
orsaker än ovanstående kan ett fel ha
uppstått i systemet. Kontakta en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
Aktivera/inaktivera den
aktiva farthållaren med radar
och vägskyltsigenkänning
OM52L09SE.book Page 185 Monday, January 4, 2021 5:46 PM

186
Yaris OM52L09SE
4-5. Använda förarstödsystem
nAutomatisk inaktivering av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
lDen verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
lBilens hastighet sjunker under cirka
30 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är
avstängt.
lBromsen i det aktiva krockskyddet är
aktiverad.
lNär växelspaken är i N eller kopp-
lingspedalen är nedtrampad under en
viss tid, eller längre.
lParkeringsbromsen är ansatt.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nDen aktiva farthållaren med vägs-
kyltsigenkänning fungerar eventu-
ellt inte på rätt sätt:
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas eftersom den aktiva
farthållaren med radar och med vägs-
kyltsigenkänning eventuellt inte fungerar
på rätt sätt i förhållanden när RSA even-
tuellt inte aktivera s eller gör korrekt
detektering ( sid. 191).
I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen
genom att reglaget ”+RES”/”–SET” hålls
intryckt.
lOm ingen information om hastighets-
gränsen finns
lNär den detekterade hastighetsgrän-
sen är densamma som den inställda
hastigheten.
lOm den detekterade hastighetsgrän-
sen är utanför has tighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
nBromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en funktionsstör-
ning.
nVarningsmeddelanden och sum-
mertoner för den aktiva farthållaren
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Läs
meddelandet och följ anvisningarna om
ett varningsmeddelande visas på infor-
mationsdisplayen. ( sid. 154, 317)
nOm sensorn inte tycks känna av
framförvarande fordon på korrekt
sätt:
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( sid. 183).
lFordon som plötsligt kör in framför dig
lFordon som kör sakta
lFordon som inte kör i samma körfält
lFordon som är mindre baktill (t.ex.
släp utan last)
lMotorcyklar som färdas i samma kör-
fält
OM52L09SE.book Page 186 Monday, January 4, 2021 5:46 PM

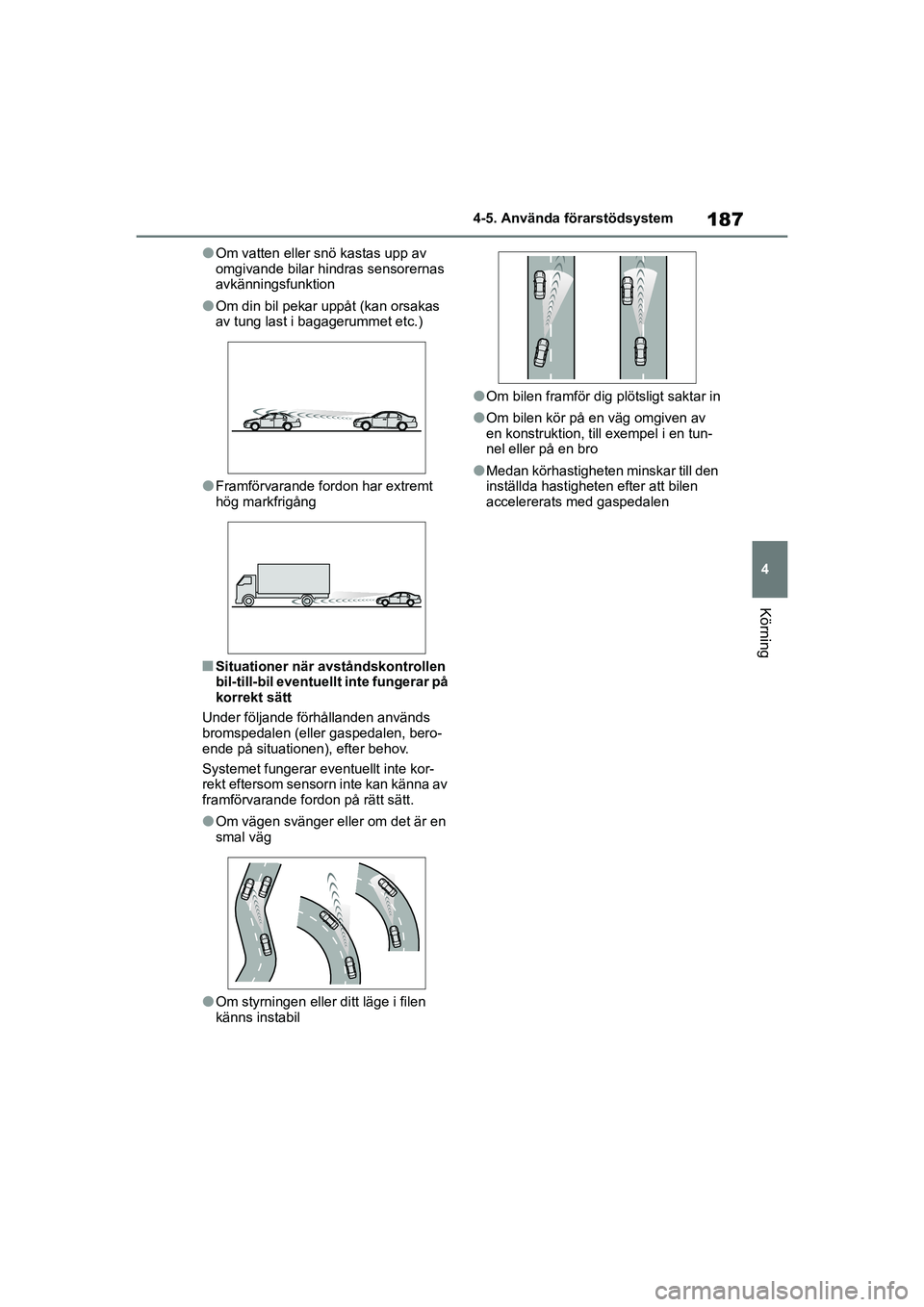

187
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
lOm vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
lOm din bil pekar uppåt (kan orsakas
av tung last i bagagerummet etc.)
lFramförvarande fordon har extremt
hög markfrigång
nSituationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen, bero-
ende på situationen), efter behov.
Systemet fungerar eventuellt inte kor-
rekt eftersom sensorn inte kan känna av
framförvarande fordon på rätt sätt.
lOm vägen svänger eller om det är en
smal väg
lOm styrningen eller ditt läge i filen
känns instabil
lOm bilen framför dig plötsligt saktar in
lOm bilen kör på en väg omgiven av
en konstruktion, till exempel i en tun-
nel eller på en bro
lMedan körhastigheten minskar till den
inställda hastigheten efter att bilen
accelererats med gaspedalen
OM52L09SE.book Page 187 Monday, January 4, 2021 5:46 PM

198
Yaris OM52L09SE
4-5. Använda förarstödsystem
nNär ”Blind Spot Monitor Unavaila-
ble See Owner’s Manual” (BSM ej
tillgänglig Se bilens instruktions-
bok) visas på informationsdis-
playen
Is, snö, lera, etc kan ha fastnat på
ytorna kring sensorerna på bakre stöt-
fångaren. ( sid. 198) Systemet bör
återgå till det normala när is, snö, lera,
etc avlägsnas från bakre stötfångaren.
Dessutom fungerar sensorn eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
nOm ”Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Funktions-
störning i BSM Besök återförsälja-
ren) visas på informationsdis-
playen
En störning i sensorn kan ha uppstått,
eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kont-
rollera bilen.
nSpecialanpassningar
Vissa funktioner kan specialinställas.
( sid. 355)
VARNING
nSe till att systemet kan fungera
korrekt
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida. Obser-
vera följande för att säkerställa att
dödavinkelvarnaren kan fungera kor-
rekt.
lHåll alltid sensorerna och omgi-
vande ytor på bakre stötfångaren
rena.
Om en sensor eller den omgivande
ytan på bakre stötfå ngaren är smutsig
eller snötäckt kommer dödavinkelvar-
naren eventuellt inte att fungera och
ett varningsmeddelande ( sid. 198)
visas. Ta i så fall bort smuts eller snö.
Kör bilen med alla driftsförutsättning-
arna för BSM-funktionen ( sid. 201)
uppfyllda i cirka 10 minuter. Om var-
ningsmeddelandet inte försvinner ska
du låta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kontroll-
era bilen.
lSätt inte fast tillbehör, dekaler
(inklusive trans parenta dekaler),
aluminiumtejp eller andra föremål
på en sensor eller på ytan runt sen-
sorn på bakre stötfångaren.
OM52L09SE.book Page 198 Monday, January 4, 2021 5:46 PM

199
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
Använd kontrollerna på ratten att
sätta på/stänga av funktionen.
1Tryck på / på ratten och
välj .
2 Tryck på / på ratten för
att välja , och tryck sedan på
.
nFordon som kan detekteras av dödavinkelvarnaren
Dödavinkelvarnaren använder radarsensorer på sidorna i bak för att detek-
tera bakomvarande fordon i angränsande körfält och informerar föraren om
deras närvaro med indikatorer på ytterbackspeglarna.
VARNING
lUtsätt inte sensorn eller den omgi-
vande ytan på bakre stötfångaren
för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan stör ningar uppstå i sys-
temet och fordon känns eventuellt
inte av på rätt sätt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen i föl-
jande situationer.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
lTa inte isär sensorn.
lGör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
lOm en sensor eller bakre stötfång-
aren behöver tas bort/monteras
eller bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lLackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
Sätta på/stänga av
dödavinkelvarnaren
Dödavinkelvarnare, funktion
OM52L09SE.book Page 199 Monday, January 4, 2021 5:46 PM

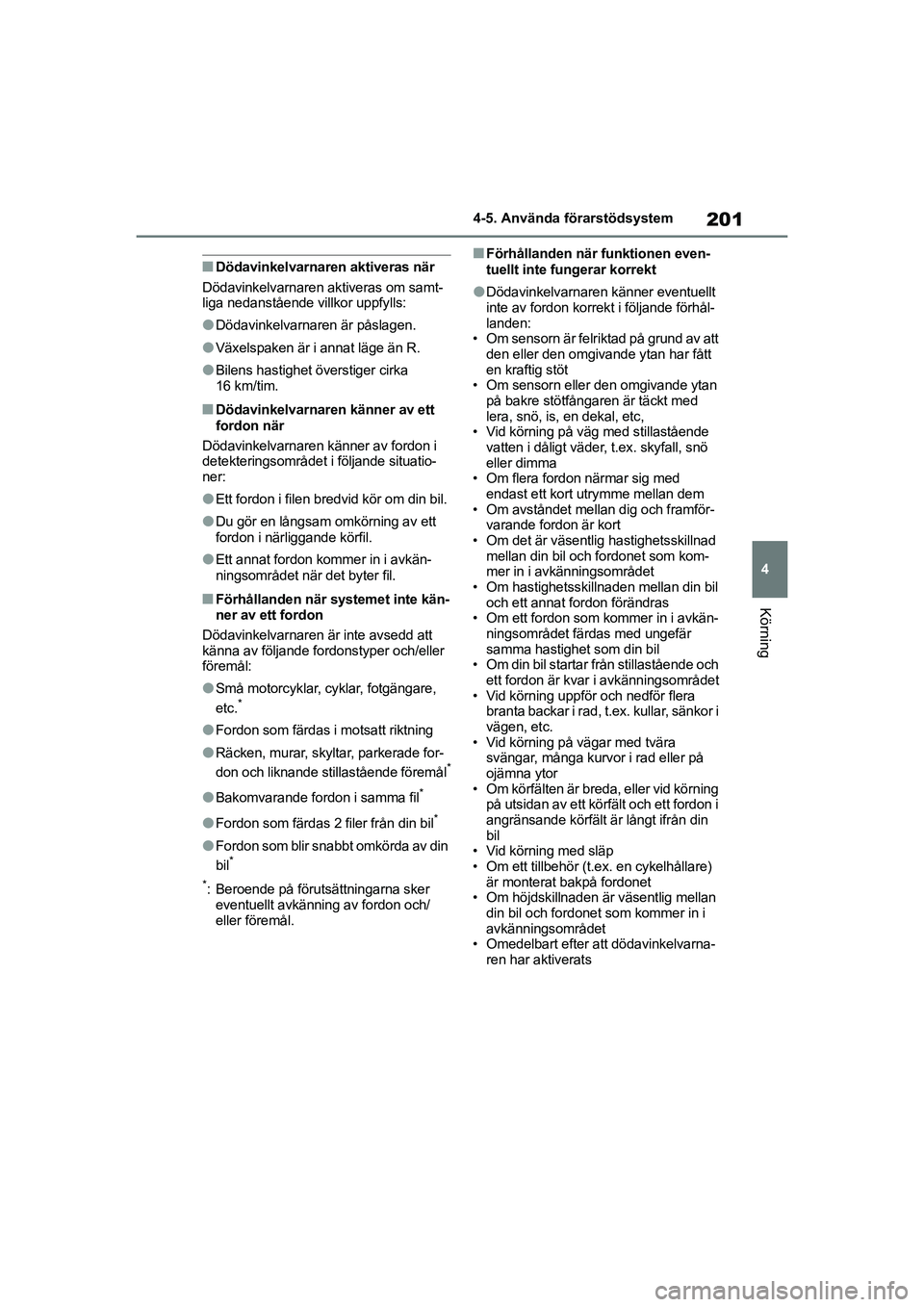

201
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
nDödavinkelvarnaren aktiveras när
Dödavinkelvarnaren aktiveras om samt-
liga nedanstående villkor uppfylls:
lDödavinkelvarnaren är påslagen.
lVäxelspaken är i annat läge än R.
lBilens hastighet öv erstiger cirka
16 km/tim.
nDödavinkelvarnaren känner av ett
fordon när
Dödavinkelvarnaren känner av fordon i
detekteringsområdet i följande situatio-
ner:
lEtt fordon i filen bredvid kör om din bil.
lDu gör en långsam omkörning av ett
fordon i närliggande körfil.
lEtt annat fordon kommer in i avkän-
ningsområdet när det byter fil.
nFörhållanden när systemet inte kän-
ner av ett fordon
Dödavinkelvarnaren är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som färdas i motsatt riktning
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål*
lBakomvarande fordon i samma fil*
lFordon som färdas 2 filer från din bil*
lFordon som blir snabbt omkörda av din
bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon och/
eller föremål.
nFörhållanden när funktionen even-
tuellt inte fungerar korrekt
lDödavinkelvarnaren känner eventuellt
inte av fordon korrekt i följande förhål-
landen:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har fått
en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framför- varande fordon är kort
• Om det är väsentlig hastighetsskillnad
mellan din bil och fordonet som kom-
mer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil
och ett annat fordon förändras
• Om ett fordon som kommer in i avkän- ningsområdet färdas med ungefär
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsområdet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i
vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i
angränsande körfält är långt ifrån din
bil
• Vid körning med släp
• Om ett tillbehör (t.ex. en cykelhållare) är monterat bakpå fordonet
• Om höjdskillnaden är väsentlig mellan din bil och fordonet som kommer in i
avkänningsområdet
• Omedelbart efter att dödavinkelvarna- ren har aktiverats
OM52L09SE.book Page 201 Monday, January 4, 2021 5:46 PM
