1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
COROLLA HV_TMUK_EL
■Disattivazione del sensore
anti-intrusione
Se si lasciano animali o altri oggetti in
movimento all'interno del veicolo, assi-
curarsi di disattivare il sensore
anti-intrusione prima di impostare
l'allarme, poiché risponderà al movi-
mento all'interno del veicolo.
1 Portare l'interruttore power in posi-
zione off.
2 Premere l'interruttore di disattiva-
zione del sensore anti-intrusione.
Premere nuovamente l'interruttore per riatti- vare il sensore anti-intrusione.
Ogni volta che il sensore anti-intrusione è
disinserito/impostato, un messaggio verrà
visualizzato sul di splay multifunzione.
■Disattivazione e riattivazione automa- tica del sensore anti-intrusione
●L'allarme viene comunque impostato anche quando il sensore anti-intrusione è
disinserito.
●Dopo il disinserimento del sensore
anti-intrusione, premendo l'interruttore
power o sbloccando le porte mediante la funzione di apertura (se presente) o il
radiocomando a distanza, si riattiverà il
sensore anti-intrusione.
●Il sensore anti-intrusione verrà riattivato
automaticamente alla disattivazione del sistema di allarme.
■Considerazioni sul rilevamento da parte
del sensore anti-intrusione
Il sensore può far scat tare l'allarme nelle
seguenti situazioni:
●Persone o animali domestici si trovano
all'interno del veicolo.
●È aperto un finestrino o il tetto apribile
panoramico (se presente).
In questo caso, il sensore potrebbe rilevare:
• Il vento o il movimento di oggetti, ad esem-
pio foglie e insetti al l'interno del veicolo • Onde ultrasoniche emesse da dispositivi
come i sensori anti-intrusione di altri veicoli
• Il movimento di persone all'esterno del vei- colo
●Vi sono piccoli inse tti quali falene o mosche all'interno del veicolo.
●All'interno del veicolo sono presenti oggetti instabili, quali accessori non fissati o abiti
appesi ai ganci appendiabiti.
●Il veicolo è stato parcheggiato in un luogo
soggetto ad elevate vibrazioni o rumori, ad
esempio in un'autorimessa.

1061-5. Impianto antifurto
COROLLA HV_TMUK_EL
●Si toglie del ghiaccio o della neve dal vei- colo, sottoponendolo a impatti o vibrazioni
ripetute.
●Il veicolo si trova al l'interno di un autola- vaggio automatico o ad alta pressione.
●Il veicolo subisce impatti, ad esempio gran-dine, fulmini e altri tipi di impatti ripetuti o
vibrazioni.
NOTA
■Per garantire il corretto funziona- mento del sensore anti-intrusione
●Per garantire il corretto funzionamento dei sensori, non toccarli né coprirli.
●Non spruzzare deodoranti o altri prodotti
direttamente nei fori del sensore.
●Installando accessori non originali Toyota o lasciando oggetti tra il sedile
del guidatore e il sedile del passeggero
anteriore, le prestazioni di rilevamento potrebbero risultare ridotte.

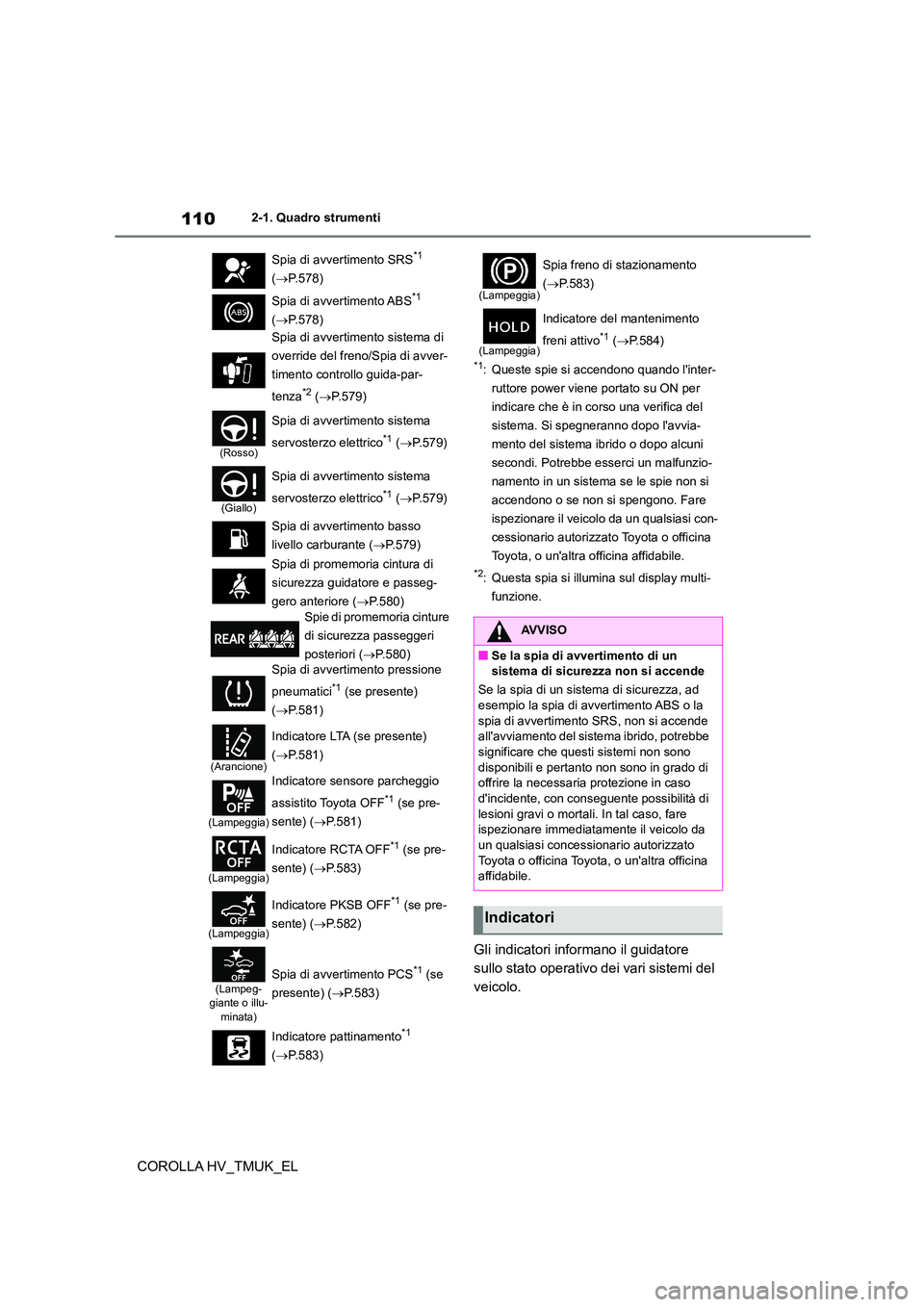

1102-1. Quadro strumenti
COROLLA HV_TMUK_EL
*1: Queste spie si accendono quando l'inter-
ruttore power viene portato su ON per
indicare che è in corso una verifica del
sistema. Si spegneranno dopo l'avvia-
mento del sistema ibrido o dopo alcuni
secondi. Potrebbe esserci un malfunzio-
namento in un sistema se le spie non si
accendono o se non si spengono. Fare
ispezionare il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
*2: Questa spia si illumina sul display multi-
funzione.
Gli indicatori informano il guidatore
sullo stato operativo dei vari sistemi del
veicolo.
Spia di avvertimento SRS*1
( P.578)
Spia di avvertimento ABS*1
( P.578)
Spia di avvertimento sistema di
override del freno/Spia di avver-
timento controllo guida-par-
tenza*2 ( P.579)
(Rosso)
Spia di avvertimento sistema
servosterzo elettrico*1 ( P.579)
(Giallo)
Spia di avvertimento sistema
servosterzo elettrico*1 ( P.579)
Spia di avvertimento basso
livello carburante ( P.579)
Spia di promemoria cintura di
sicurezza guidatore e passeg-
gero anteriore ( P.580)
Spie di promemoria cinture
di sicurezza passeggeri
posteriori ( P.580) Spia di avvertimento pressione
pneumatici*1 (se presente)
( P.581)
(Arancione)
Indicatore LTA (se presente)
( P.581)
(Lampeggia)
Indicatore sensore parcheggio
assistito Toyota OFF*1 (se pre-
sente) ( P.581)
(Lampeggia)
Indicatore RCTA OFF*1 (se pre-
sente) ( P.583)
(Lampeggia)
Indicatore PKSB OFF*1 (se pre-
sente) ( P.582)
(Lampeg- giante o illu-minata)
Spia di avvertimento PCS*1 (se
presente) ( P.583)
Indicatore pattinamento*1
( P.583)
(Lampeggia)
Spia freno di stazionamento
( P.583)
(Lampeggia)
Indicatore del mantenimento
freni attivo*1 ( P.584)
AVVISO
■Se la spia di avvertimento di un
sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, ad
esempio la spia di avvertimento ABS o la spia di avvertimento SRS, non si accende
all'avviamento del sistema ibrido, potrebbe
significare che questi sistemi non sono disponibili e pertanto non sono in grado di
offrire la necessaria protezione in caso
d'incidente, con cons eguente possibilità di lesioni gravi o mortali. In tal caso, fare
ispezionare immediatamente il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indicatori

111
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
COROLLA HV_TMUK_EL
Indicatore di direzione ( P.264)
Indicatore fanali posteriori
( P.270)
Indicatore abbaglianti ( P.271)
Indicatore sistema abbaglianti
adattivi (se presente) ( P.276)
Indicatore abbaglianti automa-
tici (se presente) ( P.273)
Indicatore fendinebbia (se pre-
senti) ( P.279)
Indicatore retronebbia (se pre-
senti) ( P.279)
Spia di avvertimento PCS*1, 2
(se presente) ( P.301)
Indicatore regolatore della velo-
cità di crociera (se presente)
( P.316, 327)
Indicatore regolatore della velo-
cità di crociera a radar dinamico
(se presente) ( P.316)
Indicatore regolatore della velo-
cità di crociera “SET” (se pre-
sente) ( P.316, 327)
*3
Indicatore LTA (se presente)
( P.311)
Indicatori specchietti retrovisori
esterni BSM*4, 5, 6 (se presenti)
( P.337)
Indicatore BSM (se presente)
( P.337)
Indicatore sensore parcheggio
assistito Toyota OFF*1, 2 (se pre-
sente) ( P.353)
Indicatore RCTA OFF*1, 2 (se
presente) ( P.361)
Indicatore PKSB OFF*1, 2 (se
presente) ( P.365)
Indicatore limitatore di velocità
(se presente) ( P.330)
Indicatore S-IPA*1 (se presente)
( P.383)
(Lampeggia)
Indicatore pattinamento*1
( P.410)
Indicatore VSC OFF*1, 2
( P.411)
Indicatore sistema di aper-
tura/avviamento intelligente*7
( P.251)
Indicatore “READY” ( P.251)
Indicatore modalità di guida EV
( P.255)
Spia freno di stazionamento
( P.265)
Indicatore del mantenimento
freni in standby*1 ( P.268)
Indicatore del mantenimento
freni attivo*1 ( P.268)
Indicatore EV ( P.87)
Indicatore di bassa temperatura
esterna*8 ( P.113, 117)
Indicatore di sicurezza ( P.95,
103)
Indicatore “PASSENGER
AIR BAG”*1, 9 ( P.50)
Indicatore modalità di guida Eco
( P.407)
Indicatore modalità Sport (se
presente) ( P.407)
Indicatore modalità personaliz-
zata (se presente) ( P.407)
Indicatore modalità comfort (se
presente) ( P.407)

1342-1. Quadro strumenti
COROLLA HV_TMUK_EL
base alla luminosità ambientale.
■Visualizzazione stato dei sistemi
di supporto alla guida
Visualizza lo stato operativo dei sistemi
seguenti:
 Regolatore della velocità di crociera
a radar dinamico con settore di velo-
cità (se presente) ( P.316)
 LTA (Sistema di tracciamento della
corsia) (se presente) ( P.306)
I dettagli del contenuto visualizzato sul
display head-up possono differire da quelli
visualizzati sul display multifunzione. Per
informazioni dettagliate, fare riferimento alla
spiegazione di ciascun sistema.
■Area del display collegato al
sistema di navigazione (se pre-
sente)
Vengono visualizzati gli elementi
seguenti collegati al sistema di naviga-
zione:
 Nome della via
 Guida percorso verso una destina-
zione
 Bussola (display head-up)
Verranno presentate visualizzazioni a
comparsa per i sistemi seguenti,
quando necessario:
■Sistemi di supporto alla guida
Visualizza un messaggio di avverti-
mento/suggerimento/consiglio oppure
lo stato di funzionamento di ogni rela-
tivo sistema.
 PCS (Sistema pre-collisione) (se
presente) ( P.299)
 Sensore parcheggio assistito Toyota
(se presente) ( P.352)
 PKSB (Freno di supporto al parcheg-
gio) (se presente) ( P.365)
 Sistema di override del freno
( P.237)
 Controllo guida-partenza (P.238)
I dettagli del contenuto visualizzato sul
display head-up possono differire da quelli
visualizzati sul disp lay multifunzione. Per
informazioni dettagliate, fare riferimento alla
spiegazione di ciascun sistema.
■Icona
Visualizzata quando un messaggio di
avvertimento viene visualizzato sul
display multifunzione. ( P.586)
AVVISO
■Precauzione per la modifica delle impostazioni del display head-up
Se il sistema ibrido è in funzione mentre si
modificano alcune impostazioni sul
display, assicurarsi che il veicolo sia par- cheggiato in un luogo con adeguata venti-
lazione. In un luogo chiuso come un
garage, i gas di scarico come il pericoloso monossido di carbonio (CO) potrebbero
accumularsi e penetrare all'interno del vei-
colo. Ciò potrebbe avere conseguenze per la salute gravi o mortali.
NOTA
■Quando si modificano le imposta-
zioni del display head-up
Per evitare che la batteria a 12 Volt si sca-
richi, assicurarsi che il sistema ibrido sia in funzione mentre si modificano le imposta-
zioni del display head-up.
Area di visualizzazione legata
al sistema di navigazione/stato
dei sistemi di supporto alla
guida (se presente)
Visualizzazione a comparsa

145
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
COROLLA HV_TMUK_EL
3-2.Apertura, chiusura e bloccaggio delle porte
■Funzione di apertura (se presente)
Portare con sé la chiave elettronica per
attivare questa funzione.
1 Afferrare la maniglia della porta
anteriore per sbloccare tutte le
porte.*
Accertarsi di toccare il sensore posto sul
retro della maniglia.
Le porte non possono essere sbloccate per
3 secondi dopo essere state bloccate.
*: Le impostazioni di sbloccaggio porte pos-
sono essere modificate. ( P.145, 650)
2Toccare il sensore della serratura
(la rientranza posta sul lato della
maniglia della porta anteriore) per
bloccare tutte le porte.
Controllare che la porta sia bloccata salda-
mente.
■Radiocomando a distanza
1 Blocca tutte le porte
Controllare che la porta sia bloccata salda-
mente.
Premere e tenere premuto per chiudere i
finestrini*1e il tetto apribile panoramico.*1, 2
2 Sblocca tutte le porte
Premere e tenere premuto per aprire i fine-
strini*1e il tetto apribile panoramico.*1, 2
*1: Questa impostazione deve essere perso-
nalizzata da un qualsi asi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
*2: Se presente
■Commutazione della funzione di sbloc- caggio porte (veicoli con funzione di
apertura)
È possibile impostare quali porte possano
essere sbloccate dalla funzione di apertura usando il radiocomando a distanza.
1 Portare l'interruttore power in posizione
off.
2 Disattivare il sensore anti-intrusione del
sistema di allarme al lo scopo di evitare un inserimento accidentale dell'allarme
durante il cambio delle impostazioni. (se
presente) ( P.104)
3 Quando la spia sulla superficie della
chiave non è accesa, premere e tenere
premuto o (se presente) per
circa 5 secondi mentre si preme e si tiene
premuto .
Por te laterali
Sbloccaggio e bloccaggio delle
porte dall'esterno

1463-2. Apertura, chiusura e bloccaggio delle porte
COROLLA HV_TMUK_EL
L'impostazione cambia ogni volta che viene eseguita un'operazione, come mostrato di
seguito. (Quando si cambia l'impostazione in
modo continuo, rilasciare i pulsanti, attendere per almeno 5 secondi, quindi ripetere il pas-
saggio 2.)
Per i veicoli con allarme: Per evitare l'attiva-
zione accidentale dell'allarme, sbloccare le
porte utilizzando il radiocomando a distanza, quindi aprire e chiudere una porta dopo aver
modificato le impostazioni. (Se non viene
aperta una porta entro 30 secondi dopo aver
premuto , le porte si bloccheranno nuo-
vamente e l'allarme verrà inserito automati- camente).
Se l'allarme dovesse scattare, disattivarlo
immediatamente. ( P.103)
■Segnali di funzionamento
Le luci intermittenti di emergenza lampeg-
giano per indicare il bloccaggio/sbloccaggio
delle porte mediante la funzione di apertura*o
il radiocomando a distanza. (Bloccate: Una volta; Sbloccate: Due volte)
Suona un cicalino per segnalare che i fine-
strini e il tetto apribile panoramico*sono in funzione.*: Se presente
■Caratteristica di sicurezza
Se una porta non viene aperta entro circa 30 secondi dall'apertura del veicolo mediante la
funzione di apertura (se presente) o il radio-
comando a distanza, la ca ratteristica di sicu- rezza chiude nuovamente a chiave il veicolo
in modo automatico.
■Quando la porta non può essere bloc-
cata dal sensore della serratura sulla superficie della maniglia della porta
anteriore (veicoli con funzione di aper-
tura)
Se non si riesce a bloccare le porte toccando il sensore della serratura con un dito, toccarlo
con il palmo della mano.
Se si indossano guanti, toglierli.
■Cicalino chiusura centralizzata
Se si tenta di bloccare le porte mediante la
funzione di apertura (se presente) o il radio-
comando a distanza quando una di esse non è completamente chiusa, suona un cicalino in
modo continuo per 5 secondi. Chiudere com-
pletamente la porta per disattivare il cicalino e bloccare di nuovo le porte.
■Allarme (se presente)
Bloccando le porte si attiverà il sistema di
allarme. ( P.103)
Display multifun-
zione/segnale acu-
stico
Funzione di sbloc-
caggio
(Veicoli con guida a sinistra)
(Veicoli con guida a destra)
Esterno: 3 segnali
acustici
Interno: Suona una
volta
Tenendo la maniglia
della porta del guida-
tore si sblocca solo la
porta del guidatore.
Tenendo la maniglia
della porta del pas-
seggero anteriore si
sbloccano tutte le
porte.
Esterno: Due segnali
acustici
Interno: Suona una
volta
Tenendo la maniglia
di una delle porte
anteriori si sbloc-
cano tutte le porte.

1543-2. Apertura, chiusura e bloccaggio delle porte
COROLLA HV_TMUK_EL
raneamente e i segnali di funzionamento
indicano che tutte le porte sono state bloc-
cate. Se si preme l'interruttore mentre il por-
tellone posteriore elettrico si sta chiudendo,
l'operazione si interromperà.
■Chiusura del portellone poste-
riore mediante la maniglia del por-
tellone posteriore
Abbassare il porte llone posteriore ser-
vendosi della relativa maniglia, quindi
suona un cicalino e il portellone poste-
riore si chiude automaticamente.
■Apertura/chiusura del portellone
posteriore mediante il sensore
piede
Il portellone posteriore elettrico dotato
di funzione mani libere può essere
aperto e chiuso automaticamente
mediante avvicinamento del piede alla
parte centrale inferiore del paraurti
posteriore e il suo successivo allonta-
namento.
1 Avendo con sé una chiave elettro-
nica, posizionarsi nel raggio di fun-
zionamento del sistema di
apertura/avviamento intelligente.
Sensore piede
Area di rilevamento del funziona-
mento del portellone posteriore elet-
trico dotato di funzione mani libere
Area di rilevamento del funziona-
mento del sistema di aper-
tura/avviamento intelligente
( P.163)
2 Muovere il piede come per dare un
calcio, spostando il piede fino a
circa 10 cm dal paraurti posteriore e
quindi ritirandolo.
• Eseguire l'intera operazione entro 1
secondo.
• Il portellone posteriore non inizia a
funzionare mentre il piede viene rile-
vato sotto il paraurti posteriore.
• Azionare il portellone posteriore elet-
trico dotato di funzione mani libere
senza toccare il paraurti posteriore
con il piede.
• Se nell'abitacolo o nel vano bagagli
è presente un'altra chiave elettro-
nica, potrebbe essere necessario più
tempo del normale perché avvenga
l'operazione.
• Quando piove o in condizioni atmo-
sferiche di umidità, potrebbe essere
necessario un po' più tempo del nor-
