2020 TOYOTA COROLLA HATCHBACK sensor

273
4
OM12L35SE 4-5. Använda körstödssystemen
Körning

Ungefärligt avstånd till föremålet: Mindre än 15 cm*1
*1: Automatisk dämpning av summerton är inaktiverad. ( sid. 273)
*2: Avståndssegmenten blinkar snabbt.
nSummerton och avstånd till
föremål
En summerton hörs när sensorerna
är i drift.
 Summertonen blir tätare ju mer
bilen närmar si g föremålet. När
bilen är närmare föremålet än
cirka 30 cm hörs summertonen
oavbrutet.
 Om två eller fler föremål detekt-
eras samtidigt reagerar summer-
tonen på det närmaste föremålet.
Om ett eller fler föremål kommer
närmare bilen är cirka 30 cm
kommer summertonen att upp-
repa en lång ton följt av snabb-
are ljudsignaler.
 Automatisk dämpning av sum-
merton: Om avståndet mellan
bilen och det detekterade före-
målet inte blir kortare efter att en
summerton börjat ljuda, dämpas
summertonen automatiskt. (Om
avståndet mellan bilen och före-
målet är högst cirka 30 cm kom-
mer funktionen dock inte att
aktiveras.)nJustera volymen för summer-
tonen
Volymen för summertonen kan jus-
teras på informationsdisplayen.
Volymen för summ ertonerna till
Toyota parkeringssensor och
RCTA-funktionen (i förekommande
fall) justeras samtidigt.
Använd kontrollerna på ratten för
att ändra inställningar. ( sid. 106)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , håll sedan
intryckt.
3 Välj önskat ljudvolym och tryck
på .
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
Informationsdisplay*2Ljudsystemets display*2Vindrutedisplay
OM12P55SE.book Page 273 Thursday, November 12, 2020 5:14 PM

274
OM12L35SE4-5. Använda körstödssystemen
nGöra summert
onen ljudlös
En knapp för dämpning av ljudet
visas på informationsdisplayen när ett
föremål detekteras. Gör summerto-
nen ljudlös genom att trycka på .
Ljudnivån för summertonerna till
Toyota parkeringssensor och
RCTA-funktionen (i förekommande
fall) blir ljudlösa samtidigt.
Ljuddämpningen avslutas automa-
tiskt i följande situationer.
 När växelspaken flyttas.
 När körhastigheten överskrider
en viss hastighet.
 När driftsfunkti onen tillfälligt
stängs av.
 När driftsfunktionen stängs av
manuellt.
 När startknappen är tryckt till
avstängt läge.
*: i förekommande fall
Rattmonterade kontroller
Sätta på/stänga av RCTA-funktionen.
När RCTA-funktionen har inaktiverats
tänds indikatorerna RCTA OFF.
Ytterbackspeglar, indikerings-
lampor
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida börjar båda ytterbackspeglarnas
BSM-indikatorer blinka.
Ljudsystemets display (i före-
kommande fall)
RCTA (Backvarnare för
korsande trafik), funktion*
RCTA-funktionen använder
BSM-systemets radarsensorer
som är monterade på bakre
stötfångarens sidor. Den här
funktionen är avsedd att assis-
tera föraren med kontroll av
områden som inte är lätta att
se när bilen backas.
Systemkomponenter
OM12P55SE.book Page 274 Thursday, November 12, 2020 5:14 PM

275
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
Om ett fordon, som närmar sig bakifrån
på höger eller vänster sida detekteras,
visas RCTA-symbolen (
sid. 276) för
den aktuella sidan på ljudsystemets
display. Bilden visar ett exempel på ett
fordon som närmar sig bakifrån på
båda sidor om bilen.
RCTA-summer
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida hörs en summerton. Summertonen
hörs även i cirka 1 sekund omedelbart
efter att RCTA-funktionen har aktive-
rats.
Använd de rattmonterade kontrol-
lerna för att aktivera/inaktivera
RCTA-funktionen. ( sid. 106)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja ”RCTA”, tryck sedan på
.
När RCTA-funktionen har inaktiverats
tänds RCTA OFF-indikatorn
(sid. 92). (Varje gång startknappen
stängs av och därefter tryckts till ON
aktiveras RCTA-funktionen automa-
tiskt.)
nYtterbackspeglar, indikeringslam-
pans synlighet
I starkt solsken kan indikeringen i ytter-
backspegeln vara svår att se.
nRCTA summerton, hörbarhet
RCTA-systemets summerton kan var
svårt att urskilja bland högt ljud, t.ex. om
det är högt ljud i ljudsystemet.
nOm ”RCTA Unavailable” (RCTA inte
tillgänglig) visas på informations-
displayen
Vatten, snö och lera kan finnas kring
sensorerna på bakre stötfångaren.
( sid. 263) Systemet bör återgå till det
normala när vatten, snö, lera, etc.
avlägsnas från ytorna kring sensorerna
på bakre stötfångaren.
Dessutom fungerar systemet eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
nBakre radarsensorer på sidorna
 sid. 263
Sätta på/stänga av
RCTA-funktionen
VARNING
nSäkerhetsvarningar beträffande
systemets funktion
Föraren själv ansva rar för att bilen
framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på
omgivningen.
RCTA-funktionen är endast en kom-
pletterande funktion som uppmärk-
sammar föraren på att ett fordon
närmar sig bakifrån på bilens högra
eller vänstra sida. RCTA-funktionen
fungerar eventuellt inte korrekt under
vissa förhållanden så föraren måste
själv visuellt kontrollera säkerheten.
Att förlita sig alltför mycket på denna
funktion kan resultera i en olycka som
kan leda till svåra eller livshotande
skador.
OM12P55SE.book Page 275 Thursday, November 12, 2020 5:14 PM

276
OM12L35SE4-5. Använda körstödssystemen
nSå här fungerar RCTA-funktionen
RCTA-funktionen använder bakre radarsensorerna för att detektera fordon
som närmar sig bakifrån från höger eller vänster och varnar föraren på
detta genom att indikatorerna på ytterbackspeglarna blinkar och en sum-
merton hörs.
Fordon som närmar sig
Avkänningsområden för bilar som närmar sig
nRCTA-symbol, display
Om ett fordon som närmar sig på
bilens högra eller vänstra sida känns
av visas följande på ljudsystemets
display (i förekommande fall).
 Toyota parkeringsassistans
(i förekommande fall): Fordon
närmar sig på bilens båda sidor
nRCTA-funktionens avkänningsområden
Områdena där fordon kan kännas av beskrivs nedan.
RCTA, funktion
OM12P55SE.book Page 276 Thursday, November 12, 2020 5:14 PM

277
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
Summertonen kan varna föraren
att snabbare fordon längre bort
närmar sig.
Exempel:
nRCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
lStartknappen är i tändningsläge.
lRCTA-funktionen är aktiv.
lVäxelspaken är i R.
lBilens hastighet är lägre än cirka
8 km/tim.
lHastigheten för fordonet som närmar
sig är mellan cirka 8 och 28 km/tim.
nJustera volymen för summertonen
Volymen för summertonen kan justeras
på informationsdisplayen. Volymen för
summertonerna till Toyota parkerings-
sensor och RCTA-funktionen justeras
samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. ( sid. 106) 1
Tryck på eller för att välja
.
2 Tryck på eller för att
välja”RCTA”, håll sedan
intryckt.
3 Välj önskat ljudvolym och tryck på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
nGöra summertonen ljudlös
En knapp för dämpning av ljudet visas
på informationsdisplayen när ett föremål
detekteras. Gör summertonen ljudlös
genom att trycka på .
Summertonerna till Toyota parkerings-
sensor och RCTA-funktionen blir ljud-
lösa samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer.
lNär växelspaken flyttas.
lNär körhastigheten överskrider en
viss hastighet.
lNär driftsfunktionen ti llfälligt stängs av.
lNär driftsfunktionen stängs av manuellt.
lNär startknappen är tryckt till avstängt
läge.
nFörutsättningar när RCTA-funktio-
nen inte känner av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
Hastighet för
fordonet som närmar sig Ungefärlig
varselsträcka
28 km/tim (snabb)20 m
8 km/tim
(långsam)5,5 m
OM12P55SE.book Page 277 Thursday, November 12, 2020 5:14 PM

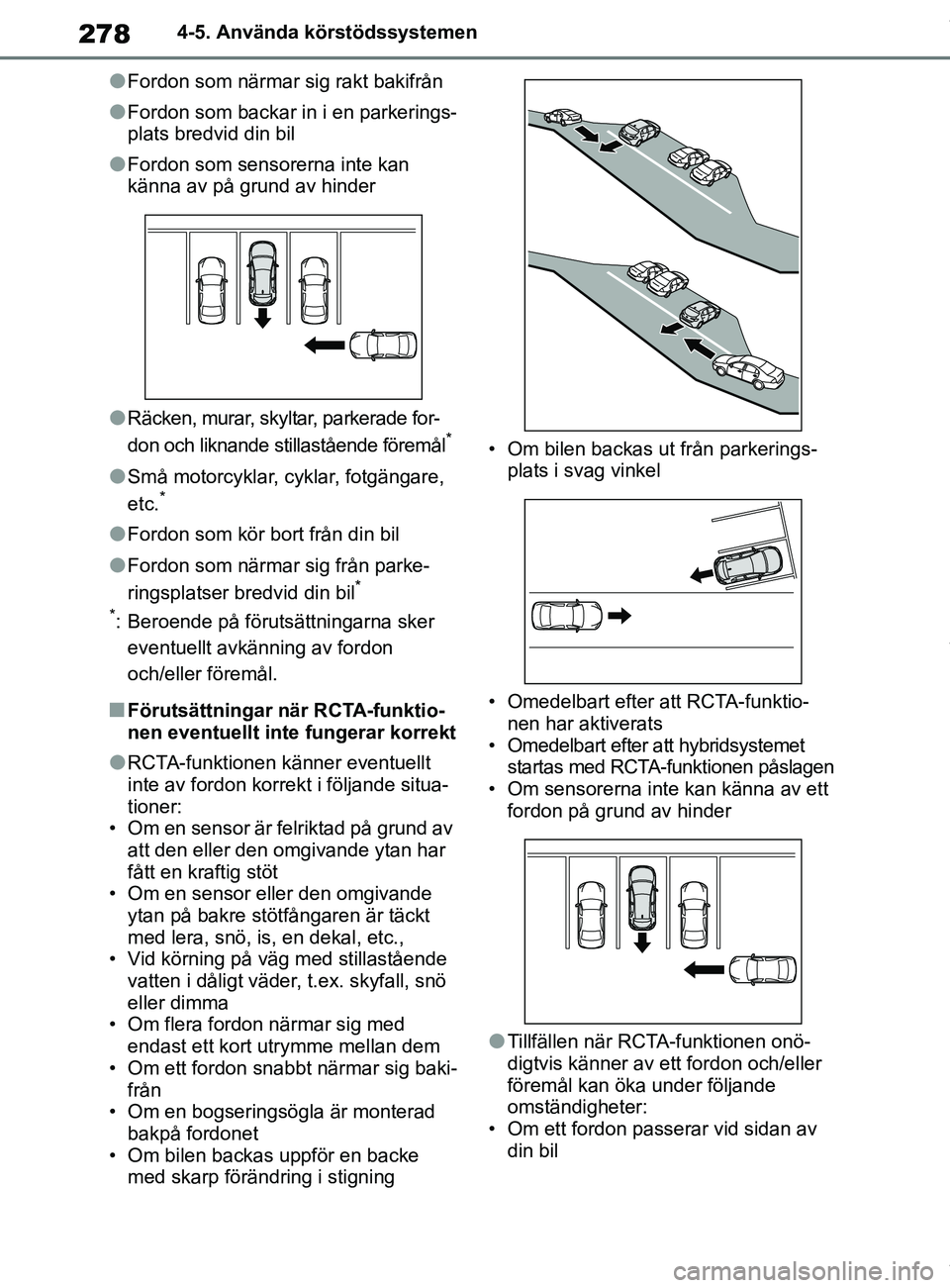

278
OM12L35SE4-5. Använda körstödssystemen
lFordon som närmar sig rakt bakifrån
lFordon som backar in i en parkerings-
plats bredvid din bil
lFordon som sensorerna inte kan
känna av på grund av hinder
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål*
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som kör bort från din bil
lFordon som närmar sig från parke-
ringsplatser bredvid din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon
och/eller föremål.
nFörutsättningar när RCTA-funktio-
nen eventuellt inte fungerar korrekt
lRCTA-funktionen känner eventuellt
inte av fordon korrekt i följande situa-
tioner:
• Om en sensor är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• Om en sensor eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon snabbt närmar sig baki- från
• Om en bogseringsögla är monterad
bakpå fordonet
• Om bilen backas uppför en backe med skarp förändring i stigning • Om bilen backas ut från parkerings-
plats i svag vinkel
• Omedelbart efter att RCTA-funktio- nen har aktiverats
• Omedelbart efter att hybridsystemet startas med RCTA-funktionen påslagen
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
lTillfällen när RCTA-funktionen onö-
digtvis känner av ett fordon och/eller
föremål kan öka under följande
omständigheter:
• Om ett fordon passerar vid sidan av din bil
OM12P55SE.book Page 278 Thursday, November 12, 2020 5:14 PM

279
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
• Om en bogseringsögla är monterad
bakpå fordonet
*: i förekommande fall
nIntelligent autobroms, funk-
tion (för statiska föremål)
(i förekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en
vägg, inom detektionsområdet vid
körning med låg hastighet, eller vid
backning. ( sid. 285)
nIntelligent autobroms (korsande
trafik bakom bilen) (i förekom-
mande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när
den backas. ( sid. 291)
PKSB (Intelligent
autobroms)*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med
ett detekterat föremål är hög
aktiveras en varning som upp-
manar föraren att göra en
undanmanöver. Om systemet
bedömer att sannolikheten av
en kollision med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
OM12P55SE.book Page 279 Thursday, November 12, 2020 5:14 PM

280
OM12L35SE4-5. Använda körstödssystemen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på informations-
displayen. Samtliga funktioner för den
intelligenta autobromsen (statiska
föremål och korsande trafik bakom
bilen) aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrol-
lerna för att aktivera/inaktivera den
intelligenta autobromsen.
(
 sid. 106)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
När den intelligenta autobromsen har
inaktiverats tänds indikatorn PKSB OFF
( sid. 92).
Återaktivera systemet efter inaktivering
genom att välja på informationsdis-
playen, välj och därefter On. Om
systemet inaktiveras med den här
metoden återaktiveras det inte genom
att startknappen stängs av och sedan
trycks till ON.
Om hybridsystemets uteffektbegräns-
ningsreglering eller bromsreglering är
aktiverad hörs en summerton och ett
meddelande visas på ljudsystemets dis-
play (i förekommande fall) och informa-
tionsdisplayen för att uppmärksamma
föraren. På modeller med vindrutedisplay
(i förekommande fall) visar vindrutedis-
playen samma meddelande som infor-
mationsdisplayen.
VARNING
nBegränsningar i det intelligenta
autobromssystemet
Förlita dig inte alltför mycket på syste-
met, det kan leda till en olycka.
lFöraren själv ansvarar för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd till att
mildra inverkan av sammanstöt-
ningar. Funktionen aktiveras dock
inte alltid i vissa situationer.
lDen intelligenta autobromsen är
inte avsedd att stoppa bilen full-
ständigt. Även om systemet har
stoppat bilen måste dessutom
bromspedalen trampas ner omedel-
bart eftersom bromsregleringen
upphör efter cirka 2 sekunder.
OBSERVERA
nOm ”Parking Support Brake Una-
vailable” visas på informations-
displayen och indikatorn PKSB
OFF blinkar
Om det här meddelandet visas omedel-
bart efter att startknappen tryckts till
tändningsläge måste bilen köras var-
samt, var uppmärksam på omgiv-
ningen. Du kan behöva köra bilen en
viss tid innan systemet återgår till nor-
malt skick. (Om systemet inte återgår till
normalt skick efter en stunds körning
ska sensorerna och ytorna omkring
dem på stötfångarna rengöras.)
Aktivera/inaktivera den
intelligenta autobromsen
Displayer och summertoner
till hybridsystemets uteffekt-
begränsningsreglering och
bromsreglering
OM12P55SE.book Page 280 Thursday, November 12, 2020 5:14 PM
