OM12L35SE4-5. Använda körstödssystemen
eller tryck startknappen till avstängt läge
och till tändningsläge. Dessutom, om
föremålet inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa) återaktive-
ras systemet omedelbart.
nOm ”Parking Support Brake
Unavailable” visas på informations-
displayen och indikatorn PKSB
OFF blinkar
lOm det här meddelandet visas kan en
sensor på främre eller bakre stöt-
fångaren vara smutsig. Rengör sen-
sorerna och den omgivande ytan på
stötfångarna.
lNollställning har kanske inte utförts
efter att en batterianslutning har
lossats från 12V-batteriet och satts
tillbaka.
Nollställa systemet ( sid. 284)
Om det här meddelandet fortsätter att
visas, även efter nollställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
nOm ”Parking Support Brake
Unavailable” och ”Parking Assist
Unavailable Clean Parking Assist
Sensor” visas på informationsdis-
playen och indikatorn PKSB OFF
blinkar
lEn sensor kan vara täckt med is, snö,
smuts eller liknande. Ta bort isen,
snön, smutsen etc från sensorn så att
systemet återgår till normal funktion.
Om det här meddelandet visas även
om sensorn har rengjorts, eller även
om sensorn är ren ska du låta en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
lEn sensor kan ha fryst. När isen smäl-
ter återgår sensorn till normal funk-
tion.
lVatten kan rinna över sensorn konti-
nuerligt, t.ex. om det regnar kraftigt.
Om systemet bedömer att detta är
normalt återgår systemet till normalt
skick.
nOm en pol har lossats från 12-volts-
batteriet och därefter anslutits
Systemet måste nolls tällas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim.
OM12P55SE.book Page 284 Thursday, November 12, 2020 5:14 PM

297
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
nPKSB (intelligent autobroms)
medan den intelligenta parkerings-
assistansen är aktiverad
Om systemet känner av ett hinder som
kan leda till en kollision medan det intel-
ligenta parkeringssystemet är i drift akti-
veras begränsningen av
hybridsystemets uteffekt samt broms-
kontrollen i PKSB (intelligent
autobroms) oavsett om PKSV (intelli-
gent autobroms) är på eller avstängd.
( sid. 280)
lNär PKSB (intelligent autobroms) har
aktiverats, avbryts tillfälligt det intelli-
genta parkeringssystemet och driften
av PKSB (intelligent autobroms) visas
på informationsdisplayen.
(sid. 280)
lOm det intellig enta parkeringssyste-
met stoppas 3 gånger av PKSB
(intelligent autobroms) stängs det
intelligenta parkeri ngssystemet av.
lNär det intelligenta parkeringssyste-
met blir tillgängligt efter att PKSB
(intelligent autobroms) har använts
visas ett meddelande på informations-
displayen som uppmanar dig att
växla. Det intellig enta parkeringssys-
temet kan återaktiveras genom
växling enligt uppmaningen på infor-
mationsdisplayen och en ny tryckning
på knappen S-IPA ( sid. 297).
nVäxling medan den intelligenta par-
keringsassistansen är aktiverad
Om systemet fastställer att föraren
avser att köra framåt eller backa fortsät-
ter assistansen även om föraren väx-
lade före systemet s uppmaning att
växla. Eftersom förarens åtgärd skiljer
sig från systemets vägledning kan anta-
let vändningar öka.
nVäxla funktioner med
S-IPA-knappen
Tryck på knappen.
Du har möjlighet att växla funktio-
ner och stänga av eller starta om
assistanslägen.
När startknappen är i tändningsläge
och bilens hastighet är högst cirka
30 km/tim växlar funktionen varje
gång S-IPA-knappen trycks in enligt
följande.
Den valda funktionen indikeras på
informationsdisplayens yta för vis-
ning av funktion ( sid. 298).
För varje gång S-IPA-knappen
trycks in medan växelspaken inte
är i P ändras läget enligt följande:
Läge för assisterad fickparkering
 Läge för inbackningsparke-
ring
*  Av
För varje gång S-IPA-knappen
trycks in medan växelspaken är i
P ändras läget enligt följande:
Läge för assisterad utkörning
från fickparkering  Av
Assistansläge för att växla
funktioner
OM12P55SE.book Page 297 Thursday, November 12, 2020 5:14 PM

298
OM12L35SE4-5. Använda körstödssystemen
*: Det går att växla till läget för assiste-
rad inbackningsparkering när förut-
sättningarna har uppfyllts
( sid. 303). Om förutsättningarna
inte har uppfyllts vä xlar systemet till
avstängt läge.
Manövreringsskärmen visas på
informationsdisplayen.
Yta för visning av funktion
Visar driftstatus för den intelligenta par-
keringsassistansen.
Stanna bilen
När den tänds, trampa på bromsen och
stanna bilen omedelbart.
Indikator för assistansnivå
Visar en mätare som indikerar förloppet
till läget där bilen stannar/läget där
assistansen slutar.
S-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller sät-
tas på med S-IPA-knappen.
Visning av Toyotas parkerings-
sensor/dörrläge
(öppna/stängda)
 sid. 267
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som exempel
visar bilden den display som indikerar
att bromspedalen måste trampas ned
för att körhastigheten ska kunna kont-
rolleras och för att bekräfta att omgiv-
ningen är säker.
nS-IPA-indikator i mätaren
( sid. 92)
Den här indikatorn tänds när den auto-
matiska rattvridningsfunktionen utförs av
det intelligent a parkeringssystemet. När
kontrollen avslutas blinkar indikatorn en
kort stund och slocknar sedan.
nToyotas parkeringssensor, snabb-
meddelande
Om PKSB (intelligent autobroms) kän-
ner av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassis-
tans automatiskt på vägledningsskär-
men ( sid. 267), oavsett om PKSB
(intelligent autobroms) är påslagen eller
avstängd. ( sid. 267)
Assisterat läge stängs av eller stop-
pas i följande fall.
Assistans stängs av när
 Systemets funktion för tempera-
turskydd är aktivt
 En funktionsstörning föreligger i
systemet
 Systemet bedömer att miljön inte
är lämplig för fortsatt parkerings-
assistans
Manövreringsskärm
Stänga av eller stoppa
assisterat läge
OM12P55SE.book Page 298 Thursday, November 12, 2020 5:14 PM

301
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
1 m
 Kör långsamt framåt.
 Systemet börjar söka efter ett
utrymme för parkering.
 När du letar efter en parkerings-
plats kan körriktningsvisarspa-
ken ( sid. 195) anv ändas till att
välja ett parkeringsutrymme på
vänster eller höger sida.
 Tryck på S-IPA en gång för att
stänga av funktionen.
 Skärmen ändras när ett parke-
ringsutrymme känns av. 3
Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
4 När växelläget ändras till R hörs
en hög ljudsignal varefter assis-
tansen börjar.
 När den automatiska rattvrid-
ningen börjar visas displayen för
den automatiska rattvridningen
och indikatorn för assistansnivån
( sid. 298) på displayens yta.
 Tryck på knappen S-IPA för att
stänga av assistansen.
5 Sätt dig i normal ställning för att
backa bilen, vila händerna lätt
på ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen,
se till att det inte finns något hin-
der i parkeringsutrymmet och
backa långsamt medan du jus-
terar farten med bromspedalen.
OM12P55SE.book Page 301 Thursday, November 12, 2020 5:14 PM

302
OM12L35SE4-5. Använda körstödssystemen


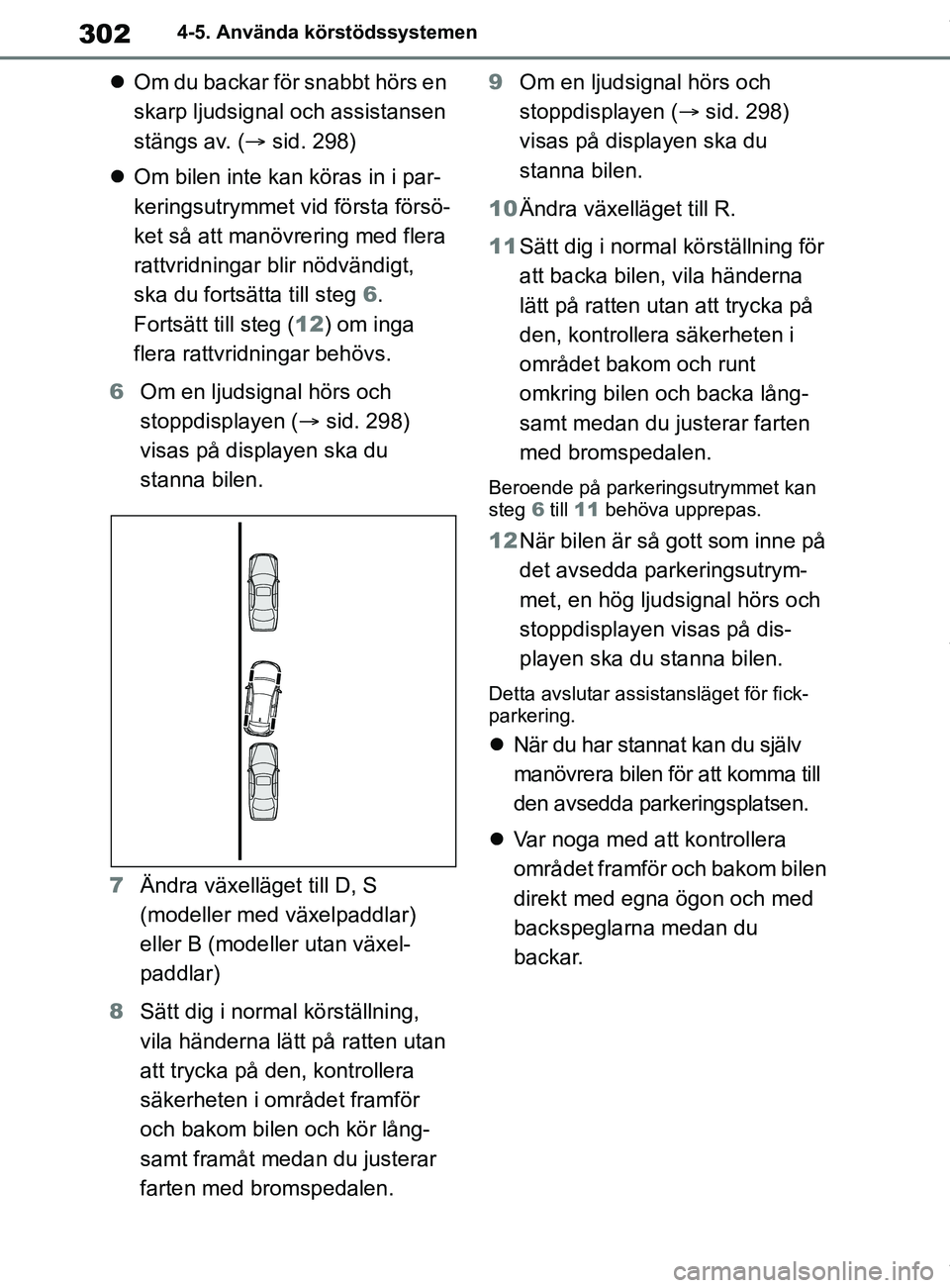

Om du backar för snabbt hörs en
skarp ljudsignal och assistansen
stängs av. ( sid. 298)
 Om bilen inte kan köras in i par-
keringsutrymmet vid första försö-
ket så att manövrering med flera
rattvridningar blir nödvändigt,
ska du fortsätta till steg 6.
Fortsätt till steg ( 12) om inga
flera rattvridningar behövs.
6 Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
7 Ändra växelläget till D, S
(modeller med växelpaddlar)
eller B (modeller utan växel-
paddlar)
8 Sätt dig i norma l körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera
säkerheten i om rådet framför
och bakom bilen och kör lång-
samt framåt medan du justerar
farten med bromspedalen. 9
Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
10 Ändra växelläget till R.
11 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt
omkring bilen och backa lång-
samt medan du justerar farten
med bromspedalen.
Beroende på parkeringsutrymmet kan
steg 6 till 11 behöva upprepas.
12När bilen är så gott som inne på
det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och
stoppdisplayen visas på dis-
playen ska du stanna bilen.
Detta avslutar assistansläget för fick-
parkering.
När du har stannat kan du själv
manövrera bilen för att komma till
den avsedda parkeringsplatsen.
 Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du
backar.
OM12P55SE.book Page 302 Thursday, November 12, 2020 5:14 PM

304
OM12L35SE4-5. Använda körstödssystemen
nSammanfattning av funktioner
När du ska köra ut från ett fickpar-
kerat läge ska du välja i vilken
riktning som du vill köra ut. Rattas-
sistans ges för att vägleda bilen till
ett läge varifrån du kan köra ut. 1
I växelläge P, tryck på knappen
S-IPA, välj assist erat läge för
utkörning från fickparkering och
använd körriktningsvisare för att
välja önskad riktning.
2 Den automatiska rattvridningen
börjar när växelläget ändras
enligt systemets vägledning.
3 Ett ljud hörs och en display
visas för att uppmärksamma dig
när bilen når läget varifrån du
kan köra ut.
Beroende på parkeringsplatsens
utformning upprepas vägledningen till
startpunkter för att köra framåt och
backa och den automatiska rattvrid-
ningen varje gång manövrering med
flera rattvridningar är nödvändigt från
det att den automatiska rattvridningen
börjar i steg 2 till bilen kommer till ett
läge varifrån du kan köra ut.
nAnvända assisterat läge för
utkörning från fickparkering
1 I växelläge P, tryck på knappen
S-IPA och kontrollera att dis-
playen på informationsdisplayen
växlar till ”Lämna fickparkering”.
OBSERVERA
lOm det finns en vägg eller annat
hinder på parkeringsplatsens
insida, eller om en annan parkerad
bil sticker ut i vägen från dess par-
keringsplats kan den avsedda plat-
sen ställas in i et t läge som sticker
ut i vägen en aning.
lBeroende på omgivningen, t.ex.
andra parkerade fordon, kan bilen
eventuellt parkeras i vinkel eller
parkeringen kan avvika från parke-
ringsutrymmet. Justera bilens pla-
cering manuellt om det behövs.
lSystemet ger assistans genom att
vägleda bilen baserat på läget för
angränsande fordon även om det
finns hinder, gupp, sänkor eller trot-
toarkanter på parkeringsplatsen.
Om det verkar som att en samman-
stötning kan inträffa ska du trampa
på bromspedalen och sedan trycka
på knappen S-IPA för att stänga av
systemet.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
Köra ut från fickparkerat
läge (avsluta assisterat läge
för fickparkering)
OM12P55SE.book Page 304 Thursday, November 12, 2020 5:14 PM

305
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
2
Använd körriktningsvisaren
( sid. 195) för att välja om du
vill köra ut åt vänster eller höger.
Om det finns hinder i riktningen som
bilen ska köra ut fa stställer systemet att
det inte är möjligt att köra ut, varefter
assistansen stängs av.
3 Om växelläget ändr as till R (eller
D) enligt anvisningsdisplayen på
skärmen ( sid. 298) hörs en
hög ljudsignal varpå assistan-
sen börjar.
Steg 4 och framåt gäller tillfällen när
anvisningsdisplayen vi sar ”Shift to R”
när körriktningsvisaren har tryckts till en
riktning för utkörning.
 När den automatiska rattvrid-
ningen börjar visas displayen för
den automatiska rattvridningen
och indikatorn för assistansnivån
( sid. 298) på displayens yta. 
Tryck på knappen S-IPA för att
stänga av assistansen.
4 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt
omkring bilen och backa lång-
samt medan du justerar farten
med bromspedalen.
 Om du backar för snabbt avges
en skarp ljudsignal och assistan-
sen stängs av. ( sid. 298).
5 Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
6 Ändra växelläget till D, S
(modeller med växelpaddlar)
eller B (modeller utan växel-
paddlar)
OM12P55SE.book Page 305 Thursday, November 12, 2020 5:14 PM

306
OM12L35SE4-5. Använda körstödssystemen
7
Sätt dig i norma l körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera
säkerheten i om rådet framför
och bakom bilen och kör lång-
samt framåt medan du justerar
farten med bromspedalen.
 Om utkörning inte kan genom-
föras vid första försöket och
manövrering med flera rattvrid-
ningar behövs, fo rtsätt till steg 8.
 Fortsätt till steg ( 14) om inga
flera rattvridningar behövs.
8 Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
9 Ändra växelläget till R.
10 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt omkring bilen och backa lång-
samt medan du justerar farten
med bromspedalen.
Beroende på parkeringsutrymmet kan
steg
5 till 10 behöva upprepas.
11Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
12 Ändra växelläget till D, S
(modeller med växelpaddlar)
eller B (modeller utan växel-
paddlar)
13 Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera
säkerheten i området framför
och bakom bilen och kör lång-
samt framåt medan du justerar
farten med bromspedalen.
OM12P55SE.book Page 306 Thursday, November 12, 2020 5:14 PM
