2020 TOYOTA C_HR HYBRID sensor

3384-3. Bedienen van verlichting en ruitenwissers
C-HR_HV_OM_Europe_OM10647E●
In de onderstaande situaties kan het systeem de helderheid van het omgevings-
licht mogelijk niet juist signaleren. Hierdoor blijven de dimli chten mogelijk bran-
den of zorgt het grootlicht mo gelijk voor problemen bij voetgangers, tegenliggers
of voorliggers of anderen. In der gelijke gevallen moet handmatig worden
geschakeld tussen grootlicht en dimlicht.
• Bij slecht weer (regen, sneeuw , mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, i js, vuil, enz.
• De voorruit is gebarsten of beschadigd.
• De camerasensor is vervormd of vuil.
• De temperatuur van de camerasensor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplampen,
achterlichten of mistlampen.
• Tegenliggers hebben de koplampen niet ingeschakeld of de kopla mpen zijn
vuil, hebben een andere kleur of zijn niet correct afgesteld.
• In gebieden waar lichte en donke re stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt gere-
den, of over wegen met een slecht of oneffen wegdek (zoals klin kerwegen en
zandwegen).
• Als geregeld en herhaaldelijk ov er bochtige wegen wordt gerede n.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spieg el, voor de
auto.
• De achterzijde van een voorligge r is sterk spiegelend, zoals een container op
een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke ba nd of ligt aan
de achterzijde wat lager doorda t een aanhangwagen is aangekoppe ld.
• Er wordt herhaaldelijk en op een abnormale manier geschakeld t ussen dim-
licht en grootlicht.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben van
het grootlicht.
■ Als “Headlight System Malfunctio n. Visit Your Dealer.” (Storing in koplamp-
systeem. Ga naar uw d ealer) op het multi-informatiedisplay word t weergege-
ven
Er is mogelijk een storing in h et systeem aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of her steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 338 Tuesday, July 30, 2019 9:59 AM

341
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
C-HR_HV_OM_Europe_OM10647E
Ruitenwissers en -sproeiers
Door de hendel te bedienen werken de ruitenwissers en -sproeie rs
als volgt:
Stand AUTO
Lage snelheid ruitenwis-
sers
Hoge snelheid ruitenwis-
sers
Enkele slag
In de stand AUTO werken de ruiten-
wissers automatisch wanneer de
sensor signaleert dat het regent. De
wissnelheid wordt automatisch afge-
stemd op de hoeveelheid neerslag
en de rijsnelheid.
In de stand AUTO kan de gevoeligheid van de sensor als volgt wo rden
ingesteld door de scha kelaarring te draaien.
Verhoogt de gevoeligheid van de
ruitenwisser met regensensor
Verlaagt de gevoeligheid van de
ruitenwisser met regensensor
Bedienen van de ruitenwisserhendel
6
C-HR_HV_OM_Europe_OM10647E.b ook Page 341 Tuesday, July 30, 2019 9:59 AM

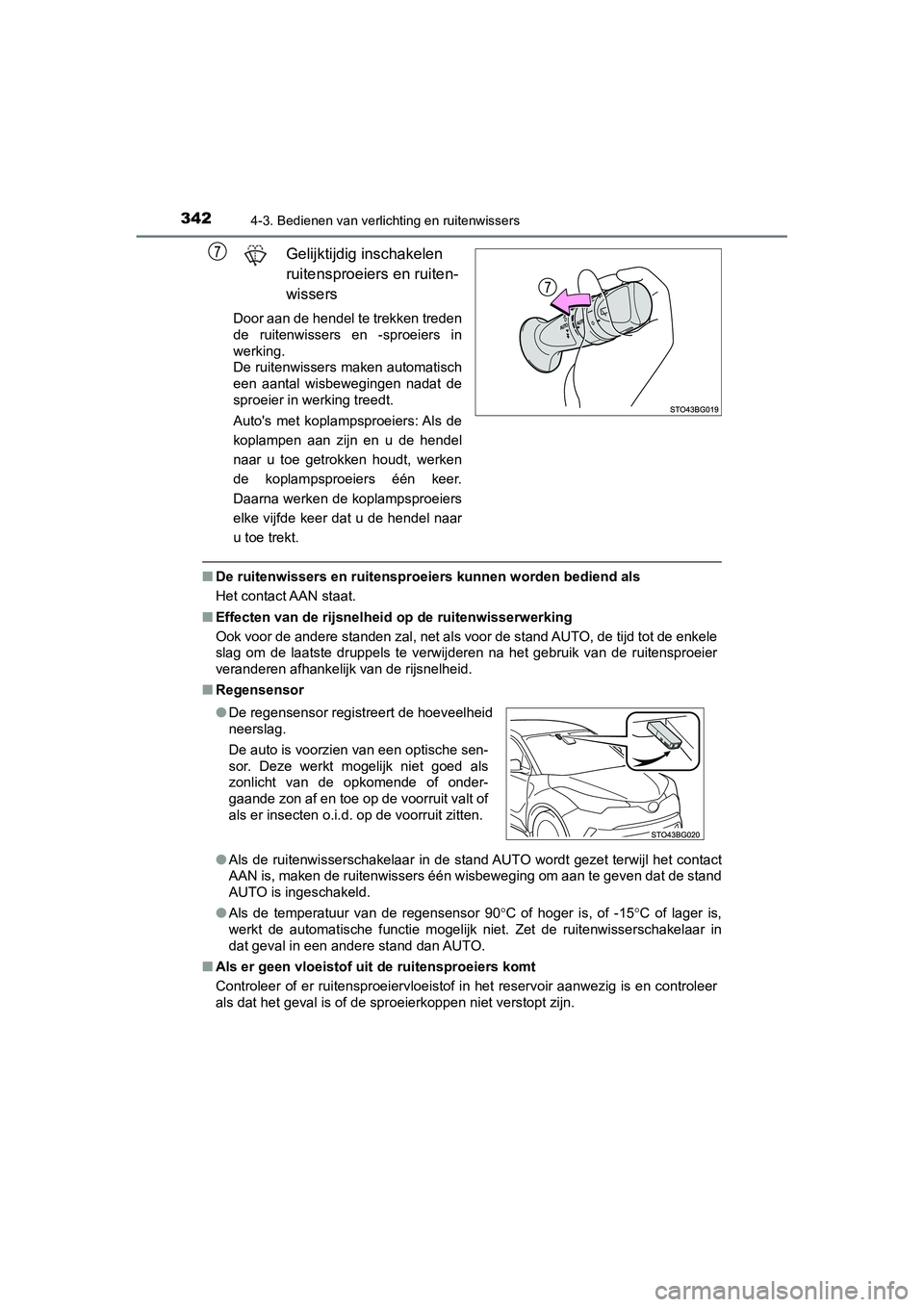

3424-3. Bedienen van verlichting en ruitenwissers
C-HR_HV_OM_Europe_OM10647E
Gelijktijdig inschakelen
ruitensproeiers en ruiten-
wissers
Door aan de hendel te trekken treden
de ruitenwissers en -sproeiers in
werking.
De ruitenwissers maken automatisch
een aantal wisbewegingen nadat de
sproeier in werking treedt.
Auto's met koplampsproeiers: Als de
koplampen aan zijn en u de hendel
naar u toe getrokken houdt, werken
de koplampsproeiers één keer.
Daarna werken de koplampsproeiers
elke vijfde keer dat u de hendel naar
u toe trekt.
■De ruitenwissers en ruitensproeiers kunnen worden bediend als
Het contact AAN staat.
■ Effecten van de rijsnelheid op de ruitenwisserwerking
Ook voor de andere standen zal, net als voor de stand AUTO, de tijd tot de enkele
slag om de laatste druppels te verwijderen na het gebruik van d e ruitensproeier
veranderen afhankelijk van de rijsnelheid.
■ Regensensor
●Als de ruitenwisserschakelaar in d e stand AUTO wordt gezet terwijl het contact
AAN is, maken de ruitenwissers één wisbeweging om aan te geven dat de stand
AUTO is ingeschakeld.
● Als de temperatuur van de regensensor 90 °C of hoger is, of -15°C of lager is,
werkt de automatische functie mogelijk niet. Zet de ruitenwisse rschakelaar in
dat geval in een ander e stand dan AUTO.
■ Als er geen vloeistof uit de ruitensproeiers komt
Controleer of er ruitensproeierv loeistof in het reservoir aanwezig is en controleer
als dat het geval is of de spr oeierkoppen niet verstopt zijn.
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als
zonlicht van de opkomende of onder-
gaande zon af en toe op de voorruit valt of
als er insecten o.i.d . op de voorruit zitten.
C-HR_HV_OM_Europe_OM10647E.b ook Page 342 Tuesday, July 30, 2019 9:59 AM

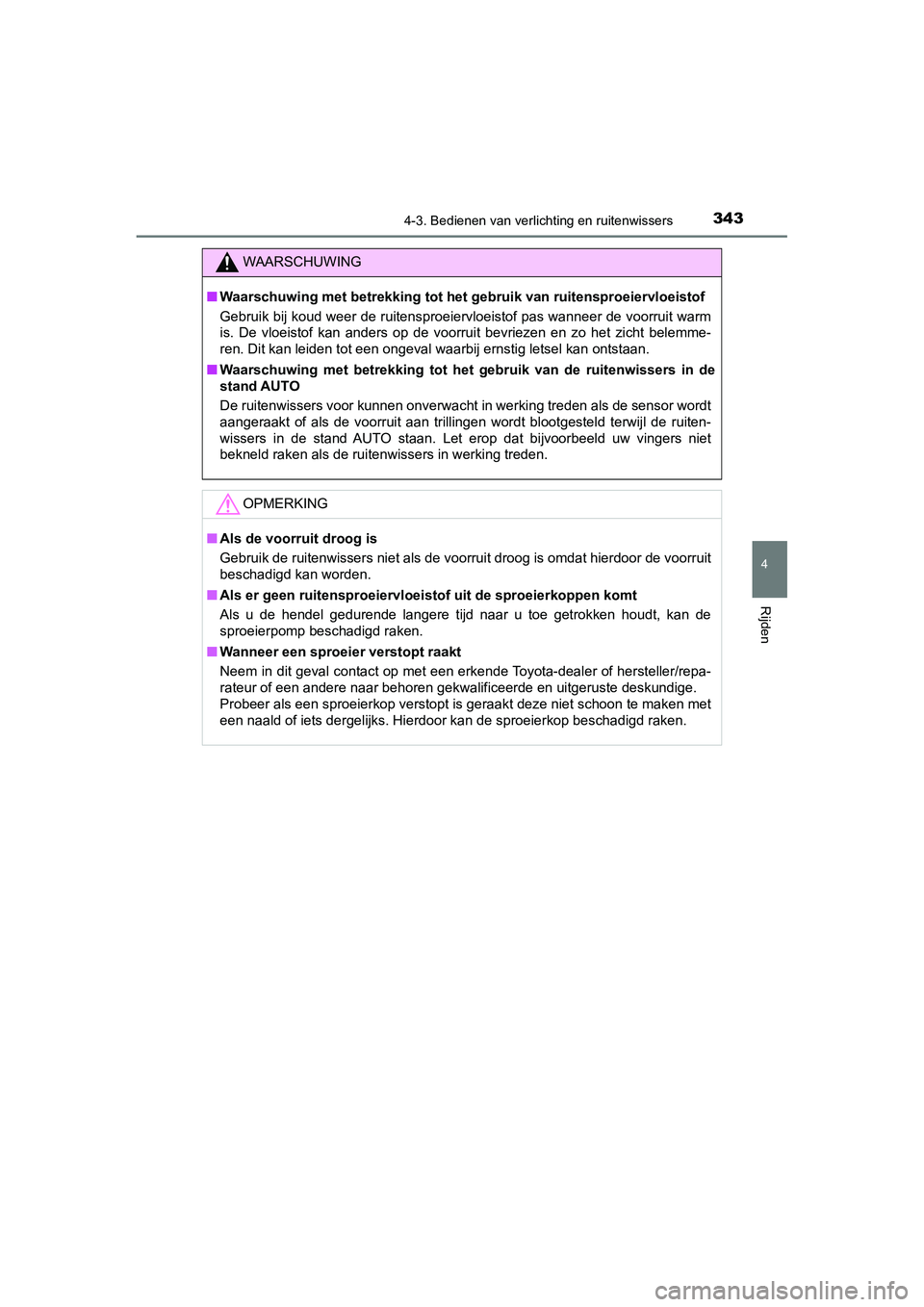

3434-3. Bedienen van verlichting en ruitenwissers
4
Rijden
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Waarschuwing met betrekking tot h et gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit warm
is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht belemme-
ren. Dit kan leiden t ot een ongeval waarbij ernstig letsel kan ontstaan.
■ Waarschuwing met betrekking tot h et gebruik van de ruitenwissers in de
stand AUTO
De ruitenwissers voor kunnen onverwacht in werking treden als d e sensor wordt
aangeraakt of als de voorruit aan trillingen wordt blootgesteld terwijl de ruiten-
wissers in de stand AUTO staan. Let erop dat bijvoorbeeld uw vingers niet
bekneld raken als de ruite nwissers in werking treden.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voorruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
■ Als er geen ruitensproeiervloeistof uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd naar u toe getrokken hou dt, kan de
sproeierpomp beschadigd raken.
■ Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoo n te maken met
een naald of iets dergelijks. Hie rdoor kan de sproeierkop besch adigd raken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 343 Tuesday, July 30, 2019 9:59 AM

3534-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
Twee soorten sensoren, die zich achter de grille en de voorruit bevinden,
signaleren informatie die nodig is voor de werking van de onder steu-
nende systemen.
Radarsensor
Camerasensor
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzor gsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, h etgeen kan leiden
tot een ongeval waarbij erns tig letsel kan ontstaan.
● Houd de radarsensor en het grille-embleem te allen tijde schoon .
Radarsensor
Grille-embleem
Reinig de voorzijde van de radarsensor
of de voor- of achterzijde van het grille-
embleem als ze vuil zijn of als er water-
druppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en het grille-
embleem met een zachte doek zodat er
geen krassen of beschadigingen ont-
staan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 353 Tuesday, July 30, 2019 9:59 AM

3544-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
●Bevestig geen accessoires, (doorzichtige) stickers of andere za ken op de
radarsensor, het grille-embleem of het omliggende gebied.
● Stel de radarsensor en de omgeving van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/reparateur
of een andere naar behoren gekwalif iceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper is blootgesteld aan kra chtige schok-
ken.
● Haal de radarsensor niet uit elkaar.
● Breng geen verf aan en breng geen wijzigingen aan op de radarse nsor, het
grille-embleem of het omliggende gebied.
● Neem contact op met een erkende T oyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als de
radarsensor, de grille of de voorbumper moet worden verwijderd en geplaatst
of vervangen.
■ Voorkomen van storingen in de camerasensor
Neem de volgende voorzor gsmaatregelen in acht.
Als u dat niet doet, werkt de camerasensor mogelijk niet goed, hetgeen kan lei-
den tot een ongeval waarbij er nstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaag je, waterdrup-
pels, sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdrup-
pels e.d. nog steeds met de ruitenwissers voor worden verwijder d van het
gedeelte van de voorruit vóór de camerasensor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalific eerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de camerasensor is geplaatst v uil is.
B: Ongeveer 20 cm (ongeveer 10 cm rechts en links van het midden van de
camerasensor)
● Bevestig geen voorwerpen, zoals (door-
zichtige) stickers, op de buitenzijde van
de voorruit vóór de camerasensor (het
grijze gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 1 cm onder de onder-
zijde van de camerasensor
C-HR_HV_OM_Europe_OM10647E.b ook Page 354 Tuesday, July 30, 2019 9:59 AM

3554-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
●Als het gedeelte van de voorruit vóór de camerasensor is beslag en of wanneer
er condens of ijs op de voorruit zit, gebruik dan de voorruitverwarming om de
condens van de voorruit te verwijderen of de voorruit te ontdoo ien.
(→Blz. 541)
● Vervang het ruitenwisserrubber of het ruitenwisserblad als wate rdruppels niet
goed kunnen worden verwijderd van het gedeelte van de voorruit vóór de
camerasensor met de ruitenwissers voor.
Neem contact op met een erkende T oyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige indien de
ruitenwisserrubbers of ruitenwi sserbladen moeten worden vervang en.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende T oyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige indien de
voorruit moet worden vervangen.
● Zorg ervoor dat de camerasensor niet nat wordt.
● Zorg ervoor dat er geen fel licht op de camerasensor schijnt.
● Zorg ervoor dat de camerasensor n iet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voo r dat er geen
glasreiniger op de lens terecht komt. Raak de lens ook niet aan.
Neem, als de lens vuil of beschadigd is, contact op met een erk ende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en
uitgeruste deskundige.
● Stel de camerasensor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -rich ting van de camerasensor niet en verwijder
de sensor niet.
● Neem de camerasensor niet uit elkaar.
● Wijzig geen onderdelen van de auto rond de camerasensor (binnen spiegel,
enz.) of het dak.
● Bevestig geen accessoires die de camerasensor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde e n uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet worden
geplaatst voor dat deze de c amerasensor niet hindert.
● Breng geen wijzigingen aan de ko plampen of andere lichten aan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 355 Tuesday, July 30, 2019 9:59 AM

3624-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
PCS (Pre-Crash Safety-systeem)*
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor
en een camerasensor om voertuigen en voetgangers voor uw auto
te signaleren. Wanneer het systeem oordeelt dat een aanrijding aan
de voorzijde met een voertuig of een voetganger waarschijnlijk is,
wordt een waarschuwing geactiveerd om de bestuurder aan te spo-
ren om uit te wijken en wordt de potentiële remdruk verhoogd om
de bestuurder te helpen een aanrijding te voorkomen. Wanneer he t
systeem oordeelt dat een aanrijding aan de voorzijde met een vo er-
tuig of een voetganger zeer waarschijnlijk is, worden de remmen
automatisch bekrachtigd om te helpen een aanrijding te voorkome n
of om de impact van een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (→Blz. 366)
C-HR_HV_OM_Europe_OM10647E.b ook Page 362 Tuesday, July 30, 2019 9:59 AM
