Pregled

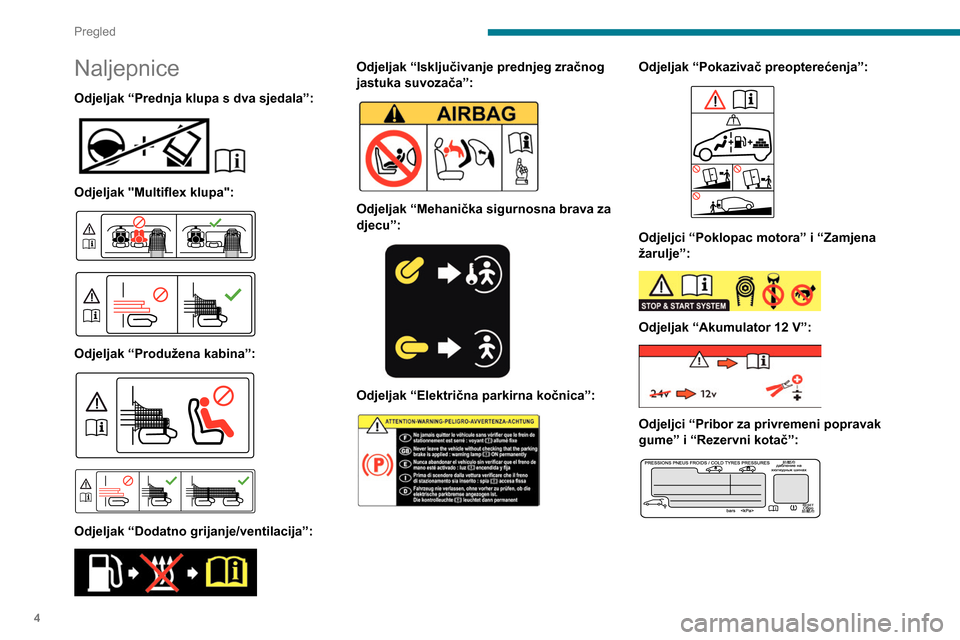

Naljepnice
Odjeljak “Prednja klupa s dva sjedala”:

Odjeljak "Multiflex klupa":



Odjeljak “Produžena kabina”:



Odjeljak “Dodatno grijanje/ventilacija”:

Odjeljak “Isključivanje prednjeg zračnog
jastuka suvozača”:


Odjeljak “Mehanička sigurnosna brava za
djecu”:


Odjeljak “Električna parkirna kočnica”:

Odjeljak “Pokazivač preopterećenja”:

Odjeljci “Poklopac motora” i “Zamjena
žarulje”:


Odjeljak “Akumulator 12 V”:

Odjeljci “Pribor za privremeni popravak
gume” i “Rezervni kotač”:


Instrumenti i upravljački
elementi
1. Otvaranje poklopca motora
2. Osigurači u armaturnoj ploči
3. Zvučna signalizacija
4. Ploča s instrumentima

5
Pregled
Instrumenti i upravljački
elementi
1.Otvaranje poklopca motora
2. Osigurači u armaturnoj ploči
3. Zvučna signalizacija
4. Ploča s instrumentima 5.
Alarm
Stropno svjetlo
Unutarnji retrovizor ili zaslon za pregled
okoline
Tipke za poziv u pomoć i poziv asistenciji
6. Monokromatski ekran s audiosustavom
Taktilni ekran s funkcijom PEUGEOT
Connect Radio ili PEUGEOT Connect Nav
7. USB utičnica
8. Grijanje
Ručni klimatizacijski uređaj
Automatski dvozonski klimatizacijski uređaj
Odmagljivanje – odleđivanje sprijeda
Odmagljivanje – odleđivanje stražnjeg stakla
9. Električna parkirna kočnica
Tipka "START/STOP"
10. Mjenjač
11 . Utičnica 12 V
12. Pomoćna utičnica 230 V
13. Pretinac za rukavice
USB utičnica (u pretincu za rukavice)
14. Pretinac za odlaganje
15. Isključivanje zračnog jastuka suvozača
(na bočnoj strani pretinca za rukavice, s
otvorenim vratima)
Tipke na obruču upravljača
1.Sklopke vanjske rasvjete / pokazivača smjera
Tipka za mijenjanje prikaza Surround Rear
Vision / uključivanje prepoznavanja glasa
2. Sklopke brisača / tekućine za stakla / putnog
računala
3. Sklopke za odabir izvora multimedije ( SRC),
upravljanje glazbom ( LIST) i za upravljanje
telefonskim pozivima (simbol za " telefon")
4. Sklopke limitatora brzine / programabilnog
tempomata / sustava Automatski tempomat
5. Kotačić za odabir načina prikaza ploče s
instrumentima
6. Glasovne naredbe
Podešavanje glasnoće
7. Tipke audiosustava

134

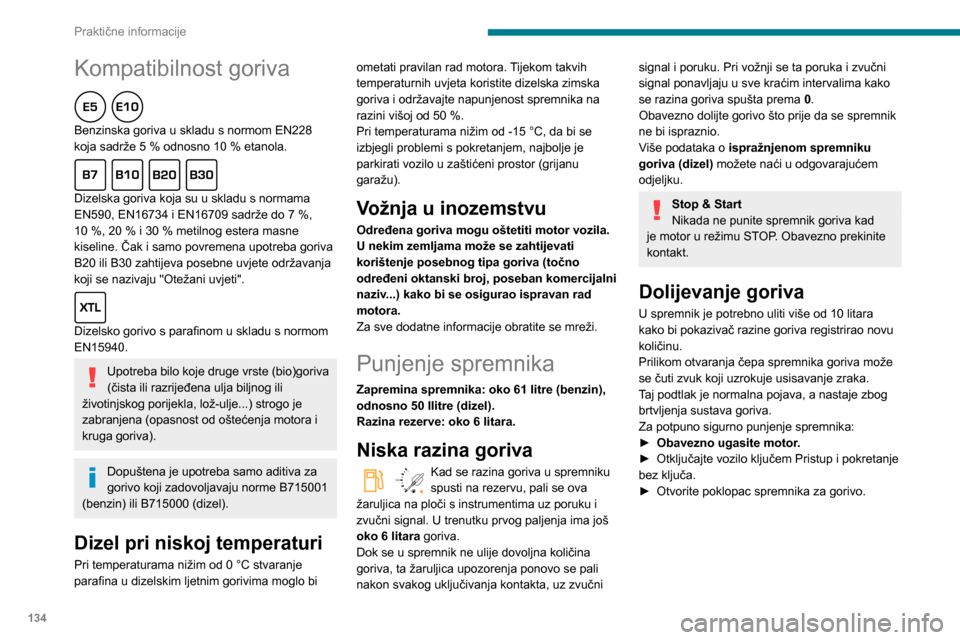

Praktične informacije
Kompatibilnost goriva
Benzinska goriva u skladu s normom EN228
koja sadrže 5 % odnosno 10 % etanola.

Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo je
zabranjena (opasnost od oštećenja motora i
kruga goriva).
Dopuštena je upotreba samo aditiva za
gorivo koji zadovoljavaju norme B715001
(benzin) ili B715000 (dizel).
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50 %.
Pri temperaturama nižim od -15 °C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 61 litre (benzin),
odnosno 50 llitre (dizel).
Razina rezerve: oko 6 litara.
Niska razina goriva
/2
1 1Kad se razina goriva u spremniku
spusti na rezervu, pali se ova
žaruljica na ploči s instrumentima uz poruku i
zvučni signal. U trenutku prvog paljenja ima još
oko 6 litara goriva.
Dok se u spremnik ne ulije dovoljna količina
goriva, ta žaruljica upozorenja ponovo se pali
nakon svakog uključivanja kontakta, uz zvučni
signal i poruku. Pri vožnji se ta poruka i zvučni
signal ponavljaju u sve kraćim intervalima kako
se razina goriva spušta prema 0.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (dizel) možete naći u odgovarajućem
odjeljku.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
U spremnik je potrebno uliti više od 10 litara
kako bi pokazivač razine goriva registrirao novu
količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj podtlak je normalna pojava, a nastaje zbog
brtvljenja sustava goriva.
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.
►

Otključajte vozilo ključem Pristup i pokretanje
bez ključa.
►


Otvorite poklopac spremnika za gorivo.

162

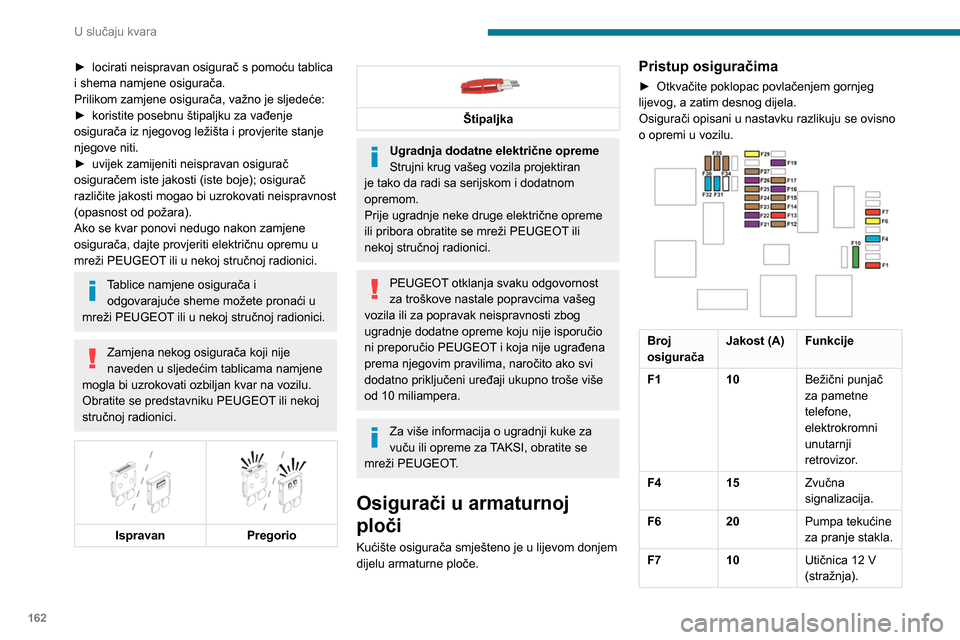

U slučaju kvara
► locirati neispravan osigurač s pomoću tablica
i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
►

koristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
►


uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT

ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće sheme možete pronaći u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici.


Ispravan
Pregorio


Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i dodatnom
opremom.
Prije ugradnje neke druge električne opreme
ili pribora obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za popravak neispravnosti zbog
ugradnje dodatne opreme koju nije isporučio
ni preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.
Za više informacija o ugradnji kuke za
vuču ili opreme za TAKSI, obratite se
mreži PEUGEOT.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom donjem
dijelu armaturne ploče.
Pristup osiguračima
► Otkvačite poklopac povlačenjem gornjeg
lijevog, a zatim desnog dijela.
Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.


Broj
osigurača Jakost (A) Funkcije
F1 10Bežični punjač
za pametne
telefone,
elektrokromni
unutarnji
retrovizor.
F4 15Zvučna
signalizacija.
F6 20Pumpa tekućine
za pranje stakla.
F7 10Utičnica 12
V
(stražnja).
