2020 PEUGEOT PARTNER TEPEE adblue

3
.
.
Rijadviezen 103
Motor starten en afzetten 1 04
Elektronische startblokkering
1

05
Parkeerrem


105
Handgeschakelde versnellingsbak
1

05
Elektronisch gestuurde versnellingsbak
met 6 versnellingen

1
06
Schakelindicator


108
Stop & Start

1
08
Hill Start Assist

1
11
Bandenspanningscontrolesysteem


112
Bandenspanningscontrolesysteem
met resetfunctie

1
13
Snelheidsbegrenzer


115
Snelheidsregelaar
1

17
Active City Brake

1
20
Parkeerhulp


122
Achteruitrijcamera
1

24Brandstof
126
Onderbreking brandstoftoevoer 1 27
Geschikte brandstoffen
1

28
Sneeuwkettingen


129
Afneembaar sneeuwscherm
1

30
Ruitenwisserblad vervangen
1

30
Trekhaak


131
Afneembare trekhaak met
zwanenhalskogel


131
Allesdragers
1

33
Dakrails Zénith
1

33
Overige accessoires
1

34
Onder de motorkap

1
35
M otoren


13 6
Niveaus controleren
1

36
Controles
1

38
AdBlue
® (BlueHDi-motoren) 1 40
Bandenreparatieset
1
43
Wiel verwisselen
1

43
Wieldop op de velg aanbrengen
1

47
Een lamp vervangen
1

49
Een zekering vervangen
1

54
Ac cu
15

8
Eco-mode


159
Slepen van uw auto

1
59
Brandstoftank leeg (diesel)

1
60Algemeen
1

61
Benzinemotoren/gewichten
1
62
Dieselmotoren/gewichten

163
Afmetingen
1
65
Identificatie
1
74
Rijden
Praktische informatie
In geval van pech Technische gegevens
Index
Audio en telematica
7 inch touchscreen
Audiosysteem
.
Inhoudsopgave

13
RoetfilterBrandt permanent. Een storing van het roetfilter
(brandstofadditiefniveau, kans
op verstopping enz.). Laat het filter controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Raadpleeg de desbetreffende rubriek voor meer
informatie over het controleren van de niveaus
.
Waarschuwings- resp.
verklikkerlampje
Status
Oorzaak Acties/Opmerkingen
AdBlue
®
(BlueHDi-diesel)Brandt permanent
sinds het contact is
aangezet in combinatie
met een geluidssignaal
en een melding van het
aantal kilometers dat u
nog kunt rijden.De resterende actieradius ligt
tussen de 2400 en 600 km.Vul zo snel mogelijk AdBlue® bij.
+ AdBlue
®
(BlueHDi-diesel)
Knippert, in
combinatie met het
branden van het
lampje Service, een
geluidssignaal en
een melding van het
aantal kilometers dat
u nog kunt rijden. De resterende actieradius ligt
tussen de 600 en 0
km.U moet
AdBlue
® bijvullen om te voorkomen dat de
motor niet meer kan worden gestar t. .
Knippert, in
combinatie met het
branden van het
lampje Service, een
geluidssignaal en
een melding dat het
starten geblokkeerd
is. Het AdBlue
®-reser voir is
leeg: het starten van de
motor wordt geblokkeerd
door het wettelijk verplichte
startblokkeringssysteem. Om de motor opnieuw te kunnen starten, moet
u
AdBlue® bijvullen.
Het betreffende reservoir moet worden bijgevuld met
minimaal 5


liter AdBlue
®.
Raadpleeg de desbetreffende rubriek voor het bijvullen of voor meer informatie over AdBlue
®.
1

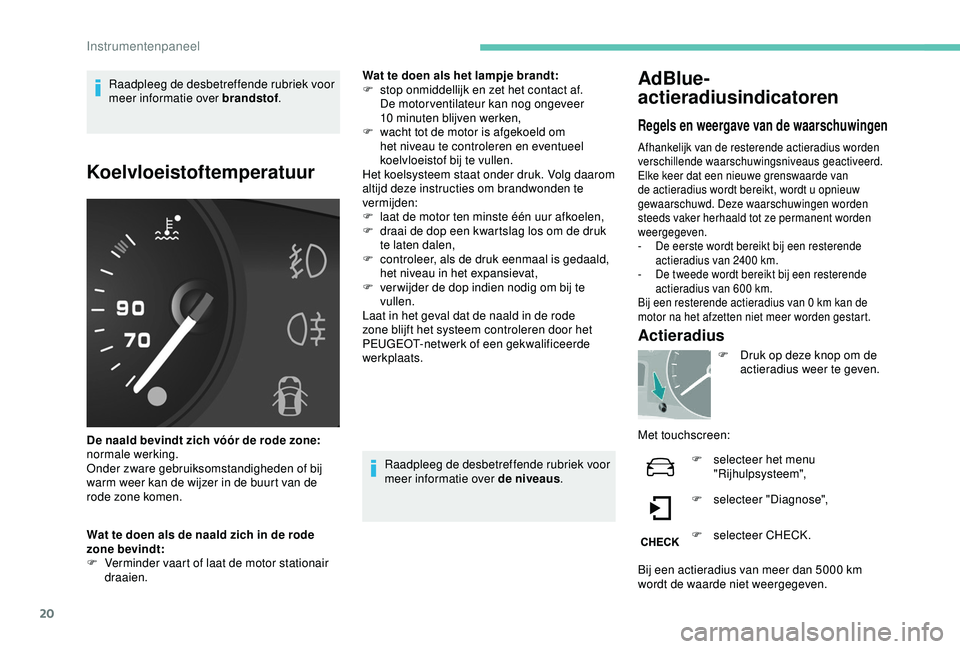

Instrumentenpaneel

20
Raadpleeg de desbetreffende rubriek voor
meer informatie over brandstof.
Koelvloeistoftemperatuur
De naald bevindt zich vóór de rode zone:
normale werking.
Onder zware gebruiksomstandigheden of bij
warm weer kan de wijzer in de buurt van de
rode zone komen.
Wat te doen als de naald zich in de rode
zone bevindt:
F

V
erminder vaart of laat de motor stationair
draaien. Wat te doen als het lampje brandt:
F

s
top onmiddellijk en zet het contact af.
De motor ventilateur kan nog ongeveer
10

minuten blijven werken,
F
w
acht tot de motor is afgekoeld om
het niveau te controleren en eventueel
koelvloeistof bij te vullen.
Het koelsysteem staat onder druk. Volg daarom
altijd deze instructies om brandwonden te
vermijden:
F
l
aat de motor ten minste één uur afkoelen,
F
d
raai de dop een kwartslag los om de druk
te laten dalen,
F
c
ontroleer, als de druk eenmaal is gedaald,
het niveau in het expansievat,
F
v
er wijder de dop indien nodig om bij te
vullen.
Laat in het geval dat de naald in de rode
zone blijft het systeem controleren door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg de desbetreffende rubriek voor
meer informatie over de niveaus .
AdBlue-
actieradiusindicatoren
Regels en weergave van de waarschuwingen
Afhankelijk van de resterende actieradius worden
verschillende waarschuwingsniveaus geactiveerd.
Elke keer dat een nieuwe grenswaarde van
de actieradius wordt bereikt, wordt u opnieuw
gewaarschuwd. Deze waarschuwingen worden
steeds vaker herhaald tot ze permanent worden
weergegeven.
-

D
e eerste wordt bereikt bij een resterende
actieradius van 2400
km.
-

D
e tweede wordt bereikt bij een resterende
actieradius van 600
km.
Bij een resterende actieradius van 0
km kan de
motor na het afzetten niet meer worden gestart.
Actieradius
F Druk op deze knop om de actieradius weer te geven.
Met touchscreen: F

se
lecteer het menu
"Rijhulpsysteem",
F

se
lecteer "Diagnose",
F

se
lecteer CHECK.
Bij een actieradius van meer dan 5000
km
wordt de waarde niet weergegeven.

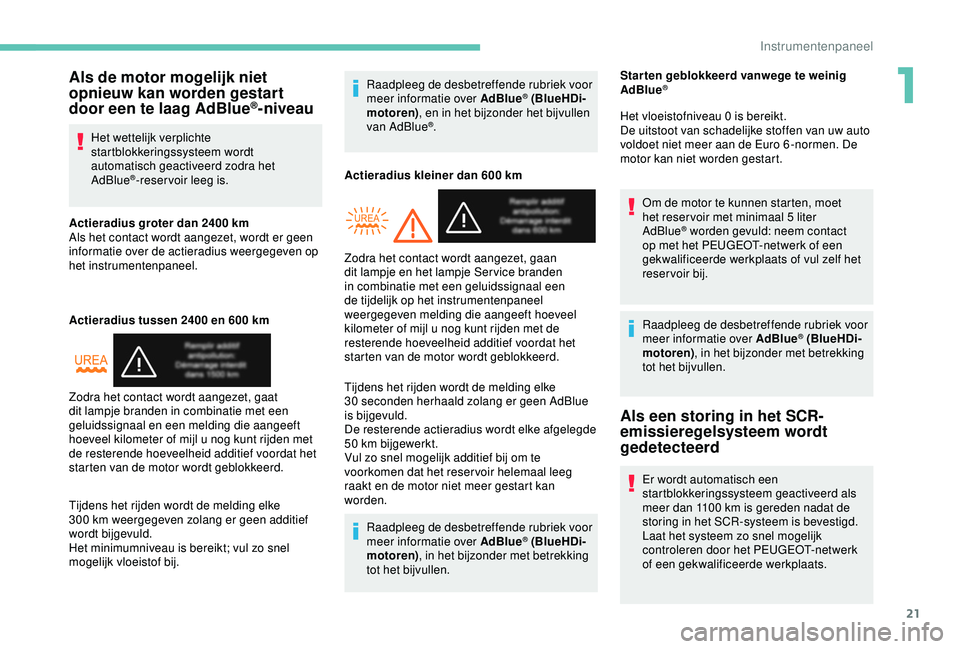

Instrumentenpaneel

21
Als de motor mogelijk niet
opnieuw kan worden gestart
door een te laag AdBlue
®-niveau
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is.
Actieradius groter dan 2400 km
Als het contact wordt aangezet, wordt er geen
informatie over de actieradius weergegeven op
het instrumentenpaneel.
Actieradius tussen 2400 en 600


km
Tijdens het rijden wordt de melding elke
300

km weergegeven zolang er geen additief
wordt bijgevuld.
Het minimumniveau is bereikt; vul zo snel
mogelijk vloeistof bij. Raadpleeg de desbetreffende rubriek voor
meer informatie over AdBlue
® (BlueHDi-
motoren) , en in het bijzonder het bijvullen
van AdBlue
®.
Actieradius kleiner dan 600 km
Tijdens het rijden wordt de melding elke
30


seconden herhaald zolang er geen AdBlue
is bijgevuld.
De resterende actieradius wordt elke afgelegde
50 km bijgewerkt.
Vul zo snel mogelijk additief bij om te
voorkomen dat het reservoir helemaal leeg
raakt en de motor niet meer gestart kan
worden.
Raadpleeg de desbetreffende rubriek voor
meer informatie over AdBlue
® (BlueHDi-
motoren) , in het bijzonder met betrekking
tot het bijvullen.
Zodra het contact wordt aangezet, gaat
dit lampje branden in combinatie met een
geluidssignaal en een melding die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief voordat het
starten van de motor wordt geblokkeerd. Zodra het contact wordt aangezet, gaan
dit lampje en het lampje Ser vice branden
in combinatie met een geluidssignaal een
de tijdelijk op het instrumentenpaneel
weergegeven melding die aangeeft hoeveel
kilometer of mijl u nog kunt rijden met de
resterende hoeveelheid additief voordat het
starten van de motor wordt geblokkeerd.Star ten geblokkeerd vanwege te weinig
AdBlue
®
Het vloeistofniveau 0 is bereikt.
De uitstoot van schadelijke stoffen van uw auto
voldoet niet meer aan de Euro 6 -normen. De
motor kan niet worden gestart.
Om de motor te kunnen starten, moet
het reser voir met minimaal 5
liter
AdBlue
® worden gevuld: neem contact
op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats of vul zelf het
reservoir bij.
Raadpleeg de desbetreffende rubriek voor
meer informatie over AdBlue
® (BlueHDi-
motoren) , in het bijzonder met betrekking
tot het bijvullen.
Als een storing in het SCR-
emissieregelsysteem wordt
gedetecteerd
Er wordt automatisch een
startblokkeringssysteem geactiveerd als
meer dan 1100
km is gereden nadat de
storing in het SCR-systeem is bevestigd.
Laat het systeem zo snel mogelijk
controleren door het PEUGEOT-netwerk
of een gekwalificeerde werkplaats.
1
Instrumentenpaneel

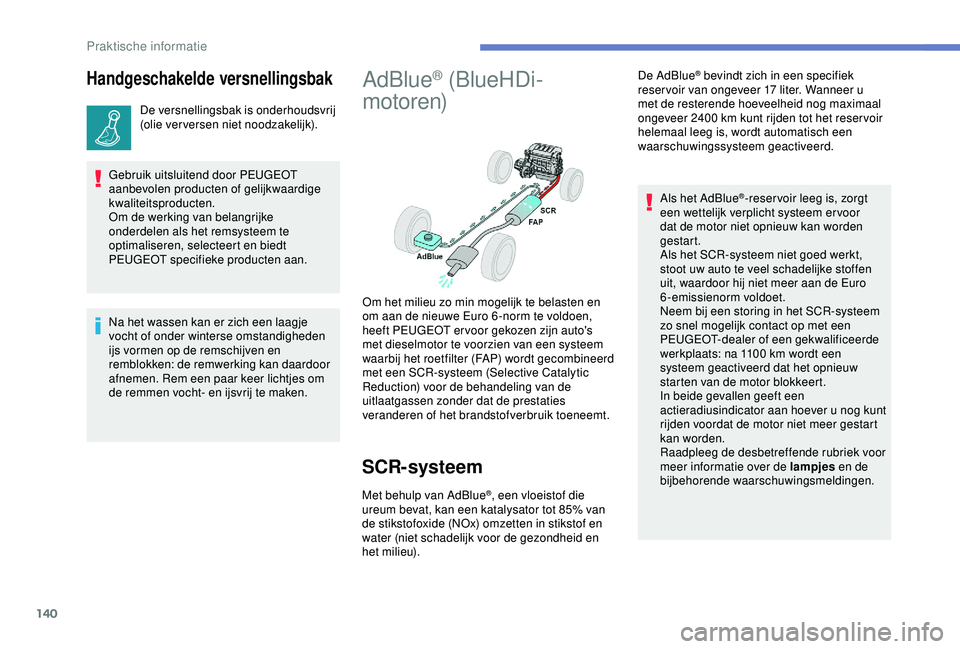

140
Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Gebruik uitsluitend door PEUGEOT
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke
onderdelen als het remsysteem te
optimaliseren, selecteert en biedt
PEUGEOT specifieke producten aan.
AdBlue® (BlueHDi-
motoren)
SCR-systeem
Met behulp van AdBlue®, een vloeistof die
ureum bevat, kan een katalysator tot 85% van
de stikstofoxide (NOx) omzetten in stikstof en
water (niet schadelijk voor de gezondheid en
het milieu). De AdBlue
® bevindt zich in een specifiek
reser voir van ongeveer 17 liter. Wanneer u
met de resterende hoeveelheid nog maximaal
ongeveer 2400
km kunt rijden tot het reser voir
helemaal leeg is, wordt automatisch een
waarschuwingssysteem geactiveerd.
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft PEUGEOT er voor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt. Als het AdBlue
®-reser voir leeg is, zorgt
een wettelijk verplicht systeem er voor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de Euro
6-emissienorm voldoet.
Neem bij een storing in het SCR-systeem
zo snel mogelijk contact op met een
PEUGEOT-dealer of een gekwalificeerde
werkplaats: na 1100
km wordt een
systeem geactiveerd dat het opnieuw
starten van de motor blokkeert.
In beide gevallen geeft een
actieradiusindicator aan hoever u nog kunt
rijden voordat de motor niet meer gestart
kan worden.
Raadpleeg de desbetreffende rubriek voor
meer informatie over de lampjes en de
bijbehorende waarschuwingsmeldingen.
Na het wassen kan er zich een laagje
vocht of onder winterse omstandigheden
ijs vormen op de remschijven en
remblokken: de remwerking kan daardoor
afnemen. Rem een paar keer lichtjes om
de remmen vocht- en ijsvrij te maken.
Praktische informatie

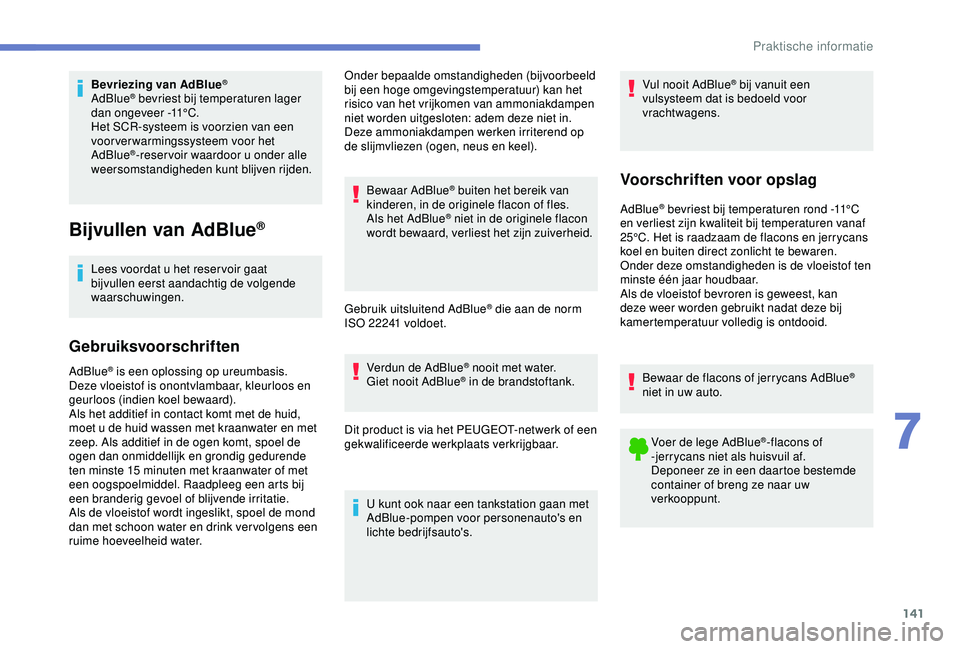

141
Bevriezing van AdBlue®
AdBlue® bevriest bij temperaturen lager
dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reser voir waardoor u onder alle
weersomstandigheden kunt blijven rijden.
Bijvullen van AdBlue®
Lees voordat u het reser voir gaat
bijvullen eerst aandachtig de volgende
waarschuwingen.
Gebruiksvoorschriften
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Bewaar AdBlue
® buiten het bereik van
kinderen, in de originele flacon of fles.
Als het AdBlue
® niet in de originele flacon
wordt bewaard, verliest het zijn zuiverheid.
Gebruik uitsluitend AdBlue
® die aan de norm
ISO 22241 voldoet.
AdBlue
® is een oplossing op ureumbasis.
Deze vloeistof is onontvlambaar, kleurloos en
geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15
minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als de vloeistof wordt ingeslikt, spoel de mond
dan met schoon water en drink ver volgens een
ruime hoeveelheid water. Verdun de AdBlue® nooit met water.
Giet nooit AdBlue® in de brandstoftank.
Dit product is via het PEUGEOT-netwerk of een
gekwalificeerde werkplaats verkrijgbaar.
U kunt ook naar een tankstation gaan met
AdBlue-pompen voor personenauto's en
lichte bedrijfsauto's. Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
Voorschriften voor opslag
AdBlue® bevriest bij temperaturen rond -11°C
en verliest zijn kwaliteit bij temperaturen vanaf
25°C. Het is raadzaam de flacons en jerrycans
koel en buiten direct zonlicht te bewaren.
Onder deze omstandigheden is de vloeistof ten
minste één jaar houdbaar.
Als de vloeistof bevroren is geweest, kan
deze weer worden gebruikt nadat deze bij
kamertemperatuur volledig is ontdooid.
Bewaar de flacons of jerrycans AdBlue
®
niet in uw auto.
Voer de lege AdBlue
®-flacons of
-jerrycans niet als huisvuil af.
Deponeer ze in een daartoe bestemde
container of breng ze naar uw
verkooppunt.
7
Praktische informatie

142
Procedure
Controleer voordat u gaat bijvullen of de auto
op een vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest de
AdBlue
® waardoor u de vloeistof niet in het
reser voir kunt gieten. Laat uw auto enkele uren
op een warmere plaats staan en vul ver volgens
het reservoir bij. F

P
ak een flacon of jerrycan met AdBlue
®.
Controleer de houdbaarheidsdatum
en lees ver volgens aandachtig de
gebruiksaanwijzing op het etiket voordat u
de inhoud van de flacon of jerrycan in het
AdBlue-reser voir van uw auto giet.
Of
F

S

teek het vulpistool van de AdBlue
®-pomp
in de vulopening van het reser voir en vul bij
tot het vulpistool automatisch afslaat.
Belangrijk:
-

O

m er voor te zorgen dat het AdBlue
®-
reser voir niet overstroomt, wordt
aanbevolen:
•

O

m 10 tot 13

liter bij te vullen met
behulp van AdBlue
®-flacons.
Of
•

N

iet meer bij te vullen nadat
het vulpistool bij het tankstation
automatisch afslaat.
-

A

ls het AdBlue
®-reser voir van uw auto
helemaal leeg is (dit wordt aangegeven
door de waarschuwingsmeldingen en
u kunt in dat geval de motor niet meer
opnieuw starten), moet u het reser voir
vullen met minimaal 5


liter additief. Belangrijk: als u AdBlue hebt bijgevuld
nadat het AdBlue-reser voir leeg is
geraakt
, dient u ongeveer 5 minuten
te wachten voordat u het contact weer
aanzet, zonder het bestuurderspor tier
te openen, de auto te ontgrendelen en
de sleutel in het contactslot te steken .
Zet ver volgens het contact aan en start na
10 seconden wachten de motor.
F

Z

org dat de auto is ontgrendeld en open de
brandstofvulklep. De blauwe dop van het
AdBlue
®-reser voir bevindt zich links naast
de brandstofvuldop.
F

D

raai de blauwe dop een zesde
omwenteling linksom.
F

V

er wijder de blauwe dop.

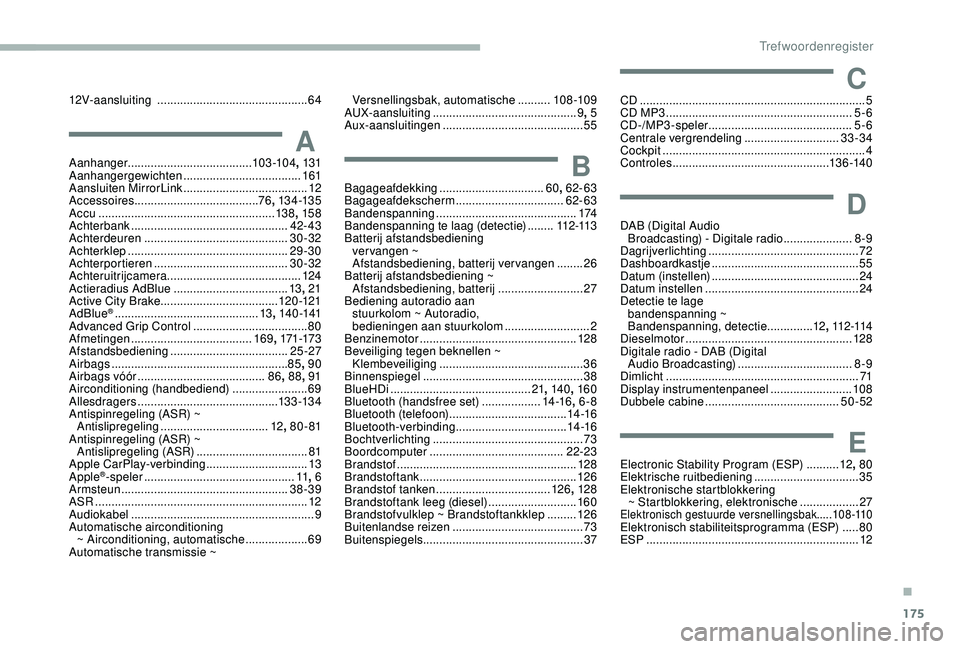

Praktische informatie

175
12V-aansluiting ..............................................64
AAanhanger...................................... 103 -104, 131
Aanhangergewichten .................................... 161
Aansluiten MirrorLink


...................................... 12
Accessoires ...................................... 76, 13 4 -13 5
Accu


...................................................... 13 8, 15 8
Achterbank
...............................

.................42- 43
Achterdeuren
..............................

..............30-32
Achterklep


................................................. 29-30
Achterportieren
...............................

..........30-32
Achteruitrijcamera


......................................... 124
Actieradius AdBlue


................................... 13, 21
Active City Brake

...............................
.....120 -121
AdBlue
® ............................................ 13, 140 -141
Advanced Grip Control ................................... 80
Afmetingen


..................................... 169, 171-173
Afstandsbediening
.................................... 2

5 -27
Airbags
...............................

.......................85, 90
Airbags vóór


....................................... 86, 88 , 91
Airconditioning (handbediend)


.......................69
Allesdragers


...........................................13 3 -13 4
Antispinregeling (ASR) ~ Antislipregeling


................................. 12, 80 - 81
Antispinregeling (ASR) ~ Antislipregeling (ASR)


.................................. 81
Apple CarPlay-verbinding


............................... 13
Apple
®-speler .............................................. 11, 6
Armsteun ................................................... 38-39
ASR
........

......................................................... 12
Audiokabel


........................................................ 9
Automatische airconditioning ~ Airconditioning, automatische


...................69
Automatische transmissie ~
Versnellingsbak, automatische .......... 10 8 -109
AUX-aansluiting ............................................ 9, 5
Aux-aansluitingen


........................................... 55
BBagageafdekking ................................ 60, 62- 63
Bagageafdekscherm .................................62- 63
Bandenspanning


........................................... 174
Bandenspanning te laag (detectie)


........112 -113
Batterij afstandsbediening vervangen ~
Afstandsbediening, batterij vervangen


........26
Batterij afstandsbediening ~ Afstandsbediening, batterij


..........................27
Bediening autoradio aan stuurkolom ~ Autoradio,
bedieningen aan stuurkolom
.......................... 2
Be

nzinemotor

................................................ 128
Beveiliging tegen beknellen ~ Klembeveiliging


............................................ 36
Binnenspiegel


................................................. 38
BlueHDi


........................................... 21, 140 , 160
Bluetooth (handsfree set)


..................14 -16, 6-8
Bluetooth (telefoon)


.................................... 14 -16
Bluetooth-verbinding


.................................. 14 -16
Bochtverlichting


.............................................. 73
Boordcomputer


......................................... 22-23
Brandstof


....................................................... 128
Brandstoftank


................................................ 126
Brandstof tanken


................................... 126, 128
Brandstoftank leeg (diesel)


...........................160
Brandstofvulklep ~ Brandstoftankklep


.........126
Buitenlandse reizen


........................................ 73
Buitenspiegels ................................................. 37
CCD ..................................................................... 5
CD MP3 ......................................................... 5-6
CD-/MP3-speler
...............................

.............5-6
Centrale vergrendeling


.............................33-34
Cockpit
...............

............................................... 4
Controles
................................................ 1

3 6 -14 0
DDAB (Digital Audio Broadcasting) - Digitale radio ..................... 8
-9
Dagrijverlichting
...............................

...............72
Dashboardkastje


............................................. 55
Datum (instellen)
...............................

..............24
Datum instellen


............................................... 24
Detectie te lage bandenspanning ~
Bandenspanning, detectie


..............12, 112 -114
Dieselmotor
................................................... 12

8
Digitale radio - DAB (Digital Audio Broadcasting)


...................................8-9
Dimlicht


........................................................... 71
Display instrumentenpaneel


.........................108
Dubbele cabine


......................................... 50-52
EElectronic Stability Program (ESP) ..........12, 80
Elektrische ruitbediening ................................ 35
E
lektronische startblokkering
~ Startblokkering, elektronische
.................. 2

7
Elektronisch gestuurde versnellingsbak.....108 -110Elektronisch stabiliteitsprogramma (ESP) .....80
ESP ................................................................. 12
.
Trefwoordenregister
