2020 Peugeot Partner Manual do proprietário (in Portuguese)

183
Características técnicas
9Comprimento do veículo
W Altura do espaço de carga Versão standard 548 a 588X
Versão standard com carga
útil acrescida 568 a 578
561 a 565
Versão de local de trabalho 602 a 610605 a 610
P Largura de abertura livre Potência 675
Min. 641
Q Altura do espaço de carga Versão standard 534 a 558
Versão standard com carga
útil acrescida 551 a 558
543 a 552
Versão de local de trabalho 574 a 581575 a 587




Comprimento do veículo
Standard (L1) Long (L2)
R Comprimento interior do
pisoCom divisória
1.8172.167
Com escada 1.7902.140

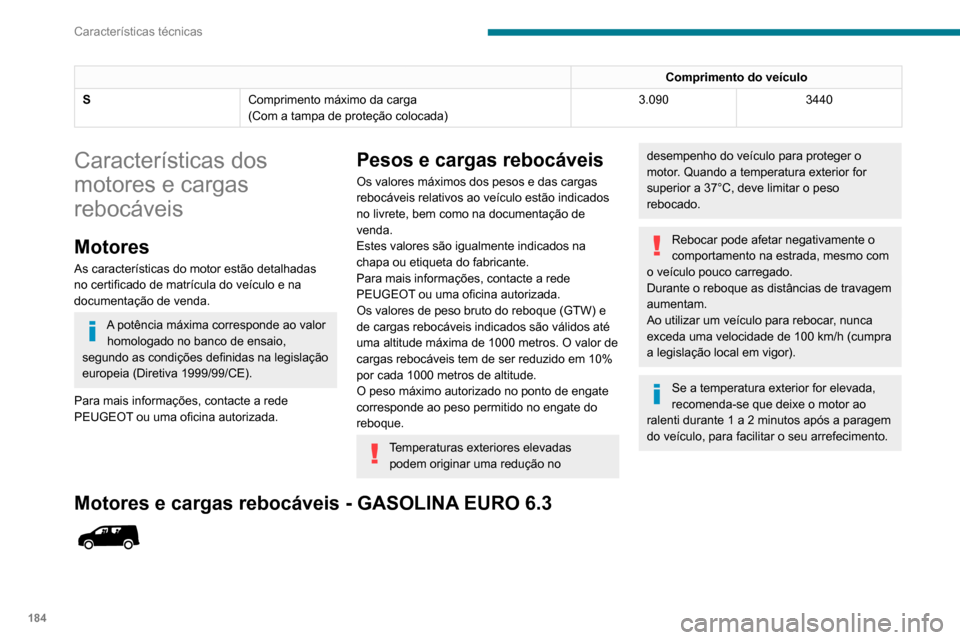

184
Características técnicas
Comprimento do veículo
S Comprimento máximo da carga
(Com a tampa de proteção colocada) 3.090
3440
Características dos
motores e cargas
rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
A potência máxima corresponde ao valor
homologado no banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para mais informações, contacte a rede
PEUGEOT ou uma oficina autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados
no livrete, bem como na documentação de
venda.
Estes valores são igualmente indicados na
chapa ou etiqueta do fabricante.
Para mais informações, contacte a rede
PEUGEOT ou uma oficina autorizada.
Os valores de peso bruto do reboque (GTW) e
de cargas rebocáveis indicados são válidos até
uma altitude máxima de 1000 metros. O valor de
cargas rebocáveis tem de ser reduzido em 10%
por cada 1000 metros de altitude.
O peso máximo autorizado no ponto de engate
corresponde ao peso permitido no engate do
reboque.
Temperaturas exteriores elevadas podem originar uma redução no
desempenho do veículo para proteger o
motor. Quando a temperatura exterior for
superior a 37°C, deve limitar o peso
rebocado.
Rebocar pode afetar negativamente o
comportamento na estrada, mesmo com
o veículo pouco carregado.
Durante o reboque as distâncias de travagem
aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100
km/h (cumpra
a legislação local em vigor).
Se a temperatura exterior for elevada,
recomenda-se que deixe o motor ao
ralenti durante 1 a 2 minutos após a paragem
do veículo, para facilitar o seu arrefecimento.
Motores e cargas rebocáveis - GASOLINA EURO 6.3

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidadesManual de 6 velocidades Automática de 8 velocidades
Código EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Código do modelo EUHNP2-LEUHNS2-LEUHNS3-L
Cilindrada (cc) 1.1991.1991.199
Potência máx.: norma CE (kW) 819696
Combustível Gasolina sem chumboGasolina sem chumboGasolina sem chumbo
Reboque travado (no limite do
GTW) numa zona com 12% de
inclinação (kg) 900
950950
Reboque sem travões (kg) 750750750
Peso máximo autorizado sobre
o ponto de engate/a bola de
reboque (kg) 74
7474
Motores e cargas rebocáveis - DIESEL EURO 6.1

Motor BlueHDi 100 S&S BVM5
Caixa de velocidades Manual de 5 velocidades
Código DV6FD STTd BVM5
Código do modelo EFBHYB-L
Cilindrada (cc) 1.560
Potência máx.: norma CE (kW) 73

185
Características técnicas
9MotorPureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidadesManual de 6 velocidades Automática de 8 velocidades
Código EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Código do modelo EUHNP2-LEUHNS2-LEUHNS3-L
Cilindrada (cc) 1.1991.1991.199
Potência máx.: norma CE (kW) 819696
Combustível Gasolina sem chumboGasolina sem chumboGasolina sem chumbo
Reboque travado (no limite do
GTW) numa zona com 12% de
inclinação (kg) 900
950950
Reboque sem travões (kg) 750750750
Peso máximo autorizado sobre
o ponto de engate/a bola de
reboque (kg) 74
7474
Motores e cargas rebocáveis - DIESEL EURO 6.1

Motor BlueHDi 100 S&S BVM5
Caixa de velocidades Manual de 5 velocidades
Código DV6FD STTd BVM5
Código do modelo EFBHYB-L
Cilindrada (cc) 1.560
Potência máx.: norma CE (kW) 73

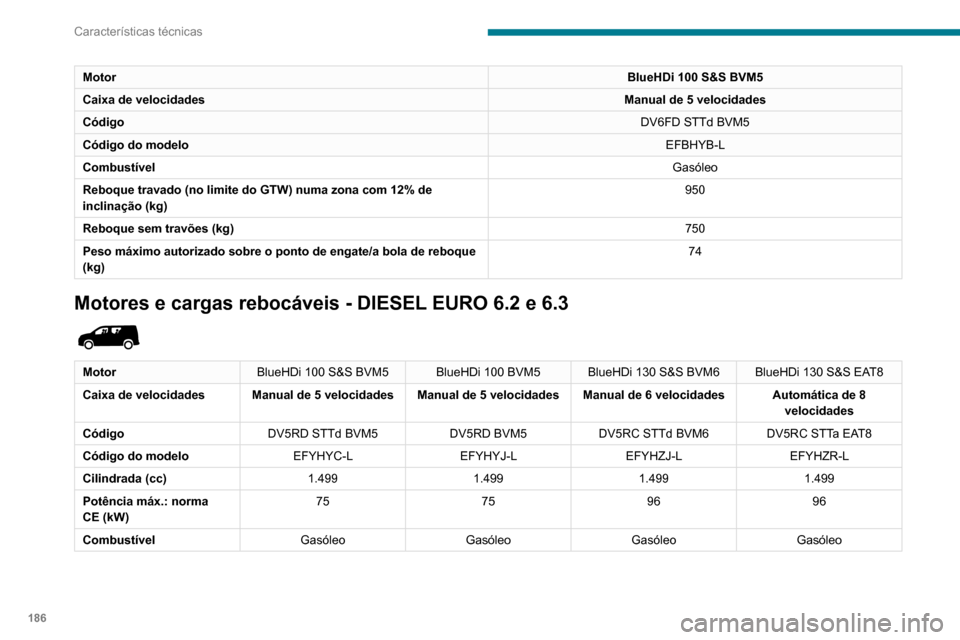

186
Características técnicas
MotorBlueHDi 100 S&S BVM5
Caixa de velocidades Manual de 5 velocidades
Código DV6FD STTd BVM5
Código do modelo EFBHYB-L
Combustível Gasóleo
Reboque travado (no limite do GTW) numa zona com 12% de
inclinação (kg) 950
Reboque sem travões (kg) 750
Peso máximo autorizado sobre o ponto de engate/a bola de reboque
(kg) 74
Motores e cargas rebocáveis - DIESEL EURO 6.2 e 6.3

Motor
BlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Caixa de velocidades Manual de 5 velocidades Manual de 5 velocidades Manual de 6 velocidades Automática de 8
velocidades
Código DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Código do modelo EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cilindrada (cc) 1.4991.4991.4991.499
Potência máx.: norma
CE (kW) 75
759696
Combustível GasóleoGasóleoGasóleoGasóleo
Elementos de
identificação
Diferentes elementos visíveis para identificação
e localização do seu veículo.

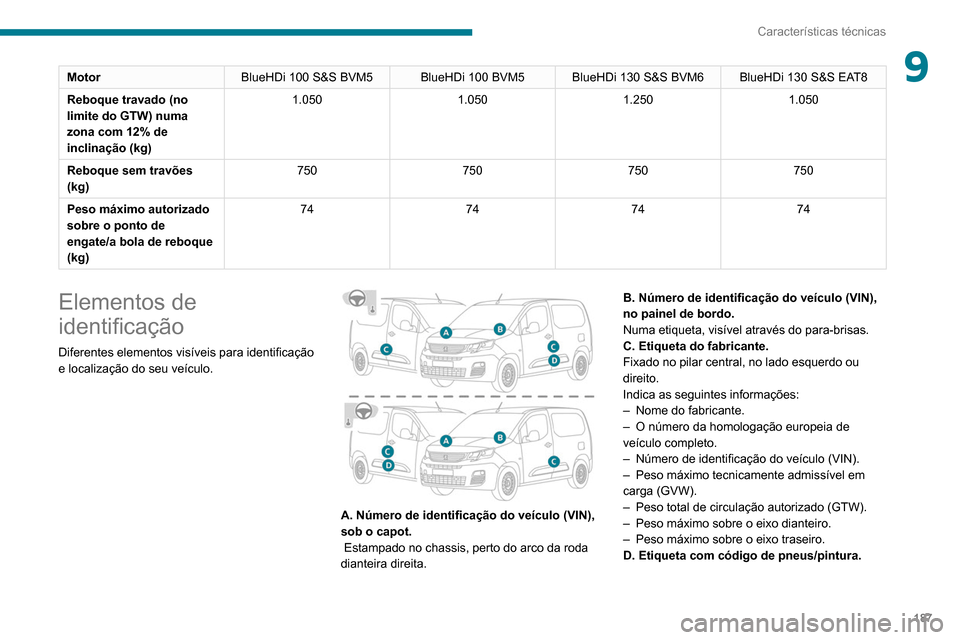

187
Características técnicas
9MotorBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Reboque travado (no
limite do GTW) numa
zona com 12% de
inclinação (kg) 1.050
1.0501.2501.050
Reboque sem travões
(kg) 750
750750750
Peso máximo autorizado
sobre o ponto de
engate/a bola de reboque
(kg) 74
747474
Elementos de
identificação
Diferentes elementos visíveis para identificação
e localização do seu veículo.


A. Número de identificação do veículo (VIN),
sob o capot.
Estampado no chassis, perto do arco da roda
dianteira direita. B. Número de identificação do veículo (VIN),
no painel de bordo.
Numa etiqueta, visível através do para-brisas.
C. Etiqueta do fabricante.
Fixado no pilar central, no lado esquerdo ou
direito.
Indica as seguintes informações:
–

Nome do fabricante.
–

O número da homologação europeia de
veículo completo.
–

Número de identificação do veículo (VIN).
–

Peso máximo tecnicamente admissível em
carga (GVW).
–
Peso total de circulação autorizado (GTW).
– Peso máximo sobre o eixo dianteiro.
–

Peso máximo sobre o eixo traseiro.
D. Etiqueta com código de pneus/pintura.

188
Características técnicas

Fixado na porta do lado do condutor.
Indica as seguintes informações sobre os pneus:
–
as pressões dos pneus com o veículo vazio e
carregado.
–


as especificações dos pneus, incluindo
dimensões, tipo e os índices de carga e
velocidade.
–


a pressão de enchimento do pneu
sobresselente.
Indica igualmente a referência da cor da pintura.
O veículo pode estar equipado de origem
com pneus com maiores índices de
carga e velocidade do que aqueles indicados
na etiqueta, sem afetar a pressão dos pneus
(em pneus frios).

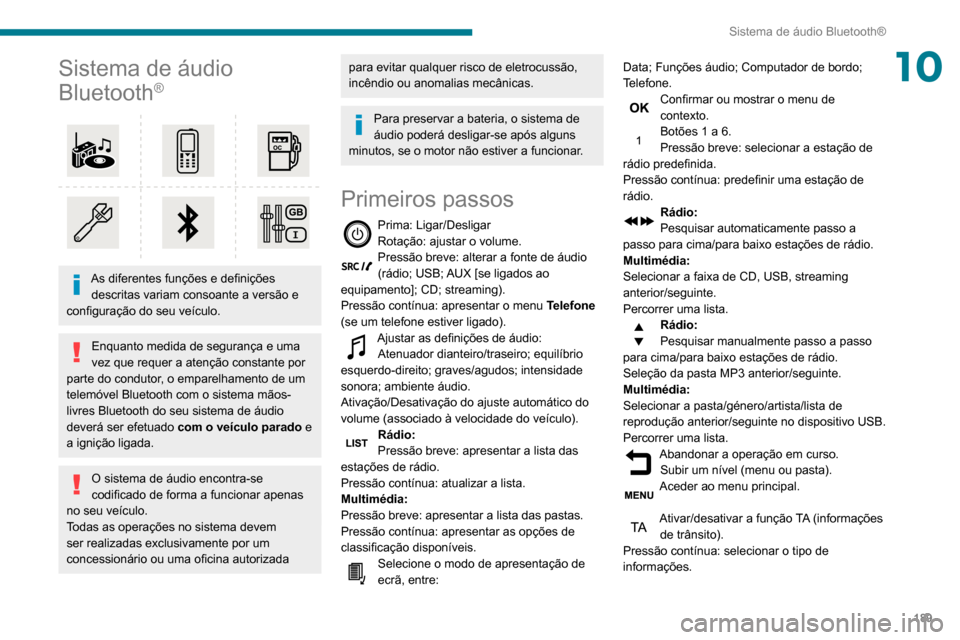

189
Sistema de áudio Bluetooth®
10Sistema de áudio
Bluetooth
®


As diferentes funções e definições descritas variam consoante a versão e
configuração do seu veículo.
Enquanto medida de segurança e uma
vez que requer a atenção constante por
parte do condutor, o emparelhamento de um
telemóvel Bluetooth com o sistema mãos-
livres Bluetooth do seu sistema de áudio
deverá ser efetuado com o veículo parado e
a ignição ligada.
O sistema de áudio encontra-se
codificado de forma a funcionar apenas
no seu veículo.
Todas as operações no sistema devem
ser realizadas exclusivamente por um
concessionário ou uma oficina autorizada
para evitar qualquer risco de eletrocussão,
incêndio ou anomalias mecânicas.
Para preservar a bateria, o sistema de
áudio poderá desligar-se após alguns
minutos, se o motor não estiver a funcionar.
Primeiros passos
Prima: Ligar/Desligar
Rotação: ajustar o volume.
Pressão breve: alterar a fonte de áudio
(rádio; USB; AUX [se ligados ao
equipamento]; CD; streaming).
Pressão contínua: apresentar o menu Telefone
(se um telefone estiver ligado).
Ajustar as definições de áudio: Atenuador dianteiro/traseiro; equilíbrio
esquerdo-direito; graves/agudos; intensidade
sonora; ambiente áudio.
Ativação/Desativação do ajuste automático do
volume (associado à velocidade do veículo).
Rádio:
Pressão breve: apresentar a lista das
estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista das pastas.
Pressão contínua: apresentar as opções de
classificação disponíveis.
Selecione o modo de apresentação de
ecrã, entre: Data; Funções áudio; Computador de bordo;
Telefone.
Confirmar ou mostrar o menu de
contexto.
Botões 1 a 6.
Pressão breve: selecionar a estação de
rádio predefinida.
Pressão contínua: predefinir uma estação de
rádio.
Rádio:
Pesquisar automaticamente passo a
passo para cima/para baixo estações de rádio.
Multimédia:
Selecionar a faixa de CD, USB, streaming
anterior/seguinte.
Percorrer uma lista.
Rádio:
Pesquisar manualmente passo a passo
para cima/para baixo estações de rádio.
Seleção da pasta MP3 anterior/seguinte.
Multimédia:
Selecionar a pasta/género/artista/lista de
reprodução anterior/seguinte no dispositivo USB.
Percorrer uma lista.
Abandonar a operação em curso. Subir um nível (menu ou pasta).
Aceder ao menu principal.
Ativar/desativar a função TA (informações de trânsito).
Pressão contínua: selecionar o tipo de
informações.

190
Sistema de áudio Bluetooth®
Menus
Consoante a versão."Multimédia": Parâmetros de média,
Parâmetros de rádio.
"Telefone": Ligar, Gestão das listas telef.,
Gestão do telefone, Desligar.
"Computador de bordo".
"Manutenção": Diagnóstico, Registo dos
alertas, etc.
"Ligações": Gestão das ligações,
procurar dispositivos.
"Personalização-configuração": Definir
os parâmetros do veículo, Seleção do
idioma, Configuração do ecrã, Seleção das
unidades, Regulação da data e hora.
Prima o botão "MENU".
Deslocação de um menu para outro.
Entrada num menu.
Rádio
Selecionar uma estação
Prima várias vezes seguidas o botão
FONTE e selecione a rádio.
Prima este botão para selecionar uma
banda de frequência (FM/DAB/AM).
Seleção da banda de frequência FM/
DAB/AM.

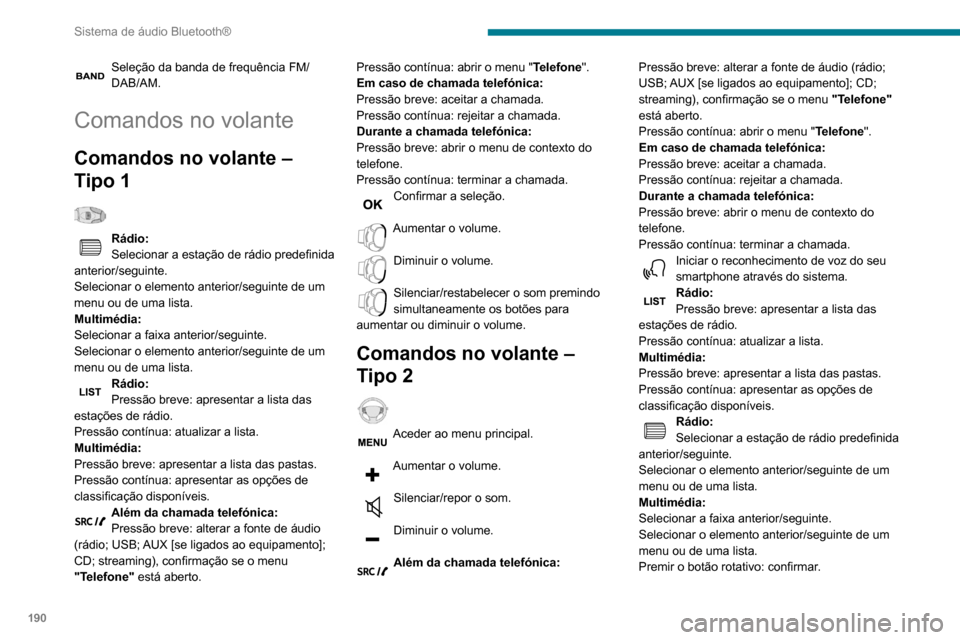

Comandos no volante
Comandos no volante –
Tipo 1

Rádio:
Selecionar a estação de rádio predefinida
anterior/seguinte.
Selecionar o elemento anterior/seguinte de um
menu ou de uma lista.
Multimédia:
Selecionar a faixa anterior/seguinte.
Selecionar o elemento anterior/seguinte de um
menu ou de uma lista.
Rádio:
Pressão breve: apresentar a lista das
estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista das pastas.
Pressão contínua: apresentar as opções de
classificação disponíveis.
Além da chamada telefónica:
Pressão breve: alterar a fonte de áudio
(rádio; USB; AUX [se ligados ao equipamento];
CD; streaming), confirmação se o menu
"Telefone" está aberto. Pressão contínua: abrir o menu "
Telefone".
Em caso de chamada telefónica:
Pressão breve: aceitar a chamada.
Pressão contínua: rejeitar a chamada.
Durante a chamada telefónica:
Pressão breve: abrir o menu de contexto do
telefone.
Pressão contínua: terminar a chamada.
Confirmar a seleção.
Aumentar o volume.
Diminuir o volume.
Silenciar/restabelecer o som premindo
simultaneamente os botões para
aumentar ou diminuir o volume.
Comandos no volante –
Tipo 2

Aceder ao menu principal.
Aumentar o volume.
Silenciar/repor o som.
Diminuir o volume.
Além da chamada telefónica: Pressão breve: alterar a fonte de áudio (rádio;
USB; AUX [se ligados ao equipamento]; CD;
streaming), confirmação se o menu
"Telefone"
está aberto.
Pressão contínua: abrir o menu " Telefone".
Em caso de chamada telefónica:
Pressão breve: aceitar a chamada.
Pressão contínua: rejeitar a chamada.
Durante a chamada telefónica:
Pressão breve: abrir o menu de contexto do
telefone.
Pressão contínua: terminar a chamada.
Iniciar o reconhecimento de voz do seu
smartphone através do sistema.
Rádio:
Pressão breve: apresentar a lista das
estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista das pastas.
Pressão contínua: apresentar as opções de
classificação disponíveis.
Rádio:
Selecionar a estação de rádio predefinida
anterior/seguinte.
Selecionar o elemento anterior/seguinte de um
menu ou de uma lista.
Multimédia:
Selecionar a faixa anterior/seguinte.
Selecionar o elemento anterior/seguinte de um
menu ou de uma lista.
Premir o botão rotativo: confirmar.
