18
Instrumentpanel
Se motsvarande avsnitt för mer information
om nivåkontroller.
Indikator för motorns
kylvätsketemperatur


När motorn är i gång:
– I zon A är temperaturen normal.
–

I zon
B är temperaturen för hög; motsvarande
varningslampa och varningslampa STOP i mitten
tänds på instrumentpanelen, samtidigt som ett
meddelande visas och en ljudsignal.
Stanna bilen så fort detta kan ske på ett
säkert sätt.
Vänta några minuter innan du stänger av
motorn.
Efter att ha slagit ifrån tändningen öppnar
du försiktigt motorhuven för att
kontrollera kylarvätskans nivå.
Se motsvarande avsnitt för mer
information om nivåkontroller.
AdBlue®-
räckviddsindikatorer
(BlueHDi)
Diesel BlueHDi-motorer är utrustade med
SCR (selektiv katalytisk reduktion) och
dieselpartikelfilter (DPF) för avgasrening.
Funktionerna är beroende av AdBlue
®.
När nivån i AdBlue®-tanken sjunker under
reservnivån (mellan 2 400 och 0 km) tänds en
varningslampa när tändningen slås på och en
beräknad körsträcka innan motorstart spärras
visas på instrumentpanelen.
Motorns startspärr aktiveras automatiskt
när AdBlue®-tanken är tom. Det går inte
att starta motorn tills en viss miniminivå av
AdBlue
® har fyllts på.
Manuell visning av räckvidd
Om räckvidden överstiger 2 400 km visas den
inte automatiskt.
Du får åtkomst till räckviddsinformationen
via knappen " Check/Diagnostics" i
menyn Driving/Vehicle på pekskärmen.
Åtgärder vid för låg nivå av AdBlue®
Följande varningslampor tänds när nivån av
AdBlue® understiger reservnivån som motsvarar
en körsträcka på 2 400 km.
Varningslamporna och meddelandena
påminner föraren om att fylla på tanken innan
motorstart spärras. Se avsnittet Varnings-
och kontrollampor för mer information om
meddelandena.
Se motsvarande avsnitt för mer
information om AdBlue® (BlueHDi-
motorer) och i synnerhet om påfyllning.
Tända var-
nings-/kon-
trollampor Åtgärd Kvarvarande
körsträcka


Fyll på. Mellan 2 400 km
och 800
km


Fyll på så
snart som
möjligt.Mellan
800
km och
100
km


Påfyllning
krävs.
Risk för att
motorstart
spärras. Mellan
100
km och
0
km


För att kunna
starta motorn
igen ska
du fylla på
minst 5 liter
AdBlue
® i
tanken. 0
km

21
Instrumentpanel
1► Tryck en gång till på skärmen (varsomhelst
på dess yta) för att aktivera den.
Färddator
Visar information relaterad till den aktuella resan
(räckvidd, bränsleförbrukning, medelhastighet
m.m.).
Data som visas på
instrumentpanelen
Färddatorns data visas permanent då
visningsläget ”PERSONLIGT” är valt.
Om man trycker på torkarspakens ände i
alla andra visningslägen, kommer den här
informationen att visas tillfälligt på en specifik
skärm.
Visning av de olika flikarna




► Ett tryck på knappen på torkarspakens ände
visar i turordning följande flikar:
–

Aktuell information:
•


T
otal räckvidd (bensin eller diesel). •

Aktuell bränsleförbrukning (bensin eller
diesel).
•

Stop & Start tidräknare (bensin eller diesel).
•

Procentandel av den aktuella resan i
helelektrisk körläge (Hybrid).
–

Resor ”
1” sedan ”2”:
• Medelhastighet.
• Medelförbrukning.
•
Körd sträcka.
Nollställning av sträcka
► Tryck på knappen längst ut på
torkarreglagets ände i mer än 2 sekunder
när önskad sträcka visas.
Sträckorna ”1” och ”2” är oberoende av varandra
och används på samma sätt.
Definitioner
Räckvidd
(km eller miles)Antal kilometer som bilen kan köras med det bränsle som återstår i tanken
(beroende på medelförbrukningen de senaste
kilometrarna).
Detta värde kan variera efter en ändring i körsätt
eller vägprofil, vilket kan leda till en betydande
ändring i den momentana förbrukningen.
När det resterande bränslet räcker till mindre än
30

km indikeras detta med streck.
Efter bränslepåfyllning av minst 5
liter visas den
omräknade körsträckan om den överskrider
100

km. Vid ihållande visning av streck i stället för siffror
bör du kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Momentan bränsleförbrukning
(l/100 km eller km/l eller mpg)Beräknad under de senaste sekunderna.
Denna funktion visas endast för hastigheter över
30 km/tim.
Medelförbrukning
(l/100 km eller km/l eller mpg)Beräknas sedan den senaste
nollställningen av färddatorn.
Medelhastighet
(km/h eller mph)Beräknas sedan den senaste
nollställningen av färddatorn.
Körd sträcka
(km eller miles)
Beräknas sedan den senaste
nollställningen av färddatorn.
Stop & Start tidsräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är utrustad med Stop & Start används
en tidräknare för att hålla reda på hur länge
STOP-läget varit aktiverat sammanlagt under
färden.

30
Åtkomst
Automatisk låsning (överfallsskydd)
Dörrarna och bagageutrymmet låses automatiskt
under körning (hastighet över 10 km/h).
För att avaktivera/aktivera funktionen (aktiverad
som standard):
► Tryck på knappen tills en ljudsignal hörs och
ett bekräftelsemeddelande visas.
Transport av långa eller skrymmande
föremål
Om du vill köra med bagageutrymmet öppet
och dörrarna låsta måste du trycka på
centrallåsknappen. Annars kommer låsljudet
att höras och en varning att visas så fort bilen
kommer upp i över 10 km/h.
Larm
(Beroende på version)



Systemet är avsett att avskräcka från bilstöld och
inbrott.
Byte av batteri
Ett meddelande visas på instrumentpanelen när
batteriet behöver bytas.
Batterityp: CR2032 / 3 volt.


► Haka loss locket genom att sätta in en liten
skruvmejsel i skåran och lyfta locket.
►

T
a bort det förbrukade batteriet.
►

Sätt i det nya batteriet med rätt polaritet och
klicka på locket på höljet.
►


Nollställning av fjärrkontrollen.
Se motsvarande avsnitt för mer information om
Nollställning av fjärrkontrollen .
Kasta inte fjärrkontrollens batterier då
de innehåller metaller som är skadliga
för miljön. Lämna in dem på en godkänd
avfallsstation.
Nollställning av
fjärrkontrollen
Efter byte av fjärrkontrollens batteri eller efter
en funktionsstörning kan det bli nödvändigt att
nollställa fjärrkontrollen.


► Sätt i den mekaniska nyckeln (integrerad i
fjärrkontrollen) i låset för att låsa upp bilen.
►

Placera den elektroniska nyckeln mot läsaren
för nödstart/nödstopp på rattstången och håll
kvar den tills tändningen slås på.
►


Slå på tändningen genom att trycka på
knappen ST

ART/STOP.
►

I modell med manuell växellåda
ska växelspaken placeras i friläge och
kopplingspedalen trampas ned.
►


Med en
automatisk växellåda ska du i
läge
P trampa ned bromspedalen i botten.
Om problemet kvarstår efter nollställning bör du
snarast kontakta en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad.
Centrallås



Manuellt
► Tryck på denna knapp för att låsa/låsa upp
bilen (dörrar och bagageutrymmet) från inuti
bilen.
Kontrollampan tänds för att bekräfta
centrallåsning av bilen.
Centrallåset fungerar inte om en av
dörrarna är öppen.
Om bilen låses/spärrlåses från utsidan
När bilen låses eller spärrlåses från
utsidan, blinkar den röda kontrollampan och
knappen kan inte användas.
►

Efter låsning med vanlig låsning ska man
dra i någon av dörrarnas invändiga handtag
för att låsa upp bilen.
►


Efter låsning med spärrlås måste du
använda fjärrkontrollen, Nyckelfritt lås- och
startsystem eller den integrerade nyckeln för
att låsa upp bilen.

39
Åtkomst

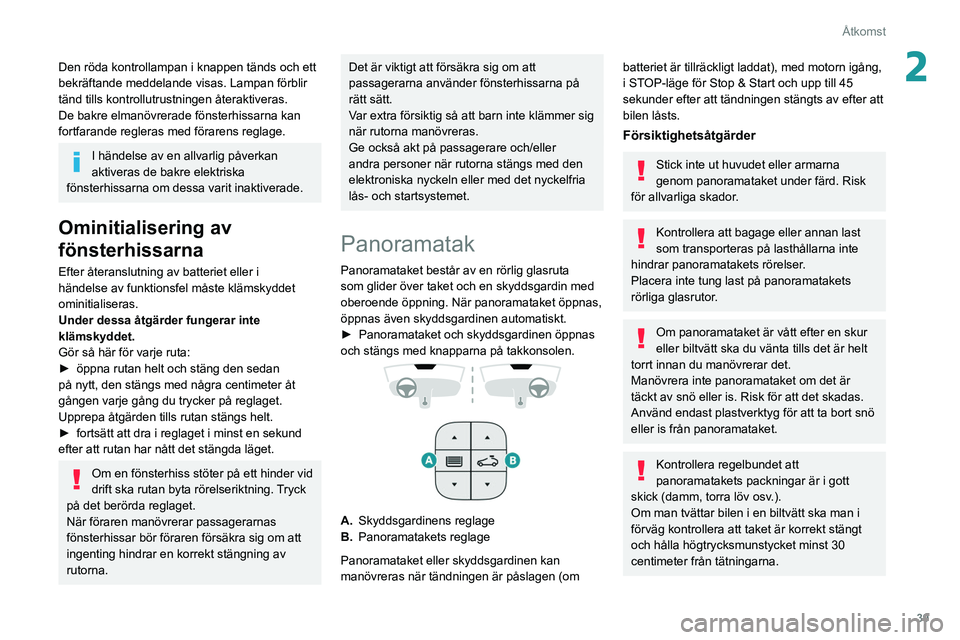

2Den röda kontrollampan i knappen tänds och ett
bekräftande meddelande visas. Lampan förblir
tänd tills kontrollutrustningen återaktiveras.
De bakre elmanövrerade fönsterhissarna kan
fortfarande regleras med förarens reglage.
I händelse av en allvarlig påverkan
aktiveras de bakre elektriska
fönsterhissarna om dessa varit inaktiverade.
Ominitialisering av
fönsterhissarna
Efter återanslutning av batteriet eller i
händelse av funktionsfel måste klämskyddet
ominitialiseras.
Under dessa åtgärder fungerar inte
klämskyddet.
Gör så här för varje ruta:
►

öppna rutan helt och stäng den sedan
på nytt, den stängs med några centimeter åt
gången varje gång du trycker på reglaget.
Upprepa åtgärden tills rutan stängs helt.
►


fortsätt att dra i reglaget i minst en sekund
efter att rutan har nått det stängda läget.
Om en fönsterhiss stöter på ett hinder vid
drift ska rutan byta rörelseriktning. Tryck
på det berörda reglaget.
När föraren manövrerar passagerarnas
fönsterhissar bör föraren försäkra sig om att
ingenting hindrar en korrekt stängning av
rutorna.
Det är viktigt att försäkra sig om att
passagerarna använder fönsterhissarna på
rätt sätt.
Var extra försiktig så att barn inte klämmer sig
när rutorna manövreras.
Ge också akt på passagerare och/eller
andra personer när rutorna stängs med den
elektroniska nyckeln eller med det nyckelfria
lås- och startsystemet.
Panoramatak
Panoramataket består av en rörlig glasruta
som glider över taket och en skyddsgardin med
oberoende öppning. När panoramataket öppnas,
öppnas även skyddsgardinen automatiskt.
►

Panoramataket och skyddsgardinen öppnas
och stängs med knapparna på takkonsolen.


A. Skyddsgardinens reglage
B. Panoramatakets reglage
Panoramataket eller skyddsgardinen kan
manövreras när tändningen är påslagen (om
batteriet är tillräckligt laddat), med motorn igång,
i STOP-läge för Stop & Start och upp till 45
sekunder efter att tändningen stängts av efter att
bilen låsts.
Försiktighetsåtgärder
Stick inte ut huvudet eller armarna
genom panoramataket under färd. Risk
för allvarliga skador.
Kontrollera att bagage eller annan last
som transporteras på lasthållarna inte
hindrar panoramatakets rörelser.
Placera inte tung last på panoramatakets
rörliga glasrutor.
Om panoramataket är vått efter en skur
eller biltvätt ska du vänta tills det är helt
torrt innan du manövrerar det.
Manövrera inte panoramataket om det är
täckt av snö eller is. Risk för att det skadas.
Använd endast plastverktyg för att ta bort snö
eller is från panoramataket.
Kontrollera regelbundet att
panoramatakets packningar är i gott
skick (damm, torra löv osv.).
Om man tvättar bilen i en biltvätt ska man i
förväg kontrollera att taket är korrekt stängt
och hålla högtrycksmunstycket minst 30
centimeter från tätningarna.

40
Åtkomst
Låt aldrig panoramataket stå öppet när
du lämnar bilen.
Funktion
När panoramataket öppnas helt, höjs först den
rörliga rutan något och förs därefter över den
fasta rutan. Alla mellanlägen är möjliga.
Beroende på bilens hastighet kan det
delvis öppna läget variera för att förbättra
akustiken.
Innan du trycker på panoramatakets eller
skyddsgardinens manöverknapp ska du
försäkra dig om att inget föremål eller någon
person hindrar manövern.
Var speciellt försiktig så att inte barn klämmer
sig när du manövrerar panoramataket eller
skyddsgardinen.
Om någonting kommer i kläm vid
manövreringen av panoramataket eller
skyddsgardinen ska du byta riktning på
panoramatakets eller skyddsgardinens
rörelse. Det gör du genom att trycka på
motsvarande reglage.
Föraren måste försäkra sig om att
passagerarna använder panoramataket och
skyddsgardinen på rätt sätt.
Klämskydd
Om panoramataket eller skyddsgardinen stöter
emot ett hinder under en stängningsrörelse
börjar de automatiskt röra sig åt andra hållet.
Klämskyddet är utformat för att fungera effektivt
upp till 120
km/h.
Öppna och stänga
► Du öppnar panoramataket eller
skyddsgardinen genom att använda delen av
knappen som vetter bakåt.
►

Du
stänger panoramataket eller
skyddsgardinen genom att använda knappen
som vetter framåt.
Användning av knappar
► Om du trycker en knapp förbi
motståndspunkten öppnas eller stängs
panoramataket helt.
►

Om du trycker på knappen igen stoppas den
pågående rörelsen.
►


Om du håller ned en knapp (utan att gå förbi
motståndspunkten) stoppas panoramatakets
eller skyddsgardinens rörelse när knappen
släpps.
►


När panoramataket är stängt: tryck en gång
utan att passera motståndet så flyttar det till ett
delvis öppet läge.
►


När panoramataket är delvis öppet: tryck utan
att gå förbi motståndspunkten för att öppna eller
stänga taket helt.
Taket och fönstren och sedan skyddsgardinen kan stängas genom att
du håller ned dörrens låsreglage. Funktionen
stannar så fort du släpper reglaget.
Skyddsgardinens stängning begränsas
av panoramatakets läge: skyddsgardinen
kan inte passera den främre delen av den
rörliga rutan. Om panoramataket och
skyddsgardinen manövreras samtidigt, så
stoppar eller återupptar skyddsgardinen sin
rörelse automatiskt beroende på
panoramatakets läge.
Återställning
Efter återinkoppling av batteriet, om fel uppstår
på soltaket eller gardinen eller om rörelserna är
ryckiga, måste soltaket eller gardinen nollställas:
►

Kontrollera att inget är i vägen för soltaket
eller gardinen och att tätningarna är rena.
►


Stäng soltaket och gardinen helt med
tändningen påslagen.
►


T
ryck in den främre delen av knappen B
tills soltaket och gardinen flyttas något och håll
sedan ned knappen i 1 sekund till innan du
släpper den.
►

Vänta 2
sekunder och tryck sedan in och håll
kvar den främre delen av knappen B. Gardinen
och taket öppnas och stängs, den ena efter den
andra. När båda är helt stängda igen ska du
hålla in i 2
sekunder till och släppa.
Om det uppstår ett funktionsfel, starta om
från början.

44
Ergonomi och komfort
Så här ändrar du inställningarna:
► Börja med förarsätet.
► Välj en massageintensitet från de tre
erbjudna nivåerna: ” 1” (Låg), ”2” (Normal) eller
”3” (Hög).
► Välj en annan typ av massage från de som
erbjuds.
► Vänta tills sidan för förarsätets inställningar
försvinner.
► Fortsätt sedan med passagerarsätet på
samma sätt.
Ändringarna tillämpas omedelbart.
När systemet aktiveras påbörjas en timmes
massage uppdelad i sekvenser på 6 minuters
massage, åtföljda av 3 minuters paus.
Systemet stannar automatiskt i slutet av cykeln.
Knappens kontrollampa släcks.
Inställning av ratten

► Dra i reglaget för att lossa ratten med bilen
stillastående.
► Ställ in rattens höjd och djup för att anpassa
körpositionen.
► Tryck på reglaget för att spärra inställning av
ratten.
Funktionen registrerar de elektriska
inställningarna av förarsätet och sidospeglarna.


Med knapparna M / 1 / 2
► Gå in i bilen och slå på tändningen.
►

Justera sätesinställningarna och
sidospeglarna.
►


T
ryck på knappen M och tryck sedan på
knapp 1 eller 2 inom 4 sekunder.
En ljudsignal bekräftar lagringen.
Lagring av en ny ställning annullerar den tidigare
ställningen.
Återgång till en sparad inställning
Med tändningen påslagen eller motorn igång
► T ryck på knapp 1 eller 2 för att motsvarande
position ska ställas in automatiskt.
En ljudsignal ljuder när justeringen är klar.
Du kan avbryta den aktuella rörelsen genom
att trycka på knapp M, 1 eller 2 eller genom att
använda ett av reglagen för sätesinställning.
Lägesinställningen kan inte göras under färd.
Lägesinställningen kopplas ur ca 45 sekunder
efter att tändningen slagits ifrån.
Sätesvärme



Funktionen kan bara användas när motorn är
igång.
På/av
► Tryck på knappen som motsvarar ditt säte.
► För varje tryckning ändras värmenivån,
motsvarande antal kontrollampor tänds.
►

För att stoppa uppvärmningen trycker du
på knappen igen tills alla kontrollampor har
slocknat.
Systemets status memoreras när tändningen
slås av

.
Använd inte funktionen när ingen sitter på sätet.
Sänk värmen så fort som möjligt.
Stäng av funktionen när sätet och
passagerarutrymmet har nått behaglig
temperatur. Genom att minska
förbrukningen av elström minskas även
bränsleförbrukningen.
Personer med känslig hud avråds från att
använda de eluppvärmda sätena
inställda under en längre tid.
Risk för brännskador för personer med
nedsatt förnimmelse av värme (sjukdom,
medicinering etc.).
För att skydda värmedynan och undvika
kortslutningar ska du:
–

inte placera vassa eller tunga föremål på
sätet,
–


inte ställa dig eller stå på knä på sätet,
–


inte hälla vätskor på sätet,
–


aldrig använda funktionen om sätet är
fuktigt.
Flerpunktsmassage
System där du kan välja typ av massage och
ställa in intensiteten.
Detta system fungerar med motorn igång, liksom
i STOPP-läge för
Stop & Start.
Massageinställningarna justeras via
pekskärmen.
Från framsätet:
► Tryck på denna knapp. Knappens
gröna kontrollampa tänds.
Inställningssidan visas på pekskärmen med de
senaste lagrade inställningarna.
Om inställningarna passar dig och du inte gör
några ändringar, återgår visningen till den
ursprungliga och funktionen aktiveras direkt.
Sätena ska ställas in efter varandra. Börja med
förarsätet.

48
Ergonomi och komfort
lite vatten under bilen då den står stilla, vilket
är helt normalt.
Underhåll av ventilation och
luftkonditionering
► Kontrollera att kupéfiltret är i gott skick och
låt regelbundet byta filtren.
Vi rekommenderar att använda ett kombinerat
kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen
och du får en fräschare kupé (minskning
av allergiska symptom, dålig lukt och feta
beläggningar).
► För att luftkonditioneringen ska
fungera korrekt, ska du kontrollera den
enligt rekommendationerna i garanti- och
servicehäftet.
Stop & Start
Värmen och luftkonditioneringen fungerar
bara när motorn är i gång.
Koppla tillfälligt ur Stop & Start-systemet för
att behålla en behaglig temperatur i kupén,
Läs motsvarande avsnitt för mer information
om Stop & Start.
ECO-körläge
Läget optimerar bränsleförbrukningen,
men begränsar prestandan för uppvärmning
och luftkonditionering, utan att inaktivera
funktionerna.
► Kontrollera att den röda indikatorn på
reglaget för upplåsning 1
inte längre syns.
►

Kontrollera att bilbältena på sidorna inte har
kommit i kläm under manövern.
Observera: om ett ryggstöd inte spärrats
ordentligt innebär det en säkerhetsrisk
för passagerarna i händelse av en plötslig
inbromsning eller olycka.
De föremål som ligger i bagageutrymmet kan
slungas fram i bilen. Risk för allvarliga skador!
Värme och ventilation
Luftintag
Luften som cirkulerar i passagerarutrymmet är
filtrerad och kommer antingen utifrån genom
gallret som finns nedtill på vindrutan, eller inifrån
genom återcirkulation av kupéluften.
Reglage
Kontrollerna är, beroende på version, tillgängliga
i pekskärmsmenyn " Air conditioning" eller
samlade på mittkonsolens kontrollpanel.
Luftfördelning

1. Munstycken för borttagning av imma och is
på vindrutan
2. Munstycken för borttagning av imma och is
på främre sidorutorna
3. Justerbara sidomunstycken som kan stängas
4. Justerbara mittmunstycken som kan stängas
5. Luftutsläpp mot framsätets benutrymmen
6. Luftutsläpp mot fotutrymmen i baksätet
7. Justerbara ventilationsmunstycken
Råd
Rekommendationer för ventilation och
luftkonditionering
►

För att luften ska fördelas jämnt ska
man se till att det inte finns några hinder
i de yttre luftintagsgallren längst ner
på vindrutan, ventilationsmunstycken,
ventilationsöppningar, luftutsläpp och
luftutsuget i bagageutrymmet.
►

Täck inte över solsensorn som finns på
instrumentbrädan. Den används för reglering
av den automatiska luftkonditioneringen.
►


Aktivera luftkonditioneringen i minst 5 till
10 minuter en eller två gånger per månad för
att hålla systemet i fullgott skick.
►


Om systemet inte producerar någon
kyla ska du stänga av det och kontakta en
PEUGEOT

-återförsäljare eller en annan
kvalificerad verkstad.
Om bilen drar ett maximalt lastat släp i en
brant uppförsbacke vid hög lufttemperatur kan
du genom att stänga av luftkonditioneringen
vinna en del motoreffekt och därmed förbättra
bilens dragkapacitet.
Undvik att köra längre sträckor med
avstängd ventilation eller med
återcirkulation av kupéluft inkopplad. Risk för
imbildning och sämre luftkvalitet i bilen.
Om temperaturen inne i bilen är mycket
hög efter att bilen stått länge i solen,
ska du vädra kupén en liten stund.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut

49
Ergonomi och komfort
3lite vatten under bilen då den står stilla, vilket
är helt normalt.
Underhåll av ventilation och
luftkonditionering
►

Kontrollera att kupéfiltret är i gott skick och
låt regelbundet byta filtren.
V

i rekommenderar att använda ett kombinerat
kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen
och du får en fräschare kupé (minskning
av allergiska symptom, dålig lukt och feta
beläggningar).
►

För att luftkonditioneringen ska
fungera korrekt, ska du kontrollera den
enligt rekommendationerna i garanti- och
servicehäftet.
Stop & Start
Värmen och luftkonditioneringen fungerar
bara när motorn är i gång.
Koppla tillfälligt ur Stop & Start-systemet för
att behålla en behaglig temperatur i kupén,
Läs motsvarande avsnitt för mer information
om Stop & Start.
ECO-körläge
Läget optimerar bränsleförbrukningen,
men begränsar prestandan för uppvärmning
och luftkonditionering, utan att inaktivera
funktionerna.
Automatisk tvåzons luftkonditionering
Detta system styr automatiskt aktiveringen av
luftkonditioneringen, reglerar temperaturen,
luftflödet och luftfördelningen inuti
passagerarutrymmet.
Luftkonditioneringen kan bara användas när
motorn är igång, men du kan starta ventilationen
och använda dess olika reglage när tändningen
är på.
Tryck på menyknappen
ClimateLuftkonditionering för att visa
sidan med inställningar av systemet.






1. Inställning av temperaturen
2. Inställning av luftflödet
3. Inställning av luftfördelningen
4. Luftkonditionering på/av
5. Påslagning/avstängning av automatiskt
komfortprogram
6. Maxnivå luftkonditioneringen
7. Öppna andra sidan
8. Enzons/tvåzons luftkonditionering
9. Val av inställning för det automatiska
komfortprogrammet (Soft / Normal / Fast)
10. ”AQS (Air Quality System)”-funktion
(beroende på version)
11 . Förkonditionering av passagerarutrymmet
(beroende på utförande)
12. Automatiskt siktprogram
13. Återcirkulation av kupéluft
14. Systemet avstängt
