2020 PEUGEOT 3008 display

2
Sommario







 ■
Panoramica
 ■
Eco-Guida
1Strumenti di bordo
Quadri strumenti digitali 9
Spie d'allarme 11
Indicatori 17
Test manuale 21
Contachilometri 21
Reostato d'illuminazione 22
Computer di bordo 23
Display monocromatico C 24
Display touch screen 26
Funzioni a distanza (ibrido) 28
2Accesso
Telecomando/Chiave 29
Apertura e Avviamento a mani libere 31
Chiusura centralizzata 33
Procedure d'emergenza 34
Allarme 36
Porte 38
Bagagliaio 38
Portellone con apertura a mani libere 39
Alzacristalli elettrici 43
Tetto panoramico 44
3Ergonomia e confort
Posizione di guida 47
Sedili anteriori 48
Regolazione del volante 52
Retrovisori 52
Panchetta di sedili posteriore 54
Sedili posteriori 55
Modularità sedili 61
Riscaldamento e ventilazione 61
Aria climatizzata manuale 63
Aria climatizzata semi automatica monozona 63
Aria climatizzata automatica bizona 65
Disappannamento - Sbrinamento anteriore 68
Parabrezza riscaldato 69
Disappannamento/Sbrinamento del lunotto 69
Pre-condizionamento termico (ibrido) 69
Allestimenti anteriori 70
Plafoniere 74
Illuminazione dell'abitacolo 74
Allestimenti posteriori 75
Allestimenti del bagagliaio 77
4Illuminazione e visibilità
Comandi d'illuminazione esterna 83
Indicatori di direzione 84
Regolazione dell'altezza dei fari 85
Accensione automatica dei fari 85
Guide-me-home e illuminazione
d'accoglienza
86
Passaggio automatico da fari abbaglianti
a fari anabbaglianti
86
Illuminazione statica in curva 88
Comandi del tergicristallo 88
Sostituzione di una spazzola tergicristallo 90
Funzionamento automatico dei tergicristalli 91
5Sicurezza
Raccomandazioni generali relative
alla sicurezza 92
Segnale d'emergenza 92
Avvisatore acustico 93
Avvisatore acustico pedoni (ibrido) 93
Chiamata d'emergenza o d'assistenza 93
Programma elettronico di stabilità (ESC) 95
Advanced Grip Control 97
Hill Assist Descent Control 98
Cinture di sicurezza 99
Airbag 103
Seggiolini per bambini 106
Disattivazione dell'airbag anteriore lato
passeggero
108
Seggiolini per bambini ISOFIX 111
Seggiolini per bambini i-Size 11 7
Sicurezza bambini 11 8
6Guida
Consigli di guida 120
Avviamento / Spegnimento del motore
con chiave
122
Avviamento / Spegnimento del motore con
l’Apertura e Avviamento a mani libere
123
Avviamento di veicoli ibridi 124
Freno di stazionamento elettrico 125
Cambio manuale a 6 marce 128
Cambio automatico 128
Cambio automatico elettrico (ibrido) 132
Partenza assistita in salita 133
Dynamic Pack 133
Modalità di guida 134
Indicatore di cambio marcia 135
Stop & Start 135
Segnalazione pneumatici sgonfi 137
Sistemi di assistenza alla guida e alla
manovra- Raccomandazioni generali
139
Memorizzazione delle velocità 140
Riconoscimento dei cartelli stradali 141
Limitatore di velocità 143
Regolatore di velocità 145
Drive Assist Plus 147
Regolatore di velocità adattativo 148

4
Panoramica
Quadro strumenti e
comandi
Queste illustrazioni e descrizioni sono fornite a
titolo indicativo. La presenza e la posizione di
alcuni elementi possono variare in funzione della
versione o del livello di rifinitura.


1.Comandi del tetto apribile e della tendina
d'occultamento
Plafoniera/faretti anteriori di lettura carte
Display spie cinture di sicurezza e airbag
anteriore lato passeggero
Chiamata d'emergenza/Chiamata
d'assistenza
2. Retrovisore interno/LED indicatore guida in
modalità ELECTRIC
3. Proiezione dati di guida su display digitale
4. Scatola portafusibili
5. Rilascio del cofano motore
6. Frontalino comandi alzacristalli elettrici e
retrovisori
7. Airbag anteriore lato passeggero
8. Cassettino portaoggetti
Disattivazione airbag anteriore lato
passeggero


1.Display monocromatico con sistema audio
Bluetooth
oppure
Display touch screen con PEUGEOT
Connect Radio o PEUGEOT Connect Nav
2. Presa 12
V/Porta USB
Ricarica smartphone senza fili
3. Advanced Grip Control
Selettore modalità di guida
Hill Assist Descent Control (discesa assistita)
4. Contattore con chiave
oppure
pulsante "START/STOP"
5. Comando del cambio
Pulsante "SPORT"
6. Freno di stazionamento elettrico
Comandi al volante

5
Panoramica
1.Comandi d'illuminazione esterna/Indicatori di
direzione
2. Comandi tergicristallo/Lavacristallo/Computer
di bordo
3. Leve di comando
del cambio automatico
4. Quadro strumenti e comandi di regolazione
del sistema audio
A. Selezione della modalità di visualizzazione
del quadro strumenti
B. Comandi vocali
C. Abbassare/Alzare il volume
D. Selezione del media precedente/successivo
Conferma di una selezione
E. Accesso al menu Telefono
Gestione delle chiamate
F. Selezione di una modalità audio
G. Visualizzazione della lista stazioni radio/
tracce audio
5. Avvisatore acustico/Airbag anteriore lato
guidatore
6. Regolatore/limitatore di velocità/Regolatore di
velocità adattativo
Barretta laterale dei comandi



1. Regolazione dell'altezza dei fari alogeni
2. Spia del pre-condizionamento della
temperatura
3. Apertura/chiusura del portellone con
apertura a mani occupate
4. Stop & Start
5. Allarme
6. Parabrezza riscaldato
7. Sicurezza elettrica bambini
8. Allarme attivo superamento involontario
linea di carreggiata
9. Mantenimento in corsia
10. Apertura dello sportellino del serbatoio del
carburante
Pannello centrale dei comandi



1. Segnale d'emergenza
2. Comandi del sistema audio Bluetooth
oppure
Comandi display touch screen con
PEUGEOT Connect Radio o PEUGEOT
Connect Nav
Accesso al menu Ibrido
3. Aria climatizzata
4. Ricircolo dell'aria interna
5. Sbrinamento lunotto
6. Chiusura centralizzata
7. Sedili riscaldati

9
Strumenti di bordo

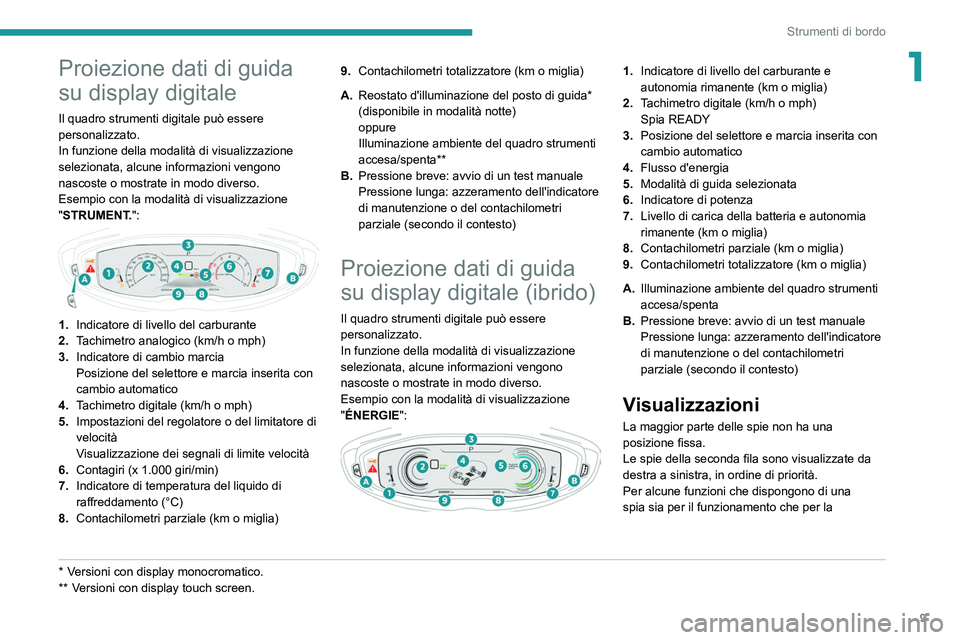

1Proiezione dati di guida
su display digitale
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"STRUMENT.":


1.Indicatore di livello del carburante
2. Tachimetro analogico
(km/h o mph)
3. Indicatore di cambio marcia
Posizione del selettore e marcia inserita con
cambio automatico
4. Tachimetro digitale (km/h o mph)
5. Impostazioni del regolatore o del limitatore di
velocità
Visualizzazione dei segnali di limite velocità
6. Contagiri (x 1.000 giri/min)
7. Indicatore di temperatura del liquido di
raffreddamento (°C)
8. Contachilometri parziale (km o miglia)
* Versioni con display monocromatico.
**
V ersioni con display touch screen. 9.
Contachilometri totalizzatore (km o miglia)
A. Reostato d'illuminazione del posto di guida*
(disponibile in modalità notte)
oppure
Illuminazione ambiente del quadro strumenti
accesa/spenta**
B. Pressione breve: avvio di un test manuale
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto)
Proiezione dati di guida
su display digitale (ibrido)
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"ÉNERGIE":


1.Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
2. Tachimetro digitale (km/h o mph)
Spia READY
3. Posizione del selettore e marcia inserita con
cambio automatico
4. Flusso d'energia
5. Modalità di guida selezionata
6. Indicatore di potenza
7. Livello di carica della batteria e autonomia
rimanente (km o miglia)
8. Contachilometri parziale (km o miglia)
9. Contachilometri totalizzatore (km o miglia)
A. Illuminazione ambiente del quadro strumenti
accesa/spenta
B. Pressione breve: avvio di un test manuale
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto)
Visualizzazioni
La maggior parte delle spie non ha una
posizione fissa.
Le spie della seconda fila sono visualizzate da
destra a sinistra, in ordine di priorità.
Per alcune funzioni che dispongono di una
spia sia per il funzionamento che per la

10
Strumenti di bordo

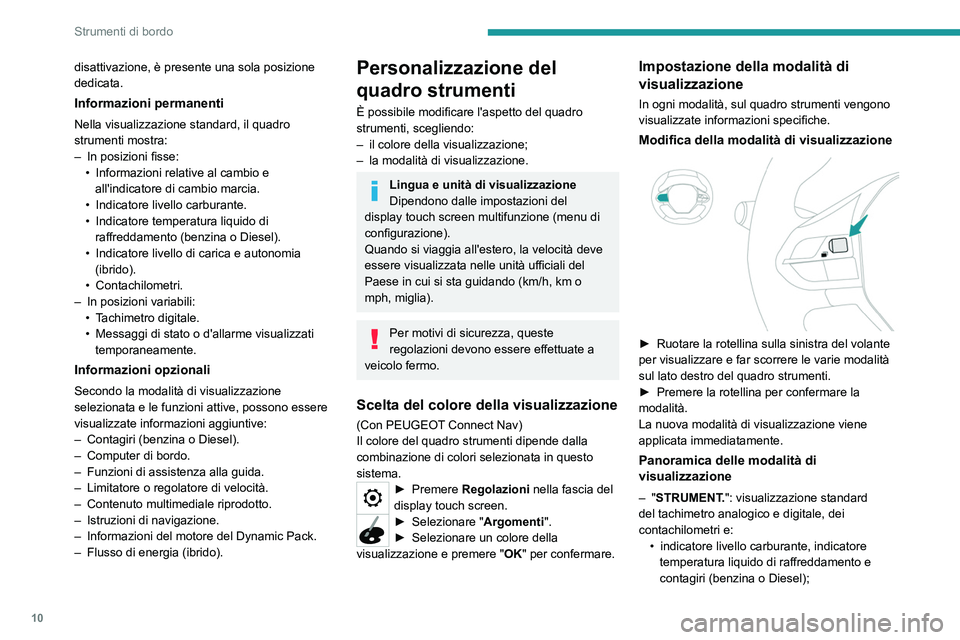

disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Nella visualizzazione standard, il quadro
strumenti mostra:
–
In posizioni fisse:
•


Informazioni relative al cambio e
all'indicatore di cambio marcia.
•


Indicatore livello carburante.
•


Indicatore temperatura liquido di
raffreddamento (benzina o Diesel).
•


Indicatore livello di carica e autonomia
(ibrido).
•

Contachilometri.
–

In posizioni variabili:
•


T
achimetro digitale.
•

Messaggi di stato o d'allarme visualizzati
temporaneamente.
Informazioni opzionali
Secondo la modalità di visualizzazione
selezionata e le funzioni attive, possono essere
visualizzate informazioni aggiuntive:
–

Contagiri (benzina o Diesel).
–


Computer di bordo.
–


Funzioni di assistenza alla guida.
–


Limitatore o regolatore di velocità.
–


Contenuto multimediale riprodotto.
–


Istruzioni di navigazione.
–


Informazioni del motore del Dynamic Pack.
–


Flusso di energia (ibrido).
Personalizzazione del
quadro strumenti
È possibile modificare l'aspetto del quadro
strumenti, scegliendo:
–
il colore della visualizzazione;
–


la modalità di visualizzazione.
Lingua e unità di visualizzazione
Dipendono dalle impostazioni del
display touch screen multifunzione (menu di
configurazione).
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Per motivi di sicurezza, queste
regolazioni devono essere effettuate a
veicolo fermo.
Scelta del colore della visualizzazione
(Con PEUGEOT Connect Nav)
Il colore del quadro strumenti dipende dalla
combinazione di colori selezionata in questo
sistema.
► Premere Regolazioni nella fascia del
display touch screen.
► Seleziona re "Argomenti".
► Selezionare un colore della
visualizzazione e premere " OK
" per confermare.
Impostazione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.
Modifica della modalità di visualizzazione

► Ruotare la rotellina sulla sinistra del volante
per visualizzare e far scorrere le varie modalità
sul lato destro del quadro strumenti.
►

Premere la rotellina per confermare la
modalità.
La nuova modalità di visualizzazione viene
applicata immediatamente.
Panoramica delle modalità di
visualizzazione
– "STRUMENT.": visualizzazione standard
del tachimetro analogico e digitale, dei
contachilometri e: •

indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (benzina o Diesel);

11
Strumenti di bordo

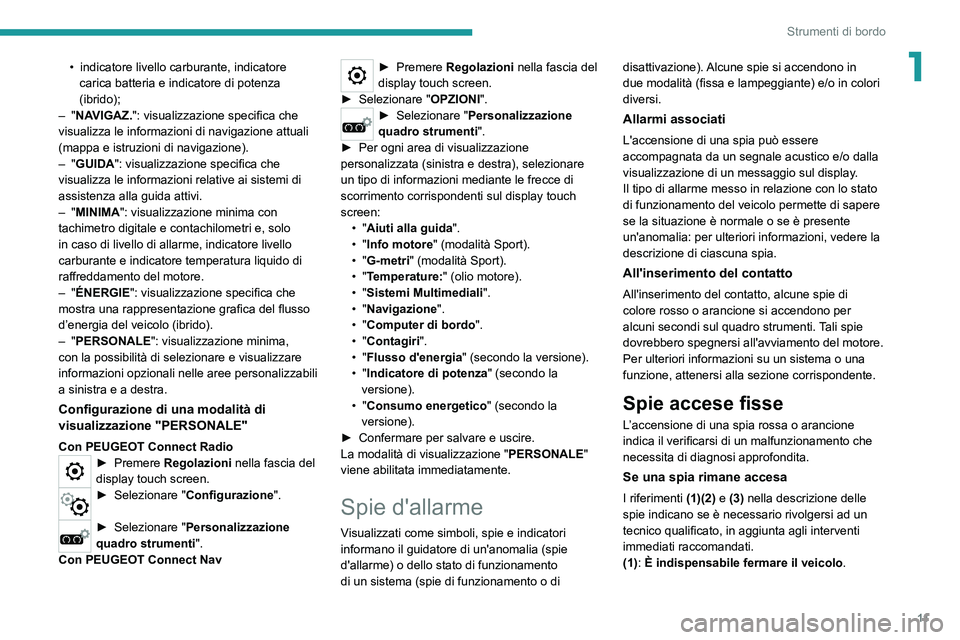

1• indicatore livello carburante, indicatore
carica batteria e indicatore di potenza
(ibrido);
–
"NAVIGAZ.": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni di navigazione).
–
"GUIDA": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi.
–
"MINIMA": visualizzazione minima con
tachimetro digitale e contachilometri e, solo
in caso di livello di allarme, indicatore livello
carburante e indicatore temperatura liquido di
raffreddamento del motore.
–
"ÉNERGIE": visualizzazione specifica che
mostra una rappresentazione grafica del flusso
d’energia del veicolo (ibrido).
–
"PERSONALE": visualizzazione minima,
con la possibilità di selezionare e visualizzare
informazioni opzionali nelle aree personalizzabili
a sinistra e a destra.
Configurazione di una modalità di
visualizzazione "PERSONALE"
Con PEUGEOT Connect Radio► Premere Regolazioni nella fascia del
display touch screen.
► Seleziona re "Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti".
Con PEUGEOT Connect Nav
► Premere Regolazioni nella fascia del
display touch screen.
►

Selezionare " OPZIONI".
► Seleziona re "Personalizzazione
quadro strumenti".
►

Per ogni area di visualizzazione
personalizzata (sinistra e destra), selezionare
un tipo di informazioni mediante le frecce di
scorrimento corrispondenti sul display touch
screen: •


"Aiuti alla guida ".
•

"Info motore" (modalità Sport).
•

"G-metri" (modalità Sport).
•

"Temperature:" (olio motore).
•

"Sistemi Multimediali ".
•

"Navigazione".
•

"Computer di bordo ".
•

"Contagiri".
•

"Flusso d'energia " (secondo la versione).
•

"Indicatore di potenza " (secondo la
versione).
•

"Consumo energetico" (secondo la
versione).
►

Confermare per salvare e uscire.
La modalità di visualizzazione " PERSONALE

"
viene abilitata immediatamente.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): È indispensabile fermare il veicolo
.

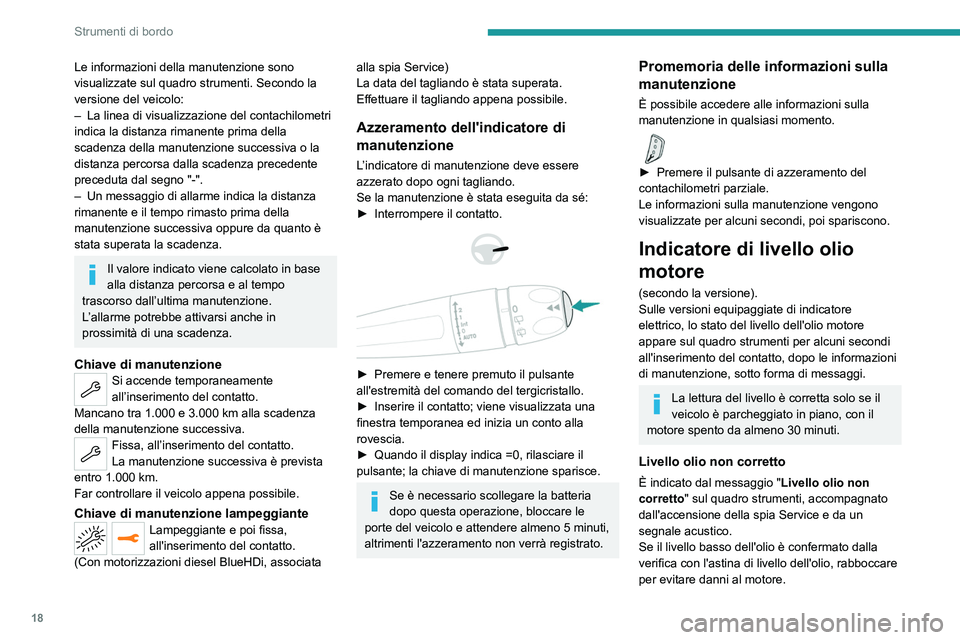

18
Strumenti di bordo
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–
La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall’ultima manutenzione.
L’allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L’indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►

Interrompere il contatto.



► Premere e tenere premuto il pulsante
all'estremità del comando del tergicristallo.
►

Inserire il contatto; viene visualizzata una
finestra temporanea ed inizia un conto alla
rovescia.
►


Quando il display indica =0, rilasciare il
pulsante; la chiave di manutenzione sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Promemoria delle informazioni sulla
manutenzione
È possibile accedere alle informazioni sulla
manutenzione in qualsiasi momento.

► Premere il pulsante di azzeramento del
contachilometri parziale.
Le informazioni sulla manutenzione vengono
visualizzate per alcuni secondi, poi spariscono.
Indicatore di livello olio
motore
(secondo la versione).
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio non corretto
È indicato dal messaggio " Livello olio non
corretto" sul quadro strumenti, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello basso dell'olio è confermato dalla
verifica con l'astina di livello dell'olio, rabboccare
per evitare danni al motore.

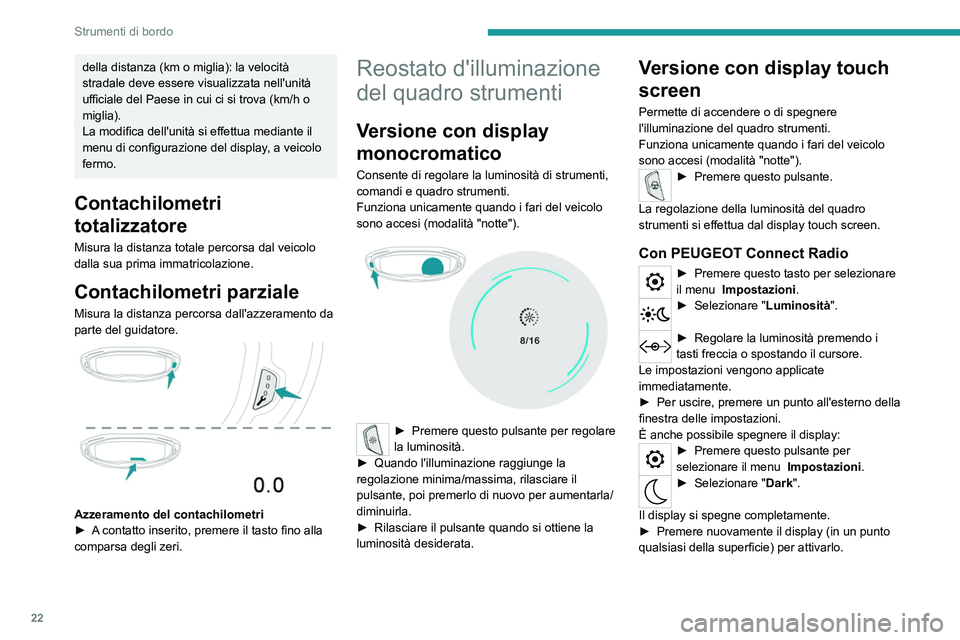

22
Strumenti di bordo
della distanza (km o miglia): la velocità
stradale deve essere visualizzata nell'unità
ufficiale del Paese in cui ci si trova (km/h o
miglia).
La modifica dell'unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
Contachilometri
totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento da
parte del guidatore.


Azzeramento del contachilometri
► A contatto inserito, premere il tasto fino alla
comparsa degli zeri.
Reostato d'illuminazione
del quadro strumenti
Versione con display
monocromatico
Consente di regolare la luminosità di strumenti,
comandi e quadro strumenti.
Funziona unicamente quando i fari del veicolo
sono accesi (modalità "notte").


► Premere questo pulsante per regolare
la luminosità.
►

Quando l'illuminazione raggiunge la
regolazione minima/massima, rilasciare il
pulsante, poi premerlo di nuovo per aumentarla/
diminuirla.
►


Rilasciare il pulsante quando si ottiene la
luminosità desiderata.
Versione con display touch
screen
Permette di accendere o di spegnere
l'illuminazione del quadro strumenti.
Funziona unicamente quando i fari del veicolo
sono accesi (modalità "notte").
► Premere questo pulsante.
La regolazione della luminosità del quadro
strumenti si effettua dal display touch screen.
Con PEUGEOT Connect Radio
► Premere questo tasto per selezionare
il menu Impostazioni.
► Seleziona re "Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
Le impostazioni vengono applicate
immediatamente.
►

Per uscire, premere un punto all'esterno della
finestra delle impostazioni.
È anche possibile spegnere

il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Dark".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per attivarlo.
