2020 OPEL GRANDLAND X Priručnik za vlasnika (in Croatian)

Njega vozila223Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Unutarnja žarulja dugog svjetla ( 1).
Vanjska žarulja kratkog svjetla ( 2).
Dugo svjetlo (1)
1. Povlačenjem skinite zaštitni poklopac.
2.Pritisnite sigurnosnu kopče prema
dolje i povucite grlo žarulje prema
natrag.

224Njega vozila3. Odvojite žarulju od grla žarulje izamijenite žarulju.
4. Umetnite grlo žarulje u kućište svjetla.
5. Postavite zaštitni poklopac.
Kratko svjetlo (2)
1. Povlačenjem skinite zaštitni poklopac.
2.Pritisnite sigurnosnu kopče prema
gore i povucite grlo žarulje prema
natrag.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4. Umetnite grlo žarulje u kućištesvjetla.
5. Postavite zaštitni poklopac.
Prednji pokazivači smjera
U slučaju neispravnih LED svjetala, neka ih zamijeni radionica.
Pozicijsko svjetlo U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po
danu i pokazivači smjera dizajnirani
su kao LED svjetla i ne možete ih
mijenjati.
U slučaju kvara, neka vam svjetla
popravi radionica.
Prednja svjetla za magluZamjenu sijalica prepustite servisu.

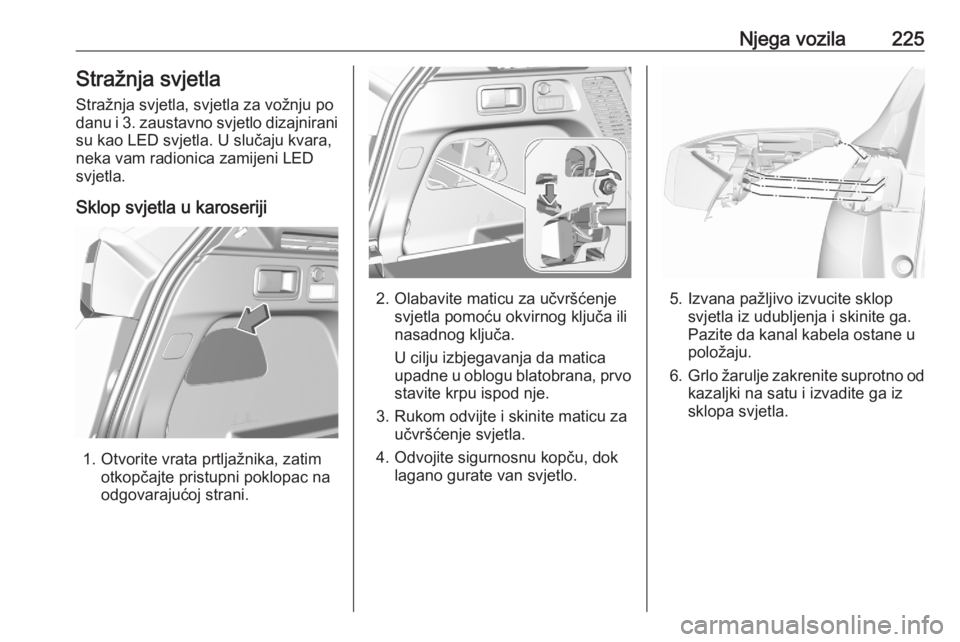

Njega vozila225Stražnja svjetla
Stražnja svjetla, svjetla za vožnju po
danu i 3. zaustavno svjetlo dizajnirani
su kao LED svjetla. U slučaju kvara,
neka vam radionica zamijeni LED
svjetla.
Sklop svjetla u karoseriji
1. Otvorite vrata prtljažnika, zatim otkopčajte pristupni poklopac na
odgovarajućoj strani.
2. Olabavite maticu za učvršćenje svjetla pomoću okvirnog ključa ili
nasadnog ključa.
U cilju izbjegavanja da matica
upadne u oblogu blatobrana, prvo
stavite krpu ispod nje.
3. Rukom odvijte i skinite maticu za učvršćenje svjetla.
4. Odvojite sigurnosnu kopču, dok lagano gurate van svjetlo.5. Izvana pažljivo izvucite sklopsvjetla iz udubljenja i skinite ga.
Pazite da kanal kabela ostane u
položaju.
6. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.

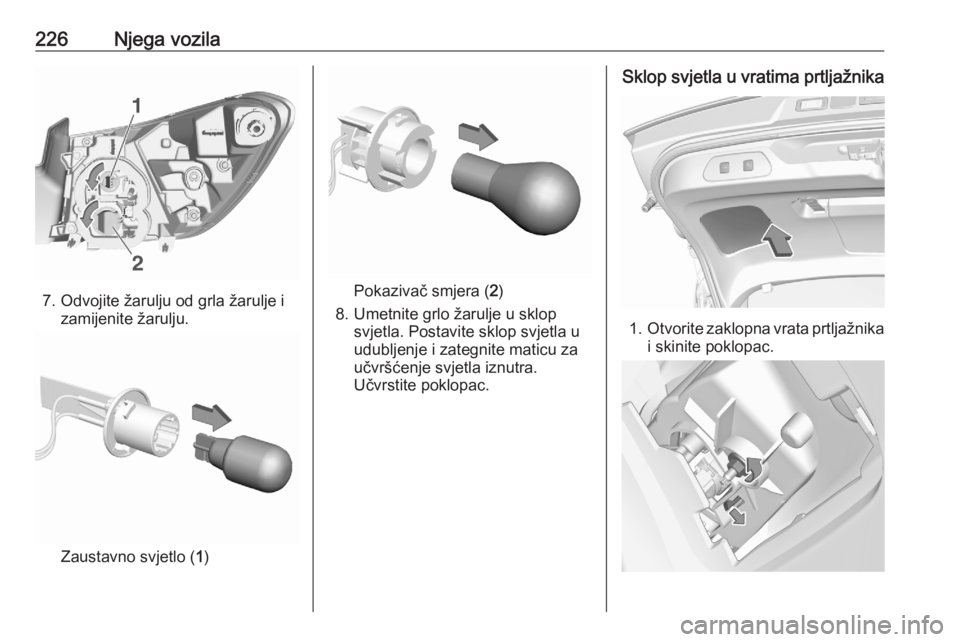

226Njega vozila
7. Odvojite žarulju od grla žarulje izamijenite žarulju.
Zaustavno svjetlo ( 1)
Pokazivač smjera ( 2)
8. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla u
udubljenje i zategnite maticu za
učvršćenje svjetla iznutra.
Učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.

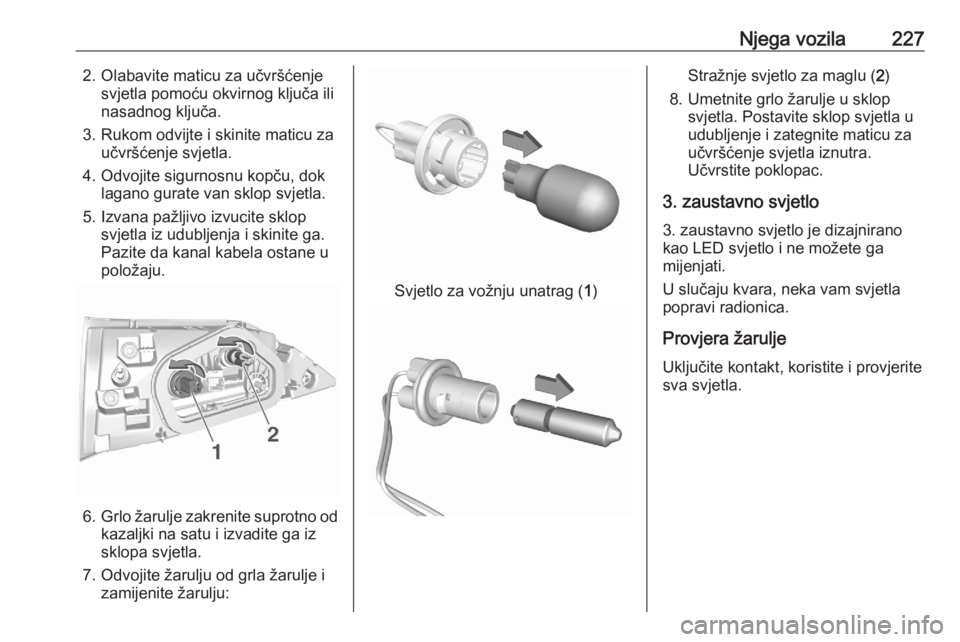

Njega vozila2272. Olabavite maticu za učvršćenjesvjetla pomoću okvirnog ključa ili
nasadnog ključa.
3. Rukom odvijte i skinite maticu za učvršćenje svjetla.
4. Odvojite sigurnosnu kopču, dok lagano gurate van sklop svjetla.
5. Izvana pažljivo izvucite sklop svjetla iz udubljenja i skinite ga.
Pazite da kanal kabela ostane u
položaju.
6. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
7. Odvojite žarulju od grla žarulje i zamijenite žarulju:
Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo za maglu ( 2)
8. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla u
udubljenje i zategnite maticu za
učvršćenje svjetla iznutra.
Učvrstite poklopac.
3. zaustavno svjetlo
3. zaustavno svjetlo je dizajnirano kao LED svjetlo i ne možete ga
mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.

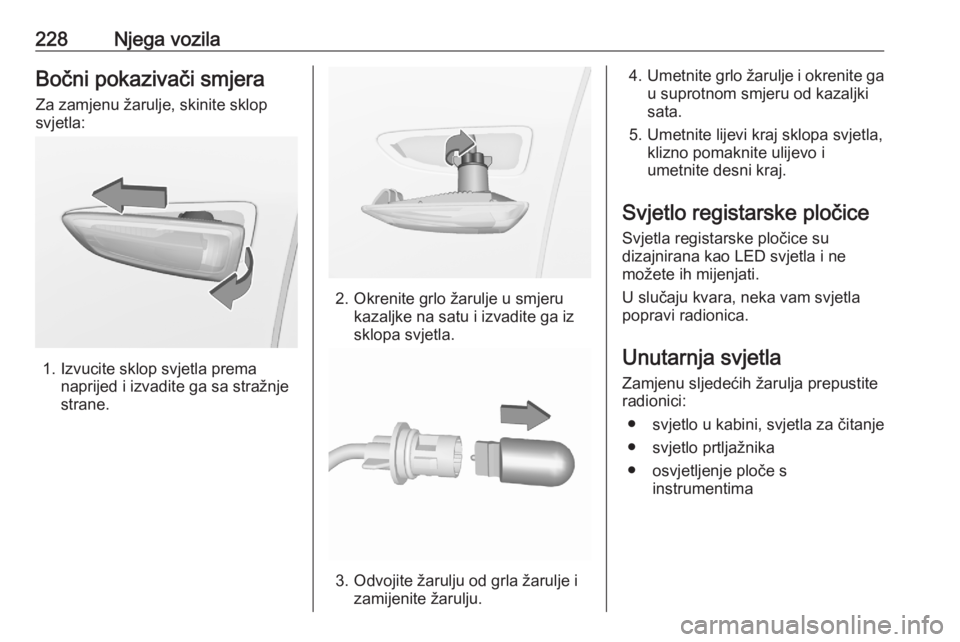

228Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje, skinite sklop
svjetla:
1. Izvucite sklop svjetla prema naprijed i izvadite ga sa stražnje
strane.
2. Okrenite grlo žarulje u smjeru kazaljke na satu i izvadite ga iz
sklopa svjetla.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4.Umetnite grlo žarulje i okrenite ga
u suprotnom smjeru od kazaljki
sata.
5. Umetnite lijevi kraj sklopa svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
Svjetla registarske pločice su
dizajnirana kao LED svjetla i ne
možete ih mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentima

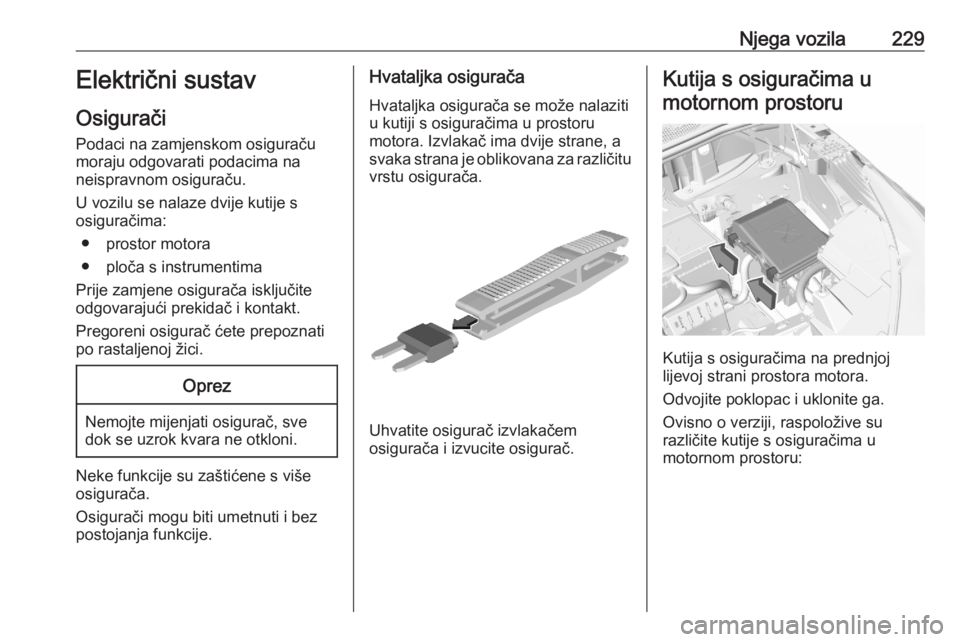

Njega vozila229Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a
svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
Ovisno o verziji, raspoložive su
različite kutije s osiguračima u
motornom prostoru:

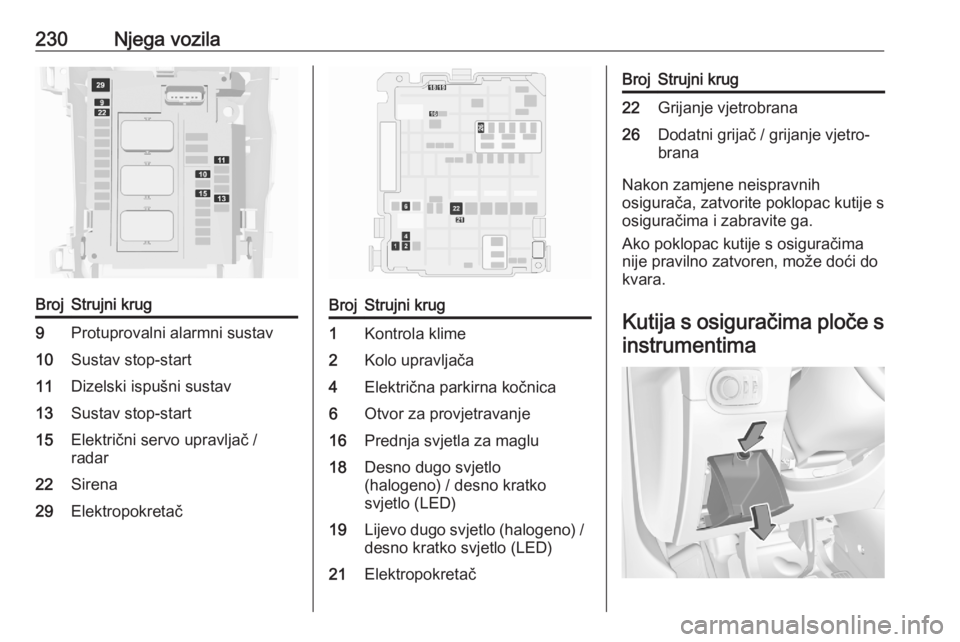

230Njega vozilaBrojStrujni krug9Protuprovalni alarmni sustav10Sustav stop-start11Dizelski ispušni sustav13Sustav stop-start15Električni servo upravljač /
radar22Sirena29ElektropokretačBrojStrujni krug1Kontrola klime2Kolo upravljača4Električna parkirna kočnica6Otvor za provjetravanje16Prednja svjetla za maglu18Desno dugo svjetlo
(halogeno) / desno kratko
svjetlo (LED)19Lijevo dugo svjetlo (halogeno) / desno kratko svjetlo (LED)21ElektropokretačBrojStrujni krug22Grijanje vjetrobrana26Dodatni grijač / grijanje vjetro‐
brana
Nakon zamjene neispravnih
osigurača, zatvorite poklopac kutije s
osiguračima i zabravite ga.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
