2020 OPEL GRANDLAND X ESP

Instruments et commandes87Le lave-glace de lunette arrière est
désactivé quand le niveau de liquide
est trop bas.
Produit de lave-glace 3 235.
Température extérieure
Une chute de la température est affi‐ chée immédiatement, une hausse de
la température est indiquée après un
certain délai.
L'illustration donne un exemple.
Si la température extérieure chute à
3 °C, un message d'avertissement
s'affiche au centre d'informations du
conducteur.
9 Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.
Horloge
L'heure et la date sont indiquées sur
l'affichage d'informations.
Affichage d'informations 3 109.
Affichage graphique des
informations
Appuyer sur MENU pour ouvrir la
page de menu.
Sélectionner ˆ.
Sélectionner Configuration afficheur .
Sélectionner Réglage date et heure .
Régler successivement les valeurs
de date et d'heure en utilisant le
commutateur à quatre voies. Confir‐
mer avec OK.
Affichage d'informations en
couleur 7 po
Appuyer sur ;, puis sélectionner
Paramètres .
Sélectionner Heure et Date pour affi‐
cher le sous-menu correspondant.

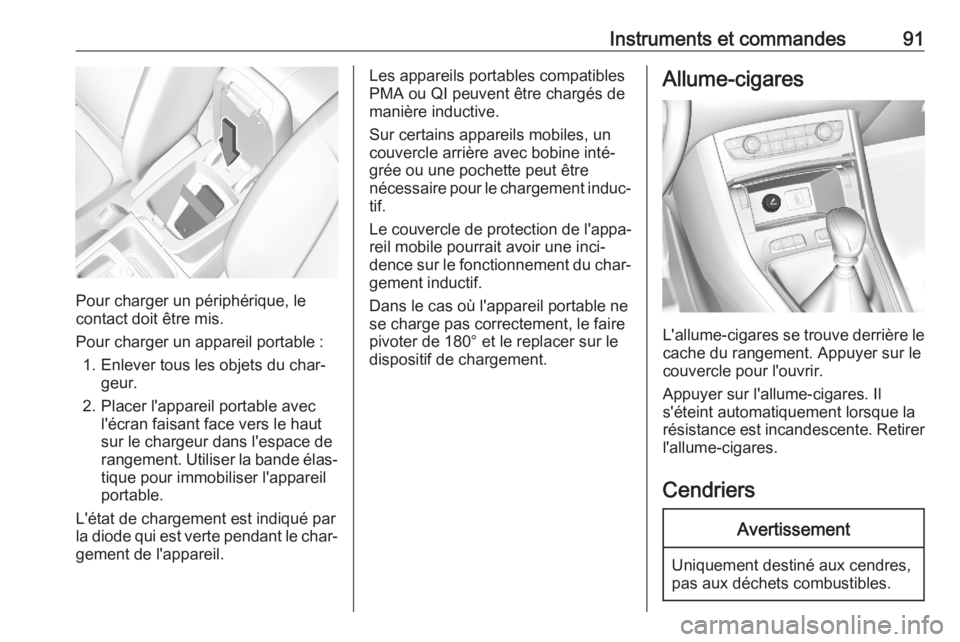

Instruments et commandes91
Pour charger un périphérique, le
contact doit être mis.
Pour charger un appareil portable : 1. Enlever tous les objets du char‐ geur.
2. Placer l'appareil portable avec l'écran faisant face vers le haut
sur le chargeur dans l'espace de
rangement. Utiliser la bande élas‐
tique pour immobiliser l'appareil
portable.
L'état de chargement est indiqué par
la diode qui est verte pendant le char‐ gement de l'appareil.
Les appareils portables compatibles
PMA ou QI peuvent être chargés de
manière inductive.
Sur certains appareils mobiles, un
couvercle arrière avec bobine inté‐
grée ou une pochette peut être
nécessaire pour le chargement induc‐ tif.
Le couvercle de protection de l'appa‐ reil mobile pourrait avoir une inci‐
dence sur le fonctionnement du char‐
gement inductif.
Dans le cas où l'appareil portable ne
se charge pas correctement, le faire
pivoter de 180° et le replacer sur le
dispositif de chargement.Allume-cigares
L'allume-cigares se trouve derrière le
cache du rangement. Appuyer sur le
couvercle pour l'ouvrir.
Appuyer sur l'allume-cigares. Il
s'éteint automatiquement lorsque la
résistance est incandescente. Retirer l'allume-cigares.
Cendriers
Avertissement
Uniquement destiné aux cendres,
pas aux déchets combustibles.

98Instruments et commandesTémoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. L'emplace‐
ment des témoins peut varier en fonc‐
tion de l'équipement. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Se reporter à tous les témoins des différents combinés d'instruments
3 92.
Feux de direction O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une
ampoule de clignotant de remorque.
Remplacement des ampoules
3 239.
Feux de direction 3 126.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité de tous les sièges
X s'allume ou clignote en rouge sur le
combiné d'instruments conjointement
avec l'indication de chaque ceinture
de sécurité sur la console de pavillon.
● Lorsque le contact est mis, et si la ceinture de sécurité d'un siège
occupé n'a pas été bouclée, X
sur le combiné d'instruments et le
symbole du siège correspondant sur la console de pavillon s'allu‐
ment simultanément.
● Après le départ X dans le groupe
d'instruments et le symbole du
siège respectif clignote pendant
un certain temps sur la console
de toit avec une sonnerie. Après
un certain temps de conduite, X
reste allumé jusqu'à ce que la ceinture de sécurité du siège

Instruments et commandes99correspondant ait été bouclée ousi un passager a débouclé sa
ceinture de sécurité.
Ceintures de sécurité 3 55.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ
4 secondes.
S'il ne s'allume pas, s'il ne s'éteint pas
après 4secondes ou s'il s'allume en
roulant, le système d'airbags
présente une défaillance. Prendre
contact avec un atelier. Les airbags et les rétracteurs de ceinture peuvent ne
pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Prétendeurs de ceinture de sécurité 3 55.
Système d'airbag 3 58.
Désactivation d'airbag
Ó ON s'allume en jaune.
L'airbag de passager avant est activé. * OFF s'allume en jaune.
L'airbag de passager avant est
désactivé.
Désactivation d'airbag 3 63.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐ rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐ tion des gaz d'échappement. Les valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre immédiatement contact avec un
atelier.

100Instruments et commandesIl clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien duvéhicule
C s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le témoin peut s'éclairer avec d'au‐
tres témoins et un message corres‐
pondant peut s'afficher au centre d'in‐ formations du conducteur.
Prendre immédiatement contact avec
un atelier.
Arrêter le moteur
Y s'allume en rouge.
S'allume brièvement quand le contact
est mis.S'allume avec d'autres témoins, et
avec une sonnerie d'avertissement
ainsi qu'un message correspondant
au centre d'informations du conduc‐
teur.
Arrêter immédiatement le moteur et
prendre contact avec un atelier.
Contrôle du système
J s'allume en jaune ou rouge.
S'allume en jaune Une défaillance mineure du moteur a
été détectée.
Allumé en rouge
Une défaillance majeure du moteur a été détectée.
Arrêter le moteur dès que possible et
demander l'aide d'un atelier.
Système hybride actifREADY s'allume en vert. Le système
hybride est actif.Défaillance du système
hybride
i s'allume en rouge.
Le système hybride présente une
défaillance.
Couper le contact et demander l'as‐
sistance d'un atelier.
Système de freinage etd'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐ brayage est trop bas.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Liquide de freins 3 235.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.

Instruments et commandes101AlluméLe frein de stationnement électrique
est serré 3 166.
Clignotement
Le frein de stationnement électrique
n'est pas serré automatiquement.
L'application ou le relâchement sont
défectueux.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
o s'allume en jaune.
Allumé
Le fonctionnement automatique est
désactivé ou défectueux. Activer à nouveau le fonctionnement automati‐
que ou faire réparer la cause par un
atelier en cas de défaillance.
Fonctionnement automatique 3 166.
Défaillance du frein de
stationnement électrique
E s'allume en jaune.
Allumé
Le frein de stationnement électrique a une défaillance 3 166.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Désactivation du
fonctionnementautomatique du frein destationnement électrique
o s'allume en jaune.
Allumé Le fonctionnement automatique estdésactivé ou défectueux. En cas de
défaillance, o s'allume avec d'autres
témoins ou il est accompagné d'un message correspondant dans le
centre d'informations du conducteur.
Activer à nouveau le fonctionnement
automatique ou faire réparer la cause
par un atelier en cas de défaillance.
Fonctionnement automatique 3 166.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le
témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 165.
Changement de rapport Lorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, R est affiché avec le
chiffre d'un rapport supérieur.

Instruments et commandes107Sélection des menus et des
fonctions
Les menus et les fonctions peuvent
être sélectionnés via les boutons du
levier de clignotants.
Faire tourner la molette de réglage
pour sélectionner une page dans le
menu d'informations de trajet/carbu‐
rant.
Appuyer sur SET / CLR pour confir‐
mer ou réinitialiser une fonction.
Les messages de véhicule et de
service s'affichent sur le centre d'in‐
formations du conducteur en cas de
besoin. Faire défiler les messages en
faisant tourner la molette de réglage.
Confirmer les messages en appuyant
sur SET / CLR .
De plus, certains menus peuvent être sélectionnés via le bouton CHECK.
Appuyer sur CHECK pour basculer
entre les menus respectifs.
Messages du véhicule 3 113.
Le menu d'information sur le
trajet / le carburant
Différentes pages avec l'information
combinée peuvent être sélection‐ nées.
Faire tourner la molette de réglage
pour sélectionner une page.
Page d'information :
Autonomie en carburant
L'autonomie est calculée à partir du
niveau actuel de carburant et de la
consommation actuelle. L'affichage
donne des valeurs moyennes.

110Instruments et commandesAppuyer sur èäåé pour sélection‐
ner une page de menu.
Appuyer sur OK pour confirmer une
sélection.
Appuyer sur BACK pour quitter un
menu sans changer de réglage.
Affichage d'informations en
couleur 7 po
Sélection des menus et des réglages
Les menus et réglages sont accessi‐
bles via l'affichage.
Appuyer sur X pour allumer l'écran.
Appuyer sur ; pour afficher la page
d'accueil.
Toucher l'icône d'affichage du menu voulu avec le doigt.
Toucher une icône correspondante pour confirmer une sélection.
Toucher 9 pour revenir au niveau
supérieur de menu suivant.
Appuyer sur ; pour retourner à la
page d'accueil.
Pour de plus amples informations,
consulter le guide de l'Infotainment.
Personnalisation du véhicule 3 114.
Affichage d'informations en
couleur 8 po
Sélection des menus et des réglages
Il existe trois possibilités d'utilisation
de l'affichage :
● via les boutons placés sous l'écran
● en touchant l'écran tactile du doigt
● via la reconnaissance vocaleFonctionnement tactile et de bouton
Appuyer sur X pour allumer l'écran.
Appuyer sur SET pour sélectionner
les réglages système (unités, langue, heure et date).
Appuyer sur Í pour sélectionner les
réglages de véhicule ou les fonctions
de conduite.
Toucher l'icône d'affichage de menu
désirée ou une fonction au moyen du doigt.
Confirmer une fonction ou une sélec‐
tion la touchant.
Toucher sur r à l'écran pour quitter
un menu sans changer de réglage.
