2020 OPEL CORSA F instrument panel

Automašīnas kopšana185padziļinājumā un no iekšpuses
pievelciet luktura fiksējošo
uzgriezni. Uzstādiet atpakaļ vāku.
Aizmugurējais miglas lukturis
1. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
2. Mazliet paspiediet spuldzi uz leju,
pagrieziet pretēji pulksteņrādītāju
kustības virzienam un izņemiet no patronas.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Vidējais, augstu uzstādītais
bremzēšanas signāllukturis
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Spuldžu pārbaude
Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.
Numura zīmes
apgaismojums
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Salona apgaismojums
Tālāk norādīto spuldžu nomaiņu
uzticiet autoservisam:
● iekāpšanas apgaismojuma lampa, lasāmlampiņas
● bagāžas nodalījuma apgaismojums
● instrumentu paneļa apgaismojums

186Automašīnas kopšanaElektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Trīs drošinātāju bloki atrodas šādās
automašīnas vietās:
● dzinēja nodalījums
● instrumentu panelis
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments
Drošinātāju izvilkšanas instrumentsvar atrasties instrumentu paneļa
kreisajā pusē aiz pārsega.
Izvilkšanas instrumentam ir divas
puses, un katra no šīm pusēm ir
paredzēta dažādu veidu
drošinātājiem.
Satveriet drošinātāju ar drošinātāju
izvilkšanas instrumentu un izvelciet
drošinātāju.

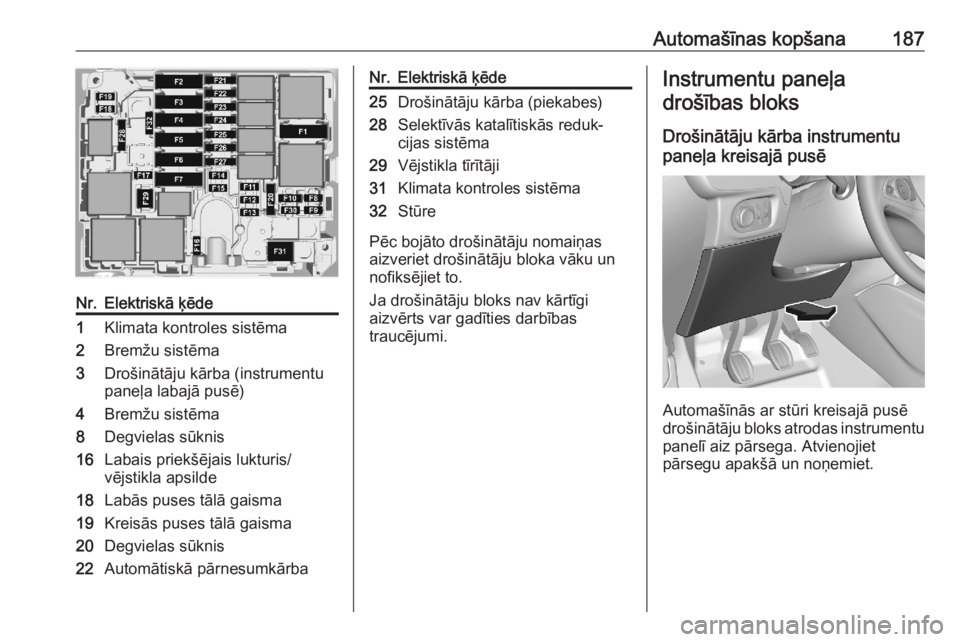

Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.

Automašīnas kopšana187Nr.Elektriskā ķēde1Klimata kontroles sistēma2Bremžu sistēma3Drošinātāju kārba (instrumentu
paneļa labajā pusē)4Bremžu sistēma8Degvielas sūknis16Labais priekšējais lukturis/
vējstikla apsilde18Labās puses tālā gaisma19Kreisās puses tālā gaisma20Degvielas sūknis22Automātiskā pārnesumkārbaNr.Elektriskā ķēde25Drošinātāju kārba (piekabes)28Selektīvās katalītiskās reduk‐
cijas sistēma29Vējstikla tīrītāji31Klimata kontroles sistēma32Stūre
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
nofiksējiet to.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju kārba instrumentu
paneļa kreisajā pusē
Automašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
panelī aiz pārsega. Atvienojiet
pārsegu apakšā un noņemiet.

188Automašīnas kopšanaNr.Elektriskā ķēde1Radars/salona spogulis3Induktīvā uzlāde4Signāltaure5Vējstikla mazgāšanas sistēma6Vējstikla mazgāšanas sistēma7USB8Aizmugurējā stikla tīrītājs10Centrālā atslēga11Centrālā atslēga12Diagnostikas savienotāju
modulis13Klimata kontroles sistēmaNr.Elektriskā ķēde14Signalizācija/Opel Connect17Kontrolmērinstrumentu panelis21Iedarbināšanas/izslēgšanas
poga/pretaizdzīšanas bloķētāj‐
sistēma22Lietus sensors/gaismas
sensors/kamera23Drošības jostu atgādinājums247" skārienekrāns/novietošanas
palīgsistēma/atpakaļskata
kamera25Drošības gaisa spilvens27Pretaizdzīšanas signalizācijas
sistēma297" skārienekrāns/informācijas
un izklaides sistēma31Cigarešu piesmēķētājs / 12 V
elektriskā kontaktligzda32Stūres rata apsilde33Klimata kontroles sistēma/auto‐
mātiskā pārnesumkārba34Novietošanas palīgsistēma/
ārējo spoguļu regulēšanaDrošinātāju kārba instrumentu
paneļa labajā pusē
Automašīnās ar stūri labajā pusē
drošinātāju kārba atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
Noņemiet kronšteinu.

Automašīnas kopšana189Nr.Elektriskā ķēde1Aizmugurējā stikla apsilde2Ārējo spoguļu apsilde3Elektriskie logi priekšā4Ārējo spoguļu regulēšana/
spoguļu nolocīšana5Elektriskie logi aizmugurē8Drošinātāju kārba (instrumentu
paneļa labajā pusē)10Priekšējo sēdekļu apsilde11Sēdekļu masāžas funkcijaAutomašīnas
instrumenti
Instrumenti Automašīnas ar rezerves riteni
Atveriet bagāžas nodalījumu.
Instrumenti atrodas instrumentu
somā:
● Domkrats (1)
● Riteņatslēga (2)
● Vilkšanas cilpa (3)
● Riteņu skrūvju vāciņu noņēmējs (4)
● Ķīlis (5)
● Adapteris slēdzamajiem riteņu uzgriežņiem (6)
Automašīnas bez rezerves riteņa
Vilkšanas cilpa atrodas bagāžas
nodalījumā kastē zem grīdas
pārsega.
Riepu remonta komplekts 3 194.

208Automašīnas kopšanaApledojums, piesārņojums un sausu
stiklu ilgstoša tīrīšana var sabojāt vai
pat iznīcināt stikla tīrītāju slotiņas.
Riteņi un riepas Netīriet ar augstspiediena strūklas
mazgāšanas ierīcēm.
Mazgājiet riteņu diskus ar ūdeni,
kuram ir neitrāls pH līmenis.
Riteņu diski ir krāsoti, un to kopšanai
var izmantot tos pašus līdzekļus, ko
izmanto virsbūves kopšanai.
Krāsu pārklājuma bojājumi
Nelielus krāsu pārklājuma bojājumus
novērsiet nekavējoties, kamēr to
vietās vēl nav izveidojusies rūsa.
Apjomīgāku bojājumu remontu vai
rūsas likvidēšanu uzticiet
autoservisam.
Automašīnas apakšpuse Dažas automašīnas apakšpuses
virsmas ir noklātas ar PVC
aizsargslāni, turpretī citas kritiskās
vietas sedz ilgnoturīga aizsargvaska
kārta.Pēc automašīnas apakšpuses
mazgāšanas pārbaudiet
aizsargpārklājuma stāvokli un
vajadzības gadījumā lieciet to
novaskot.
Bituma-kaučuka materiāli var sabojāt
PVC aizsargslāni. Uzticiet darbus,
kas saistīti ar automašīnas
apakšpuses kopšanu, autoservisam.
Pirms un pēc ziemas sezonas
nomazgājiet automašīnas apakšpusi
un lieciet pārbaudīt aizsargvaska
pārklājuma stāvokli.
Sakabes ierīce
Netīriet sakabes ierīces lodgalvas stieni ar tvaika strūklas vai
augstspiediena ūdens strūklas
mazgāšanas iekārtām.Automašīnas iekšpuses
kopšana
Salons un iekšējā apdare
Automašīnas salonu, tostarp
kontrolmērinstrumentu paneļa stiklu
un apšuvuma elementus, tīriet tikai ar sausa auduma drāniņu vai ar salona
tīrīšanas līdzekli.
Notīriet ādas polsterējumu ar tīru
ūdeni un mīkstu drānu. Ja āda ir ļoti
netīra, izmantojiet ādas kopšanas
līdzekli.
Instrumentu panelis un displeji jātīra
tikai ar samitrinātu mīksta auduma
drāniņu. Ja nepieciešams,
izmantojiet vāju ziepjūdeni.
Auduma apdares elementu tīrīšanai
izmantojiet putekļusūcēju un suku.
Notīriet traipus ar tīrīšanas līdzekli,
kas paredzēts auduma apšuvumam.
Auduma krāsa var nebūt noturīga.
Tas var izraisīt redzamu
iekrāsošanos, it sevišķi ja
polsterējums ir gaišā krāsā. Tīrāmi
traipi un iekrāsojušās polsterējuma
daļas ir jāiztīra pēc iespējas drīzāk.

216Tehniskie datiTehniskie datiAutomašīnas identifikācija.........216
Transportlīdzekļa identifikācijas numurs ................................... 216
Identifikācijas plāksnīte ............216
Dzinēja identifikācija ................217
Automašīnas dati .......................218
Ieteicamie šķidrumi un smērvielas .............................. 218
Motora dati .............................. 220
Veiktspēja ................................ 220
Automašīnas izmēri .................221
Tilpumi ..................................... 221
Gaisa spiediens riepās ............222Automašīnas
identifikācija
Transportlīdzekļa identifikācijas numurs
Transportlīdzekļa identifikācijas
numurs var būt ieštancēts
instrumentu panelī, kur tas ir
saskatāms caur vējstiklu, vai dzinēja
nodalījumā uz labā virsbūves paneļa.
Identifikācijas plāksnīte
Identifikācijas plāksnīte atrodas uz
priekšējo kreisās vai labās puses durvju rāmja.

236Elektroniskās braukšanasprogrammas ........................... 119
Elektroniskā stabilitātes kontroles sistēma un vilces
kontroles sistēma ....................126
Elektroniskā stabiltātes kontroles sistēma un vilces
kontroles sistēma ......................73
Elektrosistēma ............................ 186
Elkoņbalsts ................................... 31
Eļļa, dzinēja ................................ 218
F
Funkcija Autostop .........................75
G Gabarītlukturi ........................ 84, 183
Gaisa ieplūde ............................. 103
Gaisa kondicionēšanas sistēma ..95
Gaisa kondicionēšanas sistēmas regulāra
izmantošana ........................... 103
Gaisa spiediena zuduma konstatēšanas sistēma .............74
Gaisa spiediens riepās ......190, 222
Gaismas signāls .......................... 86
Gaitas kontroles sistēmas ..........126
Galvas balsti ................................ 27
Glabāšanas nodalījumi .................48
Glāžu turētāji ............................... 49
Grīdas paklājiņi ........................... 209H
Halogēnu priekšējie lukturi ........181
I
Identifikācijas plāksnīte ..............216
Iedarbināšana, izmantojot citas automašīnas akumulatoru
bateriju ................................... 203
Iedarbināšanas/izslēgšanas poga ........................................ 106
Iedarbināšana un vadība ............105
Iekāpšanas apgaismojums ..........93
Iekšējais apgaismojums .........91, 92
Ieslēgšanas/izslēgšanas sistēma .................................... 110
Ieteicamie šķidrumi un smērvielas ...................... 214, 218
Ievads ............................................ 3
Imobilizators ................................ 20
Indikatori ....................................... 65
Induktīvā uzlāde............................ 62
Informācija par bagāžas iekraušanu ................................ 53
Informācija par tehnisko apkopi . 211
Informācijas displejs .....................78
Instrumenti ................................. 189
Instrumentu paneļa drošības bloks ....................................... 187
Instrumentu paneļa pārskats .........6
Izkāpšanas apgaismojums ..........93Izliekta forma ............................... 20
Izplūdes filtrs......................... 73, 113
Izslēgt motoru ............................... 71
J
Joslas ievērošanas palīgsistēma ...................... 72, 162
Jumta bagāžnieks ........................ 52
Jumta slodze ................................ 53
Jumts ............................................ 26
K
Kā lietot šo rokasgrāmatu ..............3
Katalītiskais atgāzu neitralizators ........................... 114
Klimata kontroles sistēmas ...........94
Kļūmes ....................................... 120
Kļūmju indikatora lampiņa ...........70
Kontrole pār automašīnu ...........105
Kontrolindikatori ............................ 68
Kontrolmērinstrumentu panelis ....64
Kontrolmērinstrumentu paneļa apgaismojuma regulētājslēdzis 91
Kravas nostiprināšanas cilpas .....52
Kruīza kontrole ........................... 127
L
Lasāmlampiņas ........................... 92
LED priekšējie lukturi ......75, 87, 182
Lietus sensors .............................. 75
Līkumu izgaismojums ...................87
