2020 OPEL ASTRA K Uživatelská příručka (in Czech)

Péče o vozidlo239
2. Stiskněte pojistný jazýčeka odpojte konektor.
3. Vyjměte a vyměňte sestavu žárovky a připojte konektor.
Všimněte si, že žárovka
a zásuvka konektoru tvoří jednu
sestavu a musí se vyměnit
společně.
4. Vložte patici žárovky do sestavy světla, otočte ji doprava
a zajistěte.
5. Namontujte sestavu světla a utáhněte šrouby.
6. Nasaďte čelní kryt a utáhněte šroub.
Koncová světla
5ti dveřové vozidlo s výklopnou
zádí
1. Uvolněte kryt na příslušné straně a odmontujte ho.
2. Vozidla se soupravou na opravu pneumatik: Při výměně žárovek
na pravé straně nejdříve
vyšroubujte plastovou matici
a vyjměte vložku s nádobkou
s těsnicí hmotou.

240Péče o vozidlo
3. Zevnitř rukou odšroubujteplastovou zajišťovací matici.
4. Opatrně vytáhněte sestavukoncových světel z prohlubně
a vyjměte ji.
5. Vyjměte kabel z držáku.
6. Stiskněte tři přídržné jazýčky a vyjměte držák žárovky ze
sestavy světel.
7. Vyjměte žárovky a vyměňte je:
Směrová světlo ( 1)
Koncové světlo/brzdové světlo ( 2)
U verzí s LED koncovými světly
a LED brzdovými světly lze
vyjmout a vyměnit pouze žárovku
směrového světla ( 1).
8. Připevněte držák žárovky do sestavy světel.
9. Připevněte kabel do držáku.
10. Připevněte sestavu světel ke karosérii a utáhněte pojistnou
matici z vnitřní strany
zavazadlového prostoru.
Připevněte kryt.

Péče o vozidlo241V závislosti na verzi jsou koncová
a brzdová světla konstruována
s diodami LED. V případě závady
nechte diody LED vyměnit v servisu.
Sestava světel v zadních výklopných
dveřích
1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor od sestavysvětla.
5. Stiskněte tři přídržné jazýčky a vyjměte držák žárovky ze
sestavy světel.

242Péče o vozidlo
U verze s diodami LED se
umístění přídržných jazýčků
mírně liší.
6. Vyjměte žárovku vyměňte jí:
Koncové světlo ( 1)
Zadní světlo do mlhy ( 2) (levá
strana)
Zpětné světlo ( 2) (pravá strana)
U verze s LED koncovými světly
lze vyjmout a vyměnit pouze
žárovku zpětného světla ( 1).
7. Vložte držák žárovek do sestavy koncových světel. Připojte
konektor k sestavě světla.
Nasaďte sestavu světla na zadní
výklopné dveře a utáhněte šroub z vnitřní strany. Připevněte kryt.
V závislosti na verzi jsou koncová
světla konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.

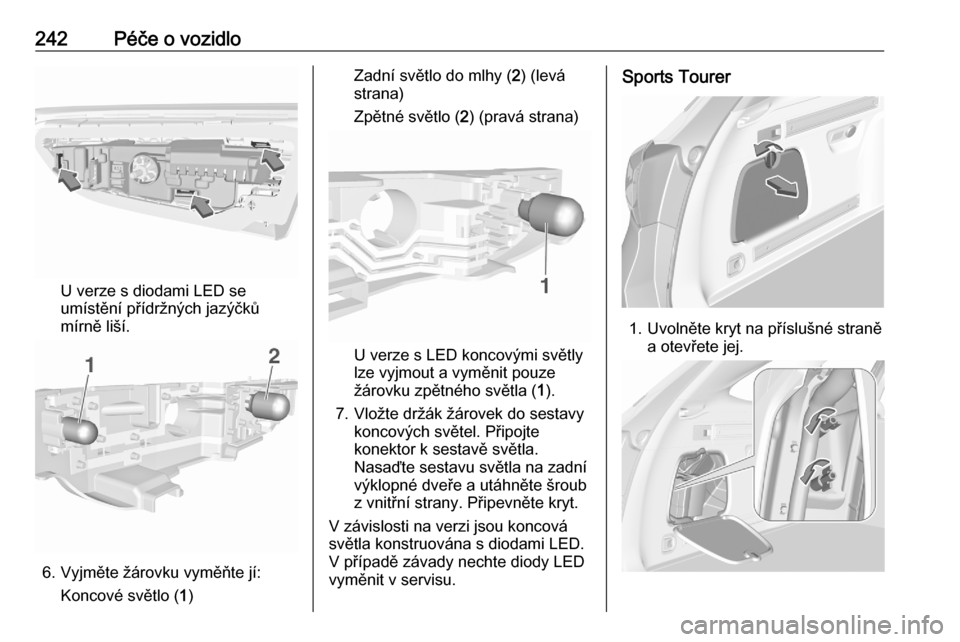

Sports Tourer
1. Uvolněte kryt na příslušné straně a otevřete jej.

Péče o vozidlo2432. Zevnitř rukou odšroubujte oběplastové zajišťovací matice.
3. Opatrně vytáhněte sestavukoncových světel z prohlubně
a vyjměte ji.
4. Vyjměte kabel z držáku.
5. Standardní koncová světla:
Uvolněte upevňovací třmeny
a vyjměte držák žárovek
z montážního celku světla.
6. Vyjměte žárovky a vyměňte je:
Koncové/brzdové světlo ( 1)
Směrová světlo ( 2)
7. Držák žárovek zasuňte do montážního celku světla.
8. Koncová světla LED:
U verze s LED koncovými světly a LED brzdovými světly lze
vyměnit pouze žárovku
směrového světla: Otočením
vyjměte držák žárovky ze sestavy
světel. Vyměňte žárovku v držáku žárovky.

244Péče o vozidlo9. Připevněte kabel do držáku.
10. Upevněte montážní celek světla ke karosérii vozidla a utáhněte
upevňovací matice z vnitřní části
zavazadlového prostoru.
Připevněte kryt.
V závislosti na verzi jsou koncová a brzdová světla konstruována
s diodami LED. V případě závady
nechte diody LED vyměnit v servisu.
Sestava světel v zadních výklopných
dveřích
1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Stiskněte tři přídržné jazýčkya vyjměte držák žárovky ze
sestavy světel.

Péče o vozidlo2455. Vyjměte žárovku vyměňte jí:Světlo zpátečky ( 4)
Koncové světlo ( 2)
Zadní světlo do mlhy ( 3) (levá
strana)
6. Vložte držák žárovek do sestavy koncových světel.
7. U verze s LED koncovými světlylze vyměnit pouze žárovku
zpětného světla: otočením
vyjměte držák žárovky
v montážním celku světla.
Vyměňte žárovku v držáku
žárovky.
8. Montážní celek světla namontujte
na zadní výklopné dveře a z
vnitřní strany utáhněte zajišťovací matici. Připevněte kryt.
V závislosti na verzi jsou koncová
světla konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.
Boční směrová světla Při výměně žárovky demontujte
těleso světla:1. Těleso světla posuňte dopředu a vyjměte ho za zadní stranu.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.

246Péče o vozidlo3. Vytáhněte žárovku od držákužárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Některé verze mají LED světla
registrační značky. Vadné diody LED nechte vyměnit v odborném servisu.
Osvětlení interiéru Následující žárovky nechte vyměnit
v servisní dílně:
● osvětlení interiéru, lampičky na čtení
● osvětlení zavazadlového prostoru
● osvětlení přístrojové desky
