2020 JEEP WRANGLER UNLIMITED sensor

191

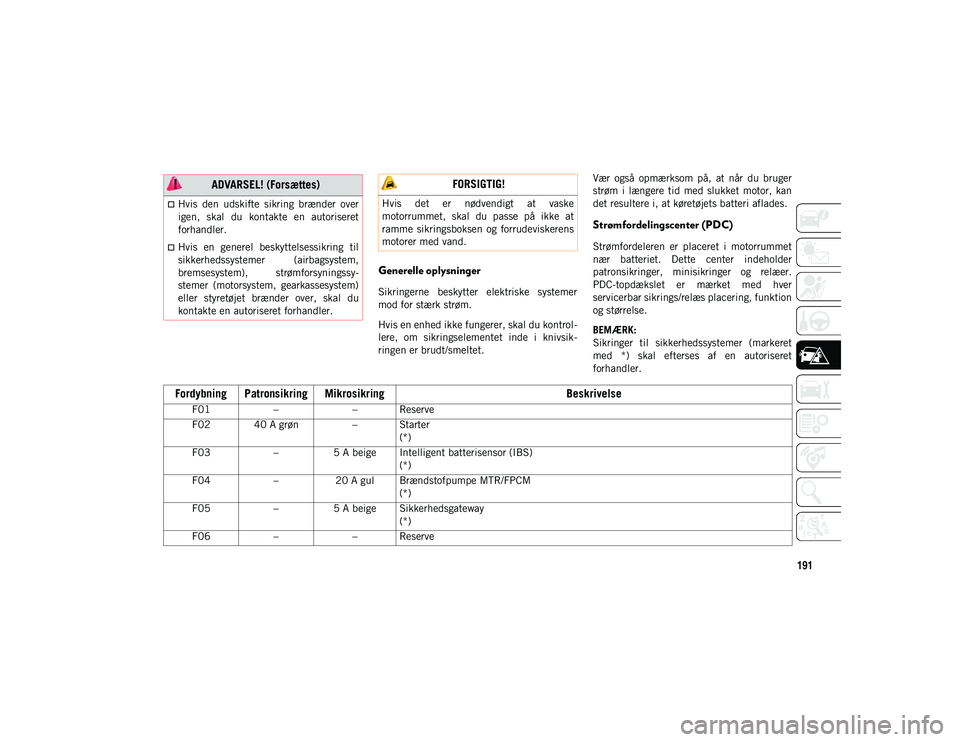

Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsik -
ringen er brudt/smeltet. Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.
Strømfordelingscenter (PDC)
Strømfordeleren er placeret i motorrummet
nær batteriet. Dette center indeholder
patronsikringer, minisikringer og relæer.
PDC-topdækslet er mærket med hver
servicerbar sikrings/relæs placering, funktion
og størrelse.
BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret
forhandler.
Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbagsystem,
bremsesystem), strømforsyningssy-
stemer (motorsystem, gearkassesystem)
eller styretøjet brænder over, skal du
kontakte en autoriseret forhandler.
ADVARSEL! (Forsættes) FORSIGTIG!
Hvis det er nødvendigt at vaske
motorrummet, skal du passe på ikke at
ramme sikringsboksen og forrudeviskerens
motorer med vand.
Fordybning Patronsikring Mikrosikring
Beskrivelse
F01–– Reserve
F02 40 A grøn – Starter
(*)
F03 –5 A beige Intelligent batterisensor (IBS)
(*)
F04 –20 A gul Brændstofpumpe MTR/FPCM
(*)
F05 –5 A beige Sikkerhedsgateway
(*)
F06 –– Reserve
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 191

195
F53––
Reserve

F54 ––
Reserve

F55 ––
Reserve

F56 –10 A rød
IN-CAR TEMP SENSOR

F57 –20 A gul
Opvarmet førerforsæde

F58 –20 A gul
Opvarmet passagerforsæde

F59 ––
Reserve

F60 –15 A blå
Komfort ratmodul (CSWM) (HTD STR WHEEL)

F61 –10 A rød
Venstre sensor til overvågning af blind vinkel (LBSS)/højre sensor til overvågning af blind vinkel
(RBSS)
(*)

F62 ––
Reserve

F63 –10 A rød
Styreenhed til sikkerhedssystem (ORC)
(*)

F64 ––
Reserve

F65 ––
Reserve

F66 40 A grøn –
HVAC BLOWER MOTOR forrest
(*)

F67 ––
Reserve

F68 ––
Reserve

F69 –5 A beige
Motorgeneratorenhed MGU, Remstartergenerator (BSG) – hvis monteret
(*)

F70 –25 A klar INJECTOR/IGNITION COIL (GAS)/GLOW PLUG MODULE (DIESEL)
(*)
F71 –– Reserve
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 195

NØDSITUATION
196
F72–10 A rød HD ELEC ACC PACKAGE – hvis monteret
(*)
F73 20 A blå – POWER TOP LEFT
(*)
F74 20 A blå – POWER TOP RIGHT
(*)
F75 –10 A rød Strømkildeenhed – Batteripakke-styremodul og ekstra strømmodul (PPU-BPCM &
APM), remstartergenerator (BSG) – hvis monteret
(*)
F76 –20 A gul ECM (GAS)/PCM (DSL)
(*)
F77 –10 A rød HEATED MIRRORS
F78 –10 A rød COMP/INTRUSION/SIREN/INTRUSION SENSORS
F79 –20 A gul SMART BAR CONTROL MODULE
(*)
F80 –15 A blå Drivlinjekontrolmodul (PCM)
(*)
F81 30 A lyserød – REAR DEFROSTER (EBL)
F82 30 A lyserød – FUEL HEATER – hvis monteret (*)
F83 60 A gul – GLOW PLUG – hvis monteret
(*)
F84 30 A lyserød – UREA HEATER CONTROL UNIT – hvis monteret (*)
F85 –10 A rød PM SENSOR – hvis monteret
(*)
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 196

197
F86 30 A lyserød – BRAKE VACUUM PUMP 2 – hvis monteret(*)
F87 –10 A rød SUPPLY/PURGING PMP – hvis monteret
(*)
F88 20 A blå – NOx SENSOR #1/ #2 – hvis monteret
(*)
F89 –10 A rød Ratstamme-styremodul (SCCM)/fartpilot (CRUISE CTL)/Digitalt TV (DTV)
(*)
F90 20 A blå – TRAILER TOW PARK LAMP – hvis monteret
F91 –20 A gul HORN
F92 40 A grøn – HD ACCESSORY #2 – hvis monteret
(*)
F93 40 A grøn – HD ACCESSORYY #1 – hvis monteret
(*)
F94 –10 A rød Dæktryksovervågning (TPM)/RF-hubsystem (CORAX)
(*)
F95 –– Reserve
F96 –10 A rød PWR MIRROR SW
F97 –20 A gul RADIO/TBM
F98 –10 A rød SWITCH BANK-HD ELECTRIC/OFF ROAD
(*)
F99 –– Reserve
F100 30 A lyserød – ESC-ECU & VALVES (*)
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 197

SERVICE OG VEDLIGEHOLDELSE
242
Radialdæk
Dækreparation
Hvis dækket er beskadiget, kan det repa-
reres, hvis det opfylder følgende kriterier:
Dækket har ikke været kørt på i flad
tilstand.
Skaden er kun på slidbanen af dækket
(skader på sidevæggen kan ikke repa-
reres).
Punkturen er ikke større end ¼ inch
(6 mm).
Kontakt en autoriseret forhandler for dækre -
parationer og yderligere oplysninger.
Beskadigede Run Flat-dæk eller Run
Flat-dæk, som har mistet tryk, skal straks
udskiftes med et nyt Run Flat-dæk af samme
størrelse og servicebeskrivelse (belastnings -
indeks- og hastighedssymbol). Udskift
dæktryksensoren, da den ikke er beregnet til
at blive genanvendt.
Run Flat tires (Kør med punkteret dæk) – hvis
monteret

Run Flat tires (Kørsel med punkteret dæk) giver
dig mulighed for at køre 80 km (50 miles) med
80 km/t (50 mph) efter et hurtigt tab af
dæktryk. Dette hurtige tab af dæktryk betegnes
Run Flat mode (Kør med punkteret
dæk-tilstand). Tilstanden Run Flat (Kørsel med
punkteret dæk) forekommer, når dæktrykket
falder til/eller under 96 kPa (14 psi). Når et
punkteret dæk bliver helt fladt, har det en
begrænset kørselsevne og skal udskiftes
øjeblikkeligt. Et punkteret dæk kan ikke repa- reres. Når et punkteret dæk er udskiftet efter
kørsel med for lavt dæktryk, skal du udskifte
TPM-føleren, da den ikke er beregnet til at blive
genbrugt, når der køres under forhold med run
flat mode 96 kPa (14 psi).

BEMÆRK:
TPM-føler skal udskiftes efter kørsel med en
punktering.
Det anbefales ikke at køre i et køretøj, der er
lastet til fuld kapacitet, eller at trække en
anhænger, når et dæk er punkteret.
Se afsnittet om overvågning af dæktrykket for
flere oplysninger.
ADVARSEL!
Højhastighedskørsel, når køretøjet er lastet
maksimalt, er farligt. Den ekstra
belastning af dækkene kan medføre fejl på
dem. Du kan komme ud for en alvorlig
kollision. Kør ikke et køretøj, der er lastet
maksimalt, med konstante hastigheder på
over 120 km/t (75 mph).
ADVARSEL!
Hvis du kombinerer radialdæk med andre
dæktyper, vil køretøjets køreegenskaber
blive forringet. Manglende stabilitet kan
medføre en kollision. Brug altid radialdæk
i sæt på fire. Kombiner dem aldrig med
andre dæktyper.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 242

SERVICE OG VEDLIGEHOLDELSE
250
hovedbatteriets og det ekstra batteris
negative kabler.
Når køretøjet ikke skal bruges (f.eks.
grundet ferie) i to uger eller mere, skal du
lade klimaanlægget køre ved tomgang i ca.
fem minutter i frisk luft og med høj
blæserindstilling. Dette sikrer tilstræk-
kelig smøring af systemet til at minimere
risikoen for beskadigelse af kompressoren,
når systemet startes igen.
Hvis der er behov for assistance til at
frakoble batteriet, skal du kontakte din
autoriserede forhandler.Frakobl batterikablet BEMÆRK:
Du skal isolere det ekstra batteris tilslut
-
ningspunkt samt hovedbatteriets terminal
fra polen som vist på billedet for at aflade
begge batterier helt med henblik på opbe-
varing. Hvis der er behov for assistance til
at frakoble batteriet, skal du kontakte din
autoriserede forhandler.

Undlad at frakoble intelligent batteri -
sensor (IBS), ellers virker stop/
start-systemet muligvis ikke i op til 24
timer, fordi IBS sættes i programmerings-
tilstand.
KARROSSERI
Vedligeholdelse af karosseri og undervogn
Rengøring af forlygter
Køretøjet er udstyret plasticforlygter og tåge -
lygter, som er lettere og mindre modtagelige
for stenbrud end glasforlygter.
Plastic er ikke så ridsebestandigt som glas,
og en anden fremgangsmåde til rengøring af
lygteglas skal derfor følges. Du kan minimere risikoen for at ridse lygte
-
glassene og reducere lyseffekten ved at
undgå at tørre dem af med en tør klud. Vask
med en mild sæbe efterfulgt af afskylning for
at fjerne vejsnavs.
Brug ikke rengøringsmidler med slibemiddel,
opløsningsmidler, ståluld eller andet aggres -
sivt materiale til at rengøre lygteglassene.
Bevarelse af karrosseriet
Vask
Vask køretøjet regelmæssigt. Vask altid
køretøjet i skygge og med en mild sæbe til
bilvask, og skyl panelerne fuldstændig
med rent vand.
Hvis insekter, tjære eller andre lignende
aflejringer har sat sig på køretøjet, skal du
bruge et bestemt rensemiddel til at fjerne
disse.
Brug en rensevoks af høj kvalitet til at
fjerne vejfilm, pletter og beskytte køretø-
jets lak-finish. Undgå at ridse lakken.
Undgå at bruge slibemidler og maskiner til
polering, som kan forringe glansen eller
gøre køretøjets lak-finish tyndere.

1 - Kablet til den ekstra batteris negative pol
2 - Kablet til hovedbatteriets negative pol
3 - Intelligent batterisensor (IBS)
4 - Kablet til hovedbatteriets negative terminal
