2020 FIAT PUNTO stop start

4
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENINGDASHBOARD ......................................................................\
5
SYMBOLEN ........................................................................\
... 6
FIAT C ODE ........................................................................\
... 6
DE SLEUTELS .......................................................................\
. 8
DIEFSTALALARM ................................................................ 10
START-/CONTACTS LOT ................................................. 12
INSTRUMENTENPANEEL ................................................. 13
INSTRUMENTEN ................................................................ 14
DIGITAAL DISP LAY ............................................................ 16
MULTIFUNCTIONEEL DISPLAY ..................................... 21
TRIPCOMPUTER ................................................................. 30
ZITPLAATSEN VOOR ........................................................ 32
ZITPLAATSEN ACHTER ................................................... 33
HOOFDSTEUNEN .............................................................. 34
STUURWIEL ........................................................................\
. 35
SPIEGELS ........................................................................\
........ 35
VERWARMING EN VENTILATIE .................................... 37
HANDBEDIENDE AIRCONDITIONING ..................... 41
BUITENVERLICHTING ...................................................... 47
RUITEN REINIGEN ............................................................. 49
PLAFONDVERLICHTING ................................................. 51
BEDIENINGSKNOPPEN .................................................... 53
BRANDSTOFNOODSCHAKELING .............................. 55 INTERIEURUITRUSTING
................................................... 56
PORTIEREN .......................................................................\
... 60
RUITBEDIENING ................................................................. 63
BAGAGERUIMTE ................................................................. 65
MOTORKAP .......................................................................\
.. 68
IMPERIAAL/SKIDRAGER ................................................... 69
KOPLAMPEN .......................................................................\
. 70
ABS ........................................................................\
.................. 72
ESP-SYSTEEM .......................................................................\
. 73
EOBD-SYSTEEM ................................................................... 76
ELEKTRISCHE STUURBEKRACHTIGING
DUALDRIVE ......................................................................\
.... 77
START&STOP-SYSTEEM .................................................... 79
GEAR SHIFT INDICAT OR-SYSTEEM ............................. 84
AUTORADIO ....................................................................... 85
INBOUWVOORBEREIDING VOOR DRAAGBAAR
NAVIGATIESYSTEEM ........................................................ 86
EXTRA ACCESS OIRES ....................................................... 86
TANKEN .......................................................................\
......... 88
BESCHERMING VAN HET MILIEU .................................

89
D
D
A
A
S
S
H
H
B
B
O
O
A
A
R
R
D
D


E
E
N
N


B
B
E
E
D
D
I
I
E
E
N
N
I
I
N
N
G
G
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 4

7
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Draai in dat geval de sleutel in stand
STOP en vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot het Fiat Servi-
cenetwerk. Als het lampje Ytijdens het
rijden gaat branden
❒Als het lampje Ygaat branden, be-
tekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van
de spanning).
❒Als het lampje Yblijft branden, moet
u zich tot het Fiat Servicenetwerk
wenden.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MAR draait, stuurt het Fiat
CODE-systeem een code naar de rege-
leenheid van de motor die, als de code
wordt herkend, de blokkering van de func-
ties opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Door de contactsleutel op STOPte
draaien, schakelt het Fiat CODE-systeem
de functies van de regeleenheid van het
motormanagementsysteem uit.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje
Ybranden.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 7

12
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

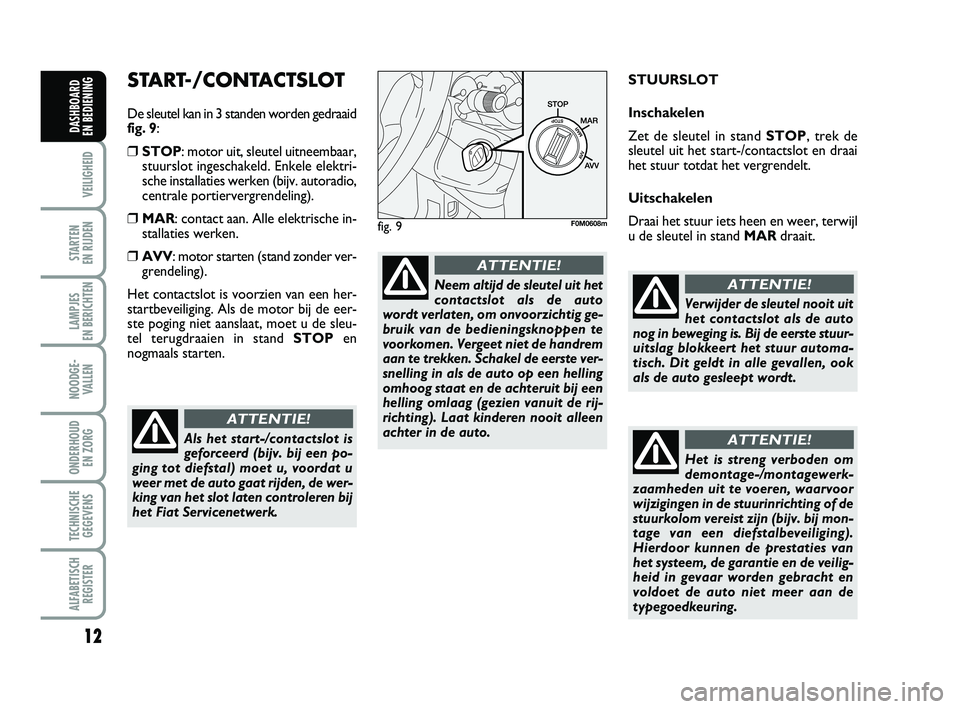

START-/CONTACTSLOT
De sleutel kan in 3 standen worden gedraaid
fig. 9:
❒STOP: motor uit, sleutel uitneembaar, stuurslot ingeschakeld. Enkele elektri-
sche installaties werken (bijv. autoradio,
centrale portiervergrendeling).
❒MAR: contact aan. Alle elektrische in-stallaties werken.
❒AVV: motor starten (stand zonder ver- grendeling).
Het contactslot is voorzien van een her-
startbeveiliging. Als de motor bij de eer-
ste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOPen
nogmaals starten. STUURSLOT
Inschakelen
Zet de sleutel in stand
STOP, trek de
sleutel uit het start-/contactslot en draai
het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl
u de sleutel in stand MARdraait.
Als het start-/contactslot is
geforceerd (bijv. bij een po-
ging tot diefstal) moet u, voordat u
weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij
het Fiat Servicenetwerk.
ATTENTIE!
Neem altijd de sleutel uit het
contactslot als de auto
wordt verlaten, om onvoorzichtig ge-
bruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem
aan te trekken. Schakel de eerste ver-
snelling in als de auto op een helling
omhoog staat en de achteruit bij een
helling omlaag (gezien vanuit de rij-
richting). Laat kinderen nooit alleen
achter in de auto.
ATTENTIE!
fig. 9F0M0608m
Verwijder de sleutel nooit uit
het contactslot als de auto
nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE!
Het is streng verboden om
demontage-/montagewerk-
zaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van
het systeem, de garantie en de veilig-
heid in gevaar worden gebracht en
voldoet de auto niet meer aan de
typegoedkeuring.
ATTENTIE!
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 12

16
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
DIGITAAL DISPLAY
BEGINSCHERM fig. 16
Op het beginscherm kan het volgende
worden weergegeven:
A Stand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
B Tijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
C Kilometerteller (weergave kilometer- /
mijltotaalteller) en informatie Trip-
computer.
D Weergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
E Gear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
Opmerking Bij uitgenomen contactsleu-
tel wordt bij het openen van een van de
voorportieren het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer- of mijltotaalteller weergegeven. BEDIENINGSKNOPPEN fig. 17
+Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENUKort indrukken voor toegang
ESCtot het menu en/of naar het
volgende scherm te gaan of de
keuze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.Opmerking
Bij de knoppen + en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.
fig. 16F0M0537mfig. 17F0M0122m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 16

21
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
BEDIENINGSKNOPPEN fig. 19
+Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENUKort indrukken voor toegang
ESCtot het menu en/of naar het vol-
gende scherm te gaan of de keu-
ze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.
MULTIFUNCTIONEEL
DISPLAY
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een multi-
functioneel display dat tijdens de rit nut-
tige informatie levert aan de bestuurder
op basis van de instelling voor de gewenste
gegevens.
BEGINSCHERM fig. 18
Op het beginscherm kan het volgende
worden weergegeven:
A Datum.
B Kilometerteller (weergave kilometer- /
mijltotaalteller).
C Tijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
D Buitentemperatuur.
E Stand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
F Weergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
G Gear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
Opmerking Bij het openen van een
voorportier wordt het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer-/mijltotaalteller weergegeven.
fig. 18F0M0538m
Opmerking Bij de knoppen + en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.
fig. 19F0M0122m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 21

47
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
BUITENVERLICHTING
Met de linker hendel fig. 39 bedient u de
buitenverlichting.
De buitenverlichting werkt uitsluitend als
de contactsleutel in stand MARstaat.
Als u de buitenverlichting inschakelt, gaat
ook de verlichting van het instrumenten-
paneel en van de bedieningsknoppen op
het dashboard branden.
DAGVERLICHTING (DRL)
(voor bepaalde uitvoeringen/markten)
Draai, met de contactsleutel in stand MAR
de draaiknop in stand Ozet, wordt auto-
matisch de dagverlichting ingeschakeld; de
andere lampen en de interieurverlichting
blijven uitgeschakeld. De automatische in-
schakeling van de dagverlichting kan wor-
den in- of uitgeschakeld via het menu op
het display (zie de paragraaf “Multifuncti-
oneel display en instelbaar multifunctio-
neel display” in dit hoofdstuk). Als de dag-
verlichting wordt uitgeschakeld, dan wordt
met de draaiknop in stand O geen enke-
le verlichting ingeschakeld. GROOTLICHT
Trek, als de draaiknop reeds in stand
2staat, de hendel naar het stuurwiel (2eon-
vergrendelde stand).
Op het instrumentenpaneel gaat het con-
trolelampje
1branden.
Als de hendel opnieuw naar het stuurwiel
wordt getrokken, dooft het grootlicht en
wordt het dimlicht weer ingeschakeld.
GROOTLICHTSIGNAAL
Trek de hendel naar het stuurwiel (1
eon-
vergrendelde stand), ongeacht de stand van
de draaiknop. Op het instrumentenpaneel
gaat het controlelampje
1branden.
PARKEERLICHTEN
Wanneer, met uitgenomen contactsleutel
of in de stand STOP, de ring wordt ge-
draaid van de stand O naar de stand 6,
gaan de parkeerlichten aan. Op het in-
strumentenpaneel gaat het controlelamp-
je 3 branden.
fig. 39F0M0614m
DIMLICHT/BUITENVERLICHTING
Met de contactsleutel in de stand MAR,
draai de ring naar de stand
2. Bij inscha-
keling van de dimlichten gaan zowel de
dagverlichting als de dimlichten en de bui-
tenverlichting uit en aan. Op het instru-
mentenpaneel gaat het controlelampje
3branden. Wanneer, met de contactsleutel in de
stand
MAR, de ring naar voren wordt ge-
draaid van de stand O naar de stand
6
gaan de buitenverlichting, de kenteken-
verlichting en de D.R.L. dagverlichting (in-
dien aanwezig) aan als ze niet uitgescha-
keld zijn via de menu op de display.De dagverlichting is een al-
ternatief voor het dimlicht tij-
dens het rijden overdag. Deze dagver-
lichting is in bepaalde landen verplicht
en waar niet verplicht, toegestaan.
ATTENTIE!
De dagverlichting is geen ver-
vanging voor het dimlicht tij-
dens het rijden in tunnels of in het don-
ker. Het gebruik van de dagverlichting
is afhankelijk van de wettelijke voor-
schriften van het land waarin u zich be-
vindt. Houdt u aan de voorschriften.
ATTENTIE!
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 47

48
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
RICHTINGAANWIJZERS fig. 40
Zet de hendel in de vergrendelde stand:
❒omhoog (stand 1): inschakeling rechter
richtingaanwijzer;
❒omlaag (stand 2 ): inschakeling linker
richtingaanwijzer.
Op het instrumentenpaneel knippert het
controlelampje
¥of Î.
De richtingaanwijzers schakelen automa-
tisch uit als de auto weer rechtuit rijdt.
Functie wisselen van rijbaan
Als u bij wisseling van rijstrook kort rich-
ting wilt aangeven, moet u de linker hendel
korter dan een halve seconde in de on-
vergrendelde stand zetten. De richting-
aanwijzer aan de gekozen zijde knippert
5 keer en dooft daarna automatisch. “FOLLOW ME HOME” SYSTEEM
Met dit systeem kan de ruimte voor de
auto een bepaalde tijd worden verlicht.
Inschakelen
U schakelt deze functie in door de con-
tactsleutel in stand
STOPte draaien of
uit te nemen en de linker hendel binnen
2 minuten na het uitzetten van de motor
naar het stuur te trekken.
Telkens als u de hendel bedient, blijft de
verlichting 30 seconden langer branden,
tot een maximum van 210 seconden; hier-
na schakelt de verlichting automatisch uit. Als de hendel wordt bediend, gaat het con-
trolelampje
3op het instrumentenpa-
neel branden en verschijnt er een bericht
op het display (zie het hoofdstuk “Lampjes
en berichten”) gedurende de tijd dat de
functie actief blijft. Het lampje gaat bran-
den als de hendel voor het eerst bediend
wordt en blijft branden totdat de functie
automatisch uitschakelt. Telkens als de
hendel wordt bediend, wordt alleen de
inschakeltijd van de verlichting verlengd.
Uitschakelen
Houd de hendel langer dan 2 seconden
naar het stuur getrokken.
MISTLAMPEN VOOR MET
CORNERING LIGHTS-FUNCTIE
Bij ingeschakeld dimlicht en bij een snel-
heid lager dan 40 km/h, wordt bij een gro-
te stuuruitslag of bij inschakeling van de
richtingaanwijzers, een lamp (ingebouwd
in de mistlamp) aan de binnenzijde van de
bocht ingeschakeld om het zichtveld ‘s
nachts te vergroten. De werking kan wor-
den in- of uitgeschakeld via het menu op
het display (zie de paragraaf “Functies dis-
play” in dit hoofdstuk).
fig. 40F0M0613m
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 48

50
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

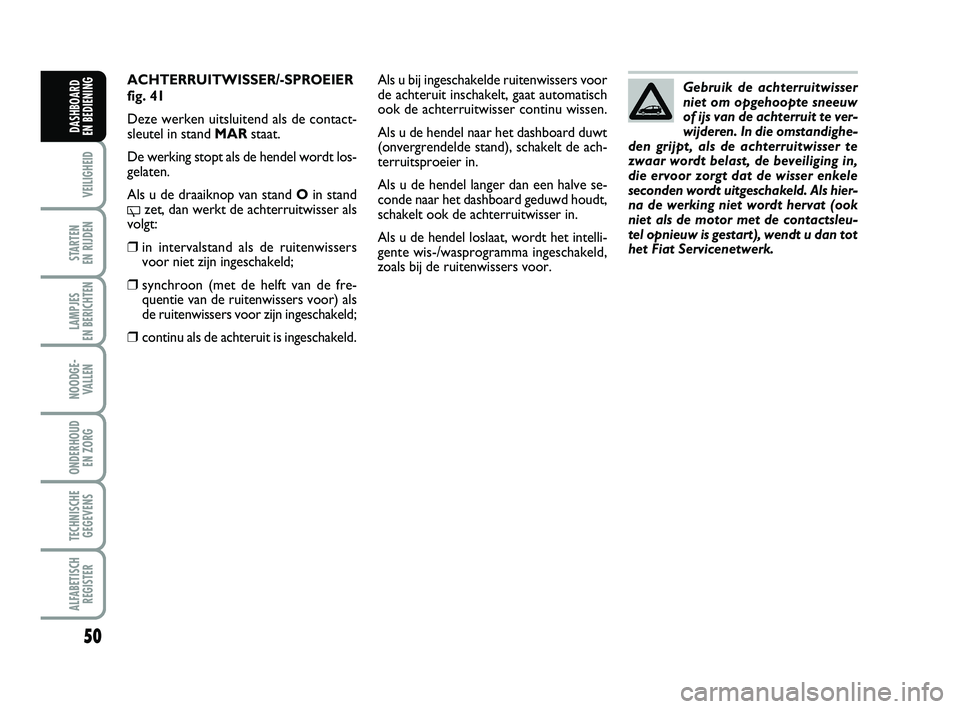

ACHTERRUITWISSER/-SPROEIER
fig. 41
Deze werken uitsluitend als de contact-
sleutel in stand MARstaat.
De werking stopt als de hendel wordt los-
gelaten.
Als u de draaiknop van stand Oin stand
'zet, dan werkt de achterruitwisser als
volgt:
❒in intervalstand als de ruitenwissers voor niet zijn ingeschakeld;
❒synchroon (met de helft van de fre- quentie van de ruitenwissers voor) als
de ruitenwissers voor zijn ingeschakeld;
❒continu als de achteruit is ingeschakeld. Gebruik de achterruitwisser
niet om opgehoopte sneeuw
of ijs van de achterruit te ver-
wijderen. In die omstandighe-
den grijpt, als de achterruitwisser te
zwaar wordt belast, de beveiliging in,
die ervoor zorgt dat de wisser enkele
seconden wordt uitgeschakeld. Als hier-
na de werking niet wordt hervat (ook
niet als de motor met de contactsleu-
tel opnieuw is gestart), wendt u dan tot
het Fiat Servicenetwerk.
Als u bij ingeschakelde ruitenwissers voor
de achteruit inschakelt, gaat automatisch
ook de achterruitwisser continu wissen.
Als u de hendel naar het dashboard duwt
(onvergrendelde stand), schakelt de ach-
terruitsproeier in.
Als u de hendel langer dan een halve se-
conde naar het dashboard geduwd houdt,
schakelt ook de achterruitwisser in.
Als u de hendel loslaat, wordt het intelli-
gente wis-/wasprogramma ingeschakeld,
zoals bij de ruitenwissers voor.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 50
