2020 FIAT 500 cruise control

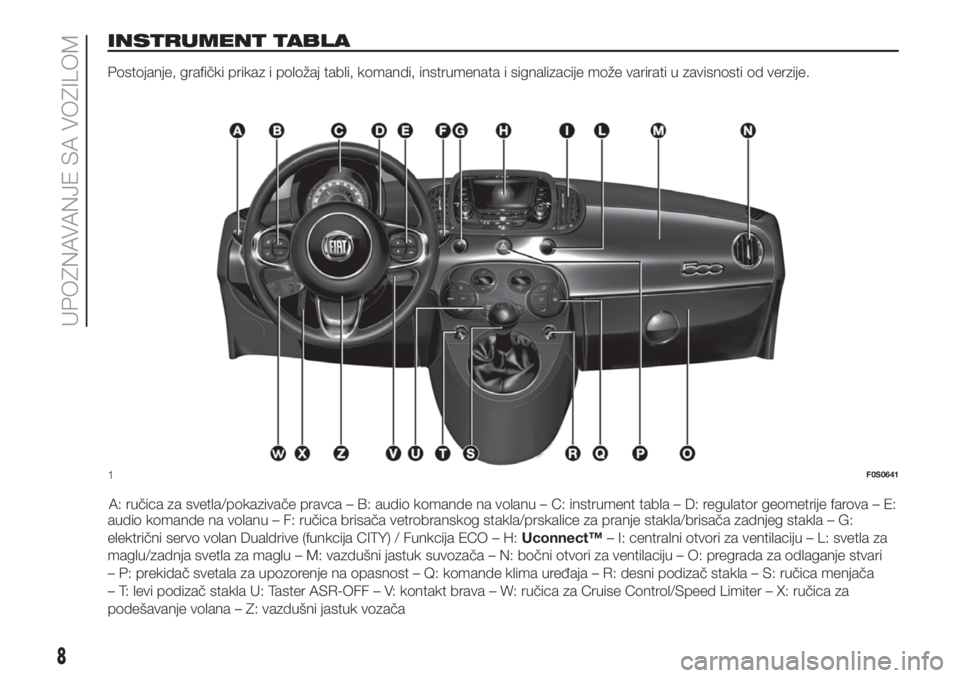

INSTRUMENT TABLA
Postojanje, grafički prikaz i položaj tabli, komandi, instrumenata i signalizacije može varirati u zavisnosti od verzije.
A: ručica za svetla/pokazivače pravca – B: audio komande na volanu – C: instrument tabla – D: regulator geometrije farova – E:
audio komande na volanu – F: ručica brisača vetrobranskog stakla/prskalice za pranje stakla/brisača zadnjeg stakla – G:
električni servo volan Dualdrive (funkcija CITY) / Funkcija ECO – H:Uconnect™– I: centralni otvori za ventilaciju – L: svetla za
maglu/zadnja svetla za maglu – M: vazdušni jastuk suvozača – N: bočni otvori za ventilaciju – O: pregrada za odlaganje stvari
– P: prekidač svetala za upozorenje na opasnost – Q: komande klima uređaja – R: desni podizač stakla – S: ručica menjača
– T: levi podizač stakla U: Taster ASR-OFF – V: kontakt brava – W: ručica za Cruise Control/Speed Limiter – X: ručica za
podešavanje volana – Z: vazdušni jastuk vozača
1F0S0641
8
UPOZNAVANJE SA VOZILOM

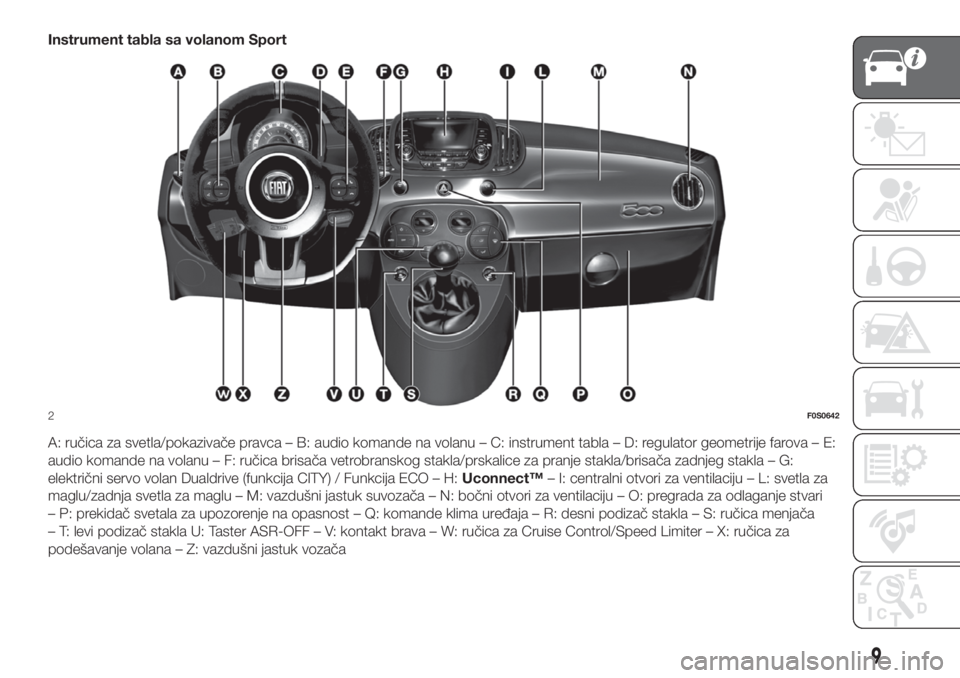

Instrument tabla sa volanom Sport
A: ručica za svetla/pokazivače pravca – B: audio komande na volanu – C: instrument tabla – D: regulator geometrije farova – E:
audio komande na volanu – F: ručica brisača vetrobranskog stakla/prskalice za pranje stakla/brisača zadnjeg stakla – G:
električni servo volan Dualdrive (funkcija CITY) / Funkcija ECO – H:Uconnect™– I: centralni otvori za ventilaciju – L: svetla za
maglu/zadnja svetla za maglu – M: vazdušni jastuk suvozača – N: bočni otvori za ventilaciju – O: pregrada za odlaganje stvari
– P: prekidač svetala za upozorenje na opasnost – Q: komande klima uređaja – R: desni podizač stakla – S: ručica menjača
– T: levi podizač stakla U: Taster ASR-OFF – V: kontakt brava – W: ručica za Cruise Control/Speed Limiter – X: ručica za
podešavanje volana – Z: vazdušni jastuk vozača
2F0S0642
9

DISPLEJ
„STANDARDNI” PRIKAZ
MULTIFUNKCIONALNOG
DISPLEJA
Standardni prikaz sl. 47 u stanju je da
očitava sledeće podatke:
A - Pređena kilometraža (očitavanje
pređenih kilometara ili milja)
B - Cruise Control/Speed Limiter
C - Upozorenje na eventualno prisustvo
leda na putu
D - Digitalni pokazivač nivoa goriva
E - Datum i čas
F - Oznaka stepena prenosa (samo
verzije sa Dualogic menjačem)
G - Gear Shift Indicator (indikator
promene prenosa)
H - Pokazivač spoljne temperature
I - Položaj svetala (samo sa uključenim
oborenim svetlima)L - Oznaka režima vožnje ECO
M - Aktivacija električnog servo volana
Dualdrive
N - Digitalni pokazivač temperature
rashladne tečnosti motora
O - Podešena brzina Speed Limitera
(graničnika brzine)
P - Pokazivač održavanja vozila (servis)
„STANDARDNI” PRIKAZ
DISPLEJA U BOJI
Standardni prikaz sl. 48 u stanju je da
očitava sledeće podatke:
A - Pređena kilometraža (očitavanje
pređenih kilometara ili milja)
B - Digitalni pokazivač temperature
rashladne tečnosti motora
C - Digitalni obrtometar (brojač obrtaja)
D - Gear Shift Indicator (indikator
promene prenosa)
E - Datum
F - Pokazivač spoljne temperatureG - Aktivacija električnog servo volana
Dualdrive
H - Oznaka brzine vozila
I - Položaj svetala (samo sa uključenim
oborenim svetlima)
L-Vreme
M - Eko indeks
N - Digitalni pokazivač nivoa goriva
O - Oznaka stepena prenosa (samo
verzije sa Dualogic menjačem)
MENI PODEŠAVANJA
(SETUP)
Meni je sastavljen od niza polja čiji izbor
je moguć preko tastera+i–sl. 49 i
koji omogućava pristup različitim
operacijama izbora i podešavanja
(Setup) koje navodimo u nastavku.
47F0S0655
48F0S055149F0S0383
43

POKRETANJE VOZILA I VOŽNJA
Uđimo u "srce" automobila:
pogledajmo kako najbolje iskoristiti sve
njegove mogućnosti.
Evo kako da bezbedno vozite u svakoj
situaciji čineći od njega prijatnog
saputnika koji vodi računa o našoj
udobnosti i našim novčanicima.POKRETANJE MOTORA ................. 99
PARKIRANJE ..................................100
RUČNI MENJAČ .............................101
DUALOGIC MENJAČ ......................102
ELEKTRIČNI SERVO VOLAN
DUALDRIVE ....................................103
START&STOP SISTEM....................104
SPEED LIMITER (GRANIČNIK
BRZINE) ..........................................105
ELEKTRONSKI CRUISE
CONTROL ......................................107
SENZORI ZA PARKIRANJE .............108
SAVETI ZA VOŽNJU ........................110
DOPUNA GORIVA ...........................111
VUČA PRIKOLICE ...........................113
98
POKRETANJE VOZILA I VOŽNJA

ELEKTRONSKI
CRUISE CONTROL
(za verzije/tržišta, gde je predviđeno)
Ovaj uređaj je moguće koristiti pri brzini
većoj od 30 km/h.
AKTIVACIJA UREĐAJA
134) 135) 136)
Da biste aktivirali uređaj, rotirajte
okruglu ručicu C sl. 81 u položaj
.
Aktiviran uređaj je označen paljenjem
simbola
.
Uređaj se ne može aktivirati u 1. brzini ili
u rikvercu: preporučuje se aktivacija u
3. i većim brzinama.
UPOZORENJE Opasno je ostaviti
aktivan uređaj ako se ne koristi. Postoji
rizik od nenamerne aktivacije i gubitka
kontrole nad vozilom usled
neprilagođene prevelike brzine.ZADAVANJE ŽELJENE
BRZINE
Postupiti na sledeći način:
aktivirajte uređaj rotiranjem okrugle
ručice C sl. 81 prema dole.
kada vozilo dostigne željenu brzinu,
rotirajte okruglu ručicu B prema gore
(ili prema dole) i otpustite je bi se uređaj
aktivirao: nakon puštanja pedale gasa,
vozilo nastavlja da se kreće odabranom
brzinom.
U slučaju potrebe (npr. prilikom
preticanja) moguće je ubrzavanje
pritiskom na gas: puštanjem gasa
vozilo se vraća na prethodno
memorisanu brzinu.
Ako je uređaj aktivan na nizbrdicama,
moguće je blago povećanje brzine
u odnosu na memorisanu.
UPOZORENJE Pre nego što rotirate
okruglu ručicu prema gore ili prema
dole, vozilo treba da ide uravnoteženom
brzinom na ravnom terenu.
POVEĆANJE BRZINE
Jednom kada se aktivira elektronski
Cruise Control, moguće je povećavati
brzinu rotiranjem okrugle ručice B
prema gore.SMANJENJE BRZINE
Sa aktiviranim uređajem, da biste
smanjili brzinu rotirajte okruglu ručicu B
prema dole.
OPOZIV BRZINE
U verzijama sa automatskim menjačem
koji radi u položaju D (Drive -
automatska vožnja), za opoziv
prethodno zadate brzine, pritisnite
taster A (CANC/RES) sl. 81 i zatim ga
pustite.
U verzijama sa manuelnim menjačem ili
sa menjačem Dualogic koji radi u
sekvencijalnom režimu, pre opoziva
prethodno zadate brzine, potrebno je
približiti se toj brzini pre pritiska na
taster A (CANC/RES) koji zatim treba
pustiti.
DEAKTIVACIJA UREĐAJA
Lagani pritisak na kočnicu ili pritisak na
taster A (CANC/RES) deaktivira
elektronski Cruise Control, bez brisanja
memorisane brzine.
Promena stepena prenosa dovodi do
deaktivacije uređaja Cruise Control.
81F0S0624
107

DEAKTIVACIJA UREĐAJA
Elektronski Cruise Control se deaktivira
rotiranjem okrugle ručice C sl. 81 u
položaj 0, ili postavljanjem kontakt
brave u STOP.
PAŽNJA
134)Za vreme kretanja dok je uređaj
aktiviran, nemojte postavljati ručicu
menjača u neutralnu brzinu.
135)U slučaju kvara ili nepravilnog
funkcionisanja uređaja, obratite se
ovlašćenom servisu za vozila marke Fiat.
136)Elektronski Cruise Control može
biti opasan kada sistem ne može da
održava konstantnu brzinu. U nekim
uslovima brzina može biti prevelika, pa
postoji rizik od gubitka kontrole nad vozilom
i udesa. Nemojte koristiti uređaj kada je
saobraćaj gust, ili na zaleđenom,
zavejanom, klizavom kolovozu i kolovozu sa
puno krivina.
SENZORI ZA
PARKIRANJE
(za verzije/tržišta, gde je predviđeno)
137)
47) 48)
SENZORI
Smešteni su na prednjem i zadnjem
braniku vozila sl. 82 i imaju ulogu da
registruju i upozoravaju vozača, putem
isprekidanog zvučnog signala, na
postojanje prepreka u blizini zadnjeg
dela vozila.ZVUČNA SIGNALIZACIJA
Kada se ubaci u rikverc, i u slučaju
postojanja prepreke pozadi, oglašava
se zvučni signal koji se menja kako
se menja i razdaljina prepreke od
branika.
Frekvencija zvučnog signala:
povećava se sa smanjenjem
rastojanja između vozila i prepreke
prelazi u kontinuirani režim kada je
udaljenost između vozila i prepreke
manja od oko 30 cm, a prestaje odmah
čim se udaljenost od prepreke poveća
konstantan je kada se rastojanje
između vozila i prepreke ne menja. Ako
se ova situacija javlja kod bočnih
senzora, signal se prekida nakon
otprilike 3 sekunde da izbegne, na
primer, signalizaciju u slučaju manevra
duž zida.
Ako senzori otkriju više prepreka, u
obzir se uzima samo ona koja se nalazi
na najmanjem rastojanju.
SIGNALIZACIJA NA
DISPLEJU
(verzije sa displejom u boji)
Prilikom aktiviranja senzora, na displeju
se pojavljuje prikaz naveden na sl. 83.
Sistem označava otkrivenu prepreku
prikazujući luk u zavisnosti od rastojanja
prepreke i njenog položaja u odnosu
na vozilo.
82F0S0578
108
POKRETANJE VOZILA I VOŽNJA

ABECEDNI
SADRŽAJ
A
kumulator.......................150
provera stanja napunjenosti.....150
zamena........................150
Bočni vazdušni jastuci
..............94
Čeoni vazdušni jastuci...............91
Čep rezervoara za gorivo...........111
CODE kartica......................10
Dimenzije.........................164
Displej..............................43
Dnevna svetla.......................17
Dopuna goriva.....................111
Dualogic menjač...................102
Duga svetla.........................18
Električna ručica (Soft Touch)
........33
Električni servo volan Dualdrive.....103
Elektronski Cruise Control
(tempomat)......................107
Emisije CO2.......................172
Farba (održavanje).................153
Felne i pneumatici..................159
Fiat kod sistem......................12
Follow Me Home....................18
Funkcija ECO......................103
Homologacija ministarstva
.........214
Identifikacioni podaci
pločica sa identifikacionim
podacima......................157pločice boje karoserije..........157
Instrument tabla...................8-41
Karoserija (pranje i održavanje)
.....153
Ključ sa daljinskim upravljačem.......10
Ključevi.............................10
Kočnice
održavanje.....................151
Komplet Fix&Go...................132
Komutator benzin/LPG..............37
Kontakt brava.......................11
Krov sa fiksnim staklom..............28
Lampice na tabli
....................48
Lanci za sneg......................162
Mehanički ključ.....................10
Mopar Connect....................213
Motor
tehnički podaci.................158
Motorno ulje (provera nivoa)........148
Nasloni za glavu....................15
Oborena/poziciona svetla
...........18
Osigurači (zamena).................122
Oznaka karoserije..................157
Oznaka motora....................157
Parking sensors (Senzori za
parkiranje)
.......................108
Perači vetrobranskog stakla
(prskalice).......................152
Perači zadnjeg stakla (prskalice). . . .153Performanse (maksimalna
brzina)..........................171
Periodične provere.................145
Pneumatici (pritisak pumpanja)......161
Pneumatici za sneg................162
Podizači stakala.....................27
Pokazivači pravca...................18
Poklopac motora....................34
Pokretanje motora...................99
Pokretanje u vanrednoj situaciji.....134
Pokretni krov....................28-29
Potrošnja goriva....................172
Prednja sedišta......................13
Prednje enterijer svetlo na
plafonu...........................20
Prednji brisač / prskalice za
pranje stakla......................20
Predzatezači pojaseva...............77
Program redovnog održavanja......140
Provera nivoa......................146
Prtljažnik............................33
Rashladna tečnost motora.........148
Redovno održavanje...............139
Regulisanje temperature.............23
Retrovizori..........................16
Ručna kočnica.....................100
Ručni menjač......................101
