Bei einer Panne

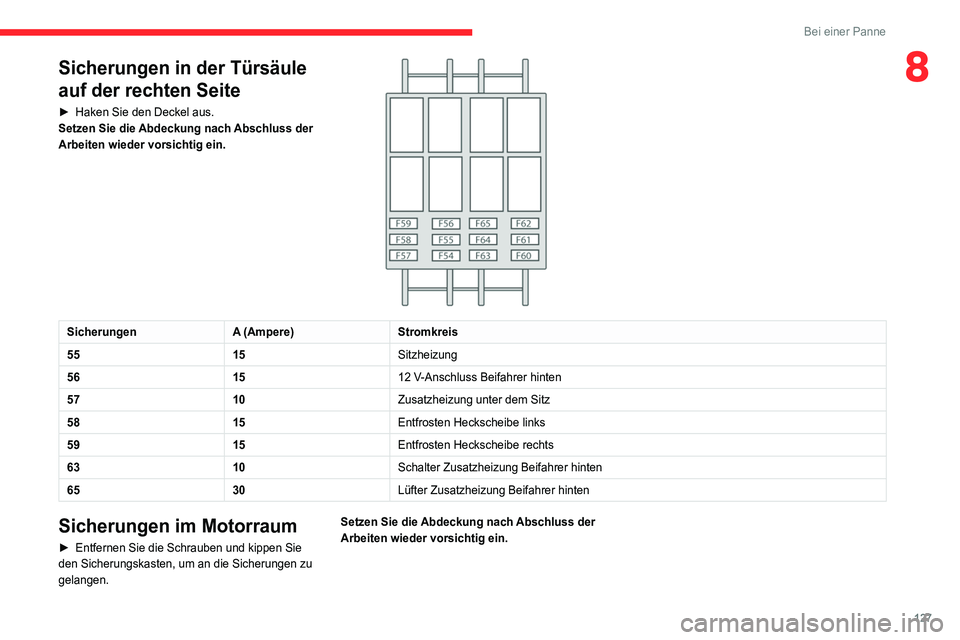

8Sicherungen in der Türsäule
auf der rechten Seite
► Haken Sie den Deckel aus.
Setzen Sie die Abdeckung nach Abschluss der
Arbeiten wieder vorsichtig ein.


Sicherungen A (Ampere)Stromkreis
55 15Sitzheizung
56 1512 V-Anschluss Beifahrer hinten
57 10Zusatzheizung unter dem Sitz
58 15Entfrosten Heckscheibe links
59 15Entfrosten Heckscheibe rechts
63 10Schalter Zusatzheizung Beifahrer hinten
65 30Lüfter Zusatzheizung Beifahrer hinten
Sicherungen im Motorraum
► Entfernen Sie die Schrauben und kippen Sie
den Sicherungskasten, um an die Sicherungen zu
gelangen. Setzen Sie die Abdeckung nach Abschluss der
Arbeiten wieder vorsichtig ein.

128
Bei einer Panne

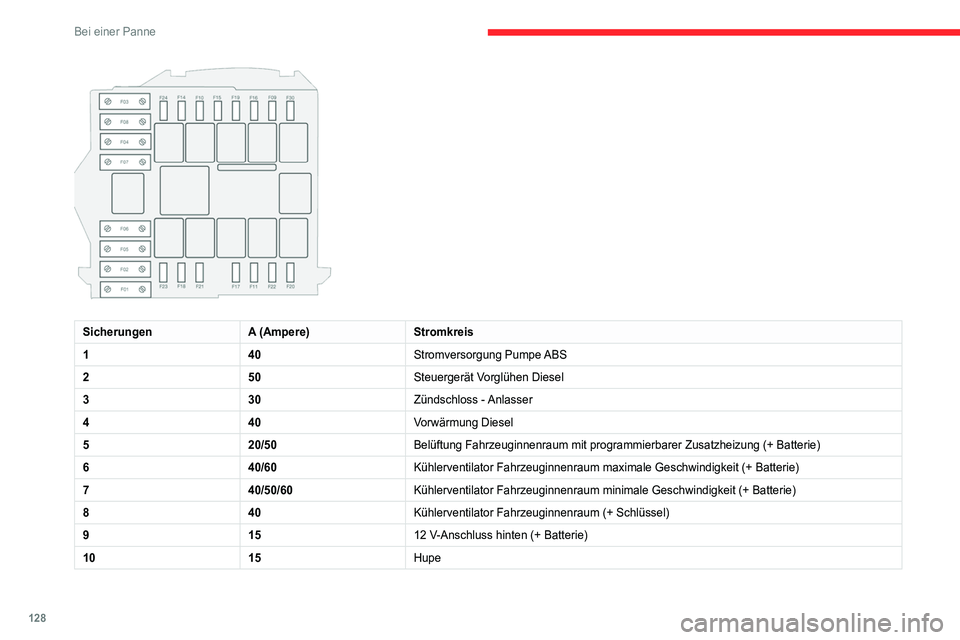

SicherungenA (Ampere)Stromkreis
1 40Stromversorgung Pumpe ABS
2 50Steuergerät Vorglühen Diesel
3 30Zündschloss - Anlasser
4 40Vorwärmung Diesel
5 20/50Belüftung Fahrzeuginnenraum mit programmierbarer Zusatzheizung (+ Batterie)
6 40/60Kühlerventilator Fahrzeuginnenraum maximale Geschwindigkeit (+ Batterie)
7 40/50/60Kühlerventilator Fahrzeuginnenraum minimale Geschwindigkeit (+ Batterie)
8 40Kühlerventilator Fahrzeuginnenraum (+ Schlüssel)
9 1512 V-Anschluss hinten (+ Batterie)
10 15Hupe
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.

129
Bei einer Panne

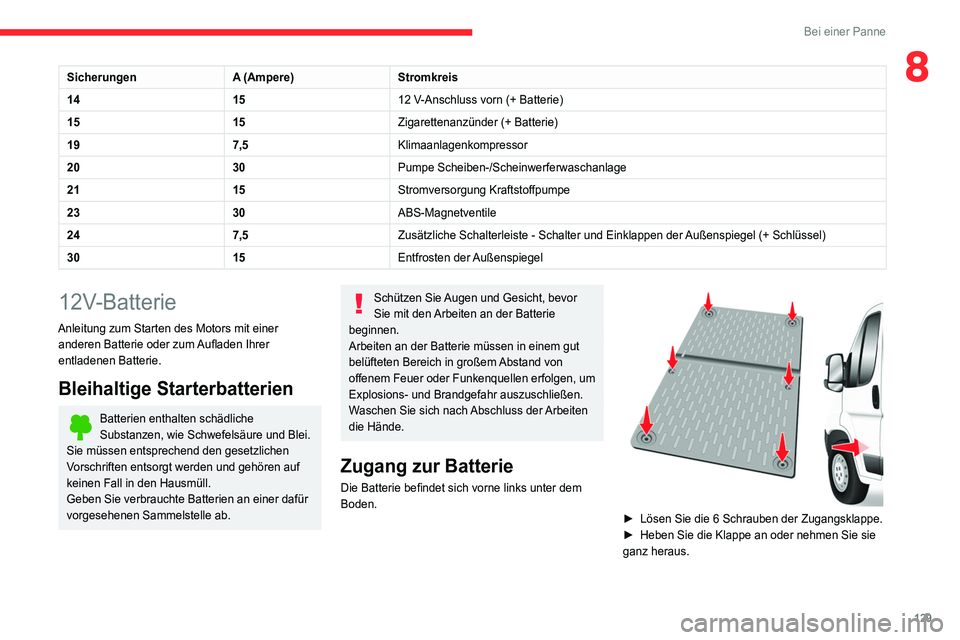

8SicherungenA (Ampere)Stromkreis
14 1512 V-Anschluss vorn (+ Batterie)
15 15Zigarettenanzünder (+ Batterie)
19 7,5Klimaanlagenkompressor
20 30Pumpe Scheiben-/Scheinwerferwaschanlage
21 15Stromversorgung Kraftstoffpumpe
23 30ABS-Magnetventile
24 7,5Zusätzliche Schalterleiste - Schalter und Einklappen der Außenspiegel (+ Schlüssel)
30 15Entfrosten der Außenspiegel
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Zugang zur Batterie
Die Batterie befindet sich vorne links unter dem
Boden.

► Lösen Sie die 6 Schrauben der Zugangsklappe.
► Heben Sie die Klappe an oder nehmen Sie sie
ganz heraus.

130
Bei einer Panne

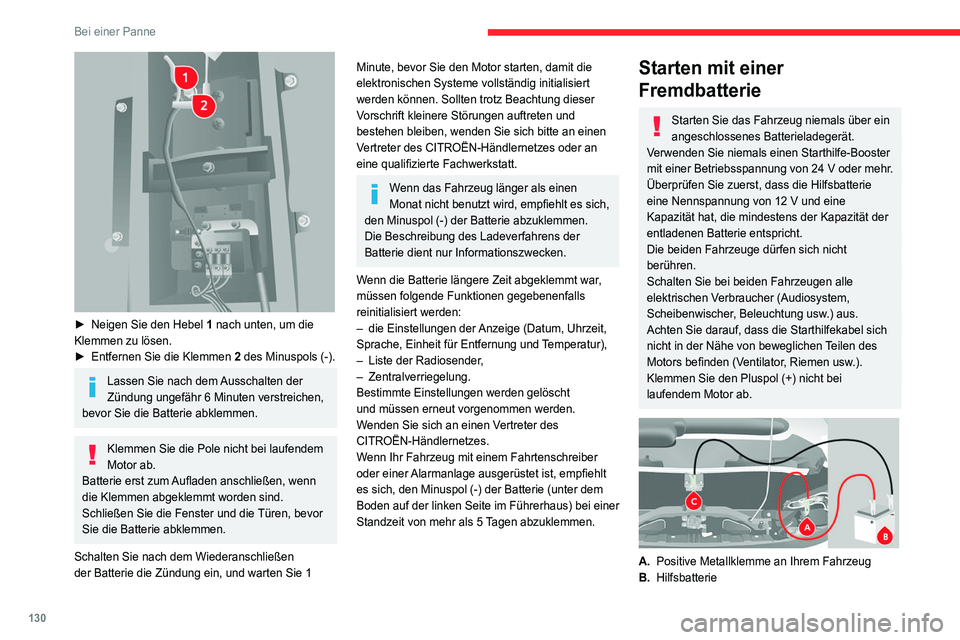

► Neigen Sie den Hebel 1 nach unten, um die
Klemmen zu lösen.
► Entfernen Sie die Klemmen 2 des Minuspols (-).
Lassen Sie nach dem Ausschalten der
Zündung ungefähr 6 Minuten verstreichen,
bevor Sie die Batterie abklemmen.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Batterie erst zum Aufladen anschließen, wenn
die Klemmen abgeklemmt worden sind.
Schließen Sie die Fenster und die Türen, bevor
Sie die Batterie abklemmen.
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können. Sollten trotz Beachtung dieser
Vorschrift kleinere Störungen auftreten und
bestehen bleiben, wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es sich,
den Minuspol (-) der Batterie abzuklemmen.
Die Beschreibung des Ladeverfahrens der
Batterie dient nur Informationszwecken.
Wenn die Batterie längere Zeit abgeklemmt war,
müssen folgende Funktionen gegebenenfalls
reinitialisiert werden:
– die Einstellungen der Anzeige (Datum, Uhrzeit,
Sprache, Einheit für Entfernung und Temperatur),
– Liste der Radiosender,
– Zentralverriegelung.
Bestimmte Einstellungen werden gelöscht
und müssen erneut vorgenommen werden.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes.
Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
oder einer Alarmanlage ausgerüstet ist, empfiehlt
es sich, den Minuspol (-) der Batterie (unter dem
Boden auf der linken Seite im Führerhaus) bei einer
Standzeit von mehr als 5 Tagen abzuklemmen.
Starten mit einer
Fremdbatterie
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24 V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12 V und eine
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.

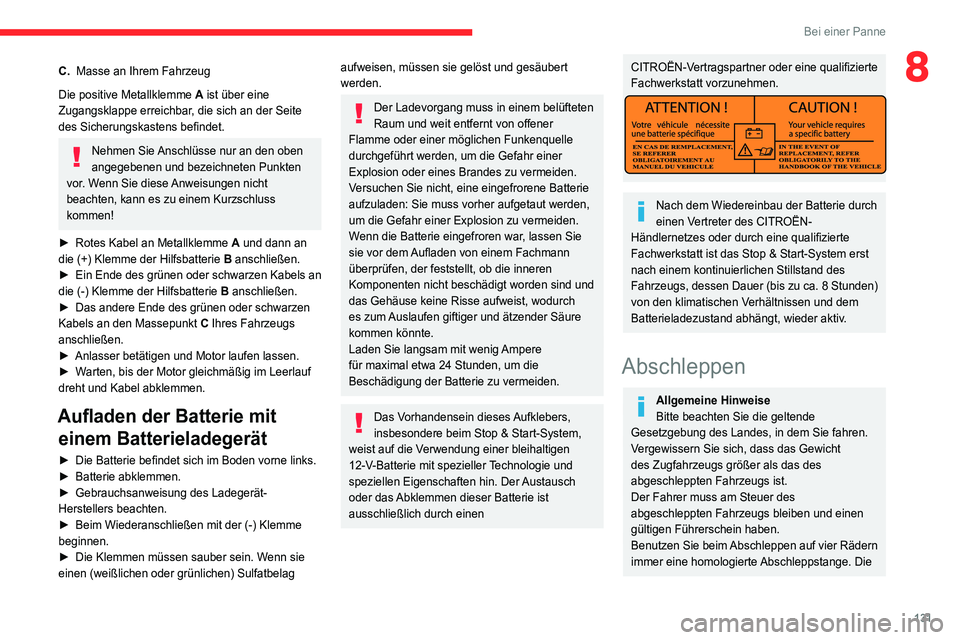

A. Positive Metallklemme an Ihrem Fahrzeug
B. Hilfsbatterie
C.Masse an Ihrem Fahrzeug
Die positive Metallklemme A ist über eine
Zugangsklappe erreichbar, die sich an der Seite
des Sicherungskastens befindet.
Nehmen Sie Anschlüsse nur an den oben
angegebenen und bezeichneten Punkten
vor. Wenn Sie diese Anweisungen nicht
beachten, kann es zu einem Kurzschluss
kommen!
► Rotes Kabel an Metallklemme A und dann an
die (+) Klemme der Hilfsbatterie B anschließen.
► Ein Ende des grünen oder schwarzen Kabels an
die (-) Klemme der Hilfsbatterie B anschließen.
► Das andere Ende des grünen oder schwarzen
Kabels an den Massepunkt C Ihres Fahrzeugs
anschließen.
► Anlasser betätigen und Motor laufen lassen.
► Warten, bis der Motor gleichmäßig im Leerlauf
dreht und Kabel abklemmen.
Aufladen der Batterie mit einem Batterieladegerät
► Die Batterie befindet sich im Boden vorne links.
► Batterie abklemmen.
► Gebrauchsanweisung des Ladegerät-
Herstellers beachten.
► Beim Wiederanschließen mit der (-) Klemme
beginnen.
► Die Klemmen müssen sauber sein. Wenn sie
einen (weißlichen oder grünlichen) Sulfatbelag

131
Bei einer Panne
8C.Masse an Ihrem Fahrzeug
Die positive Metallklemme A ist über eine
Zugangsklappe erreichbar, die sich an der Seite
des Sicherungskastens befindet.
Nehmen Sie Anschlüsse nur an den oben
angegebenen und bezeichneten Punkten
vor. Wenn Sie diese Anweisungen nicht
beachten, kann es zu einem Kurzschluss
kommen!
► Rotes Kabel an Metallklemme A und dann an
die (+) Klemme der Hilfsbatterie B anschließen.
► Ein Ende des grünen oder schwarzen Kabels an
die (-) Klemme der Hilfsbatterie B anschließen.
► Das andere Ende des grünen oder schwarzen
Kabels an den Massepunkt C Ihres Fahrzeugs
anschließen.
► Anlasser betätigen und Motor laufen lassen.
► Warten, bis der Motor gleichmäßig im Leerlauf
dreht und Kabel abklemmen.
Aufladen der Batterie mit einem Batterieladegerät
► Die Batterie befindet sich im Boden vorne links.
► Batterie abklemmen.
► Gebrauchsanweisung des Ladegerät-
Herstellers beachten.
► Beim Wiederanschließen mit der (-) Klemme
beginnen.
► Die Klemmen müssen sauber sein. Wenn sie
einen (weißlichen oder grünlichen) Sulfatbelag
aufweisen, müssen sie gelöst und gesäubert
werden.
Der Ladevorgang muss in einem belüfteten
Raum und weit entfernt von offener
Flamme oder einer möglichen Funkenquelle
durchgeführt werden, um die Gefahr einer
Explosion oder eines Brandes zu vermeiden.
Versuchen Sie nicht, eine eingefrorene Batterie
aufzuladen: Sie muss vorher aufgetaut werden,
um die Gefahr einer Explosion zu vermeiden.
Wenn die Batterie eingefroren war, lassen Sie
sie vor dem Aufladen von einem Fachmann
überprüfen, der feststellt, ob die inneren
Komponenten nicht beschädigt worden sind und
das Gehäuse keine Risse aufweist, wodurch
es zum Auslaufen giftiger und ätzender Säure
kommen könnte.
Laden Sie langsam mit wenig Ampere
für maximal etwa 24 Stunden, um die
Beschädigung der Batterie zu vermeiden.
Das Vorhandensein dieses Aufklebers,
insbesondere beim Stop & Start-System,
weist auf die Verwendung einer bleihaltigen
12-V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen
CITROËN-Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie durch
einen Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt ist das Stop & Start-System erst
nach einem kontinuierlichen Stillstand des
Fahrzeugs, dessen Dauer (bis zu ca. 8 Stunden)
von den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Abschleppen
Allgemeine Hinweise
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern
immer eine homologierte Abschleppstange. Die

132
Bei einer Panne

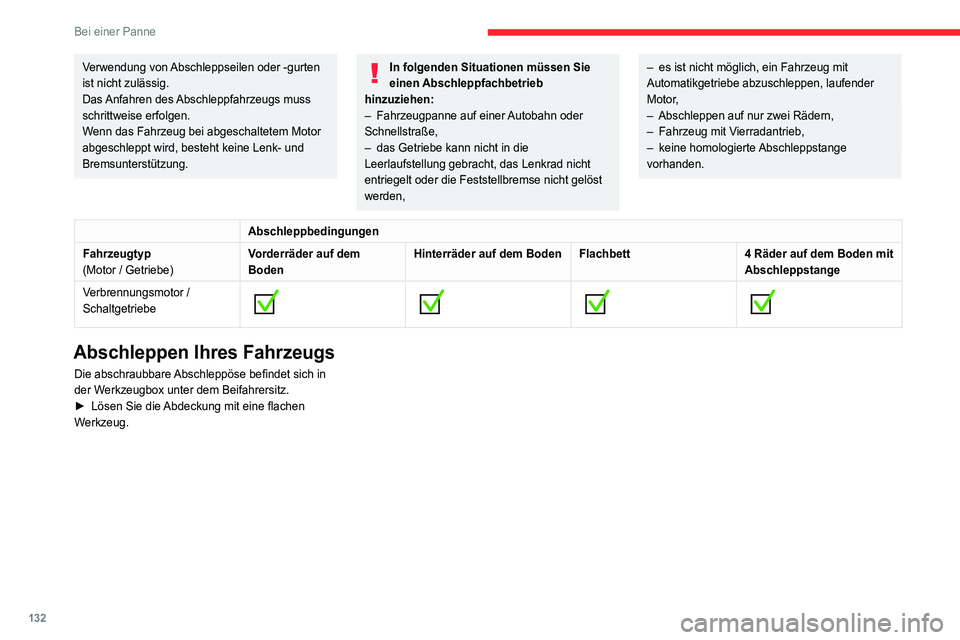

Verwendung von Abschleppseilen oder -gurten
ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.In folgenden Situationen müssen Sie
einen Abschleppfachbetrieb
hinzuziehen:
– Fahrzeugpanne auf einer Autobahn oder
Schnellstraße,
– das Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,– es ist nicht möglich, ein Fahrzeug mit
Automatikgetriebe abzuschleppen, laufender
Motor,
– Abschleppen auf nur zwei Rädern,
– Fahrzeug mit Vierradantrieb,
– keine homologierte Abschleppstange
vorhanden.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem Boden
Flachbett4 Räder auf dem Boden mit
Abschleppstange
Verbrennungsmotor /
Schaltgetriebe


Abschleppen Ihres Fahrzeugs
Die abschraubbare Abschleppöse befindet sich in
der Werkzeugbox unter dem Beifahrersitz.
► Lösen Sie die Abdeckung mit eine flachen
Werkzeug.

133
Bei einer Panne
8

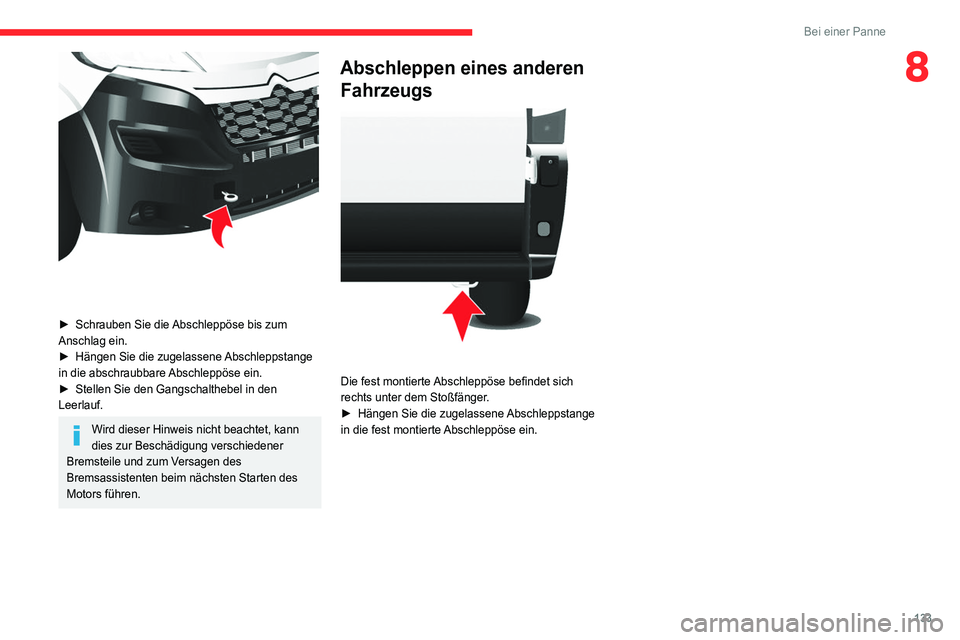

► Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
► Hängen Sie die zugelassene Abschleppstange
in die abschraubbare Abschleppöse ein.
► Stellen Sie den Gangschalthebel in den
Leerlauf.
Wird dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten Starten des
Motors führen.
Abschleppen eines anderen Fahrzeugs


Die fest montierte Abschleppöse befindet sich
rechts unter dem Stoßfänger.
► Hängen Sie die zugelassene Abschleppstange
in die fest montierte Abschleppöse ein.

134

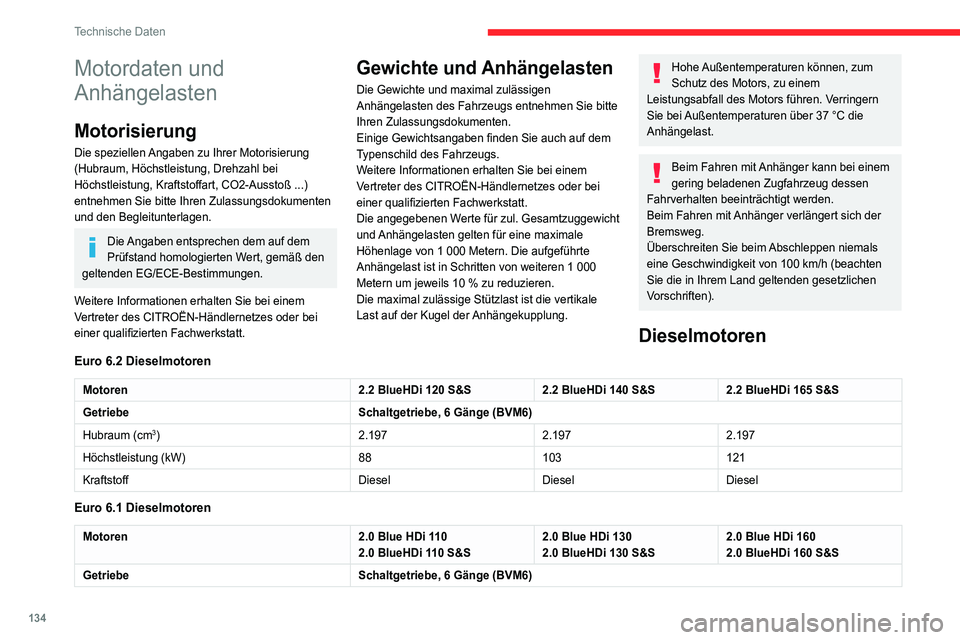

Technische Daten
Motordaten und
Anhängelasten
Motorisierung
Die speziellen Angaben zu Ihrer Motorisierung
(Hubraum, Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart, CO2-Ausstoß ...)
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
Die Angaben entsprechen dem auf dem
Prüfstand homologierten Wert, gemäß den
geltenden EG/ECE-Bestimmungen.
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie bitte
Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Die angegebenen Werte für zul. Gesamtzuggewicht
und Anhängelasten gelten für eine maximale
Höhenlage von 1 000 Metern. Die aufgeführte
Anhängelast ist in Schritten von weiteren 1 000
Metern um jeweils 10 % zu reduzieren.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängekupplung.
Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37 °C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100 km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).
Dieselmotoren
Euro 6.2 Dieselmotoren
Motoren 2.2 BlueHDi 120 S&S2.2 BlueHDi 140 S&S2.2 BlueHDi 165 S&S
Getriebe Schaltgetriebe, 6 Gänge (BVM6)
Hubraum (cm
3) 2.1972.1972.197
Höchstleistung (kW) 88103121
Kraftstoff DieselDieselDiesel
Euro 6.1 Dieselmotoren
Motoren 2.0 Blue HDi 110
2.0 BlueHDi 110 S&S 2.0 Blue HDi 130
2.0 BlueHDi 130 S&S 2.0 Blue HDi 160
2.0 BlueHDi 160 S&S
Getriebe Schaltgetriebe, 6 Gänge (BVM6)
Motoren2.0 Blue HDi 110
2.0 BlueHDi 110 S&S 2.0 Blue HDi 130
2.0 BlueHDi 130 S&S 2.0 Blue HDi 160
2.0 BlueHDi 160 S&S
Hubraum (cm
3) 1.9971.9971.997
Höchstleistung (kW) 8196120
Kraftstoff DieselDieselDiesel
Euro 4/Euro 5 Dieselmotoren
(Je nach Vertriebsland)
Motoren 2.2 HDi 1102.2 HDi 130
2.2 e-HDi 130 2.2 HDi 150
2.2 e-HDi 150 3 HDi 180
Getriebe Schaltgetriebe, 6 Gänge (BVM6)
Hubraum (cm
3) 2.1982.1982.1982.999
Höchstleistung (kW) 819611 0130
Kraftstoff DieselDieselDieselDiesel
Gewichte und Anhängelasten
In dieser Tabelle werden die genehmigten Gewichte (in kg) nach Abmessungen und Fahrzeugmodell aufgeführt.
Minibus
Abmessungen ModellnameZulässiges GesamtgewichtMax. Anhängelast
ungebremst Max. zulässige Stützlast
L3 H2 4404.005XX
L4 H2 4424.250XX


Bei Kombi-Versionen beträgt die maximale Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts) bei 10% oder 12% Steigung 2.500 kg.
