2020 CITROEN C5 AIRCROSS sensor

166
Darbības traucējumi
Sistēmas darbību var īslaicīgi traucēt
dažādi laika apstākļi (lietus, sals).
Atsevišķos gadījumos, braucot pa slapju
ceļu vai izbraucot no sausas zonas
slapjā zonā, var tikt doti viltus brīdinājumi
(piemēram, ūdens pilienu nosēdumi
uz sensoriem var tikt interpretēti kā
automašīnas).
Sliktā laikā vai ziemā pārliecinieties, lai
sensori nebūtu pārklāti ar sniegu, dubļiem
vai netīrumiem.
Sekojiet, lai brīdinājuma elementi uz
atpakaļskata spoguļiem, kā arī sensoru
zonas uz priekšējiem un aizmugurējiem
buferiem netiktu pārklātas ne ar uzlīmēm,
ne citiem priekšmetiem, jo tas varētu radīt
sistēmas darbības traucējumus.
Sistēma tiek automātiski dezaktivēta, kad
notiek vilkšana ar CITROËN apstiprinātu
sakabi.
Darbības traucējumu gadījumā mēraparātu
panelī iedegas šī signāllampiņa, ko papildina
paziņojums.
Sazinieties ar CITROËN pārstāvniecību
vai kvalificētu remontdarbnīcu, lai sistēmu
pārbaudītu.
Brīdinājums netiks aktivizēts un netiks veiktas
trajektorijas izmaiņas šādos gadījumos: -
j
a tuvumā ir nekustīgi objekti (novietotas
automašīnas, ceļa aizsargbarjeras,
laternas, ceļa zīmes u. c.);
-

c

itas automašīnas brauc pretējā virzienā;
-

b

raucot pa līkumainu ceļu vai asos
pagriezienos;
-

n

otiek apdzīšana (vai jāapdzen) pārāk
garš transportlīdzeklis (kravas automobilis,
autobuss utt.), kas vienlaikus atrodas
„aklajā” zonā no aizmugures un ir redzams
vadītāja redzamības zonā no priekšpuses;
-

j

a apdzīšanas manevrs notiek ātri;
-

p

ārāk blīvā satiksmē – no priekšpuses un
aizmugures noteiktās automašīnas tiek
uzskatītas kā viens vilcējs vai viens objekts;
-

i

r aktivizēta funkcija Park Assist.
Automašīnas vadīšana

167
Palīgsistēma automašīnas
novietošanai stāvvietā
Skatiet vispārīgos ieteikumus par braukšanas
un manevrēšanas palīgsistēmu lietošanu .
Aizmugurējie sensori
automašīnas novietošanai
stāvvietā
Šī sistēmas ieslēdzas, ieslēdzot atpakaļgaitu.
To apstiprina skaņas signāls.
Tā izslēdzas, izslēdzot atpakaļgaitu.
Skaņas palīgsistēma
Šī funkcija ziņo par traucēkļa tuvumu
automašīnas sensoru noteikšanas zonā.
Informācija par traucēkļa tuvumu tiek sniegta
ar atkārtotiem skaņas signāliem, tiem
atskanot biežāk, automašīnai piebraucot tuvāk
traucēklim.
Ja attālums starp automašīnu un traucēkli ir
mazāks par aptuveni 30
centimetriem, skaņas
signāls skan nepārtraukti.
Signāli tiek atskaņoti caur skaļruņiem (labajā
vai kreisajā pusē), ļaujot noteikt, kurā pusē
traucēklis atrodas.
Skaņas signāla regulēšana
Palīdzības sistēmas grafiskais attēls
Šī funkcija ar buferī iestrādātu sensoru
palīdzību jums ziņo par uztveršanas zonā
nonākuša šķēršļa (piemēram, gājējs,
automašīna, koks, barjera) tuvumu.
Versijās, kas aprīkotas ar CITROËN
Connect Radio, nospiežot šo pogu,
atveras skaņas signāla skaļuma
regulēšanas ekrāns.Tas papildina skaņas signālu, rādot ekrānā
joslas, kas pakāpeniski tuvojas automašīnai
(balta: attāli šķēršļi, oranža: šķēršļi tuvumā,
sarkana: ļoti tuvi šķēršļi).
Piebraucot objektam pavisam tuvu,
daudzfunkciju ekrānā parādās simbols
„Danger”.
Palīgsistēma automašīnas novietošanai
stāvvietā, braucot uz priekšu
Papildus palīgsistēmai automašīnas
novietošanai stāvvietā atpakaļgaitā
palīgsistēma automašīnas novietošanai
stāvvietā, braucot uz priekšu, iedarbojas, līdzko
tiek uztverts traucēklis automašīnas priekšā un
automašīnas ātrums samazinās līdz 10
km/h.
Palīgsistēma automašīnas novietošanai
stāvvietā, braucot uz priekšu, izslēdzas, ja
automašīna stāv vairāk nekā trīs sekundes ar
ieslēgtu pārnesumu braukšanai uz priekšu,
ja traucēklis vairs netiek uztverts vai līdzko
automašīnas ātrums pārsniedz 10
km/h.
6
Automašīnas vadīšana

169
Kreisajā pusē var parādīties dažādi
kontekstuālie skati:
-
s
tandarta skats,
-

s
kats 180° leņķī,
-
t

ālummaiņas skats. F

N
ospiediet pogu, kas atrodas skārienjutīgā
planšete apakšējā, kreisajā stūrī.
F
A
tlasiet skata veidu:
•
„
S
tandard view
”,
•
„
1
80° view
”,
•
„
Z
oom view
”,
•
„
A
UTO view
”.
Rādījums uzreiz atjaunojas ar atlasīto skata
veidu.
Pēc aizdedzes izslēgšanas šīs funkcijas
statuss netiek saglabāts atmiņā.
Darbības principiEkrāns ir sadalīts divās daļās: kreisajā pusē
redzams kontekstuālais skats; labajā pusē
redzams skats no automašīnas augšpuses, kas
parāda tās tuvāko apkārtni.
Palīgsistēmas automašīnas novietošanai
stāvvietā sensori papildina skata informāciju no
automašīnas virspuses.
Pēc noklusējuma ir aktivizēts režīms „ AUTO”.
Šajā režīmā sistēma izvēlas labāko skatu, ko
parādīt (standarta vai tuvināts/tālināts) atkarībā
no informācijas, ko pārraidījusi palīgsistēma
automašīnas novietošanai stāvvietā.
Jūs jebkurā brīdī manevra laikā varat mainīt
skata veidu. Veicot manevrēšanu ar zemu braukšanas
ātrumu, ar vienas vai divu kameru palīdzību
tiek reģistrēti šķēršļi automašīnas tuvākajā
apkār tnē.
Attēls automašīnu un tās tuvāko apkārtni tiek
vizualizēts (parādīts ar zilām līnijām) pašlaik
laikā un pēc vēlamā manevra veikšanas.
Šis rādījums padara vienkāršāku jūsu
automašīnas novietošanu stāvvietā un parāda
visus tuvumā esošos traucēkļus.Ar Top 360
Vision tiek izveidots attēls,
izmantojot abas kameras, braucot gan uz
priekšu, gan atpakaļgaitā.
Kad funkcija ir aktivizēta, iespējams, skats
no augšas netiek parādīts. Ja sistēma tiek
aktivizēta pēc tam, kad automašīna uzsāk
kustību, var tikt pilnībā parādīts skats no
augšas.Top Rear Vision
Atpakaļskats
Ja automašīna paliek nekustīgi stāvam pārāk
ilgu laiku, šis attēls nodziest automātiski.
Lai aktivizētu kameru, kas atrodas pie
numurzīmes apgaismojuma, ieslēdziet
atpakaļgaitas pārnesumu un nepārsniedziet
ātrumu 10
km/h.
Funkcija tiek dezaktivēta:
-

a
utomātiski, pārsniedzot aptuveni 10 km/h,
-

a
utomātiski, atverot aizmugures aizvirtni,
6
Automašīnas vadīšana

170
Standarta skatsTālummaiņas skats
Šķēršļi var šķist tālāk, nekā patiesībā.
Manevra laikā ir svarīgi kontrolēt
automašīnas sānus, izmantojot
atpakaļskata spoguļus.
Palīgierīce novietošanai stāvvietā
atpakaļgaitā papildina arī informāciju par
tās apkārtni.
AUTO režīms- izslēdzot atpakaļgaitas pārnesumu (skata
attēls tiek parādīts vēl 7 sekundes),
-

n
ospiežot balto bultiņu planšetes
skārienekrāna augšējā kreisajā stūrī.
Ekrānā parādās zona, kas atrodas jūsu
automašīnas aizmugurē.
Gabarītu līnijas 1
zilā krāsā apzīmē
jūsu automašīnas platumu ar atlocītiem
atpakaļskata spoguļiem; tās izvietojas atkarībā
no stūres pozīcijas.
Sākot no aizmugures bufera, sarkanā līnija
2
parāda 30 cm attālumu un abas zilās līnijas
3
un 4 attiecīgi – 1 m un 2 m attālumu.
Šis skats ir pieejams ar režīmu AUTO vai ar
atlasi skata maiņas izvēlnē. Kamera ieraksta apkārtni manevra laikā, lai
veidotu skatu no automašīnas aizmugures
virspuses tās tuvākajā apkārtnē, ļaujot
veikt automašīnas manevru ar apkārtējiem
šķēršļiem.
Šis skats ir pieejams ar režīmu AUTO vai ar
atlasi skata maiņas izvēlnē.
Šis režīms tiek aktivizēts pēc noklusējuma.
Izmantojot sensorus, kas atrodas aizmugures
buferī, ar automātisko skatu var pārslēgt no
aizmugures skata (standarts) uz skatu no
augšas (tālummaiņa), tuvojoties šķērslim
manevra laikā sarkanās līnijas līmenī (mazāk
nekā 30
cm).
Automašīnas vadīšana

172
F atlasiet „Panoramic visual aid ”.
Pēc noklusējuma parādās režīms AUTO ar
priekšējo skatu, ja ieslēgts pārnesumkārbas
neitrālais vai turpgaitas pārnesums, vai ar
aizmugures skatu, ja ieslēgts atpakaļgaitas
pārnesums.
Funkcija tiek dezaktivēta:
-

a
utomātiski, pārsniedzot aptuveni 30 km/h
(attēls īslaicīgi nodziest, sākot no 20
km/h),
-

n
ospiežot balto bultiņu planšetes
skārienekrāna augšējā kreisajā stūrī.
Standarta skats Tālummaiņas skats
Šķēršļi var šķist tālāk, nekā patiesībā.
Manevra laikā ir svarīgi kontrolēt
automašīnas sānus, izmantojot
atpakaļskata spoguļus.
Ar palīgsistēmu automašīnas novietošanai
stāvvietā, braucot uz priekšu un
atpakaļgaitā arī var papildināt informāciju
par automašīnas vidi.
AUTO režīms
Dzinējam darbojoties, ja ātrums
ir mazāks par 20
km/h, funkcijas
aktivizēšana veicama planšetes
skārienekrāna izvēlnē Driving/
Vehicle (Vadīšana/automašīna) :Gabarītu līnijas 1
zilā krāsā apzīmē
jūsu automašīnas platumu ar atlocītiem
atpakaļskata spoguļiem; tās izvietojas atkarībā
no stūres pozīcijas.
Sākot no priekšējā bufera, sarkanā līnija
2
parāda 30 cm attālumu un abas zilās līnijas
3
un 4 attiecīgi – 1 m un 2 m attālumu.
Šis skats ir pieejams ar režīmu AUTO vai ar
atlasi skata maiņas izvēlnē.
Ekrānā parādās zona, kas atrodas jūsu
automašīnas priekšā. Kamera ieraksta apkārtni manevra laikā, lai
izveidotu skatu no automašīnas priekšējās
daļas virspuses tās tuvākajā apkārtnē,
tādējādi ļaujot veikt automašīnas manevru ar
apkārtējiem šķēršļiem.
Šis skats ir pieejams ar režīmu AUTO vai ar
atlasi skata maiņas izvēlnē.Šis režīms tiek aktivizēts pēc noklusējuma.
Izmantojot sensorus uz priekšējā bufera,
automātiskais skats tiek pārslēgts no priekšējā
skata (standarts) uz skatu no virspuses
(pietuvinājums), tuvojoties šķērslim manevra
laikā.
$XWRPD

173
Skats 180° leņķī
Ar skatu 180° leņķī var vieglāk turpgaitā
izbraukt no stāvvietas, ņemot vērā
transportlīdzekļus, riteņbraucējus un gājējus.
Šis skats nav ieteicams pilnīga manevra
veikšanai.
To veido 3 zonas: kreisās puses zona A ,
centrālā zona B un labās puses zona C .
Šis skats ir pieejams tikai ar atlasi skata maiņas
izvēlnē.
Park Assist
Skatiet vispārīgos ieteikumus par
braukšanas un manevrēšanas palīgsistēmu
lietošanu .
Šī ir aktīvā palīgsistēma automašīnas
novietošanai stāvvietā, kas nosaka stāvvietas
lielumu un pēc tam vada stūres sistēmu, lai
šajā stāvvietā novietotu automašīnu.
Automašīnām ar manuālo un automātisko
pārnesumkārbu vadītājs kontrolē akseleratora
un bremzes pedāli, kā arī pārnesumu uz
priekšu un atpakaļ.
Automašīnas novietošanas stāvvietā
iebraukšanas un izbraukšanas fāzes laikā
sistēma vadītājam sniedz vizuālu informāciju
un skaņas signālus, lai manevrs noritētu
drošāk. Var būt nepieciešami vairāki manevri
uz priekšu un atpakaļ.
Vadītājs jebkurā brīdī, satverot stūri, var
pārņemt stūres vadību.
Atsevišķos gadījumos sensori var
nekonstatēt nelielus šķēršļus, kas atrodas
neredzamajā zonā.
Sistēma „Park Assist” nedarbojas, ja
dzinējs ir izslēgts. A.
Novietošana stāvvietā paralēli ietvei.
B. Izbraukšana no stāvvietas paralēli ietvei.
C. Novietošana stāvvietā perpendikulāri
ietvei.
Manevrēšanas fāzes laikā stūre veic ātrus
pagriezienus; neturiet stūri un nelieciet
rokas starp stūres stieņiem.
Uzmanieties no priekšmetiem, kas varētu
traucēt manevra veikšanu (brīvs apģērbs,
šalles, kaklasaites utt.) — pastāv traumas
risks!
„Park Assist” sistēma palīdz veikt šādus
manevrus:
Kad Park Assist sistēma ir ieslēgta, tā
neļauj pāriet uz Stop & Start STOP režīmu.
Ja STOP režīmā tiek aktivizēta Park Assist
sistēma, tiek iedarbināts dzinējs.
6
Automašīnas vadīšana

175

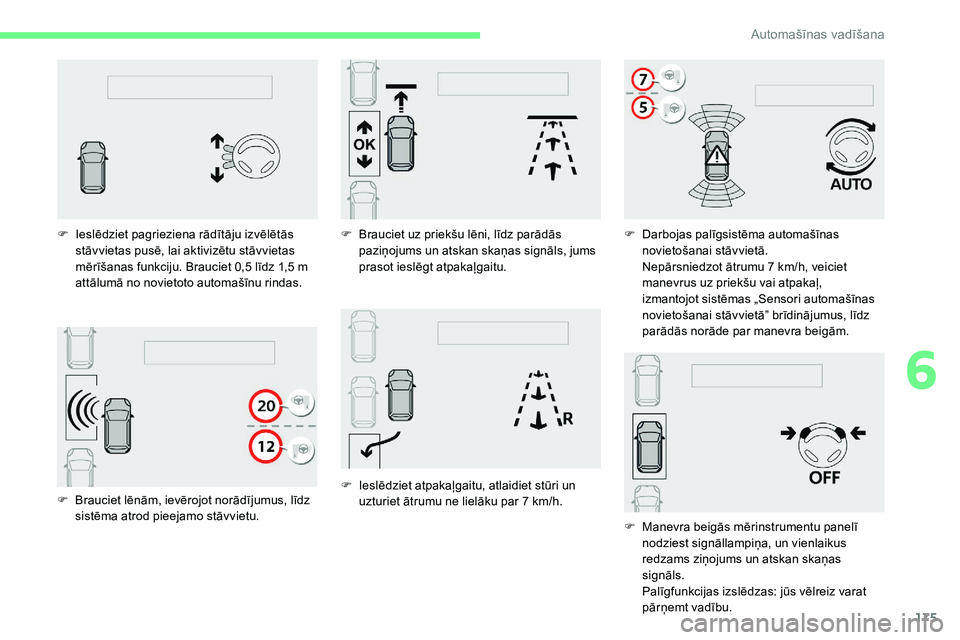

F Brauciet lēnām, ievērojot norādījumus, līdz sistēma atrod pieejamo stāvvietu.
F

I
eslēdziet pagrieziena rādītāju izvēlētās
stāvvietas pusē, lai aktivizētu stāvvietas
mērīšanas funkciju. Brauciet 0,5 līdz 1,5 m
attālumā no novietoto automašīnu rindas. F
B
rauciet uz priekšu lēni, līdz parādās
paziņojums un atskan skaņas signāls, jums
prasot ieslēgt atpakaļgaitu.
F I eslēdziet atpakaļgaitu, atlaidiet stūri un
uzturiet ātrumu ne lielāku par 7 km/h.F

D
arbojas palīgsistēma automašīnas
novietošanai stāvvietā.
Nepārsniedzot ātrumu 7 km/h, veiciet
manevrus uz priekšu vai atpakaļ,
izmantojot sistēmas „Sensori automašīnas
novietošanai stāvvietā” brīdinājumus, līdz
parādās norāde par manevra beigām.
F
M
anevra beigās mērinstrumentu panelī
nodziest signāllampiņa, un vienlaikus
redzams ziņojums un atskan skaņas
signāls.
Palīgfunkcijas izslēdzas: jūs vēlreiz varat
pārņemt vadību.
6
$XWRPD

176
Palīgsistēma automašīnas
izbraukšanas manevram no
paralēli novietotas stāvvietas
F Ja vēlaties izbraukt no stāvvietas paralēli ietvei, iedarbiniet dzinēju.
F

J
a vēlaties aktivizēt šo
funkciju, automašīnai stāvot,
atlasiet „ Park Assist ” izvēlnē
Vehicle/Driving planšetes
skārienekrānā.
Digitālajā mēraparātu panelī
funkcijas aktivizēšanu apstiprina šīs
signāllampiņas iedegšanās.
F

E
krānā nospiediet „ Exit parking space ”.F

D
arbojas palīgsistēma automašīnas
novietošanai stāvvietā. Nepārsniedzot
ātrumu 5
km/h, veiciet manevrus uz priekšu
vai atpakaļ, izmantojot sistēmas „Sensori
automašīnas novietošanai stāvvietā”
brīdinājumus, līdz parādās norāde par
manevra beigām.Palīgsistēma automašīnas
novietošanai stāvvietā
perpendikulāri ietvei
F Ja vēlaties novietot automašīnu stāvēšanai un aktivizēt šo
funkciju, atlasiet „ Park Assist”
izvēlnē Vehicle/Driving
skārienekrāna planšetē.
Digitālajā mēraparātu panelī
funkcijas aktivizēšanu apstiprina šīs
signāllampiņas iedegšanās.
F

N

osakiet automašīnas maksimālo
braukšanas ātrumu 20
km/h un ekrānā
atlasiet „ Enter bay parking space ”.
F

I

eslēdziet pagrieziena rādītāju tajā pusē,
kur plānojat izbraukt.
F

I

eslēdziet atpakaļgaitu vai turpgaitu un
atlaidiet stūri. Manevrs ir pabeigts, ja automašīnas priekšējo
riteņu ass ir izbraukusi no stāvvietas.
Manevra beigās mērinstrumentu panelī
nodziest signāllampiņa, un vienlaikus redzams ziņojums un atskan skaņas signāls.
Palīgfunkcijas izslēdzas: jūs vēlreiz varat
pārņemt vadību.
Automašīnas vadīšana
