SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu
(nearetovaná poloha) bez ohledu na
polohu objímky 1. Na přístrojové desce se
rozsvítí kontrolka
.
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na
MAR a rozsvícenými potkávacími světly.
Nastavení sklonu světlometů
Pro nastavení stiskněte tlačítka
a
obr. 19. Poloha nastavení se zobrazí
na displeji.
Poloha 0: jedna osoba nebo dvě osoby
na předních sedadlech.
Poloha 1: čtyři osoby.
Poloha 2: čtyři osoby + náklad v
zavazadlovém prostoru.
Poloha 3: řidič + maximální přípustný
náklad v zavazadlovém prostoru.
POZN.: Ovládací panel se liší v závislosti
na verzi vozidla.
UPOZORNĚNÍ Nastavení je nutno
zkontrolovat po každé změně hmotnosti
převáženého nákladu.
PŘEDNÍ MLHOVÁ SVĚTLA
(jsou-li ve výbavě)
Fungování
Světla se rozsvítí/zhasnou tlačítkem
obr. 20. Zapnutím světel se na
přístrojové desce rozsvítí kontrolka
.
ZADNÍ MLHOVÉ SVĚTLO
Fungování
Světla se rozsvítí/zhasnou tlačítkem
.
Zadní svítilna do mlhy se rozsvítí pouze
při rozsvícených potkávacích světlech.
Vypne se opětným stiskem tlačítka.
Zapnutím světla se na přístrojové desce
rozsvítí kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
nahoru: zapne se pravý ukazatel
směru;
dolů: zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká
kontrolka
nebo.
Směrová světla se vypnou samočinně,
jakmile uvedeme vozidlo do jízdy v
přímém směru.
Funkce "lane change" (změna jízdního
pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou polohu.
Směrové světlo na zvolené straně třikrát
zabliká, a pak zhasne.
ZAŘÍZENÍ “FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou
přednastavenou dobu.
Zapnutí
S klíčkem zapalování na STOP nebo
vytaženým ze zapalování přitáhněte
pákový přepínač 1 k volantu do dvou
minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund, ale
je aktivní maximálně 210 sekund; pak se
světlomety samočinně vypnou.
Při každém zatažení pákového přepínače
19A0J0306C
20A0J0303C
19

Zásah systému
Je signalizován blikáním kontrolky
na
přístrojové desce. Kontrolka informuje
řidiče o kritickém stavu stability a
přilnavosti.
SYSTÉM CBC (Cornering Braking
Control)
Systém zasahuje při brzdění v zatáčce
optimalizací rozložení brzdného tlaku na
čtyři kola: systém zabrání zablokování kol
pohybujících se uvnitř zatáčky (která jsou
odlehčená), čímž zaručí lepší stabilitu a
zachování směru jízdy vozidla.
SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESC a
působením na brzdy usnadňuje rozjezd do
kopce nebo z kopce.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte první
rychlostní stupeň: tím uvedete vozidlo do
bezpečného stavu (viz podrobnější
informace v části "Stání vozidla" v
kapitole "Startování motoru a jízda").
UPOZORNĚNÍ Při stání na svahu s malým
sklonem (do 5 %) se může stát, že se
systém Hill Holder neaktivuje. Vozidlo by
pak mohlo popojet dozadu a způsobit
kolizi s jiným vozidlem či předmětem.Odpovědnost za bezpečnost jízdy leží
vždy a jen na řidiči.
SYSTÉM "ELECTRONIC Q2” (“E-Q2”)
Systém "Electronic Q2" zasahuje při
akceleraci v zatáčce přibrzděním
vnitřního hnacího kola, tzn. zvýšením
pohyblivosti vnějšího kola (více
zatíženého hmotností vozidla). Tím se
točivý moment optimálně rozloží mezi
hnací kola v závislosti na jízdním stavu a
povrchu: tím umožní obzvlášť efektivní a
sportovní jízdu.
POZOR
28)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
29)Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
30)Schopnosti systému ESC nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
31)Pro správné fungování systému ASR je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a předepsaného typu a
velikosti.32)Výkony systémů ESC a ASR nesmějí
řidiče vést k nezodpovědnému a
neoprávněnému riskování. Řízení vozidla je
nutno neustále přizpůsobovat stavu
silničního povrchu, viditelnosti a dopravní
situaci. Odpovědnost za bezpečnost jízdy
leží vždy a jen na řidiči.
33)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál, naopak
jej bez obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší brzdnou
dráhou v závislosti na stavu silničního
povrchu.
34)Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání
asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.
35)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit jízdu
dané přilnavosti.
36)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
37)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
38)Schopnosti systému ABS nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
39)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly
předepsaného typu a velikosti.
67

PŘEPRAVA DĚTÍ, BEZPEČNÁ
Všechny osoby cestující ve vozidle, tzn.
včetně novorozenců a dětí, musejí
cestovat vsedě a být zajištěné patřičnými
zádržnými systémy, aby byly co nejvíce
ochráněny v případě nárazu.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech členských
zemích Evropské unie.
Děti vysoké do 1,50 metru a do 12 let
věku musejí být chráněny vhodnými
zádržnými systémy a měly by cestovat na
zadních místech. Statistiky nehod
ukazují, že zadní sedadla poskytují větší
záruky pro bezpečnost dětí.
Děti mají oproti dospělým větší a těžší
hlavu v poměru k tělu a nemají ještě zcela
vyvinuté svaly a kosti. Pro správné
zadržení při nárazu jsou proto potřeba
jiné zádržné systémy než bezpečnostní
pásy dospělých, aby se minimalizovalo
riziko poranění při nehodě, prudkém
zabrzdění či nenadálém manévru.
Děti musejí sedět v bezpečné a pohodlné
poloze. Pokud to dovolí charakteristiky
dětské sedačky, doporučujeme vozit děti
co nejdéle (alespoň do3-4letvěku) v
sedačce montované proti směru jízdy,
protože jsou v ní při nárazu více chráněny.
63) 64) 65) 66)
Nejvhodnější dětský zádržný systém je
nutno vybrat podle tělesné hmotnostidítěte. Existují dětské zádržné systémy
nejrůznější typologie: doporučujeme pro
dítě vybrat ten nepříhodnější.
Z hlediska bezpečnostních dětských
sedaček jsou děti měřící více než 1,50 m
považovány za dospělé a jako takové se
poutají normálními bezpečnostními pásy.
V Evropě jsou charakteristiky zádržných
systémů upraveny předpisem EHK-R44,
kterým je stanoveno pět hmotnostních
skupin:
Skupina Skupiny hmotností
Skupina 0do10 kg tělesné
hmotnosti
Skupina 0+do 13 kg tělesné
hmotnosti
Skupina 19-18 kg tělesné
hmotnosti
Skupina 215-25 kg tělesné
hmotnosti
Skupina 322-36 kg tělesné
hmotnosti
Všechna zádržná zařízení musejí být
opatřena štítkem s homologačními
údaji a kontrolní značkou. Štítek musí
být k sedačce pevně připevněn a nesmí
se v žádném případě odstranit.
V rámci řada doplňků Lineaccessori
MOPAR® jsou k dostání dětské sedačky
pro všechny hmotnostní skupiny.
Doporučujeme, abyste je zakoupili,protože byly speciálně otestovány pro
vozidla značky Alfa Romeo.
75

úsek bezpečnostního pásu nesmí přiléhat
ke krku, nýbrž k hrudníku, a vodorovný
úsek bezpečnostního pásu k pánvi, nikoli
k břichu dítěte.
SKUPINA 3
68) 69) 70) 71) 72)
Pro děti o hmotnosti od 22 do 36 kg
existují speciální zádržná zařízení
umožňující správné upoutání
bezpečnostního pásu.
Na obr. 51 je uveden příklad správné
polohy dítěte na zadním sedadle.
Děti o tělesné výšce od 1,50 m mohou
používat stejné bezpečnostní pásy jako
dospělí.
51A0K0017C
77
SKUPINA 2
68) 69) 70) 71) 72)
Děti vážící 15 - 25 kg lze na sedačce
připoutat přímo bezpečnostními pásy,
které jsou součástí výbavy vozidla
obr. 50.
Sedačky v takovém případě mají pouze
zajistit správnou polohu těla dítěte při
upoutání bezpečnostními pásy: příčný
50A0K0016C

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ UNIVERZÁLNÍCH SEDAČEK
Vozidlo vyhovuje evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá sedadla ve
vozidle podle následující tabulky:
Montáž dětské autosedačky Universal
Skupina Skupiny hmotnostíCestující na předním sedadle
(*)Zadní sedadla (krajní a
prostřední)
Aktivní airbag Neaktivní airbag
Skupina 0, 0+ do 13 kg"X" U U
Skupina 1 9 -18 kg"X" U U
Skupina 2 15 -25 kgUUU
Skupina 3 22 -36 kgUUU
(*) DŮLEŽITÉ Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy. Pokud chcete
nainstalovat na přední sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag (viz pokyny uvedené v bodě “Systém přídavné
ochrany (SRS) – Airbag”).
"X"Místo k sezení nevhodné pro děti této hmotnostní skupiny.
U= Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
POZOR
67)Existují dětské sedačky vybavené ukotvením Isofix, které umožňují stabilní upevnění k sedadlu bez použití bezpečnostních pásů vozidla.
Pokyny k montáži jsou uvedeny v části "Příprava pro montáž dětské sedačky Isofix".
68)Obrázek znázorňuje způsob montáže jen pro informaci. Při montáži sedačky postupujte podle návodu k použití, který musí být dodaný spolu se
sedačkou.
69)Když se dětský ochranný systém nepoužívá, upevněte ho bezpečnostním pásem nebo úchyty ISOFIX, nebo jej demontujte z vozidla.
Nenechávejte ho volně ve vozidle. Tím se zabrání zranění cestujících při prudkém zabrzdění nebo nehodě.
70)Po nainstalování dětské autosedačky neměňte polohu sedadla: před jakýmkoli přestavením polohy sedadla vyndejte autosedačku z vozidla.
71)Ujistěte se, že diagonální úsek bezpečnostního pásu nevede pod pažemi nebo za zády dítěte. Takto vedený bezpečnostní pás by při nehodě
nezadržel dítě a mohl by způsobit i zranění, a to i smrtelné. Proto musí být dítě vždy správně připoutané svým bezpečnostním pásem.
72)Nesprávnou montáží dětské sedačky se může ochranný systém vyřadit z činnosti. Při nehodě vozidla by se mohla sedačka uvolnit a dítě by
mohlo utrpět zranění, která mohou i smrtelná. Při instalaci ochranného systému pro novorozence či dítě postupujte přesně podle pokynů výrobce.
78
BEZPEČNOST

PŘÍPRAVA PRO MONTÁŽ
DĚTSKÉ SEDAČKY “ISOFIX”
73)
Vozidlo je vybaveno úchyty ISOFIX, což je
nový evropský standard, díky němuž je
montáž sedačky rychlá, jednoduchá a
bezpečná.
Tradiční sedačku lze namontovat na
sedalo vedle sedadla se sedačku Isofix.
Na obr. 52 je zobrazen příklad sedačky
Isofix Universal určené pro hmotnostní
skupinu 1.
UPOZORNĚNÍ Zadní prostřední místo
není určeno pro žádný typ dětské
sedačky Isofix.INSTALACE SEDAČKY ISOFIX
UNIVERSAL
74) 75) 76)
Postupujte takto:
upevněte dětskou sedačku do
spodních kovových ok 1 obr. 53 mezi
opěradlem a sedákem zadního sedadla;
horní pás (dodávaný se sedačkou) se
upevní do úchytů 2 obr. 54, které se
nacházejí v zadní části opěradla.Tradiční dětskou sedačku lze kombinovat
se sedačkou “Isofix Universale”.
Upozorňujeme, že v případě autosedaček
typu Isofix Universal je možné používat
všechny homologované typy označené
jako “Isofix Universal” podle EHK R44
(R44/03 či další aktualizovaná znění).
V rámci řady doplňků Lineaccessori
MOPAR® je k dostání dětská sedačka
Isofix Universale “Duo Plus”.
Další podrobnosti o instalaci a/nebo
použití sedačky jsou uvedeny v “Návodu k
použití” dodávaném se sedačkou.
52A0J0093C
53A0J0092C
54A0J0335C
79

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské sedačky
Isofix na sedadla se speciálními úchyty.
Hmotnostní skupina Natočení sedačky Třída velikosti IsofixZadní krajní sedadlo
Zadní boční sedadla
Skupina0-1
0 kg Proti směru jízdy EX
Skupina 0+ do 13 kgProti směru jízdy E
X
Proti směru jízdy DX
Proti směru jízdy CX
Skupina 1 od 9 do 18 kgProti směru jízdy D
X
Proti směru jízdy CX
Po směru jízdy BIUF
Po směru jízdy B1IUF
Po směru jízdy AX
X Nevhodné umístění úchytu Isofix pro dětské zádržné systémy v této hmotnostní skupině a/nebo třídě velikosti.
IUF: Vhodná pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro danou
hmotnostní skupinu.
POZN.: Pro ostatní hmotnostní skupiny jsou určeny speciální dětské autosedačky Isofix, které se smějí použít pouze v případě, že
byly odzkoušeny pro toto vozidlo (viz seznam vozidel dodávaný se sedačkou).
80
BEZPEČNOST

UPOZORNĚNÍ

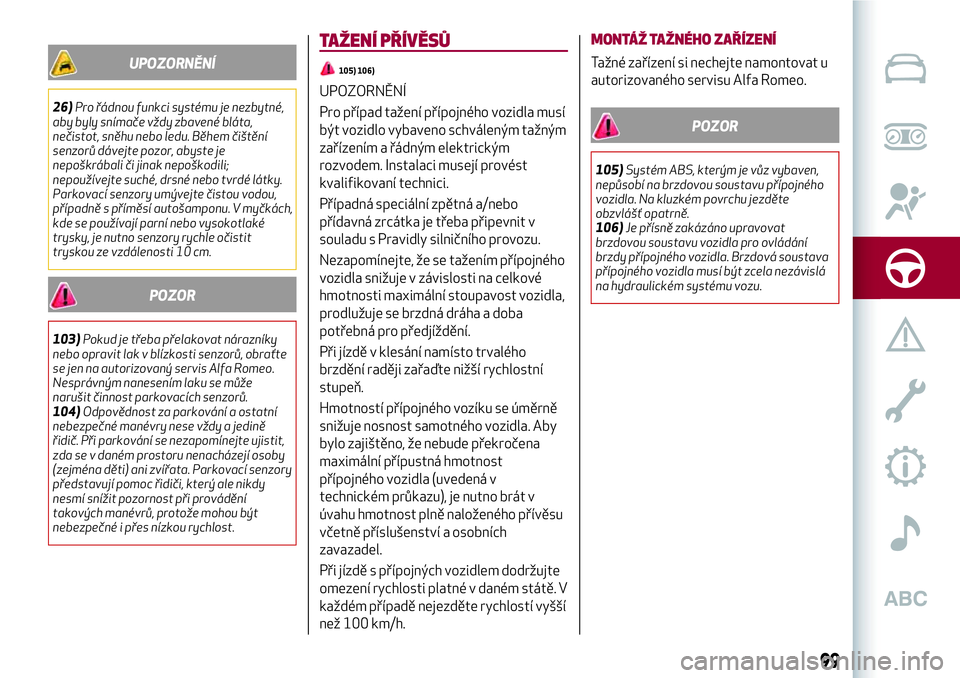

26)Pro řádnou funkci systému je nezbytné,
aby byly snímače vždy zbavené bláta,
nečistot, sněhu nebo ledu. Během čištění
senzorů dávejte pozor, abyste je
nepoškrábali či jinak nepoškodili;
nepoužívejte suché, drsné nebo tvrdé látky.
Parkovací senzory umývejte čistou vodou,
případně s příměsí autošamponu. V myčkách,
kde se používají parní nebo vysokotlaké
trysky, je nutno senzory rychle očistit
tryskou ze vzdálenosti 10 cm.
POZOR
103)Pokud je třeba přelakovat nárazníky
nebo opravit lak v blízkosti senzorů, obraťte
se jen na autorizovaný servis Alfa Romeo.
Nesprávným nanesením laku se může
narušit činnost parkovacích senzorů.
104)Odpovědnost za parkování a ostatní
nebezpečné manévry nese vždy a jedině
řidič. Při parkování se nezapomínejte ujistit,
zda se v daném prostoru nenacházejí osoby
(zejména děti) ani zvířata. Parkovací senzory
představují pomoc řidiči, který ale nikdy
nesmí snížit pozornost při provádění
takových manévrů, protože mohou být
nebezpečné i přes nízkou rychlost.
TAŽENÍ PŘÍVĚSŮ
105) 106)
UPOZORNĚNÍ
Pro případ tažení přípojného vozidla musí
být vozidlo vybaveno schváleným tažným
zařízením a řádným elektrickým
rozvodem. Instalaci musejí provést
kvalifikovaní technici.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se tažením přípojného
vozidla snižuje v závislosti na celkové
hmotnosti maximální stoupavost vozidla,
prodlužuje se brzdná dráha a doba
potřebná pro předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.
Hmotností přípojného vozíku se úměrně
snižuje nosnost samotného vozidla. Aby
bylo zajištěno, že nebude překročena
maximální přípustná hmotnost
přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého přívěsu
včetně příslušenství a osobních
zavazadel.
Při jízdě s přípojných vozidlem dodržujte
omezení rychlosti platné v daném státě. V
každém případě nejezděte rychlostí vyšší
než 100 km/h.
MONTÁŽ TAŽNÉHO ZAŘÍZENÍ
Tažné zařízení si nechejte namontovat u
autorizovaného servisu Alfa Romeo.
POZOR
105)Systém ABS, kterým je vůz vybaven,
nepůsobí na brzdovou soustavu přípojného
vozidla. Na kluzkém povrchu jezděte
obzvlášť opatrně.
106)Je přísně zakázáno upravovat
brzdovou soustavu vozidla pro ovládání
brzdy přípojného vozidla. Brzdová soustava
přípojného vozidla musí být zcela nezávislá
na hydraulickém systému vozu.
99
