POZOR
117)Rezervní kolo je určeno jen pro vozidlo
a nesmí se používat na vozidlech jiného
modelu. Na své vozidlo nenasazujte rezervní
kolo z jiného modelu. Rezervní kolo se smí
použít pouze v nouzovém případě. S
rezervním kolem jezděte jen v nezbytné míře
rychlostí nanejvýš 80 km/h. Na rezervním
kole je upevněna nálepka oranžové barvy s
hlavními upozorněními ohledně používání
rezervního kola a příslušných omezení.
Štítek se v žádném případě nesmí odstranit
nebo zakrýt. Na rezervní kolo se v žádném
případě nesmí namontovat žádný kryt kola.
118)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí vystoupit
z vozidla a vyčkat mimo ně v bezpečné
vzdálenosti s ohledem na silniční provoz. Ve
svahu nebo na nerovné vozovce umístěte
pod kola klíny nebo jiný materiál vhodný k
zajištění vozidla.119)Vůz s namontovaným nouzovým
rezervním kolem má změněné jízdní
vlastnosti. Vyvarujte se prudkých akcelerací
a brzdění jakož i rychlého projíždění
zatáčkami. Celková životnost rezervního
kola je 3 000 km. Po ujetí této vzdálenosti je
nutno vyměnit kolo za jiné stejného typu. Na
ráfek určený pro rezervní kolo nikdy
nemontujte normální pneumatiku. Nechejte
kolo s píchnutou pneumatikou opravit a
znovu nasadit co nejdříve. Není povoleno
používat současně dvě či více nouzových
rezervních kol. Před montáží nepotírejte
závity šroubů tukem: mohly by se samovolně
vyšroubovat.
120)Zvedák slouží výhradně k výměně kol
na vozidle, s nímž je dodáván. V žádném
případě se nesmí používat k jiným účelům,
např. ke zvedání vozidla jiného modelu. Je
zakázáno jej používat pro opravy pod
vozidlem. Nesprávným umístěním zvedáku
může dojít ke spadnutí vozidla. Nepoužívejte
zvedák pro zvedání vyšších hmotností než
těch, které jsou uvedeny na jeho štítku. Na
dojezdové rezervní kolo nelze nasadit
sněhové řetězy. Jestliže tedy píchnete přední
pneumatiku (hnací kolo) a je třeba nasadit
řetězy, je třeba přemontovat dopředu kolo
ze zadní nápravy a dojezdové rezervní kolo
nasadit namísto něho. Vpředu tak budete mít
dvě hnací kola normálního rozměru, na něž
bude možné sněhové řetězy nasadit.
121)Nesprávná montáž krytu kola může
způsobit, že za jízdy odpadne. V žádném
případě neupravujte plnicí ventil
pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a rezervním kole (viz kapitolu "Technické
údaje).122)Zvedák je nářadí vyvinuté a
zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se nesmí
používat pro jiné účely, např. pro zvedání
vozidla jiného modelu či jiných předmětů. V
žádném případě se nesmí používat pro
údržbu či opravy pod vozidlem nebo při
výměně letních pneumatik za zimní a
naopak. V žádném případě nelezte pod
zvednuté vozidlo. Pokud by bylo třeba
pracovat pod vozidlem, obraťte se na
autorizovaný servis Alfa Romeo.
Nesprávným umístěním zvedáku může
vozidlo spadnout: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež jsou
uvedeny na jeho štítku. Se zvednutým
vozidlem nestartujte v žádném případě
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.
UPOZORNĚNÍ
30)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením o
zem. Zranění mohou způsobit i části zvedáku
v pohybu (“šroubovice” a klouby): vyhněte se
kontaktu s nimi. Pokud se zamažete
mazacím tukem, pečlivě se očistěte.
31)Zajeďte co nejdříve do autorizovaného
servisu Alfa Romeo a nechejte zkontrolovat
utažení upevňovacích šroubů kola.
103A0J0239C
119

V této kapitole je uvedeno a doloženo údaji, tabulkami a grafy vše
užitečné proto, aby bylo jasné, jak je vaše vozidlo uděláno a jak
funguje. Pro fanouška, technika, ale i prostě pro toho, kdo chce
poznat své vozidlo do sebemenšího detailu.
TECHNICKÉ ÚDAJE
IDENTIFIKAČNÍ ÚDAJE..........................152
SOUHRNNÝ ŠTÍTEK S IDENTIFIKAČNÍMI ÚDAJI ...........152
ČÍSLO PODVOZKU............................153
ZNAČENÍ MOTORU............................153
MOTOR....................................154
KOLA.....................................159
ROZMĚRY..................................165
HMOTNOSTI................................166
NÁPLNĚ...................................169
KAPALINY A MAZIVA...........................172
VÝKONY...................................175
SPOTŘEBA PALIVA............................176
EMISE CO2.................................178
POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI
ŽIVOTNOSTI................................179

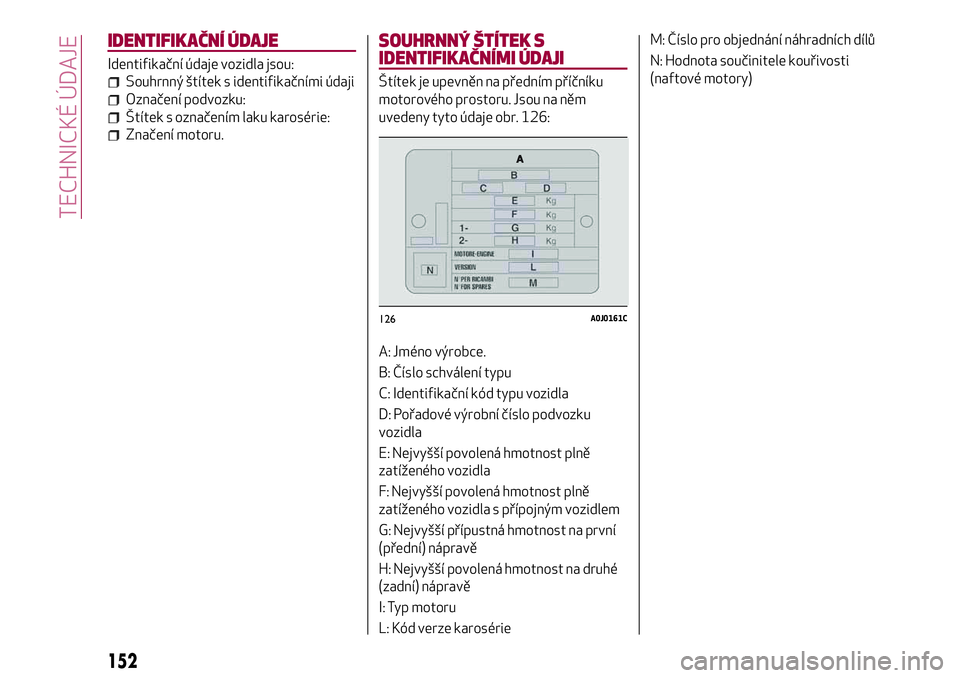

IDENTIFIKAČNÍ ÚDAJE
Identifikační údaje vozidla jsou:
Souhrnný štítek s identifikačními údaji
Označení podvozku:
Štítek s označením laku karosérie:
Značení motoru.
SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI
Štítek je upevněn na předním příčníku
motorového prostoru. Jsou na něm
uvedeny tyto údaje obr. 126:
A: Jméno výrobce.
B: Číslo schválení typu
C: Identifikační kód typu vozidla
D: Pořadové výrobní číslo podvozku
vozidla
E: Nejvyšší povolená hmotnost plně
zatíženého vozidla
F: Nejvyšší povolená hmotnost plně
zatíženého vozidla s přípojným vozidlem
G: Nejvyšší přípustná hmotnost na první
(přední) nápravě
H: Nejvyšší povolená hmotnost na druhé
(zadní) nápravě
I: Typ motoru
L: Kód verze karosérieM: Číslo pro objednání náhradních dílů
N: Hodnota součinitele kouřivosti
(naftové motory)
126A0J0161C
152
TECHNICKÉ ÚDAJE

HMOTNOSTI
Hmotnosti (kg) Turbo TwinAir 1.4 benzín
Pohotovostní hmotnost (se všemi provozními
kapalinami,
palivovou nádrží plnou na 90%abez
příplatkové výbavy)1130 1080
Užitečná hmotnost včetně řidiče
(*)480(**)/ 560(***)480(**)/ 560(***)
Nejvyšší povolená hmotnost(****)
– přední náprava 950 850
– zadní náprava 850 850
– celkem
1610
(**)/ 1690(***)1560(**)/ 1640(***)
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo 500 500
– nebrzděné přívěsné vozidlo 400 400
Maximální hmotnost na střeše 40 40
Max. zatížení na kouli tažného zařízení (s
brzděným přívěsem)60 60
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(**) Čtyřmístné verze
(***) Pětimístné verze
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
166
TECHNICKÉ ÚDAJE

Hmotnosti (kg) 1.4 Turbo Benzín/LPG 120 k 1.4 Turbo Multi Air
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou
nádrží plnou na 90 % a bez příplatkové výbavy)1145
1135 / 1145(*)
Užitečná hmotnost včetně řidiče(**)480(***)/ 560(****)480(***)/ 560(****)
Nejvyšší povolená hmotnost(*****)
– přední náprava 950 950
– zadní náprava 850 850
– celkem
1625
(***)/ 1705(****)1625(***)/ 1705(****)
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo 500 500
– nebrzděné přívěsné vozidlo 400 400
Maximální hmotnost na střeše 40 40
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60
(*) Verze 1.4 Turbo Multi Air 170 k
(**) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(***) Čtyřmístné verze
(****) Pětimístné verze
(*****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak,aby
dodržel nejvyšší povolené zatížení.
UPOZORNĚNÍ U verzí 1.4 Turbo Multi Air 135 k a 1.4 Turbo Multi Air Veloce není povoleno táhnout přípojná vozidla.
167

Hmotnosti (kg) 1.4 Turbo Multi Air TCT 1.3 JTDM-2
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1170 1150
Užitečná hmotnost včetně řidiče
(*)480(**)/ 560(***)480(**)/ 560(***)
Nejvyšší povolená hmotnost(****)
– přední náprava 950 950
– zadní náprava 850 850
– celkem
1650
(**)/ 1730(***)1630(**)/ 1710(***)
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo 500 1000
– nebrzděné přívěsné vozidlo 400 400
Maximální hmotnost na střeše 40 40
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(**) Čtyřmístné verze
(***) Pětimístné verze
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
UPOZORNĚNÍ U verzí 1.4 Turbo Multi Air TCT 135 k není povoleno táhnout přípojná vozidla.
168
TECHNICKÉ ÚDAJE

REJSTŘÍK
Alarm....................12
Baterie..................146
Baterie (dobití)..............143
Bezpečnostní pásy.............70
Bezpečnostní pásy (použití).......70
Brzdy (hladina kapaliny).........142
Centrální zamknutí/odemknutí
dveří....................12
Cruise Control...............96
Čelní airbag na straně řidiče.......82
Čelní airbag na straně
spolucestujícího.............82
Čelní airbagy................81
Čistění a údržba
díly potažené pravou kůží......149
karosérie................147
kožená sedadla............148
sedadla a dílce z tkanin.......148
Dálkové světlomety............18
Dálkové světlomety (výměna
žárovek)................108
Denní světla (DRL).............18
Display . ...................41
Dveře . . ...................12
Dynamic suspension............34
Elektrické střešní okno..........29
Emise CO2.................178
Follow Me Home (zařízení)........19
Hmotnosti................166
Chladicí kapalina motoru........142
Identifikační údaje
označení motoru...........153
Označení podvozku..........153
štítek s identifikačními údaji. . . .152
Instalace sedačky Isofix Universal . . .79
Interiér (čistění)..............148
Kapaliny a maziva............172
Kapota motoru...............31
Karosérie (údržba)............147
Klíčky......................9
Klíč s dálkovým ovládáním.......9
Klimatizace.................23
Klimatizace, automatická
dvouzónová...............25
Kola.....................159
Kola a pneumatiky
výměna kola..............116
Kolenový airbag na straně řidiče;....83
Konfigurovatelný multifunkční
displej................40,41
Kontrola hladin..............137
Kontrolky a upozornění..........45
Mechanický klíček.............9
Montáž sedačky "Universale"......76
Motor....................154
označení................153Multimedia
Zapnutí/vypnutí............187
Náplně...................169
Nastavovací menu .............42
Nouzové nastartování motoru.....122
Obrysová/potkávací světla.......18
Odstavení vozidla .............91
Okna, elektricky ovládaná........28
Olej do motoru (kontrola hladiny) . . .142
Opěrky hlavy ................15
Ostřikovač čelního / zadní okna
(výška hladiny).............142
Osvětlení registrační značky
(výměna žárovek) . ..........110
Osvitový senzor..............18
Ovládací tlačítka..............41
Parkovací brzda..............91
Parkovací senzory .............98
Parkovací světla..............18
Plán údržby................129
Plánovaná údržba............128
Pneumatiky
Fix&Go Automatic (kit) .......120
Pneumatiky (tlak nahuštění)......162
Pojistky (výměna)............110
Položky menu ................42
Postranní airbagy (boční - okenní)....86
Potkávací světlomety (výměna
žárovek)................108
Používání manuální převodovky.....92
