Absolutnie poinformować, że opona
została naprawiona przy użyciu zestawu
szybkiej naprawy opon. Przekazać folder osobie,
która będzie kleiła oponę naprawioną zestawem
szybkiej naprawy opon.
UWAGA
TYLKO DO KONTROLI I UZUPEŁNIANIA
CIŚNIENIA
Sprężarka może być używana również do przywrócenia
ciśnienia w oponach. Rozłączyć szybkozłączkę i połączyć
ją bezpośrednio z zaworem opony rys. 133; w ten
sposób butla nie będzie połączona ze sprężarką i nie
zostanie wtryśnięty płynny uszczelniacz.
F0U134Abrys. 133
Jeżeli ciśnienie spadnie poniżej 1,8 bara,
nie kontynuować jazdy: zestaw szybkiej
naprawy opon Fix&Go Automatic nie jest
w stanie zagwarantować prawidłowej szczelności,
ponieważ opona jest zbyt mocno uszkodzona.
Zwrócić się do ASO Abarth.
UWAGA
❒jeżeli natomiast zmierzone ciśnienie wynosi
przynajmniej 1,8 bar, przywrócić prawidłowe
ciśnienie (przy silniku uruchomionym i zaciągniętym
hamulcu ręcznym) i kontynuować jazdę;
❒skierować się, jadąc zawsze bardzo ostrożnie, do jak
najbliższej ASO Abarth.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 157

WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❒Gdy żarówka nie świeci się, przed jej wymianą
sprawdzić, czy odnośny bezpiecznik nie jest
przepalony: rozmieszczenie bezpieczników podane
jest w rozdziale „Wymiana bezpieczników”;
❒przed wymianą żarówki sprawdzić, czy odnośne styki
nie są skorodowane;
❒przepalone żarówki należy wymieniać na nowe tego
samego typu i mocy;
❒po wymianie żarówki reflektorów, ze względów
bezpieczeństwa, sprawdzić zawsze ustawienie świateł.
158
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Modyfikacje lub naprawy instalacji
elektrycznej wykonane w sposób
nieprawidłowy i bez uwzględnienia parametrów
technicznych instalacji, mogą spowodować
nieprawidłowe funkcjonowanie z ryzykiem
pożaru.
UWAGA
Żarówki halogenowe zawierają sprężony
gaz, w przypadku pęknięcia możliwy jest
rozprysk fragmentów szkła.
UWAGA
F0U135Abrys. 134
PROCEDURA WYMIANY BUTLI
Aby wymienić butlę, procedura jest następująca:
❒odłączyć zacisk A-rys. 134;
❒obrócić w lewo butlę do wymiany i podnieść ją;
❒włożyć nową butlę i obrócić w prawo;
❒połączyć butlę z zaciskiem A i połączyć przewód
przeźroczysty B z właściwym gniazdem.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 158

159
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli
bańka szklana zostanie dotknięta ręką,
spowoduje to zmniejszenie intensywności światła
oraz zmniejszy się jej trwałość. W przypadku
niespodziewanego dotknięcia, przetrzeć bańkę
żarówki szmatką zwilżoną alkoholem i pozostawić
do wyschnięcia.
rys. 135F0U137Ab
OSTRZEŻENIE Na powierzchni wewnętrznej reflektora
może wystąpić lekkie zaparowanie: nie oznacza to
uszkodzenia, ale w rzeczywistości jest zjawiskiem
naturalnym spowodowanym niską temperaturą i wysoką
wilgotnością powietrza; znika zaraz po włączeniu
reflektorów. Występowanie lodu wewnątrz reflektora
wskazuje na przenikanie wody, zwrócić się do ASO
Abarth.

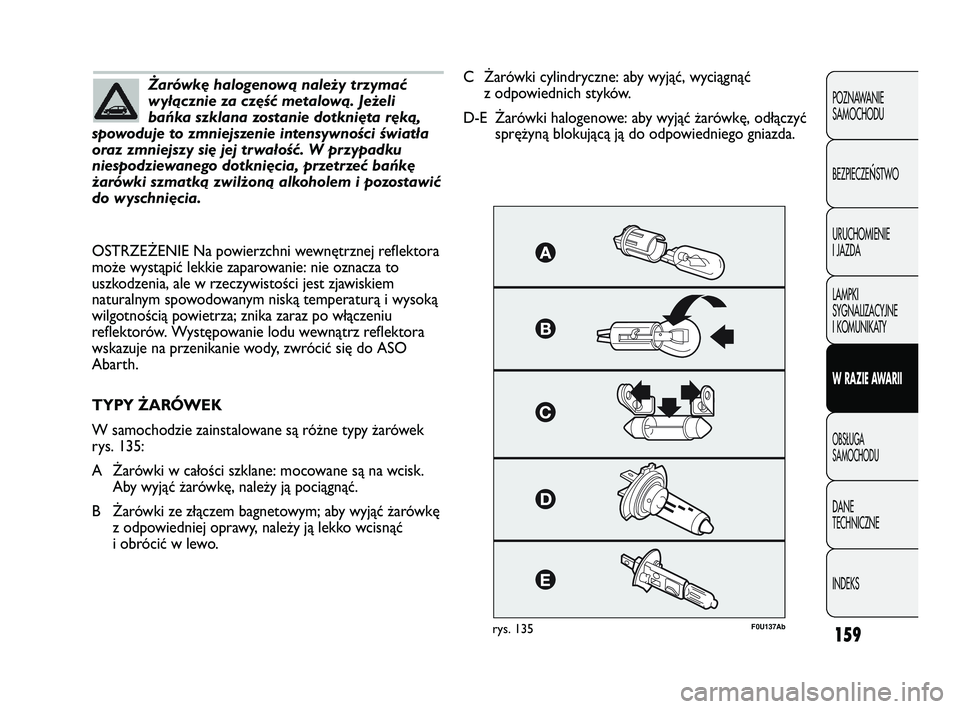

TYPY ŻARÓWEK
