Funciones de los instrumentos y man dos
4-23
4
SAU79923

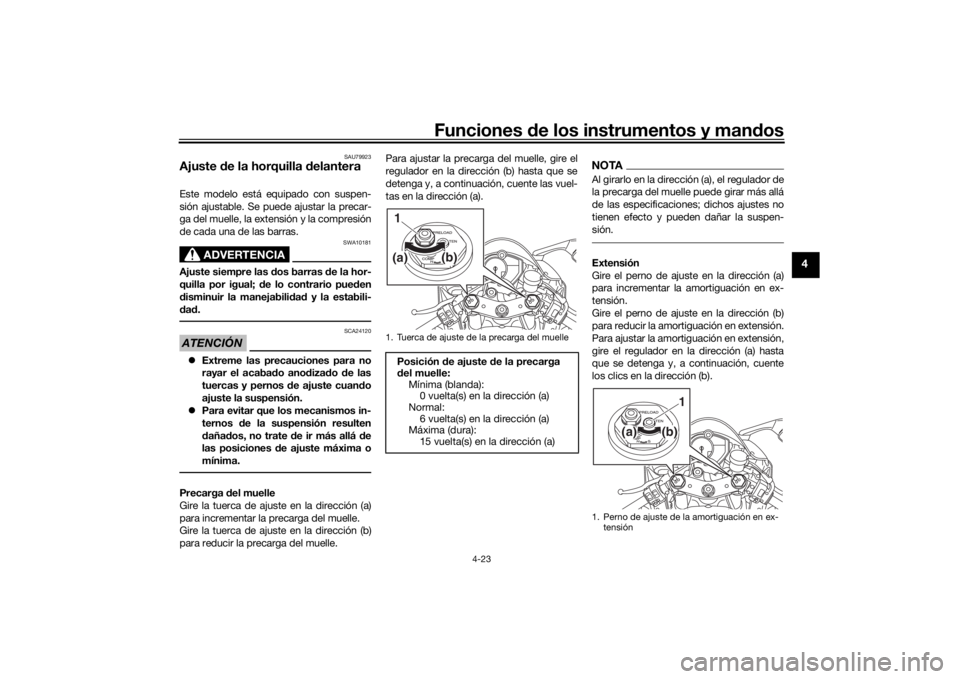

Ajuste de la horquilla delanteraEste modelo está equipado con suspen-
sión ajustable. Se puede ajustar la precar-
ga del muelle, la extensión y la compresión
de cada una de las barras.
ADVERTENCIA
SWA10181
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pued en
d isminuir la manejabili dad y la estabili-
d ad .ATENCIÓN
SCA24120
 Extreme las precauciones para no
rayar el acaba do ano diza do de las
tuercas y pernos de ajuste cuan do
ajuste la suspensión.
 Para evitar que los mecanismos in-
ternos de la suspensión resulten
d añad os, no trate de ir más allá de
las posiciones d e ajuste máxima o
mínima.Precarga del muelle
Gire la tuerca de ajuste en la dirección (a)
para incrementar la precarga del muelle.
Gire la tuerca de ajuste en la dirección (b)
para reducir la precarga del muelle. Para ajustar la precarga del muelle, gire el
regulador en la dirección (b) hasta que se
detenga y, a continuación, cuente las vuel-
tas en la dirección (a).
NOTAAl girarlo en la dirección (a), el regulador de
la precarga del muelle puede girar más allá
de las especificaciones; dichos ajustes no
tienen efecto y pueden dañar la suspen-
sión.Extensión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
1. Tuerca de ajuste de la precarga del muelle
Posición
de ajuste de la precarga
d el muelle:
Mínima (blanda): 0 vuelta(s) en la dirección (a)
Normal:
6 vuelta(s) en la dirección (a)
Máxima (dura): 15 vuelta(s) en la dirección (a)(a)
(b)
1
1. Perno de ajuste de la amortiguación en ex-
tensión
(a)
(b)
1
UBN6S2S0.book Page 23 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-24
4
NOTA Al girar un regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.Hidráulico de compresión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
NOTA Al girar un regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Posición de ajuste d e la extensión:
Mínima (blanda):
14 clic(s) en la dirección (b)
Normal: 7 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1. Perno de ajuste de la amortiguación en
compresiónPosición de ajuste d e la compre-
sión: Mínima (blanda):23 clic(s) en la dirección (b)
Normal: 14 clic(s) en la dirección (b)
Máxima (dura):
1 clic(s) en la dirección (b)(b)
(a)
1
UBN6S2S0.book Page 24 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-25
4
SAU79933
Ajuste del conjunto amortigua-
d orEste modelo está equipado con suspen-
sión ajustable. Se puede ajustar la precar-
ga del muelle, la amortiguación en
extensión, la amortiguación en compresión
rápida y la amortiguación en compresión
lenta.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección (a) para incrementar la precarga del
muelle. Gire la tuerca de ajuste en la
dirección (b) para reducir la precarga
del muelle.
La posición de ajuste de la precarga
del muelle se determina midiendo la
distancia A. Cuanto mayor es la dis-
tancia A, mayor es la precarga del
muelle; cuanto menor es la distancia
A, menor es la precarga del muelle. 
Utilice la llave especial y la barra
extensora incluidas en el juego
de herramientas para realizar el
ajuste.
3. Apriete la contratuerca con el par es-pecificado. ATENCIÓN: Apriete la
contratuerca contra la tuerca de
ajuste y luego apriete la contratuer-
ca con el par especifica do.
[SCA10122]
Extensión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
1. Contratuerca
2. Tuerca de ajuste de la precarga del muelle
3. Llave especial
4. Barra extensora
1. Distancia A
1
3
4
2
(a)
(b)
1
Precarga del muelle:
Mínima (blanda):
Distancia A = 84.9 mm (3.34 in)
Normal: Distancia A = 89.9 mm (3.54 in)
Máxima (dura): Distancia A = 92.9 mm (3.66 in)
Par de apriete:
Contratuerca: 28 N·m (2.8 kgf·m, 21 lb·ft)
UBN6S2S0.book Page 25 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-26
4
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Hidráulico de compresión
Amortiguación en compresión rápidaGire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente las vueltas en la dirección (b).
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.Amortiguación en compresión lentaGire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
1. Perno de ajuste de la amortiguación en ex- tensiónPosición de ajuste d e la extensión:
Mínima (blanda): 23 clic(s) en la dirección (b)
Normal:
12 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1
(a)
(b)
1. Perno de ajuste de la amortiguación en
compresión rápida
1
(a)
(b)
Ajuste de la amortiguación en com-
presión rápi da
Mínima (blanda): 5.5 vuelta(s) en la dirección (b)
Normal:
3 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
UBN6S2S0.book Page 26 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-27
4
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto del cilin dro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pue de provocar
la explosión d e la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o d es-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU15283
Sistema EXUPEste modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro interior
del tubo de escape. La válvula del sistema
EXUP se ajusta constantemente en función
del régimen del motor mediante un servo-
motor controlado por ordenador.ATENCIÓN
SCA10192
 El sistema EXUP ha si do ajusta do y
proba do exhaustivamente en la fá-
brica Yamaha. La mo dificación de
estos ajustes sin los conocimientos
técnicos suficientes pue de provo-
car una d isminución de las presta-
ciones o averías en el motor.
 Si el sistema EXUP no pue de escu-
charse cuan do el interruptor princi-
pal esté encen did o, hágalo revisar
en un concesionario Yamaha.
1. Perno de ajuste de la amortiguación en compresión lentaAjuste de la amortiguación en com-
presión lenta Mínima (blanda):18 clic(s) en la dirección (b)
Normal: 14 clic(s) en la dirección (b)
Máxima (dura):
1 clic(s) en la dirección (b)
1
(a)
(b)
UBN6S2S0.book Page 27 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-28
4
SAU70641
Conector de corriente continuaEste vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes d e
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
UBN6S2S0.book Page 28 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-29
4
SAU57952
Sistema de corte del circuito de
encen did oEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente este sistema
mediante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 4-2 y 4-3 la infor-
mación relativa al funcionamiento del
interruptor.
UBN6S2S0.book Page 29 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-30
4
Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta. Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
UBN6S2S0.book Page 30 Monday, December 3, 2018 10:54 AM
