1. Prima a tecla “RESET” para selecionar
a velocidade pretendida do motor
para ativar o indicador luminoso.
2. Prima a tecla “SELECT” para confir-
mar a velocidade do motor seleciona-
da. O modo de controlo muda para o
modo de configuração do ponto de
desativação.
Para definir o ponto de desativação de mu-
dança de velocidades
NOTA
O ponto de desativação do indicador
luminoso do ponto de mudança pode
ser definido entre as 9000 rpm e as
13000 rpm. O indicador luminoso
pode ser regulado em intervalos de
500 rpm.
Certifique-se de que o ponto de desa-
tivação está definido para uma veloci-
dade do motor superior à selecionada
para o ponto de ativação, caso con-
trário, o indicador luminoso do ponto
de mudança de velocidade não será
ativado.
1. Prima a tecla “RESET” para selecionar
a velocidade pretendida do motor
para desativar o indicador luminoso.
2. Prima a tecla “SELECT” para confir-
mar a velocidade do motor seleciona-
da. O modo de controlo muda para o
modo de configuração da luminosida-
de.
Para regular o brilho do indicador de mu-
dança de velocidade
1. Prima a tecla “RESET” para selecionar
o nível de luminosidade pretendido do
indicador luminoso do ponto de mu-
dança.
2. Prima a tecla “SELECT” para confir-
mar o nível de luminosidade pretendi-
do. O visor sai do modo de controlodo indicador luminoso do ponto de
mudança de velocidade e volta ao
modo do visor multifuncional padrão.
Ecrã de boas-vindas
O ecrã de boas-vindas é o primeiro a ser
apresentado quando o condutor roda a
chave para “ ”, com a mensagem “Hi Bu-
ddy”. Quando a chave é rodada para “ ”,
é apresentada a mensagem “see you”. O
nome de utilizador “Buddy” está predefini-
do de fábrica, mas pode ser alterado para
o seu nome.
Para definir o nome do utilizador
1. Rode a chave para “ ”.
2. Prima sem soltar a tecla “RESET”.
3. Rode a chave para “ ” e, após qua-
tro segundos, solte a tecla “RESET”.
4. Quando o primeiro caráter ficar inter-
mitente, prima a tecla “SELECT” para
apresentar o caráter alfanumérico se-
guinte, e prima a tecla “RESET” para
regressar ao caráter anterior.
5. Prima sem soltar a tecla “SELECT”
para confirmar o caráter selecionado.
O segundo caráter ficará intermitente.
Repita o processo para os seis cara-
teres. Após definir o sexto caráter, to-
dos os carateres ficarão intermitentes
duas vezes e o modo de definição
será automaticamente terminado.
1. Hífen
2. Espaço
ZAUM1581
AB C Y Z
0 1 2 9
-_
12
UB5GP0P0.book Page 11 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-12
3
Dispositivo de autodiagnóstico
Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários circui-
tos elétricos.
Se for detetado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO
PCA11591
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
PAU1234M
Interruptores do guiador
Esquerda
Direita
PAUM4030Interruptor de farol alto/baixo/
ultrapassagem “ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender o farol de médios.
Para acionar momentaneamente os máxi-
mos, prima a parte de ultrapassagem
“PASS” do interruptor enquanto os faróis
dianteiros estão em médios.

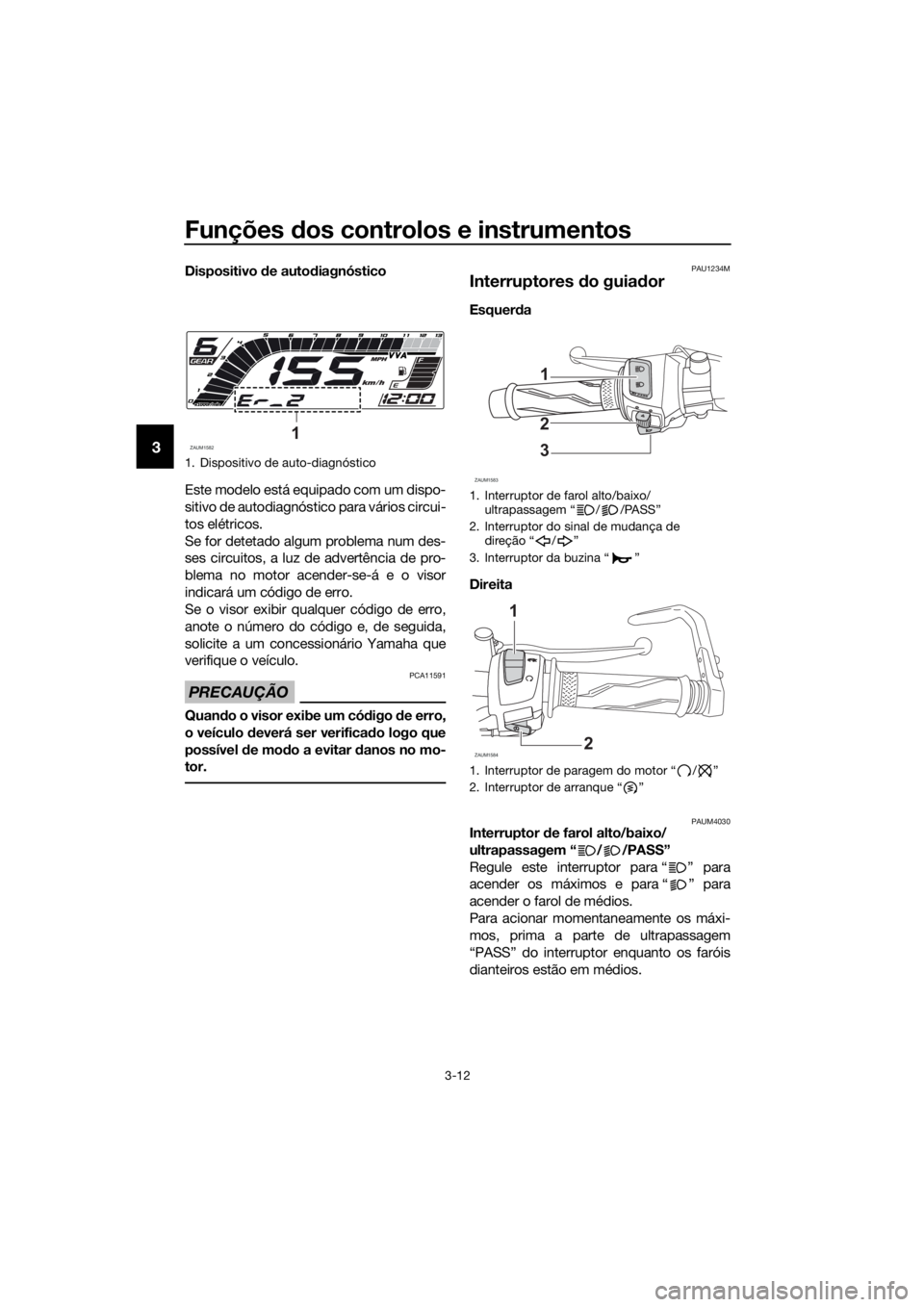

1. Dispositivo de auto-diagnóstico
ZAUM15821
1. Interruptor de farol alto/baixo/
ultrapassagem / /PASSŽ
2. Interruptor do sinal de mudança de
direção / Ž
3. Interruptor da buzina Ž
1. Interruptor de paragem do motor / Ž
2. Interruptor de arranque Ž
ZAUM1583
1
2
3
ZAUM1584
1
2
UB5GP0P0.book Page 12 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-13
3
NOTA
Se o interruptor estiver regulado para farol
de médios, acendem-se os dois faróis
dianteiros.
Se o interruptor estiver regulado para máxi-
mos, acendem-se os dois faróis dianteiros.
PAU12461Interruptor do sinal de mudança de
direção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12663Interruptor de paragem do motor
“/”
Coloque este interruptor em “ ” (funcio-
namento) antes de ligar o motor. Coloque
este interruptor em “ ” (parar) para desli-
gar o motor em caso de emergência, tal
como quando o veículo se vira ou o acele-
rador fica preso.
PAU12713Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-2 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU42342A luz de advertência de problema no motor
e a luz de advertência do ABS podem
acender-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
UB5GP0P0.book Page 13 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-14
3
PAU12822
Alavanca da embraiagem
A alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-22.)
PAU12876
Pedal de mudança de velocida-
des
O pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque o pedal de mu-
dança de velocidades para cima. Para
mudar a transmissão para uma velocidade
inferior, desloque o pedal de mudança de
velocidades para baixo. (Consulte a página
5-3.)
1. Alavanca da embraiagem
ZAUM1585
1
1. Pedal de mudança de velocidades
ZAUM15861
UB5GP0P0.book Page 14 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-15
3
PAU12892
Alavanca do travão
A alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
PAU12944
Pedal do travão
O pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.

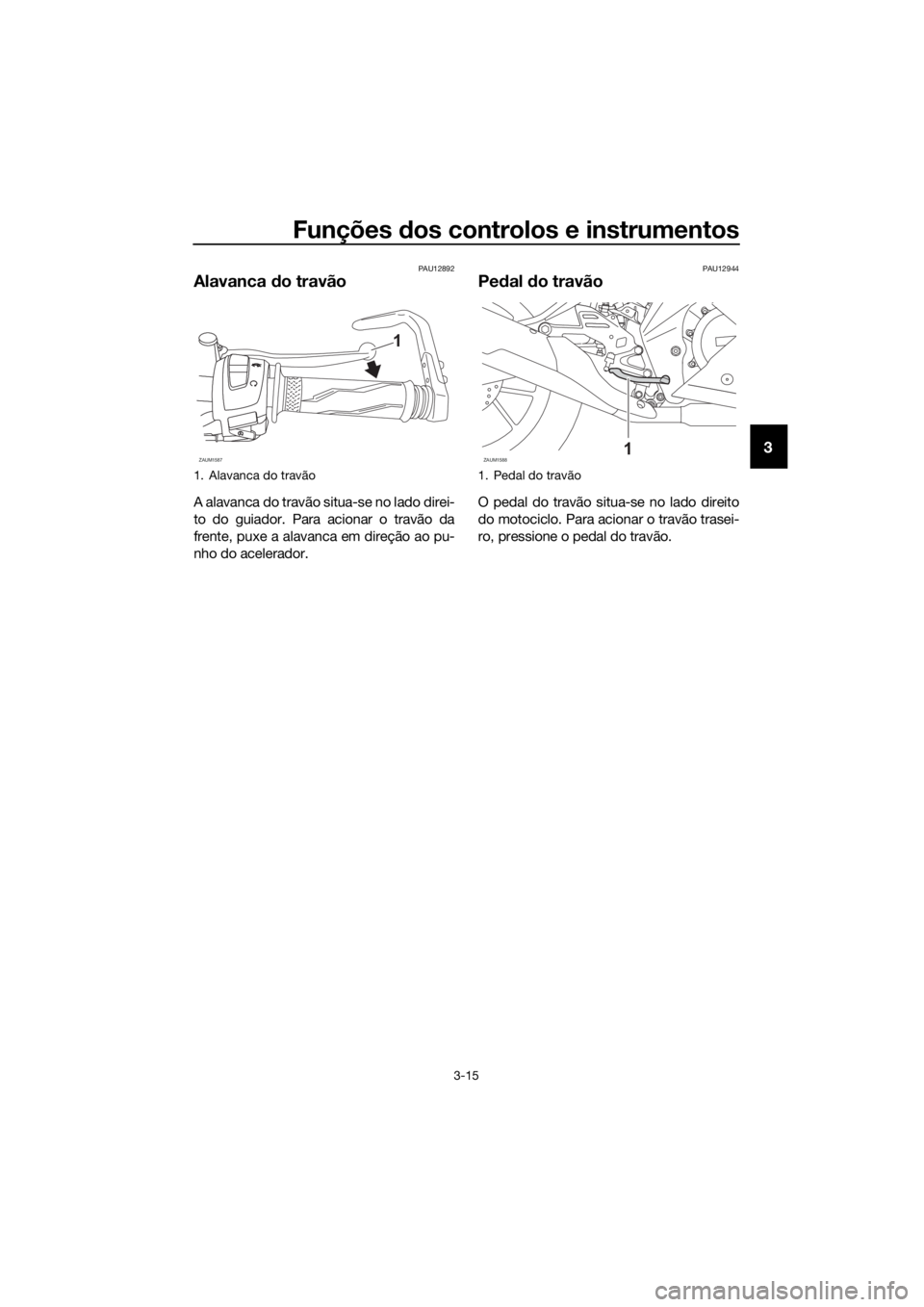

1. Alavanca do travão
ZAUM1587
1
1. Pedal do travão
ZAUM15881
UB5GP0P0.book Page 15 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-16
3
PAU63040
ABS
O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
ZAUM1589
1
2
ZAUM1590
1
2
UB5GP0P0.book Page 16 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-17
3
PAU13076
Tampa do depósito de combustí-
vel
Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
ZAUM1591
2
1
UB5GP0P0.book Page 17 Friday, August 17, 2018 2:00 PM

Funções dos controlos e instrumentos
3-18
3
PAU13213
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol.
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com umpano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75320
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
Combustível recomendado:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capacidade do depósito de com-
bustível:
11 L (2.9 US gal, 2.4 Imp.gal)
Quantidade de combustível de re-
serva (quando a luz de advertência
do nível de combustível se acende):
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB5GP0P0.book Page 18 Friday, August 17, 2018 2:00 PM
