tion.
Villkor för uppväxling
Fordonshastigheten är minst 20 km/h
(12 mi/h)

Motorvarvtalet är minst 2200 v/min

Accelererar (öppet gasspjäll)
Villkor för nedväxling

Fordonshastigheten är minst 20 km/h
(12 mi/h)

Motorvarvtalet är minst 2000 v/min

Motorvarvtalet är t illräckligt långt borta
från den röda zonen

Fordonet saktar in och gasspjället är
helt stängt
TIPS
QS och QS kan ställas in obe-
roende av varandra.

Växling till eller från neutralläge måsteske med kopplingshandtaget. LIF
Lyftsystemet minskar hur mycket framhjulet
lyfts vid kraftig acceleration, till exempel vid
start eller när du kör ut ur kurvor. Motoref-
fekten regleras för att minska framhjulets
höjning och samtidigt ge bra acceleration
när systemet avkänner att framhjulet lyfts.
MAU85770
OrdlistaABS – Låsningsfritt bromssystem
ABS ECU – Elektronisk styrenhet för lås-
ningsfritt bromssystem
ECU – Styrenhet för motorn
IMU – Tröghetsmätare
LCS – Starthjälpssystem
LIF – Lyftsystem
PWR – Effektlägessystem
QS – Snabbväxling
QSS – Snabbväxlingssystem
SC – Stabilitetskontroll
SCS – Slirsystem
TCS – Antispinnsystem
UBS – Kombibromssystem
YRC – Yamaha Ride Control
Använda QSS
Indika-
tor Situation
Uppväxling OK Accelererar
Nedväxling OK Decelererar
QSS kan inte
användas Stoppad
QSS är
avstängt Avstängt
BX4-9-M2.book 3 ページ ２０１８年１０月１日　月曜日　午後２時１６分

Specialfunktioner
3-4
1
23
4
5
6
7
8
9
10
11
12
MAU66911

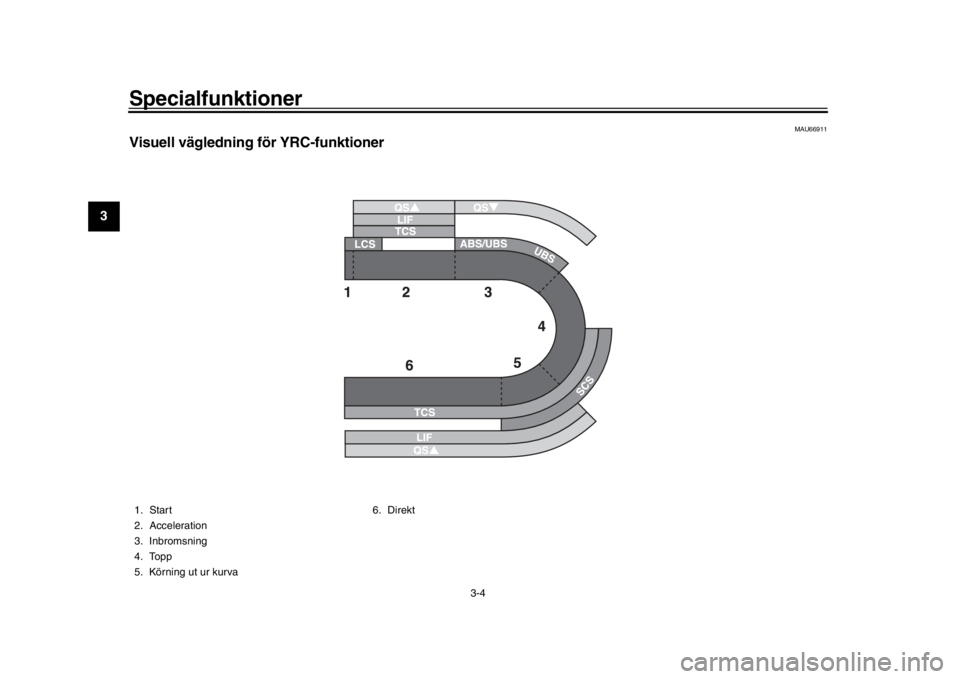

Visuell vägledning för YRC-funktioner1. Start
2. Acceleration
3. Inbromsning
4. Topp
5. Körning ut ur kurva 6. Direkt
BX4-9-M2.book 4 ページ ２０１８年１０月１日　月曜日　午後２時１６分

4-1
1
2
345
6
7
8
9
10
11
12
Instrument och kontrollfunktioner
MAU10979
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att åter-
registrera koderna i standardnycklarna.
Systemet består av följande:
en kodåterregistreringsnyckel

två standardnycklar

en transponder (en i varje nyckel)

en startspärrenhet (på fordonet)

en ECU (på fordonet)

en indikatorlampa för systemet (sidan
4-6)
Om nycklarna
Nyckeln med det röda greppet används för
att registrera koder i varje standardnyckel.
Förvara kodåterregistreringsnyckeln på en säker plats. När det behövs kan du ta fordo-
net tillsammans med de tre nycklarna till en
Yamaha-återförsäljare för att få dem återre-
gistrerade.
Använd inte nyckeln med det röda greppet
för att köra fordonet. Den ska bara använ-
das för återregistrering av standardnycklar-
na. Använd alltid en standardnyckel för att
köra fordonet.
TIPS
Håll standardnycklarna samt nycklar-
na till andra startspärrsystem borta
från kodåterregistreringsnyckeln.

Håll andra nycklar för startspärrsystem
borta från huvudströmbrytaren efter-
som det kan ge upphov till signalstör-ning.
VIKTIGT
MCA11823
HÅLL REDA PÅ KODÅTERREGISTRE-
RINGSNYCKELN SÅ ATT DU INTE TAP-
PAR BORT DEN! KONTAKTA DIN
ÅTERFÖRSÄLJARE OM DU TAPPAR
BORT DEN! Om du förlorar kodåterre-
gistreringsnyckeln kan fordonet startas
med standardnycklarna. Det går dock
inte att registrera en ny standardnyckel.
Om alla nycklar går förlorade eller ska-
das måste hela startspärrsystemet bytas
ut. Hantera därför ny
cklarna försiktigt.

Sänk inte ned dem i vatten.

Utsätt dem inte för höga temperatu-
rer.

Placera dem inte i närheten av mag-
neter.

Placera dem inte i närheten av före-
mål som avger elektriska signaler.

Hantera dem varsamt.

Slipa dem inte eller försök ändra på
dem.

Ta inte isär dem.

Sätt inte två nycklar för samma
startspärrsystem på samma nyckel-ring.

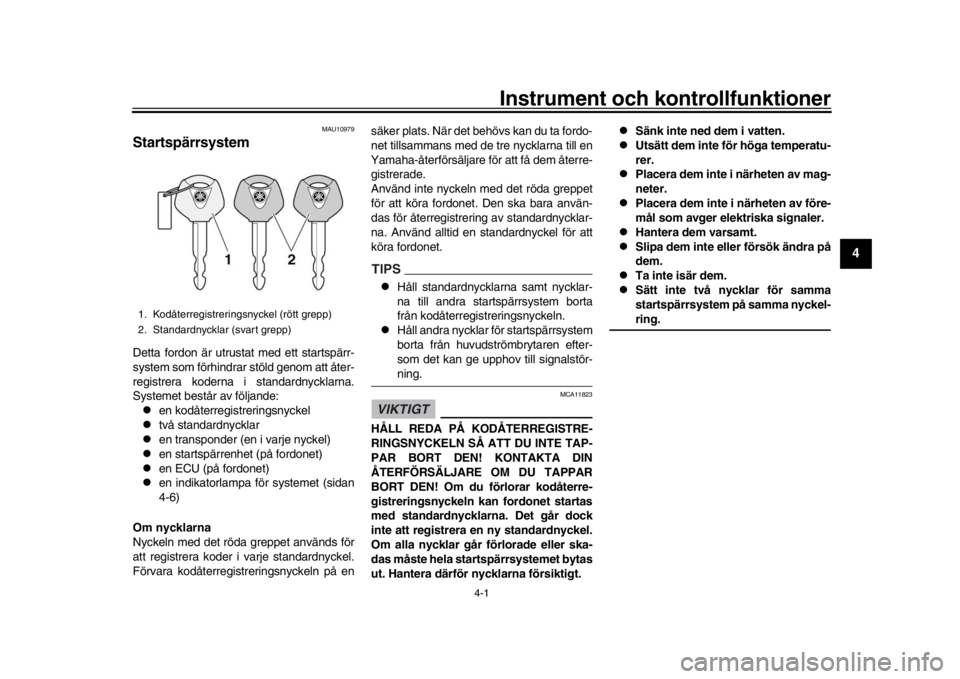

1. Kodåterregistreringsnyckel (rött grepp)
