Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la dirección
Desde la posición “LOCK”, empuje la llave
y gírela a la posición “OFF”.
SAU59680 (Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso d e las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga d e la batería.
SAU4939G
Luces indica doras y luces de avi-
so
SAU11032Luces ind icadoras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11061Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
1. Empujar.
2. Girar.
12
1. Luz indicadora de intermitencia izquierda “ ”
2. Luz indicadora de intermitencia derecha “”
3. Luz de aviso del sistema de suspensión “”
4. Luz de aviso del nivel de aceite “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz de aviso del sistema ABS “ ”
7. Luz indicadora del sistema de control de tracción “ ”
8. Luces indicadoras del sistema regulador de velocidad “ ” “SET”
9. Luz indicadora de la luz de carretera “ ”
10.Luz indicadora de punto muerto “ ”
11.Luz indicadora del sistema inmovilizador “”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9S1S0.book Page 3 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-4
3
SAU11081Luz ind icadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11259Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende cuando el ni-
vel de aceite de motor está bajo. Para evitar
averías del motor, añada aceite de motor lo
antes posible.
Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo. Si se detecta una anomalía en el
circuito de detección del nivel de aceite, la
luz de aviso del nivel de aceite parpadea re-
petidamente. En ese caso, haga revisar el
vehículo en un concesionario Yamaha.
NOTA
Cuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida después de verificar que el nivel
de aceite es correcto (ver página 6-12),
haga revisar el vehículo en un concesiona-
rio Yamaha.
SAU58402Luces in dica doras del sistema regula dor
d e veloci dad “” y “SET”
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
está activado. (Véase la página 3-6).
NOTA
Cuando se da el contacto del vehículo, es-
tas luces se encienden durante unos se-
gundos y, a continuación, se apagan. Si las
luces no se encienden, haga revisar el vehí-
culo en un concesionario Yamaha.
SAU73172Luz de aviso d e avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
NOTA
Cuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga revisar el vehículo en un
concesionario Yamaha.
SAU58532Luz de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se da el contacto y se apaga después de
circular a una velocidad de 10 km/h (6 mi/h)
o superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se da el con-
tacto
 no se apaga después de circular a
10 km/h (6 mi/h)
 se enciende o parpadea durante la
marcha
Es posible que el ABS (3-27) no funcione
correctamente. En cualquiera de las cir-
cunstancias anteriormente señaladas,
haga revisar el vehículo lo antes posible en
un concesionario Yamaha.
ADVERTENCIA
SWA16041
Si la luz de aviso d el ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
ABS
UBP9S1S0.book Page 4 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-5
3
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAU74082Luz ind icadora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.
NOTA
Cuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU55393Luz de aviso del sistema de suspensión
“”
Esta luz de aviso se enciende cuando se
detecta un problema en el sistema de sus-
pensión con ajuste electrónico.
NOTA
Cuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU73120Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmovili-
zador está activado. Después de 24 horas,
la luz indicadora deja de parpadear; no
obstante, el sistema inmovilizador sigue
activado. El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del
sistema inmovilizador parpadea siguiendo
una pauta), haga revisar el vehículo en un
concesionario Yamaha.
NOTA
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código
para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
UBP9S1S0.book Page 5 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-6
3
SAU59132
Sistema regula dor de veloci dad
Este modelo está equipado con un sistema
regulador de velocidad para mantener una
velocidad programada constante.
El regulador de velocidad funciona única-
mente en 3ª entre aproximadamente
50 km/h (31 mi/h) y 100 km/h (62 mi/h), en
4ª entre aproximadamente 50 km/h
(31 mi/h) y 150 km/h (93 mi/h) o en 5ª o 6ª
entre aproximadamente 50 km/h (31 mi/h) y
180 km/h (112 mi/h).
ADVERTENCIA
SWA16341
 El uso ina decua do del sistema re-
gula dor de veloci dad pue de ocasio-
nar la pér did a de control, con el
consiguiente riesgo de acci dente.
No active el sistema regula dor de
veloci dad con tráfico denso o mal
tiempo, cuan do la carretera pre-
sente muchas curvas o pen dientes
o cuan do la superficie sea resbala-
d iza, irregular o de gravilla.
 Cuesta arriba o cuesta abajo, es
posible que el sistema regula dor de
veloci dad no mantenga la veloci dad
d e crucero programa da.
 Para evitar la activación accid ental
d el sistema regulad or de veloci dad ,
d esactívelo cuan do no lo utilice.
Compruebe que la luz in dica dora
d el regula dor de vel
ocidad “”
esté apaga da.

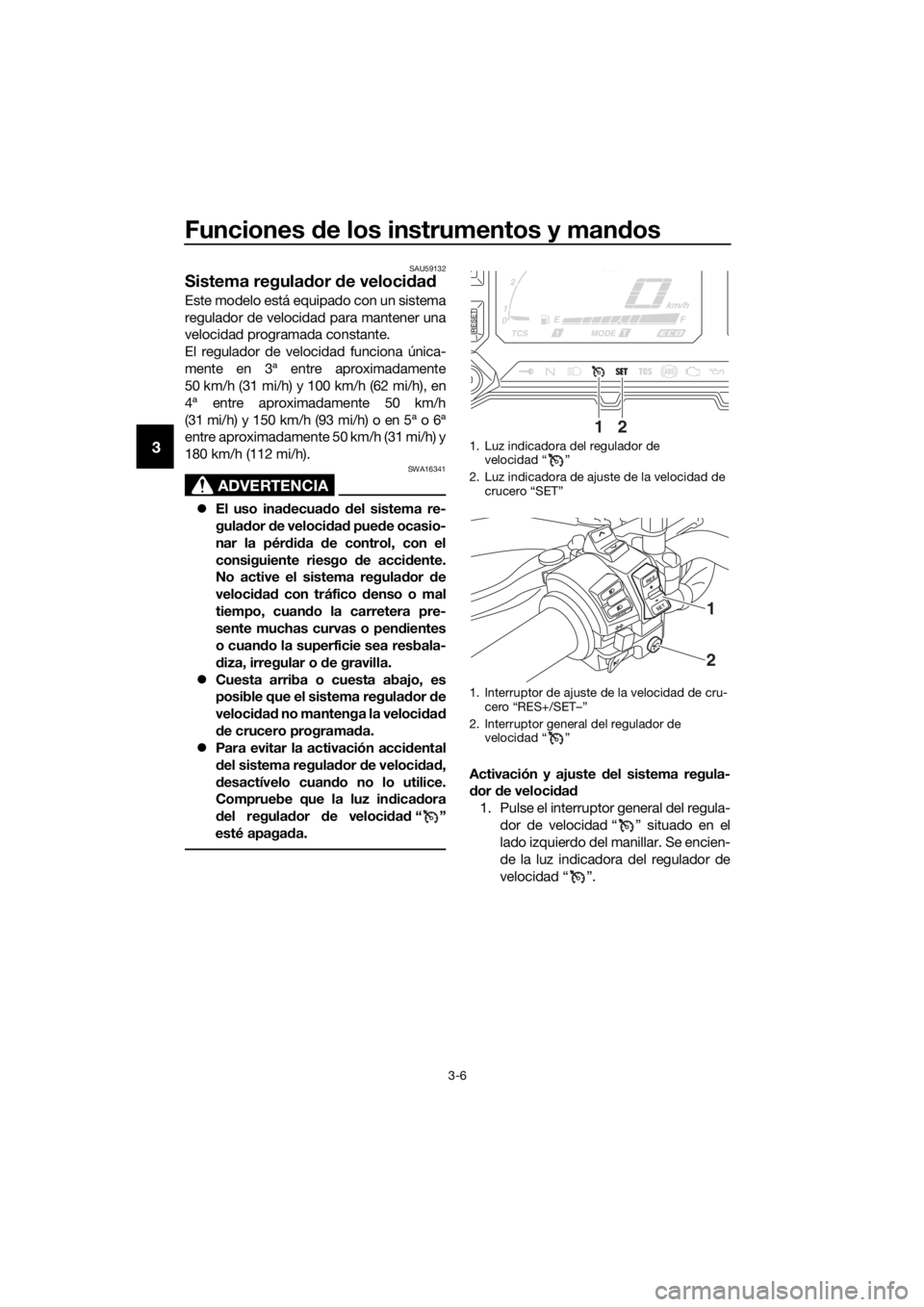

Activación y ajuste del sistema regula-
d or de veloci dad
1. Pulse el interruptor general del regula- dor de velocidad “ ” situado en el
lado izquierdo del manillar. Se encien-
de la luz indicadora del regulador de
velocidad “ ”.
1. Luz indicadora del regulador de velocidad “ ”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
1. Interruptor de ajuste de la velocidad de cru- cero “RES+/SET–”
2. Interruptor general del regulador de velocidad “ ”
12
RES
SETPA SS
2
1
UBP9S1S0.book Page 6 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-7
3

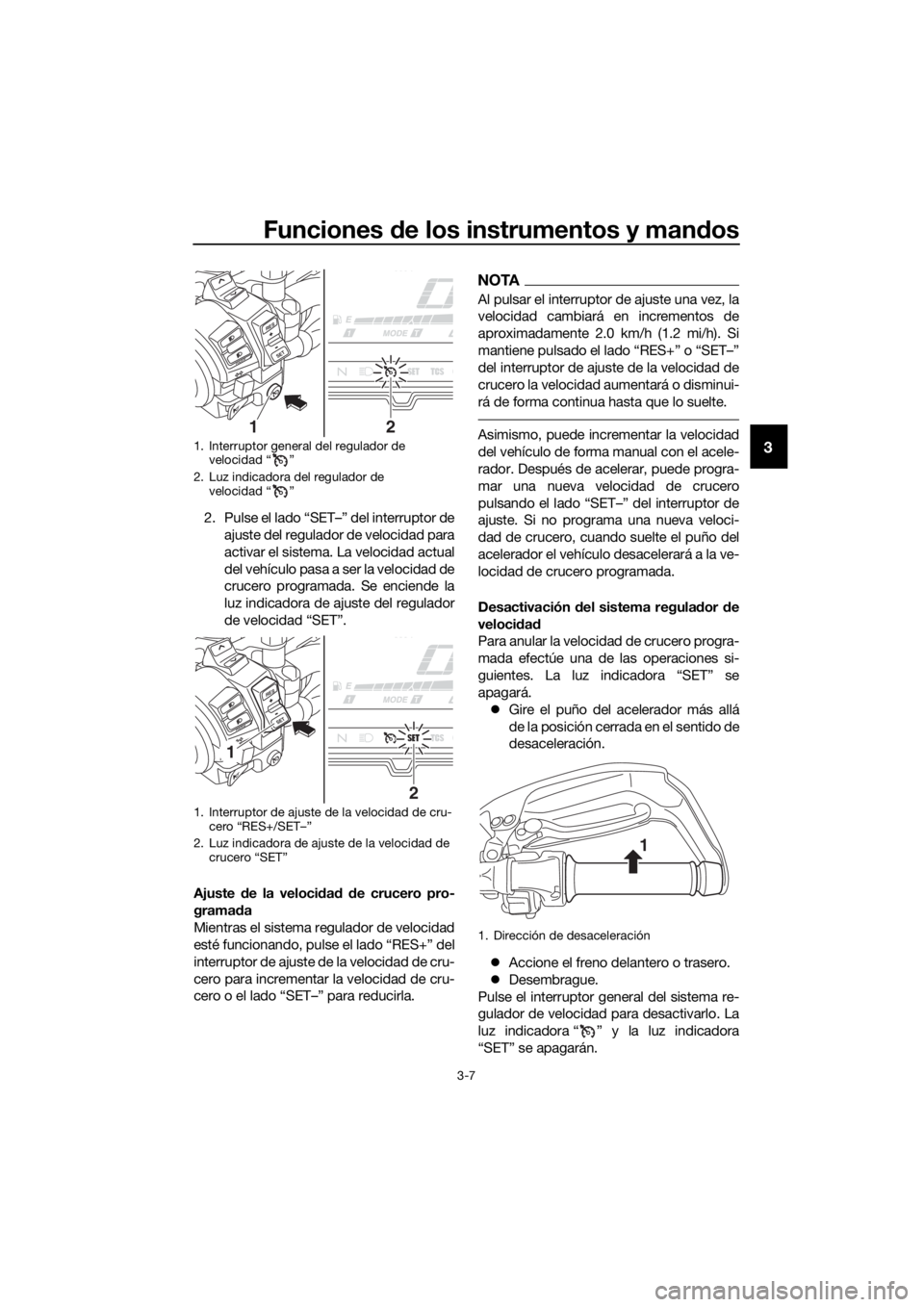

2. Pulse el lado “SET–” del interruptor de
ajuste del regulador de velocidad para
activar el sistema. La velocidad actual
del vehículo pasa a ser la velocidad de
crucero programada. Se enciende la
luz indicadora de ajuste del regulador
de velocidad “SET”.
Ajuste de la veloci dad d e crucero pro-
gramad a
Mientras el sistema regulador de velocidad
esté funcionando, pulse el lado “RES+” del
interruptor de ajuste de la velocidad de cru-
cero para incrementar la velocidad de cru-
cero o el lado “SET–” para reducirla.
NOTA
Al pulsar el interruptor de ajuste una vez, la
velocidad cambiará en incrementos de
aproximadamente 2.0 km/h (1.2 mi/h). Si
mantiene pulsado el lado “RES+” o “SET–”
del interruptor de ajuste de la velocidad de
crucero la velocidad aumentará o disminui-
rá de forma continua hasta que lo suelte.
Asimismo, puede incrementar la velocidad
del vehículo de forma manual con el acele-
rador. Después de acelerar, puede progra-
mar una nueva velocidad de crucero
pulsando el lado “SET–” del interruptor de
ajuste. Si no programa una nueva veloci-
dad de crucero, cuando suelte el puño del
acelerador el vehículo desacelerará a la ve-
locidad de crucero programada.
Desactivación del sistema regula dor de
veloci dad
Para anular la velocidad de crucero progra-
mada efectúe una de las operaciones si-
guientes. La luz indicadora “SET” se
apagará.
 Gire el puño del acelerador más allá
de la posición cerrada en el sentido de
desaceleración.
 Accione el freno delantero o trasero.
 Desembrague.
Pulse el interruptor general del sistema re-
gulador de velocidad para desactivarlo. La
luz indicadora “ ” y la luz indicadora
“SET” se apagarán.1. Interruptor general del regulador de velocidad “ ”
2. Luz indicadora del regulador de velocidad “ ”
1. Interruptor de ajuste de la velocidad de cru- cero “RES+/SET–”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
RES
SETPA SS
21
R ES
SETPA S S
2
1
1. Dirección de desaceleración
1
UBP9S1S0.book Page 7 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-8
3
NOTA
La velocidad disminuirá en cuanto desacti-
ve el sistema regulador de velocidad, salvo
que gire el puño del acelerador.
Uso de la función de reactivación
Pulse el lado “RES+” del interruptor de
ajuste de la velocidad de crucero para
reactivar el sistema. Se restablece la velo-
cidad previamente programada. Se encien-
de la luz indicadora “SET”.
ADVERTENCIA
SWA16351
Es peligroso utilizar la función de reacti-
vación cuan do la veloci dad d e crucero
programa da anteriormente es demasia-
d o alta para las con diciones del momen-
to.
NOTA
Al pulsar el interruptor general del regula-
dor mientras el sistema está funcionando,
el sistema se desactiva por completo y se
borra la velocidad de crucero programada.
No podrá utilizar la función de reactivación
hasta que haya programado una nueva ve-
locidad de crucero.
Desactivación automática del sistema re-
gulador de velocidad
El sistema regulador de velocidad de este
modelo es electrónico y está conectado a
otros sistemas de control. El sistema regu-
lador de velocidad se desactiva automáti-
camente en las condiciones siguientes:  El sistema no puede mantener la velo-
cidad de crucero programada.
 El sistema detecta que una rueda pa-
tina o derrapa. (Si el sistema de con-
trol de tracción no está desactivado,
dicho sistema actuará).
 El interruptor de arranque/paro del
motor se sitúa en la posición “ ”. 
El motor se cala.
 Se baja el caballete lateral.
Cuando se está circulando a una velocidad
de crucero programada, si el sistema regu-
lador de velocidad se desactiva en las con-
diciones anteriormente indicadas, la luz
indicadora “ ” se apaga y la luz indicado-
ra “SET” parpadea durante 4 segundos y, a
continuación, se apaga.
Cuando no se está circulando a una veloci-
dad de crucero programada, si el interrup-
tor de arranque/paro del motor se sitúa en
la posición “ ”, el motor se cala o se baja
el caballete lateral, la luz indicadora “ ”
se apaga (la luz indicadora “SET” no parpa-
dea).
Si el sistema regulador de velocidad se
desactiva automáticamente, pare y verifi-
que que el vehículo se encuentre en buen
estado de funcionamiento.
Antes de volver a utilizar el sistema regula-
dor de velocidad, actívelo con el interrup-
tor.
NOTA
En algunos casos, es posible que el siste-
ma regulador de velocidad no pueda man-
tener la velocidad de crucero programada
cuando se circula cuesta arriba o cuesta
abajo.  Cuesta arriba, la velocidad real del ve-
hículo puede ser inferior a la velocidad
de crucero programada. En tal caso,
acelere con el acelerador hasta obte-
ner la velocidad deseada.
 Cuesta abajo, la velocidad real del ve-
hículo puede ser superior a la veloci-
dad de crucero programada. En tal
caso, no se puede utilizar el interrup-
tor de ajuste para ajustar la velocidad
de crucero programada. Utilice los
frenos para reducir la velocidad del
vehículo. Cuando utilice los frenos se
desactivará el sistema regulador de
velocidad.
UBP9S1S0.book Page 8 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-9
3
SAU80551
In dica dor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.
El indicador multifunción está provisto de:
 velocímetro
 tacómetro
 reloj
 indicador de gasolina
 indicador Eco
 indicador de la marcha seleccionada
 indicador de modo de conducción
 indicador del sistema de control de
tracción
 indicador de funciones
 indicador de información
 modo de ajuste
NOTA
El interruptor de selección “ / ” y el in-
terruptor de menú “MENU” están situados
en el lado izquierdo del manillar. Con estos
interruptores puede controlar o cambiar los
ajustes en el indicador multifunción.
NOTA
No olvide girar la llave a la posición “ON”
antes de pulsar el interruptor de
selección “ / ”, el interruptor de menú
“MENU”, el botón “RESET” y el botón
“TCS”.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Para cambiar entre kilómetros y millas,
consulte “Selección de las unidades” en la
página 3-18.
1. Botón “RESET”
2. Botón “TCS”
3. Reloj
4. Tacómetro
5. Velocímetro
6. Indicador de la marcha seleccionada
7. Indicador de funciones
8. Indicador de información
9. Indicador de gasolina
10.Indicador Eco “ECO”
11.Indicador de modo de conducción
12.Indicador del sistema de control de tracción
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 56
74
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
1
2
UBP9S1S0.book Page 9 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-10
3
Tacómetro
El tacómetro indica el régimen del motor.
ATENCIÓN
SCA23050
No revolucione el motor hasta la zona
alta del tacómetro.
Zona alta del tacómetro: a partir de 7750
r/min
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando el último segmento empiece a par-
padear, ponga gasolina lo antes posible.
NOTA
Si se detecta una anomalía en el circuito del
indicador de nivel de gasolina, todos los
segmentos del indicador comienzan a par-
padear. En ese caso, haga revisar el vehí-
culo en un concesionario Yamaha.
In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.
NOTA
Considere los consejos siguientes para re-
ducir el consumo de gasolina:  Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.
 Seleccione la marcha adecuada para
la velocidad del vehículo.

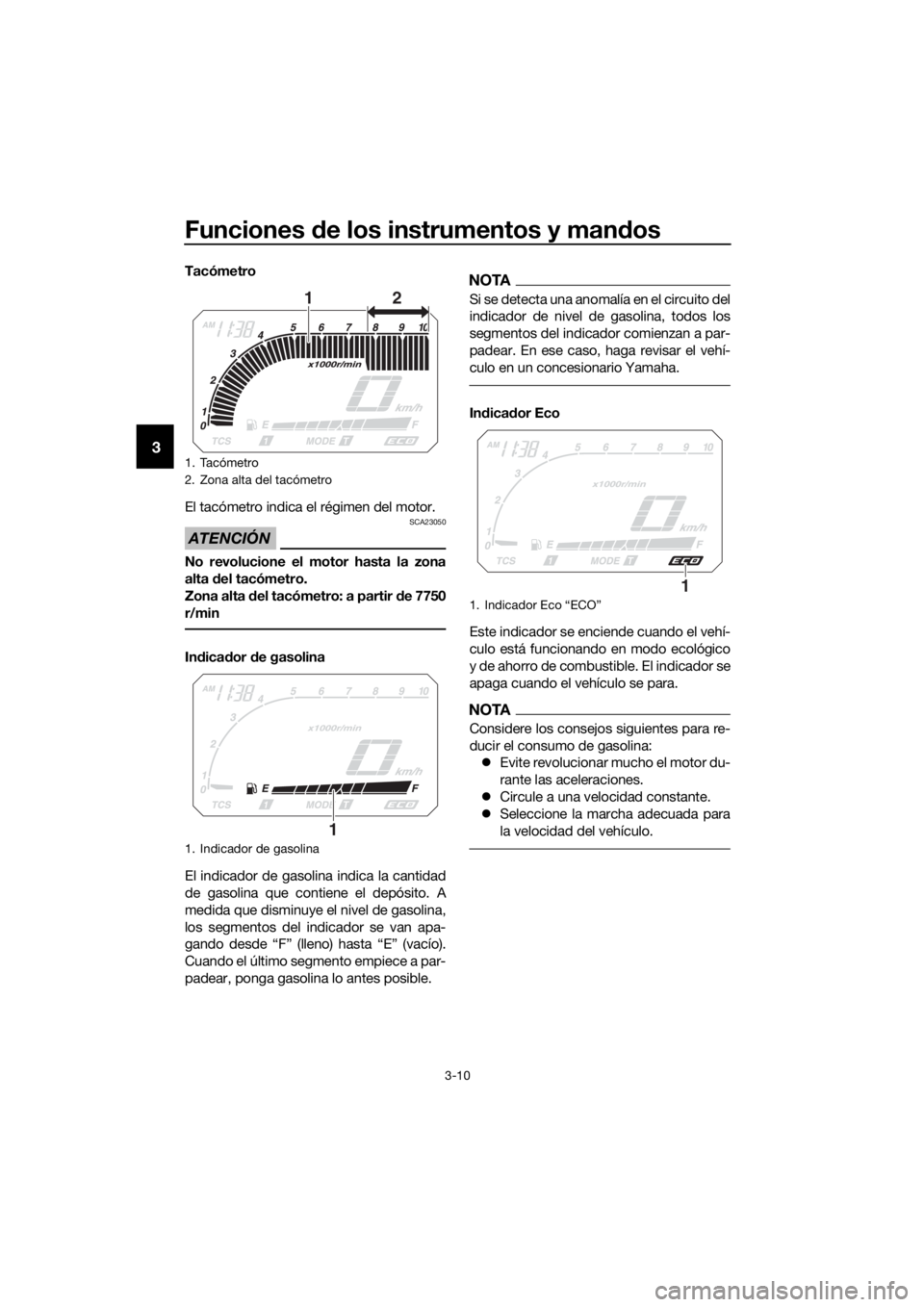

1. Tacómetro
2. Zona alta del tacómetro
1. Indicador de gasolina
12
1
1. Indicador Eco “ECO”
1
UBP9S1S0.book Page 10 Thursday, September 6, 2018 4:54 PM
