2019 YAMAHA MT-10 Instructieboekje (in Dutch)

Gebruik en belangrijke rij-informatie6-4
1
2
3
4
567
8
9
10
11
12
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP
DCA10311
l
Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.
l
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
OPMERKINGTijdens en na de inrijperiode van de motor
kan door de hitte van de uitlaatgassen de
uitlaatpijp iets verkleuren, maar dit is volko-men normaal.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
l
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
l
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
l
Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-den kunnen vatten.
B67-9-D3.book 4 ページ ２０１８年８月１日　水曜日　午後４時３分

7-1
1
2
3
4
5
67
8
9
10
11
12
Periodiek onderhoud en afstelling
DAU17246
Door periodiek inspec ties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekki ng tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. He t is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhouddan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de motor af tenzij anders aangegeven.
l
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
l
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-formatie over koolmonoxide.WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens dezeaan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een ju
iste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-onderhoud
apart gegroepeerd. Dit onderhoud vereist
gespecialiseerde gegevens, kennis en ge-
reedschap. Onderhoud, vervanging, of re-
paratie van emissiecontroleapparatuur en
-systemen kan door elke gecertificeerde re-
parateur worden uitgev oerd (indien van toe-
passing). Yamaha dealers beschikken over
de training en het gereedschap om dit on-
derhoud uit te voeren.
B67-9-D3.book 1 ページ ２０１８年８月１日　水曜日　午後４時３分

Periodiek onderhoud en afstelling
7-2
1
2
3
4
5
678
9
10
11
12
DAU73411

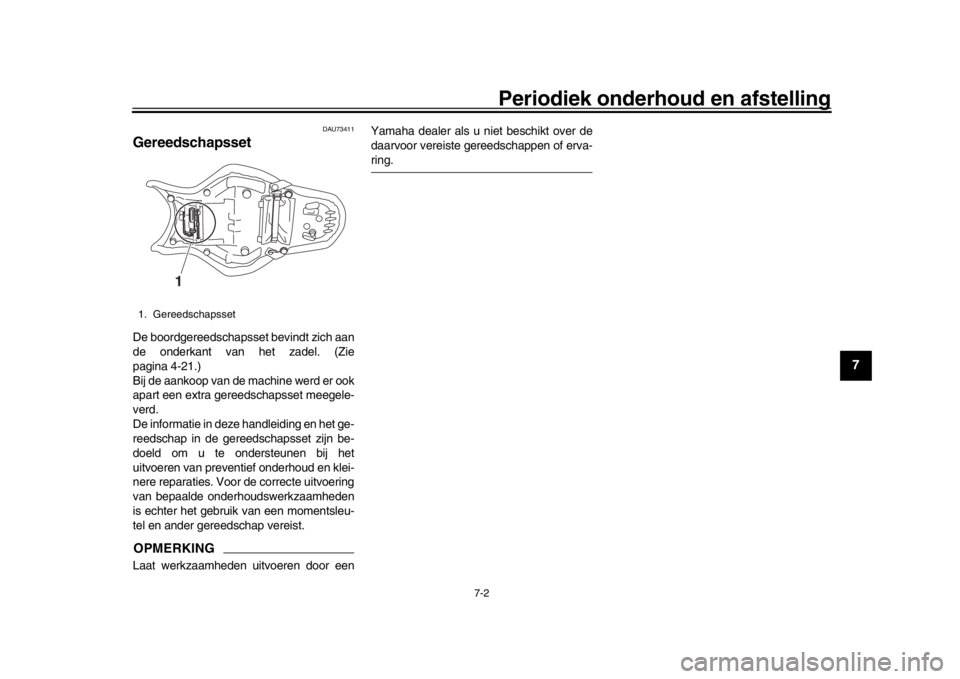

GereedschapssetDe boordgereedschapsset bevindt zich aan
de onderkant van het zadel. (Zie
pagina 4-21.)
Bij de aankoop van de machine werd er ook
apart een extra ger eedschapsset meegele-
verd.
De informatie in deze handleiding en het ge-
reedschap in de gereedschapsset zijn be-
doeld om u te ondersteunen bij het
uitvoeren van preventief onderhoud en klei-
nere reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een Yamaha dealer als u niet beschikt over de
daarvoor vereiste ge
reedschappen of erva-
ring.
1. Gereedschapsset
1
B67-9-D3.book 2 ページ ２０１８年８月１日　水曜日　午後４時３分

Periodiek onderhoud en afstelling
7-3
1
2
3
4
5
67
8
9
10
11
12
DAU71033
Periodieke onderhoudsschema’sOPMERKINGl
Items die met een sterretje zijn gemarkeerd, moeten worden ui tgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
l
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
l
De jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEMCONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Brandstofleiding Controleer de brandstofslangen
op scheurtjes of beschadigingen.
Vervang indien nodig. ÖÖÖÖÖ
2*Bougies Controleer de conditie.
Reinig en stel elektrodenafstand
af. ÖÖ
Vervangen. ÖÖ
3 * Klepspeling Controleren en afstellen. Elke 40000 km (24000 mi)
4 * Brandstofinjectie Controleer het stationaire
toerental van de motor. ÖÖÖÖÖÖ
Controleer de synchronisatie en stel deze af. ÖÖÖÖÖ
5 * Uitlaatsysteem Controleer op lekkage.
Zet indien nodig vast.
Vervang pakkingen indien nodig. ÖÖÖÖÖ
B67-9-D3.book 3 ページ ２０１８年８月１日　水曜日　午後４時３分

Periodiek onderhoud en afstelling
7-4
1
2
3
4
5
678
9
10
11
12
6* Uitstootcontrolesy-
steem voor benzine-
dampen Controleer het controlesysteem
op beschadiging.
Vervang indien nodig. ÖÖ
7 * Luchtinlaatsysteem Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
Vervang beschadigde onderdelen indien nodig. ÖÖÖÖÖ
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-D3.book 4 ページ ２０１８年８月１日　水曜日　午後４時３分

Periodiek onderhoud en afstelling
7-5
1
2
3
4
5
67
8
9
10
11
12
DAU71352
Algemeen smeer- en onderhoudsschemaNR. ITEM CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Diagnostische
systeemcontrole Voer dynamische inspectie uit met
Yamaha diagnosegereedschap.
Controleer de storingscodes. ÖÖÖÖÖÖ
2 * Luchtfilterelement Vervangen. Elke 40000 km (24000 mi)
3 Koppeling Controleer de werking.
Afstellen. ÖÖÖÖÖ
4 * Voorrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig. ÖÖÖÖÖÖ
5 * Achterrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig. ÖÖÖÖÖÖ
6*Remslangen Controleer op scheurtjes en
beschadigingen. ÖÖÖÖÖ
Vervangen. Elke 4 jaar
7 * Remvloeistof Verversen. Elke 2 jaar
8*Wielen Controleer de speling en
controleer op beschadigingen.
Vervang indien nodig. ÖÖÖÖ
9*Banden Controleer op slijtage en
beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig. ÖÖÖÖÖ
B67-9-D3.book 5 ページ ２０１８年８月１日　水曜日　午後４時３分

Periodiek onderhoud en afstelling
7-6
1
2
3
4
5
678
9
10
11
12
10 * Wiellagers Controleer op speling of
beschadigingen. ÖÖÖÖ
11 * Lagers
scharnierpunt
achterbrug Controleer op een correcte
werking en overmatige speling. ÖÖÖÖ
Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 Aandrijfketting Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
13 * Balhoofdlagers Controleer of de lagers loszitten.
ÖÖ Ö
Smeren met gematigde hoeveelheid lithiumvet. ÖÖ
14 * Stuurdemper Controleer op een correcte
werking en olielekkage. ÖÖÖÖ
15 *
Framebevestigingen
Controleer of alle moeren, bouten en schroeven stevig zijn
vastgezet. ÖÖÖÖÖ
16 Scharnieras van
remhendel Smeren met siliconenvet.
ÖÖÖÖÖ
17 Scharnieras van
rempedaal Smeren met lithiumvet.
ÖÖÖÖÖ
18 Scharnieras van
koppelingshendel Smeren met lithiumvet.
ÖÖÖÖÖ
19 Scharnieras van
schakelpedaal Smeren met lithiumvet.
ÖÖÖÖÖ
20 Zijstandaard Controleer de werking.
Smeren met lithiumvet. ÖÖÖÖÖ
21 *
Zijstandaardschakelaar
Controleer de werking en vervang indien nodig. ÖÖÖÖÖÖ
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-D3.book 6 ページ ２０１８年８月１日　水曜日　午後４時３分

Periodiek onderhoud en afstelling
7-7
1
2
3
4
5
67
8
9
10
11
12
22 * Voorvork Controleer op een correcte
werking en olielekkage.
Vervang indien nodig. ÖÖÖÖ
23 * Schokdemperunit Controleer op een correcte
werking en olielekkage.
Vervang indien nodig. ÖÖÖÖ
24 *
Relaisarm
achterwielophanging
en scharnierpunten
verbindingsarm
Controleer de werking. ÖÖÖÖ
25 Motorolie Verversen (warm de motor op
alvorens olie af te tappen).
Controleer het olieniveau en controleer de machine op
olielekkage. ÖÖÖÖÖÖ
26 Oliefilterpatroon Vervangen. ÖÖÖ
27 * Koelsysteem Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage. ÖÖÖÖÖ
Verversen. Elke 3 jaar
28 * EXUP-systeem Controleer de werking, de vrije
slag van de kabel en de positie
van de katrol. ÖÖÖ
29 *
Vo o r - e n
achterremschakelaar
Controleer de werking. ÖÖÖÖÖÖ
30 * Bewegende delen
en kabels Smeren.
ÖÖÖÖÖ
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
